АНГОР-С газоанализатор отходящих дымовых газов быстродействующий многокомпонентный стационарный
Доставка: На послезавтра
Время работы: с 9:00 до 18:00
Выходные дни: сб, вс
Краткое описание оборудования
Тип оборудования: Газоанализаторы
Производитель оборудования: Газоаналит (Россия)
Страна происхождения: Россия
Серия:
Модель:
Гарантия: 1 год
Госреестр средств измерений РФ: внесен
Поверка: входит в стоимость
Межповерочный интервал: 12 месяцев
Адаптирован для оперативного контроля и регулирования комплексных процессов газификация твёрдого топлива, а также органических отходов в аппаратных установках производства биогаза (синтеза газа).
Использование в конструктиве серийного газоанализатора АНГОР-С современных высокотемпературных сенсоров позволяет эффективно реализовать оптимизацию процессов горения различного топлива (высокоэффективная оптимизация по CO и O2). Одним из самых эффективных методов регулировки режима горения является одновременное применение сразу двух каналов регулирования – по CO (основной канал) и по O2 (контрольный канал соответствия режимной карте), для чего разработаны соответствующее техническое обеспечение и быстродействующие алгоритмы управления.
Кроме всего, служит для экологического мониторинга выбросов в атмосферу загрязняющих веществ, а также для управления комплексными системами снижения выбросов окислов азота (NOx).
Использование анализатора серии АНГОР влечёт огромную экономию топлива, сохраняя сотни тысяч рублей в годовом выражении.
Серийно производимые твёрдоэлектролитные газоанализаторы АНГОР-С внесены в государственный реестр средств измерений Российской Федерации и отгружаются строго со свежей государственной поверкой. Поверка осуществляется 1 раз в 12 месяцев (согласно межповерочному интервалу).
Области применения
- котельные различной мощности и ТЭЦ;- печи термообработки и обжига;
- металлургические высокотемпературные печи;
- печи коксования технологические;
- стеклоплавильное производство (печи);
- мусоросжигающие утилизирующие заводы.
Преимущества и основные достоинства
- измерения и контроль проводятся при температуре выше точки росы отходящих газов, что позволяет отказаться от применения громоздких, сложных и ненадежных систем пробоотбора и пробоподготовки;- устойчивость к отравлению датиков органическими примесями благодаря использованию современных высокотемпературных твёрдотельных сенсоров;
- изменяемая конечным пользователем длина пробоотборного зонда;
- возможность быстрой автоматической очистки входного фильтра;
- полная диагностика работоспособности и автоматизация калибровочных процедур в процессе рабочей эксплуатации;
- возможность проведения периодической ежегодной поверки без демонтажа оборудования;
- автоматическая защита от перегрузок по концентрации газов и возможности выпадения конденсата;
- отсутствие внешних электромеханических побудителей расхода пробы;
- формирование управляющих сигналов, совместимых с различными вторичными приборами, контроллерами и системами управления;
- реализован алгоритм регулирования процессов и режимов горения по CO и O2 с использованием контроллеров серии СПЕКОН и КОНТАР;
- надёжная и проверенная долговечная конструкция;
- малое потребление энергии;
- возможность работы на различных типах котлов: газовом, угольном, мазутном;
- малые сроки изготовления, калибровки и госповерки.
Состав прибора и схема динамического диффузионного отбора проб
.jpg "shema1 (1).jpg")

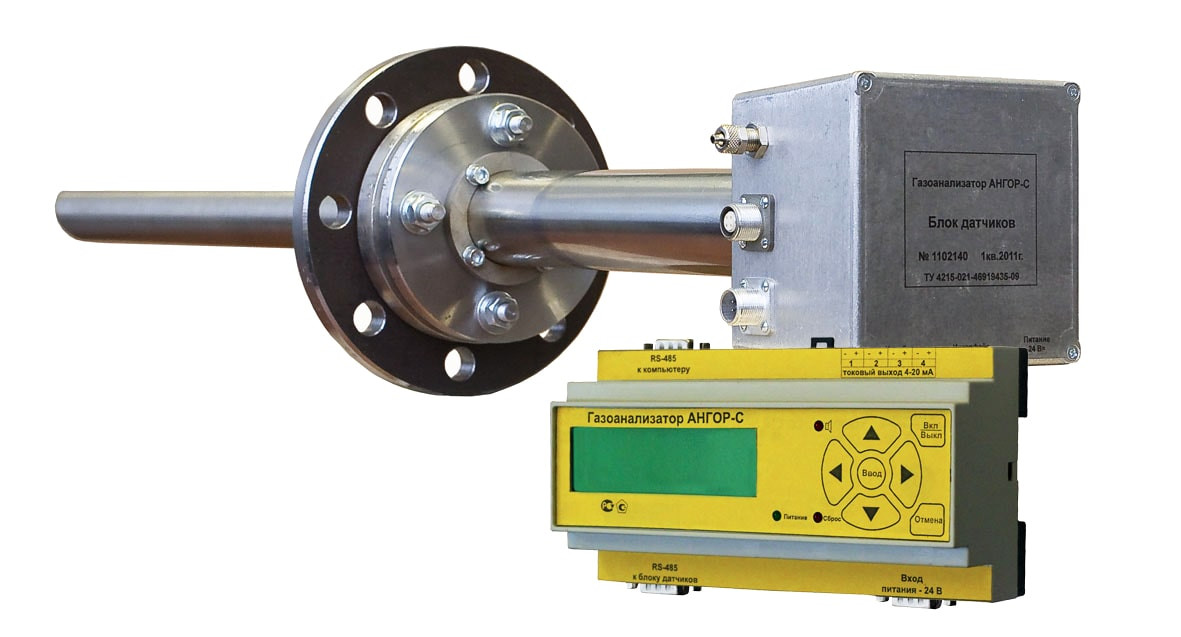

Автоматический газоанализатор выполнен в виде двух блоков:

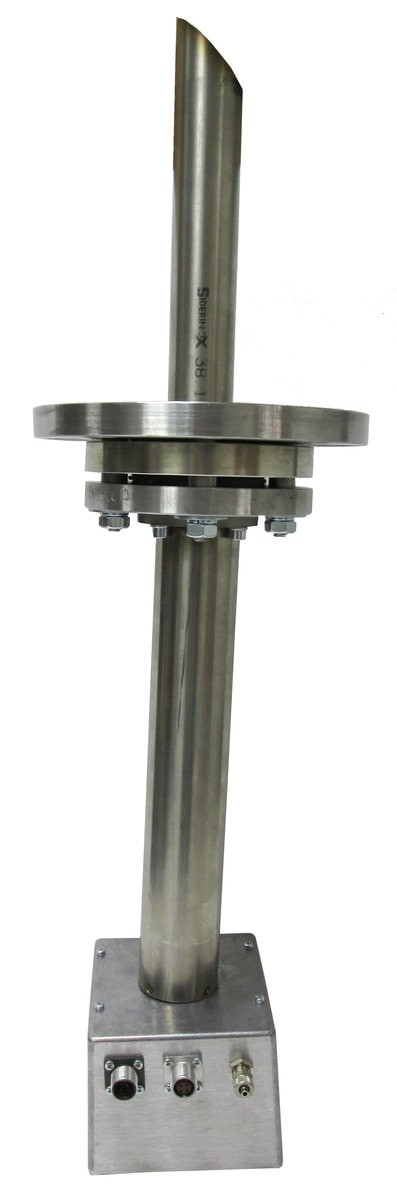

- блок датчиков (БД);
- блока индикации и управления (БИУ) – контроллер, вторичный прибор.
По дополнительной заявке в состав анализатора может входить специальный шкаф (газоаналитический щит) пневматики для управления подачей калибровочных газовых смесей, а также сетевой источник питания для формирования напряжения питания 24 В.
Метрологические характеристики|
Измеряемый газ |
Диапазон измерения |
Диапазон показаний |
Предел допускаемой основной погрешности |
|
|
абсолютной |
относительной |
|||
|
Кислород O2 |
(0 - 1) % об. |
(0 - 99) % об. |
± 0,1 % |
- |
|
(1 - 25) % об. |
- |
± 10 % |
||
|
Оксид углерода CO |
(0 - 300) ppm |
(0 - 20000) млн-1 |
± 45 ppm |
- |
|
(300 - 2500) ppm |
- |
± 15 % |
||
|
Оксид азота NO |
(0 - 200) ppm |
(0 - 5000) млн-1 |
± 30 ppm |
- |
|
(200 - 1500) ppm |
- |
± 15 % |
||
Типовая схема монтажа
Типовая схема сборки блока датчиков
|
Характеристики |
Значение |
|
Госповерка |
есть |
|
Время установки показаний концентрации измеряемых газов (при длине пробоотборного зонда 1,5 м), сек: |
|
|
- по уровню 30 % |
1 |
|
- по уровню 90 % |
4 |
|
Допускаемый интервал времени работы газоанализатора без корректировки показаний, сутки, не менее |
30 |
|
Степень защиты от пыли и влаги: |
|
|
- блок индикации и управления |
IP50 |
|
- блок датчиков |
IP54 |
|
Условия эксплуатации: |
|
|
- температура окружающего воздуха, °С |
от 0 до +70 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность окружающего воздуха, % |
от 15 до 98 |
|
Параметры анализируемой газовой смеси: |
|
|
- температура, °С |
от 0 до +1000 |
|
- разряжение, мм рт. ст., не более |
80 |
|
- влажность (по t° точки росы), °С, не более |
+70 |
|
- массовая концентрация пыли, г/м3, не более |
+70 |
|
Напряжение питания, В (частота, Гц) |
24 (50), 220 (50) |
|
Потребляемая мощность, Вт, не более |
150 |
|
Выходные сигналы (гальванически развязанные), мА |
4 - 20 |
|
Интерфейс цифровой связи |
Modbus RTU (RS-485) |
|
Габаритные размеры, мм, не более: |
|
|
- блок индикации |
160×100×75 |
|
- блок датчиков (без учета пробоотборного зонда) |
Ø195×420 |
|
Масса, кг, не более: |
|
|
- блок индикации |
0,95 |
|
- блок датчиков (без учета пробоотборного зонда) |
8 |
|
Наработка на отказ газоанализатора (без учета ресурса сенсоров и аккумулятора), ч |
15000 |
|
Средний полный срок службы газоанализатора, лет |
8 |
|
Межповерочный интервал, мес |
12 |
|
Наименование элемента |
Количество, шт. |
|
Блок датчиков (БД) с металлическим зондом |
1 |
|
Блок индикации и управления (контроллер) |
1 |
|
Комплект ЗИП согласно ведомости |
1 |
|
Источник питания 24 В для БД |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки (по запросу) |
1 |
По отдельному договору для организации калибровки и поверки поставляются поверочные газовые смеси (ПГС):
|
Определяемый газ (канал измерения) |
Диапазон измерений, млн-1 |
Номинальное значение объёмной доли определяемого компонента, допускаемое отклонение от номинального значения, млн-1 |
Пределы абсолютной погрешности, млн-1 |
Источник ПГС |
||
|
ПГС №1 |
ПГС №2 |
ПГС №3 |
||||
|
Кислород O2 |
(0 - 25) % об. |
(1 ± 0,1) % об. |
- |
- |
± 0,03 % об. |
ГСО-ПГС O2/N2 № 3719-87 |
|
- |
(12,5 ± 1) % об. |
(22,5 ± 1) % об. |
± 0,1 % об. |
ГСО-ПГС O2/N2 № 3726-87 |
||
|
Оксид углерода CO |
(0 - 2500) |
ПНГ - воздух |
- |
- |
- |
ПНГ-воздух, ТУ 6-21-5-85 |
|
- |
1300 ± 150 |
± 80 |
ГСО-ПГС CO/воздух № 3855-87 |
|||
|
2500 ± 300 |
± 100 |
ГСО-ПГС CO/воздух № 3856-87 |
||||
|
Оксид азота NO |
0 - 1500 |
ПНГ - воздух |
- |
- |
- |
ПНГ-воздух, ТУ 6-21-5-85 |
|
- |
750 ± 75 |
± 45 |
Генератор ГР645-03М в комплекте с ГСО-ПГС NO/N2 № 4024-87 |
|||
|
- |
1350 ± 135 |
± 80 |
||||
1) ГСО-ПГС - государственный стандартный образец - поверочная газовая смесь по ТУ6-16-2956-92.
2) ПНГ - поверочный нулевой газ - воздух в баллонах под давлением по ТУ 6-21-5-85 (для калибровки «нуля»).
