АКВТ-01, АКВТ-02, АКВТ-03 газоанализатор оптимизации режимов горения топлива автоматический стационарный (кислородомер)
Доставка: На послезавтра
Время работы: с 9:00 до 18:00
Выходные дни: сб, вс
Краткое описание оборудования
Тип оборудования: Газоанализаторы
Производитель оборудования: Газоаналит (Россия)
Страна происхождения: Россия
Серия: АКВТ
Модель: АКВТ-01/02/03
Гарантия: 1 год
Госреестр средств измерений РФ: внесен
Поверка: входит в стоимость
Межповерочный интервал: 12 месяцев
Области применения
- котельные агрегаты ТЭЦ, КЭС, ГРЭС и прочие котлоагрегаты (общепромышленные исполнения кислородомеров АКВТ-01 и АКВТ-03), объекты теплоэнергетической сферы;- промышленные печи;
- металлургия;
- переработки нефти;
- машиностроение;
- взрывоопасные зоны на печах и установках сжигания отходов нефтеперерабатывающих заводов (взрывозащищённая модификация АКВТ-02).
Серийные стационарные газоанализаторы серии АКВТ внесены в государственный реестр средств измерений Российской Федерации, имеют сертификат об утверждении типа средств измерений, выданный Госстандартом России и отгружаются строго со свежей государственной поверкой. Поверка осуществляется 1 раз в 12 месяцев (согласно межповерочному интервалу).
Работа и метод измерения кислородомера основан на электрохимическом принципе (на основе твёрдоэлектролитной ячейки из диоксида циркония ZrO2) и термокаталитическом принципе - на угарный газ (CO).
Тип анализатора – стационарный автоматический.
Способ отбора пробы - диффузионный (без насоса в модификациях «-01», «-02»); принудительный с помощью внешнего пробозаборного блока (исп. АКВТ-03).
Преимущества и основные достоинства
- погружной твёрдоэлектролитный датчик является надёжным, обладает высокой точностью и быстродействием;- возможность эксплуатации без элементов пробоотбора;
- работа без сравнительного газа;
- наличие токового выходного сигнала для автоматического управления с программно устанавливаемым диапазоном;
- безотказная работа прибора без корректировки показаний 6 месяцев;
- срок службы датчика (средний) - 5 лет;
- наличие программируемых порогов;
- использование анализатора без блока пробоподготовки;
- степень пылевлагозащиты от проникновения внутрь IР54;
- наличие модификации со взрывозащищённым исполнением;
- широкий температурный диапазон;
- совместимость с компьютером;
- наличие цифровой индикации показаний;
- возможность работы в экстремальных условиях (зола, пыль).
Состав и конструктив

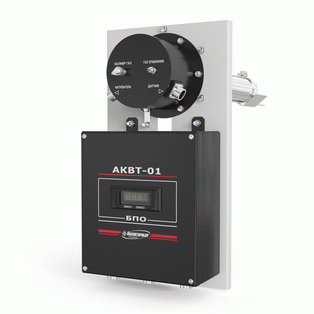

1. АКВТ-01:- блок питания и обработки (БПО);
- металлический зонд, закрепленный на шасси.
2. АКВТ-02:
- моноблок с зондом, погружаемым в газовый поток;

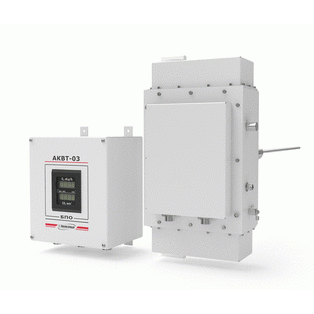

3. АКВТ-03:
- блок питания и обработки (БОП);
- блок датчика (БД).
Максимальная длина кабеля:
- для исполнения АКВТ-03 (между БПО и БД) составляет - не более 50 метров;
- для мод. АКВТ-01 возможность разнесения БПО и зонда на расстояние до 125 метров (по отдельному договору и заявке).
Рекомендуемая марка кабеля - КММ-4х0,12 (соединение БПО и зонда по цепи «датчики»), ПВС-У-4х1,5 (соединение БПО и зонда по цепи «нагреватель»).
Сертификаты и разрешительные документы
Серийный газоанализатор оптимизации режимов горения стационарного типа серии АКВТ-01, АКВТ-02, АКВТ-03 имеет Свидетельство об утверждении типа средств измерений, Декларацию о соответствии (ТР ТС), Сертификат соответствия (Таможенный союз) и Разрешение на применение. Указанная документация высылается по дополнительной заявке Заказчика.Пример использования газоанализатора для оптимизации режимов горения в котлах
|
Характеристики |
Значения |
|
Госповерка |
есть |
|
Диапазоны установки порогов срабатывания сигнализации по каналу O2: |
|
|
- сигнализация «порог 1», объемная доля, % |
от 0,3 до 15,0 |
|
- сигнализация «порог 2», объемная доля, % |
от 0,5 до 21,0 |
|
Маркировка взрывозащиты: |
|
|
- АКВТ-01, АКВТ-03 |
не предусмотрена |
|
- АКВТ-02 |
1Exd[ib]IIBT4 X |
|
Время установления показаний, не более, с: |
|
|
- АКВТ-01, АКВТ-02 |
5 |
|
- АКВТ-03 (на О2) |
30 |
|
- АКВТ-03 (на СО) |
100 |
|
Интервал времени работы без корректировки показаний, мес.: |
|
|
- АКВТ-01, АКВТ-02, АКВТ-03 (на O2) |
6 |
|
- АКВТ-03 (на CO) |
1 |
|
Номинальная мощность, ВА, не более: |
|
|
- АКВТ-01, АКВТ-02 |
200 |
|
- АКВТ-03 |
400 |
|
Питание |
от сети переменного напряжения 220 В, 50 Гц |
|
Индикация газоанализатора |
цифровая, световая |
|
Выходные сигналы |
“сухие” контакты реле 220 В, 2,5 А, унифицированные токовые сигналы (0-5) и (4-20) мА, интерфейс RS-485 по протоколу MODBUS RTU для подключения внешних устройств (ПК) |
|
Время прогрева, ч |
4 |
|
Средняя наработка на отказ газоанализаторов, ч , не менее |
25000 |
|
Срок службы (средний полный), лет: |
|
|
- газоанализатор АКВТ (в сборе) |
10 |
|
- датчик |
5 |
|
Температура анализируемой среды, °С: |
|
|
- АКВТ-01, АКВТ-02 |
от 0 до 850 |
|
- АКВТ-03 |
от 100 до 1050 |
|
Диапазон рабочих температур, °С: |
|
|
- АКВТ-01, АКВТ-02 |
от -35 до +70 |
|
- АКВТ-03 |
от 0 до +70 |
Массогабаритные показатели
|
Модификация, габариты (без учета погружной части зонда) |
Чертёжное обозначение |
Длина погружной части зонда, мм |
Масса, кг |
|
АКВТ-01 260х450х330 мм |
ИБЯЛ.413415.003 |
200 |
25 |
|
ИБЯЛ.413415.003-01 |
400 |
30 |
|
|
ИБЯЛ.413415.003-02 |
900 |
35 |
|
|
ИБЯЛ.413415.003-03 |
1530 |
40 |
|
|
АКВТ-02 340х330х280 мм |
ИБЯЛ.413415.003-04 |
200 |
30 |
|
ИБЯЛ.413415.003-05 |
400 |
35 |
|
|
ИБЯЛ.413415.003-06 |
900 |
40 |
|
|
ИБЯЛ.413415.003-07 |
1530 |
45 |
|
|
АКВТ-03 254,5х407х471 мм (блок датчика) 231х178х314 мм (блок питания и обработки) |
ИБЯЛ.413415.003-08 |
300 |
50 |
|
ИБЯЛ.413415.003-09 |
500 |
50 |
|
|
ИБЯЛ.413415.003-10 |
750 |
50 |
|
|
ИБЯЛ.413415.003-11 |
1000 |
50 |
|
|
ИБЯЛ.413415.003-12 |
1500 |
50 |
|
|
ИБЯЛ.413415.003-13 |
2000 |
50 |
Метрологические характеристики и основные параметры
|
Исполнение анализатора |
Измеряемый газ (ед. млад. разряда) |
Диапазон измерений (диапазон показаний), % об. |
Основная абсолютная погрешность |
Пороги срабатывания |
|
АКВТ-01 |
O2 (0,01) |
0,1 – 21 (0 – 23) |
± 0,04 в диап. 0,1 – 2,0 % об. ± (0,04+0,02 (Ао-2)) в диап. 2,0 – 21,0 % об. |
порог1 – 4,3 % об., порог2 – 8,1 % об. |
|
АКВТ-02 |
O2 (0,01) |
0,1 – 21 (0 – 23) |
||
|
АКВТ-03 |
O2 (0,01) |
0,3 – 21 (0 – 23) |
± 0,08 в диап. 0,3 – 2,0 % об. ± (0,08+0,04 (Ао-2)) в диап. 2,0 – 21,0 % об. |
|
|
CO (1) |
0 – 1000 млн-1 |
±100 |
порог3 – 500 млн-1 |
- комплект ЗИП,
- эксплуатационная документация.
Для калибровки и поверки по отдельной заявке изготавливаются:
- 4-х литровые баллоны с ГСО и ПГС;
- ВТР вентиль точной регулировки ИБЯЛ.30657.002;
- ИР индикатор расхода (ротаметр) ИБЯЛ.418622.001;
- трубка ПВХ 4х1,5.
Дополнительно могут быть изготовлены и отгружены:
Для анализаторов исполнения АКВТ-01:- датчик-зонд ИБЯЛ.418312.113 ... -03 (длиной 200 ... 1530 мм);
- ячейка твердоэлектролитная ИБЯЛ.418421.035, ИБЯЛ.418421.035-01, ИБЯЛ.418421.035-02, ИБЯЛ.418421.035-03;
- фильтр ИБЯЛ.711111.097.
Для взрывозащищённых приборов АКВТ-02:
- ячейка твердоэлектролитная ИБЯЛ.418421.035, ИБЯЛ.418421.035-01, ИБЯЛ.418421.035-02, ИБЯЛ.418421.035-03;
- датчик-зонд ИБЯЛ.418312.113 ... -03 (длиной 200 ... 1530 мм);
- фильтр ИБЯЛ.711111.097.
Для газоанализатора кислорода АКВТ-03:
- датчик кислорода высокотемпературный (O2) ИБЯЛ.413425.006;
- датчик термокаталитический (CO) ИБЯЛ.413425.009;
- блок пробоотбора (водяной эжектор) ИБЯЛ.418311.049;
- блок пробоотбора (воздушный эжектор) ИБЯЛ.418311.049-01;
- блок пробоотбора (побудитель расхода) ИБЯЛ.418311.023-10.
Для работы с ПК поставляется по отдельной заявке CD-диск с программным обеспечением ИБЯЛ.431214.225 (описание порядка работы находится на носителе информации).
