ГСМ-05 газосигнализатор одноканальный взрывозащищённый стационарный

Представляет собой одноканальную газоаналитическую систему по непрерывному контролю довзрывоопасных концентраций (ДВК) горючих веществ, паров ЛВЖ, всестороннему мониторингу концентраций нефтепродуктов, а также их опасных смесей в воздухе рабочей зоны.
Имеет функцию цифровой индикации показаний текущих значений загазованности и порогов 1, 2 спереди на лицевой панели, а также имеет встроенную клавиатуру для задания режимов измерений, калибровки и поверки. Газоанализатор серии ГСМ-05 удобен для построения "локальных" газоаналитических систем по контролю загазованности на объектах, где отсутствуют развитые системы АСУ ТП и необходима текущая индикация контролируемых параметров горючих веществ.

Стационарные взрывозащищённые газосигнализаторы серии ГСМ-05 внесены в государственный реестр средств измерений Российской Федерации и поставляются Заказчикам строго со свежей государственной поверкой. Поверка осуществляется 1 раз в год.

Основные функции

- точечные измерения и контроль загазованности горючими газами на расстоянии до 1000 м (при сопротивлении каждой жилы не более 10 Ом);
- световая сигнализация при достижении предельных концентраций совокупности (суммы) компонентов от 0 до 100 % НКПР;
- формирование двух порогов срабатывания сигнализации (Порог 1, Порог 2), значения которых задаются программным методом;
- отключение питания выносного датчика при достижении предельной концентрации загазованности горючими газами во избежание выхода из строя (продление срока службы сенсора);
- выдача пропорционального концентрации аналогового сигнала (4 - 20) мА и цифровой информации по интерфейсу RS-485 с протоколом Modbus RTU;
- наличие встроенных и внешних портативных средств калибровки и диагностики, обеспечивающих повышенную комфортность внедрения на объекте.

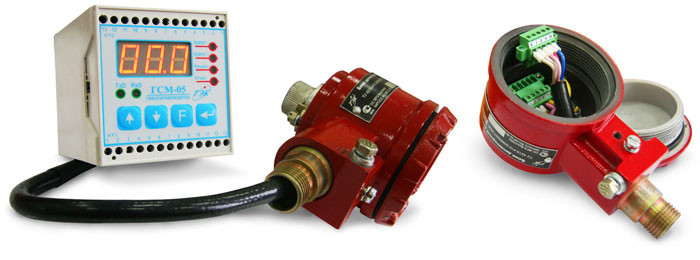

Стационарный взрывозащищённый газосигнализатор ГСМ-05 является автоматическим газоаналитическим прибором, состоящим из вторичного прибора, то есть блока сигнализатора (БС), и выносного взрывозащищённого датчика - блока детекторного.

Блок сигнализатора БС выполнен во невзрывозащищённом (общепромышленном) исполнении и устанавливается в операторской за пределами взрывоопасной зоны.

Блок детекторный (выносной датчик) используется во взрывоопасных зонах в соответствии с маркировкой взрывозащиты 1ExdIICT4:
- 1 - знак уровня взрывозащиты (взрывобезопасное);
- Ex - знак, указывающий на соответствие электрооборудования стандартам на взрывозащищённое электрооборудование;
- d - взрывонепроницаемая оболочка;
- IIC - знак подгруппы электрооборудования;
- Т4 - знак температурного класса электрооборудования.

Преимущества и достоинства газоанализатора в сборе с датчиками

- взрывозащищённая оболочка с удобным боксом подключения, не требующая пайки для прибора с датчиком БДВ;
- высокая устойчивость к электромагнитным помехам;
- гарантийный срок эксплуатации 5 лет (кроме чувствительного элемента);
- аналоговый выход (4-20) мА, релейные выходные сигналы, цифровой интерфейс RS-485  всегда имеется в базовой комплектации;
- мгновенная реакция на присутствие горючего компонента;
- низкая температурная погрешность;
- применение в условиях повышенного водяного пара;
- режим теста аналогового выхода и реле;
- широкий диапазон напряжения питания (85-264) В AC;
- уверенная работа при просадках и скачках напряжения.

Исполнения выносных датчиков в зависимости от модификации газосигнализатора

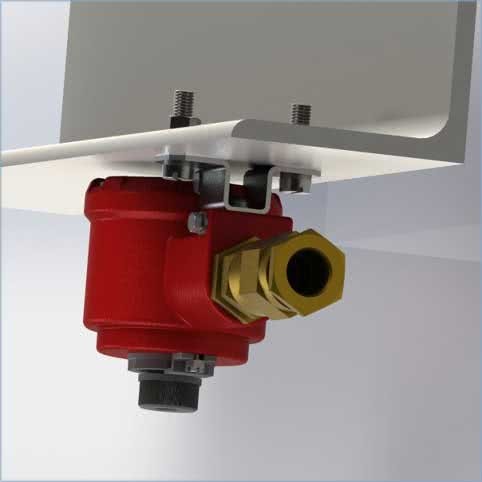

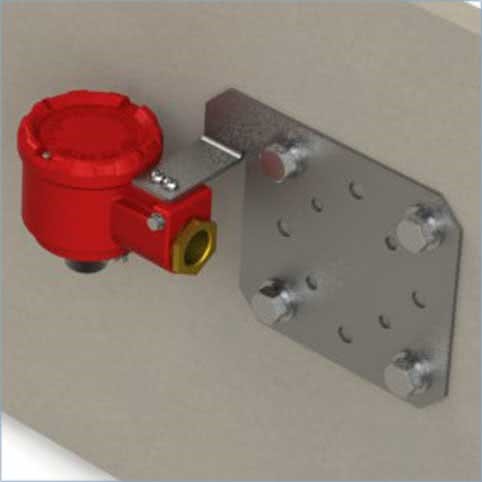

ЗИП1 блок детекторный АПИ5.132.039	ЗИП2 блок детекторный БДВ
Для моделей ГСМ-05-01-3/2/А-0-Х-Х в качестве БД применяется серийный датчик термохимического типа с маркировкой взрывозащиты 1ЕхdIIСТ4 из комплекта поставки сигнализатора многоканального СТМ-10 АПИ5 с диапазоном измерения от 0 до 50 % НКПР	Для моделей ГСМ-05-01-5/2/А-0-Х-Х в качестве БД применяется термохимический (термокаталитический) датчик - блок детекторный взрывозащищённый (БДВ) ОФТ.20.1088.00.00.00 с широким диапазоном измерения от 0 до 100 % НКПР

Сравнивая датчики АПИ5 и БДВ можно выделить некоторые преимущества прибора ГСМ-05 в комплекте с БДВ:
- значительно увеличен ресурс работы чувствительного элемента (сенсора);
- увеличен интервал технического обслуживания (ТО);
- наличие удобного клеммника для подключения кабеля;
- конструктивно совместим по местам установки с датчиком АПИ 5.132.039.

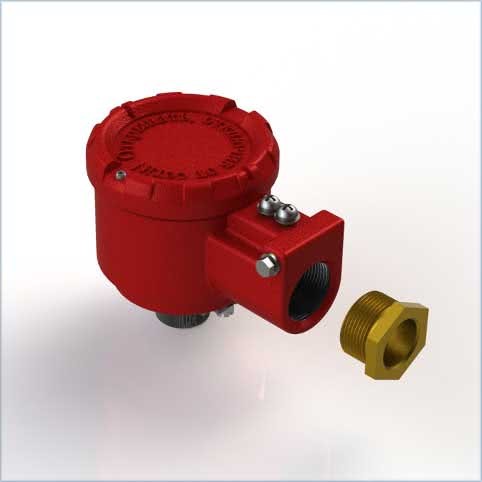

Пример марки соединительного кабеля БД с БС - РПШЭ 5×1,5 или любой другой пятижильный кабель с аналогичными техническими характеристиками, наружным диаметром не менее 8,0 и не более 12,5 мм и сопротивлением каждой жилы не более 10 Ом при длине, равной расстоянию от БД до БС и БП. Возможно применение любых пяти медных проводов с наружным диаметром с изоляцией не менее 2,0 и не более 3,0 мм.

Максимальная длина линии связи - расстояние от блока сигнализатора до блока детекторного ограничивается сопротивлением жил кабеля и не должно превышать значение сопротивления каждой жилы или провода равное 10 Ом.

Структура, форма и пример заказа сигнализатора ГСМ-05

Пример обозначения прибора ГСМ-05 при составлении заказа:

- ГСМ-05-01-3/2/А-0-0-3 ТУ 4215-410-20885897-2006;

- ГСМ-05-01-5/2/А-0-0-3 ТУ 4215-410-20885897-2006;

- ГСМ-05-01-5/2/А-0-4-3 (ОФТ.20.410.00.00).

Перечень горючих веществ, измеряемых газоанализатором

1	Акрилонитрил, нитрил акриловой кислоты	35	Диметилдиоксан	69	Пропан
2	Акролеин, акриловый альдегид	36	Диоксановые спирты - 3 изомера	70	Пропилен
3	Аллиловый спирт	37	Диэтиламин	71	Пропиловый спирт
4	Амилены (смесь)	38	Диэтиловый эфир, этиловый эфир	72	Попутный нефтяной газ
5	Амиловый спирт (I-пентанол)	39	Двойной водяной газ	73	Сильван (метилфуран)
6	Ацетилен	40	Дициклопентадиен	74	Скипидар
7	Ацетон (диметилкотон)	41	Изобутан	75	Сольвент каменноугольный
8	Ацетальдегид	42	Изобутиловый спирт (изобутанол)	76	Сольвент нефтяной
9	Ацетонитрил	43	Изобутилен	77	Стирол
10	Бензин А-72	44	Изопропиловый спирт (изопропанол)	78	Тетрагидрофуран, окись диэтилена
11	Бензин А-76	45	Изопентан	79	Толуол
12	Бензин АИ-93	46	Изопрен	80	Топливо Т-1
13	Бензин АИ-98	46.1	Керосин	81	Триметилкарбинол
14	Бензин Б-70	47	Ксилол	82	Триэтиламин
15	Бензин "Калоша"	48	Магнитный лак	83	Формальдегид (в виде формалина)
16	Бензол	49	Метакриловометиловый эфир, метилметакрилат	84	Фуран
17	Бензин экстрационный марки А (гексановая фракция)	50	Метиловый эфир акриловой кислоты, метилакрилат	85	Фурфулол
18	Бутан	51	Метиловый спирт, метанол, карбинол, древесный спирт	86	Уайт-спирит
19	Бутадиен	52	Метан	87	Уксусная кислота, этановая кислота
20	Бутилен	53	Метанол	88	Уксуснобутиловый эфир, бутилацетат
21	Бутилены(различные изомеры)	54	Метилбутандиол	89	Уксусновиниловый эфир, винилацетат
22	Бутиловый спирт (бутанол)	55	Метилаль	90	Уксусный альдегид, ацетальдегид
23	Водород	56	Метилэтилкетон	91	Уксуснометиловый эфир, метилацетат
24	Водяной газ	57	Муравьинопропиловый эфир	92	Уксусноэтиловый эфир, этилацетат
25	Винилнорборнен	57.1	Газы углеводородные сжиженные ГОСТ 27578-87	93	Циклогексан
26	Газ коксовых печей	58	Муравьиная кислота	94	Циклогексанон
27	Газ пиролиза керосина	59	Метилаллен	95	Циклопентадиен
27.1	Газ природный топливный сжатый, ГОСТ 27577-87	60	Метилдигидропиран	96	Этан
28	Газ пиролиза этана	61	Непредельные спирты - 3 изомера	97	Этилбензол
29	Газ каталитического крекинга	62	Окись пропилена	98	Этилен
30	Гексан	63	Оксид углерода, угарный газ	99	Этиловый спирт, этанол, винный спирт.
31	Гептан	64	Окись этилена	100	Этилцеллозольв
31.1	Дизельное топливо типа "А"	65	Октан	101	Этилдеинонорборнен
32	Диизопропиловый эфир	66	Пентан	101.1	Пары нефти (смесь газов и паров бутана, гексана, метана, пентана, пропана, этана)
33	Дивинил (бутадиен-1, 3)	67	Петролейный эфир
34	Диоксан, диэтилен-диоксан	68	Пиперилены (смесь)
Растворители
102	М	110	РЭ-1В	118	РЭ-8
103	РМЛ	111	РЭ-2	119	РЭ-8В
104	РМЛ-218	112	РЭ-4	120	РЭ-11
105	РМЛ-315	113	РЭ-4В	121	РЭ-13
106	Р-10	114	Нефрас А 65/75	122	РЭ-14
107	РС-1	115	N 649	123	РВЛ
108	РС-2	116	N 650	124	РФГ
109	РЭ-1	117	N 651
Разжижители
125	Р-5	127	Р-60	128	ДМЗ-Р
126	Р-6
Разбавители
129	Р-7	130	РДВ

Примечания:
1) горючие вещества 47, 73-77, 80, 85-87, 89, 97, 100, 102-130 сигнализируются только сигнализаторами с принудительной подачей смеси;
2) при применении сигнализаторов для контроля паров этилированных бензинов необходимо блок детекторный защитить от веществ, являющихся ядами для термохимических блоков детекторных. Защиту блоков детекторных осуществляет потребитель;
3) в случае проведения работ по расширению области применения сигнализаторов перечень веществ, указанных в приложении, может быть дополнен в соответствии с маркировкой по взрывозащите.

Сертификаты и разрешительная документация

У взрывозащищённого сигнализатора ГСМ-05 имеются свидетельство (сертификат) об утверждении типа средств измерений РФ, сертификат о признании утверждения типа средства измерения (Республика Казахстан), сертификат соответствия ТР ТС 012/2011. Указанная документация высылается дополнительно по запросу нашего Заказчика.
