ГАММА-100 газоанализатор многокомпонентных смесей многофункциональный общепромышленный стационарный

Предназначен для автоматического непрерывного измерения одного, одновременно двух или трёх веществ из следующего ряда: азот (N₂), гелий (He), кислород (О₂), водород (H₂), оксид углерода (СО), диоксид серы (SО₂), диоксид углерода (СО₂), метан (СН₄), оксид азота (NO), при контроле в бинарных либо многокомпонентных смесях различных автоматизированных систем управления технологическими процессами.

Стационарный общепромышленный газоанализатор техпроцессов серии ГАММА-100 внесён в государственный реестр средств измерений Российской Федерации и поставляется строго со свежей государственной поверкой. Поверка осуществляется 1 раз в год.

Области применения

- применение в составе автоматизированных систем управления технологическими процессами (АСУТП) в цветной, чёрной металлургии, стекольной и цементной промышленности, заводах по производству кирпича и керамики, сахарных заводах, на химических и нефтехимических объектах, ГРЭС, котельных, ТЭЦ и иных;
- при осуществлении мероприятий в области охраны окружающей среды;
- обеспечение безопасности при чрезвычайных ситуациях;
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (пп.3, 4, 5, 6, 14 пункта 3 статьи 1 Федерального закона Российской Федерации «Об обеспечении единства измерений» №102-ФЗ от 26.06.2008 г.);
- выполнение оперативных работ по обеспечению безопасных условий и охраны труда.

Тип газоанализатора Гамма-100 – автоматический, стационарный.

Способ отбора пробы - принудительный, за счет избыточного давления в точке забора пробы либо с помощью внешнего побудителя расхода (компрессора-насоса).

Принципы измерения:

- термомагнитный или термокондуктометрический: O₂;
- инфракрасный (оптико-акустический): СО, СН₄, NO, SO₂;
- термокондуктометрический: H₂; He; N₂;
- инфракрасный (оптико-акустический) либо термокондуктометрический: CO₂.

Преимущества и достоинства

- введение термо- и влагокомпенсации, что значительно повышает стабильность показаний прибора;
- возможность одновременного измерения до 3-х веществ;
- единое максимально допустимое влагосодержание и уровень расхода пробы для всех типов датчиков, что позволяет упростить систему пробоподготовки;
- увеличение межкалибровочного интервала для термокондуктометрического, а также инфракрасного датчика до 30 дней; для термомагнитного до 6 месяцев (для ряда шкал);
- учёт взаимных влияний измеряемых веществ (для многоканальных газоанализаторов);
- возможность применения дополнительной оболочки со степенью защиты до IР-65 и подогревом;
- цифровая обработка сигнала;
- удобное меню пользователя;

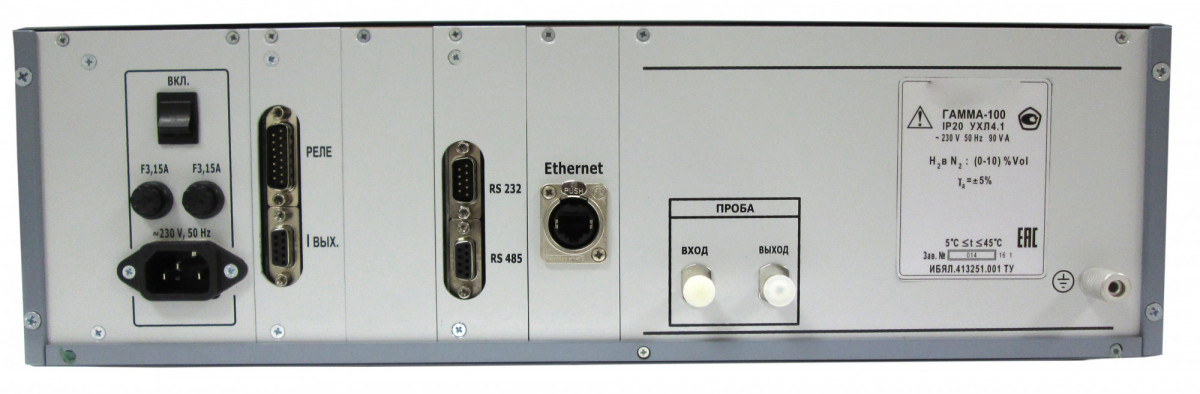

- цифровые выходы: Ethernet, RS232 и RS485;
- самодиагностика с выдачей результатов на дисплей;
- наличие звуковой сигнализации;
- два программируемых порога (на повышение либо понижение);
- мощные пороговые реле 250 В, 2,5 А.

Устройство газоанализатора

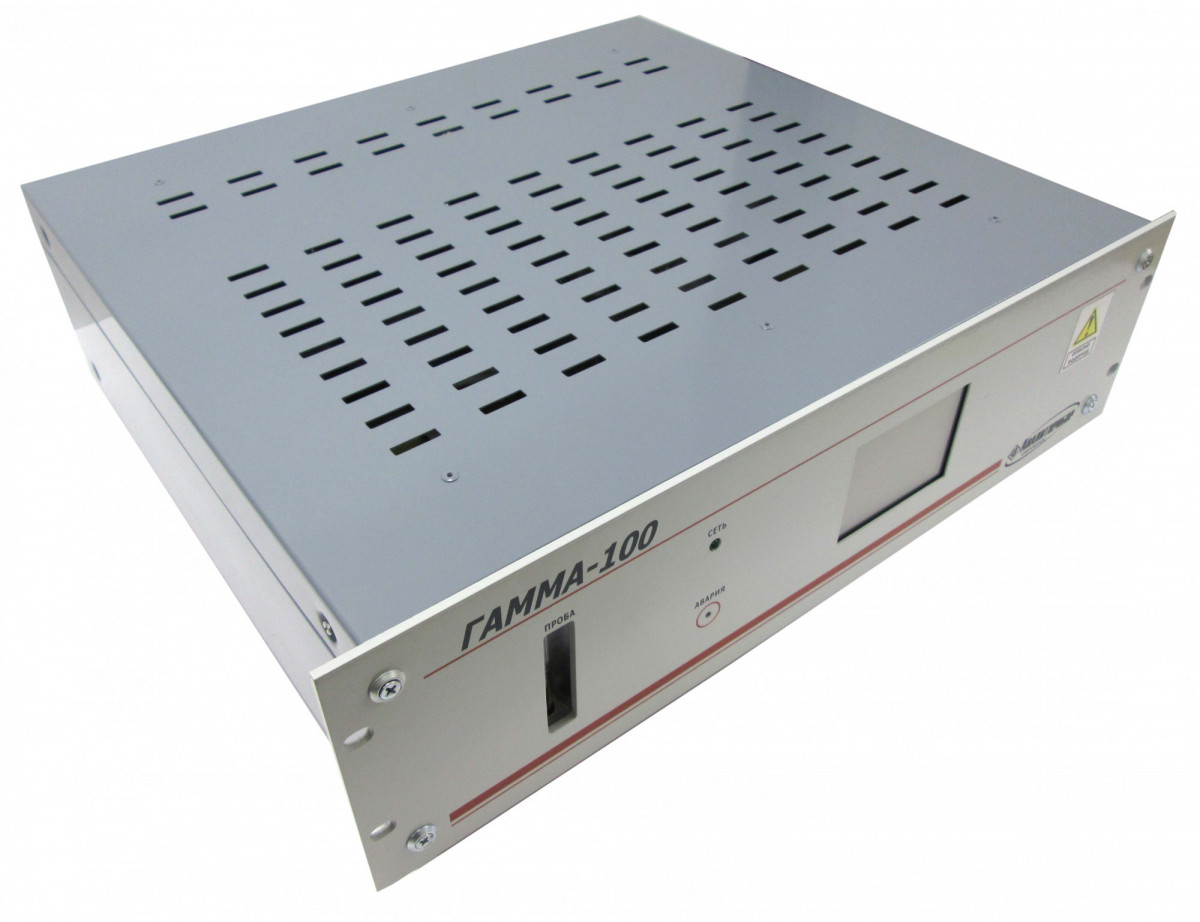

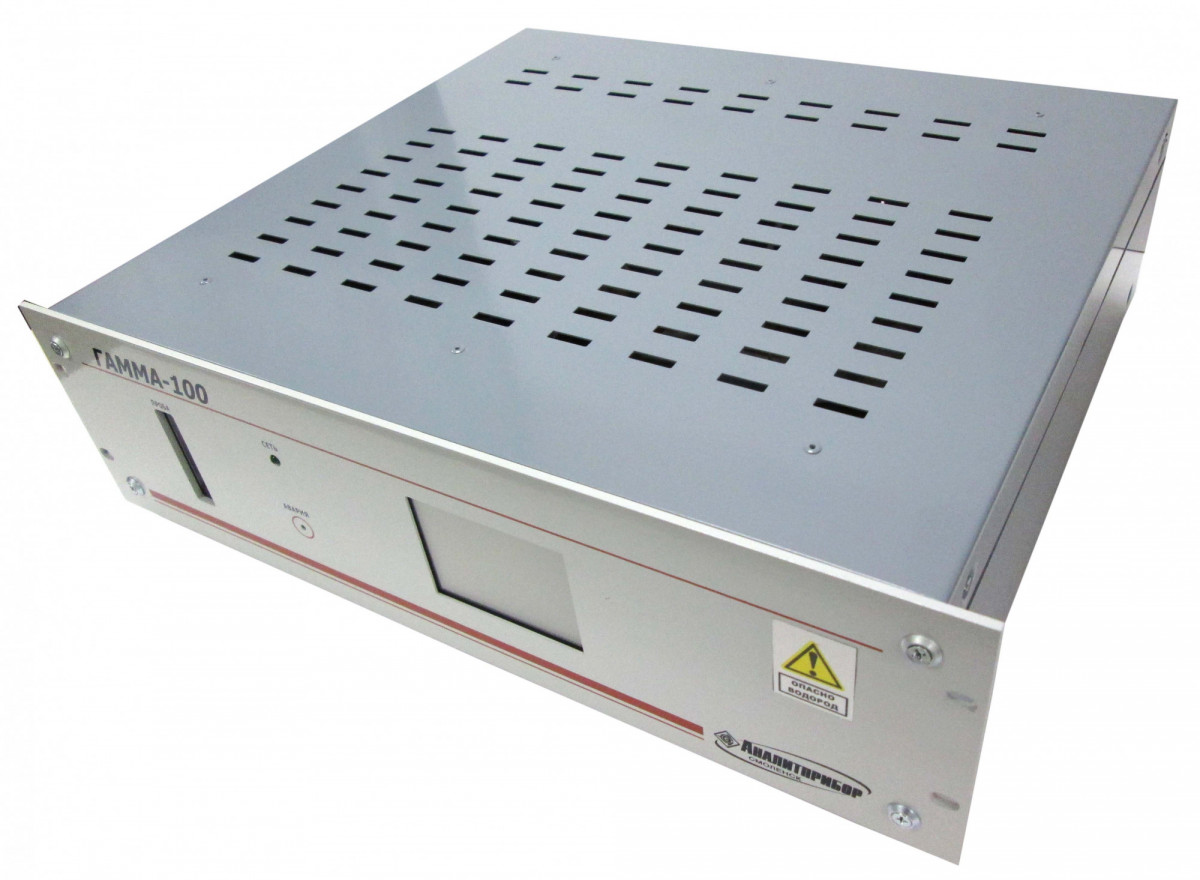

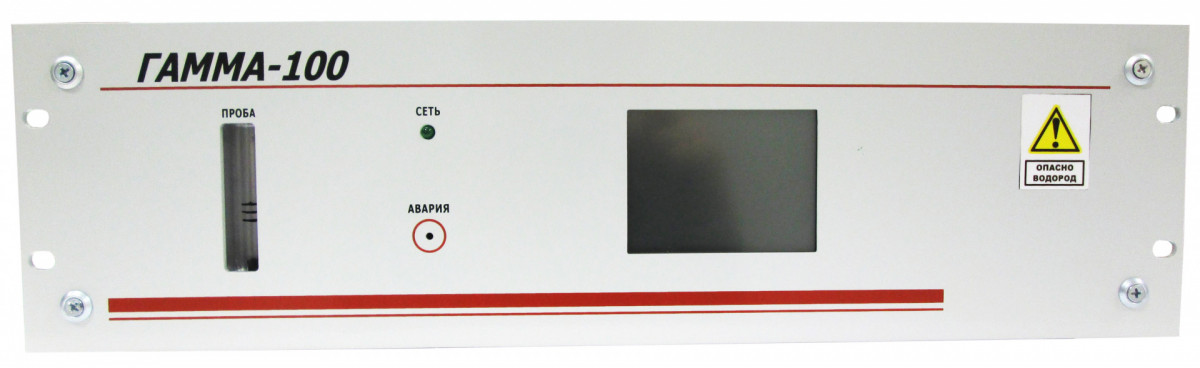

Представляет собой одноблочный (моноблочный) измерительный прибор со встроенными в корпус измерительными датчиками (сенсорами). На лицевую панель выведены: жидкокристаллический (ЖК) дисплей, на котором отображается текущая измерительная информация, клавиатура управления, индикация расхода контролируемой пробы.

Также возможна поставка газоанализатора во взрывозащищённом шкафу (определяется ТЗ).

Если параметры анализируемой среды на входе газоанализатора не соответствуют техническим требованиям, то по отдельному заказу поставляется необходимая система пробоотбора и пробоподготовки. В данную систему можно включить холодильник, побудитель расхода (компрессор), осушитель пробы и другие вспомогательные устройства. Количество и необходимость использования того либо иного устройства согласовывается с заводом-изготовителем.

Методы измерения в газоанализаторе ГАММА-100

В газоанализаторе ГАММА-100 используются несколько высокоточных и высоконадежных методов измерения в отличие от большинства существующих отечественных и зарубежных приборов.

В основе работы своего инфракрасного (ИК) канала применён оптико-акустический метод анализа газа, который основан на измерении поглощения энергии в инфракрасной области оптического спектра. Каждый газ, молекулы которого состоят как минимум из двух разноэлементных атомов, поглощает инфракрасные излучения в определенной, свойственной ему области спектра, что позволяет проводить измерения концентрации газов (CH₄, СО, СО₂, SO₂, NO) оптико-акустическим методом.

Для измерения концентрации кислорода (О₂) в газоанализаторе применяется термомагнитный метод измерения, основанный на парамагнитных свойствах кислорода и зависимости их от температуры. При наличии в среде кислорода, градиента температуры и градиента магнитного поля возникает термомагнитная конвекция. Соприкасаясь с нагретым термосопротивлением (термопреобразователем, датчиком температуры), парамагнитный газ нагревается, теряя при этом частично свои магнитные свойства и выталкивается из магнитного поля более холодным.

Конвективные потоки, возникшие вокруг чувствительного элемента, приводят к его охлаждению, что в свою очередь изменяет его сопротивление. Это и служит мерой содержания кислорода в газовой смеси.

Высокоточный прибор серии ГАММА100 зарекомендовал себя для оперативного измерения концентрации газов Н₂, O₂, СО₂, N₂ в различных средах термокондуктометрический датчик. В основе измерения газоанализатора ГАММА лежит зависимость теплопроводности анализируемой газовой смеси от содержания в ней измеряемого газа, так как теплопроводность выше приведенных веществ значительно отличается от теплопроводности остальных компонентов анализируемой газовой пробы.

Измеряемые компоненты и диапазоны измерений

Измеряемый газ	Ед. изм.	Диапазоны измерений	Методы измерения	Состав среды
СО	ppm	0-200; 0-500; 0-1000; 0-2000	оптико-акустический
СО	%	0-0,5; 0-1; 0-2; 0-5; 0-10; 0-20; 0-30; 0-50; 0-70; 0-100	оптико-акустический
СО	г/м3	0-15	оптико-акустический
СО2	ppm	0-100; 0-200; 0-500; 0-1000; 0-2000	оптико-акустический
СО2	%	0-0,5; 0-1; 0-2; 0-5; 0-10; 0-20; 0-30; 0-50; 0-70; 0-100	оптико-акустический
СО2	%	0-30; 0-50; 40-100; 90-100	термокондуктометрический	СО2 + N2
СН4	ppm	0-500; 0-1000; 0-2000	оптико-акустический
СН4	%	0-0,5; 0-1; 0-2; 0-5; 0-10; 0-20; 0-30; 0-50; 0-70; 0-100	оптико-акустический
SO2	г/м3	0-2; 0-5; 0-10; 0-20; 0-60	оптико-акустический
N2	%	0-20; 80-100; 0-40; 60-100	термокондуктометрический	N2 + Не
H2	%	0-0,5; 0-1	термокондуктометрический	Н2 + СО2(10 %) + О2(2 %) + N2 (остальное)
NO	г/м3	0-1; 0-2	оптико-акустический
Н2	%	0-1; 0-2; 0-3; 0-5; 0-10; 0-20; 0-30; 0-40; 0-50; 0-60; 0-80; 0-100; 50-100; 60-100; 80-100; 90-100; 95-100	термокондуктометрический	Н2 + N2
Н2	%	0-1; 0-2; 0-3	термокондуктометрический	Н2 + воздух
Н2	%	0-1; 0-2; 0-3	термокондуктометрический	Н2 + О2
Н2	%	50-70; 70-100	термокондуктометрический	Н2+ углеводороды
О2	%	0-1; 0-2	термокондуктометрический	О2 + Не
О2	%	0-1; 0-2; 0-3	термокондуктометрический	О2 + Н2
О2	%	0-1; 0-2; 0-5; 0-10; 0-21; 0-30; 0-50; 0-80; 0-100; 15-30; 50-80; 80-100; 90-100; 95-100; 98-100	термомагнитный	О2 + N2
О2	%	0-1; 0-2; 0-5; 0-100; 80-100; 90-100; 98-100	термомагнитный	О2 + Ar
О2	%	0-1,0; 0-2,0; 0-5,0; 0-10; 0-21; 0-30; 0-50	термомагнитный	О2 + дымовые газы
He	%	10-100	термокондуктометрический	He + N2

Варианты возможных исполнений ГАММА-100

Чертёжное обозначение	Кол-во каналов	Принцип измерения и максимальное кол-во каналов			Наличие интерфейса Ethernet
		термомагнитный (ТМ)	термокондуктометрический (ТК)	инфракрасный (ИК)
ГАММА-100 ИБЯЛ413251.001	3	1	1	2	есть
ГАММА-100 ИБЯЛ413251.001-01	3	1	1	2	нет
ГАММА-100 ИБЯЛ413251.001-02	2	1	1	2	есть
ГАММА-100 ИБЯЛ413251.001-03	2	1	1	2	нет
ГАММА-100 ИБЯЛ413251.001-04	2	1	1	нет	есть
ГАММА-100 ИБЯЛ413251.001-05	2	1	1	нет	нет
ГАММА-100 ИБЯЛ413251.001-06	1	1	1	1	есть
ГАММА-100 ИБЯЛ413251.001-07	1	1	1	1	нет
ГАММА-100 ИБЯЛ413251.001-08	1	1	1	нет	есть
ГАММА-100 ИБЯЛ413251.001-09	1	1	1	нет	нет

Сертификаты и разрешительные документы на общепромышленный технологический стационарный газоанализатор смесей ГАММА-100

Имеется Свидетельство об утверждении типа средств измерения, Декларация о соответствии ГОСТ Р, Декларация о соответствии (Таможенный Союз) и Разрешение на применение. Указанные документы высылаются дополнительно по запросу Заказчика.
