ТГА газоанализатор горючих газов взрывозащищённый одноканальный стационарный

Выполняет непрерывное измерение в воздухе рабочей зоны довзрывоопасных (ДВК) концентраций горючих газов, таких как: метан, н-бутан, этилен, пропан, а также других углеводородных газов и паров: бензина, дизельного топлива, уайт-спирита, нефти, диэтиленгликоля, газового конденсата, изопропилового и метилового спирта и остальных веществ (всего 34 углеводородных соединения) в диапазоне от 0 до 100 % НКПР, запись полученных измерений в энергонезависимую память и отображение результатов на дисплее.

Одноканальный (на 1 газ) газоанализатор может быть укомплектован одним из цифровых выходов: HART (включая версию HART-7) или MODBUS RS-485, а также аналоговым унифицированным выходом постоянного тока 4-20 мА или программным обеспечением S3 системы EQP.
Коммуникационный порт HART в газоанализаторе применяется для подключения к газоанализатору ручного полевого коммуникатора HART или USB-HART модема (поставляются по отдельному заказу).

Прибор имеет возможность избирательно измерять содержание концентраций до четырёх типов горючих газов: метана, пропана, н-бутана, этилена, а также других углеводородных соединений.
Аналогичным газоанализатором ТГА - является PIRECL (Det-tronics).

Конструктивно изделие выполнено в моноблочном взрывозащищённом корпусе из нержавеющей стали с двумя отверстиями под кабельные вводы с резьбой М25х1,5 под кабельные вводы и встроенным светодиодом.

Данный газоанализатор внесён в Госреестр средств измерений, является средством измерения и поставляется с обязательной Государственной поверкой.

Отличия газоанализатора ТГА и PIRECL

Параметры	Газоанализатор ТГА	PIRECL
Межповерочный интервал	2 года	1 год
Степень защиты корпуса газоанализатора от пыли и влаги	IP67	IP66

Исполнения газоанализатора (обозначения при заказе)

Исполнение газоанализатора	Особенности газоанализатора
ТГА 11М газоанализатор	Токовый выход (4-20 мА), всепогодный экран, гидрофобный фильтр
ТГА 12М газоанализатор	Токовый выход (4-20 мА), всепогодный экран
ТГА 21М газоанализатор	Токовый выход (4-20 мА), 2 сигнальных реле и реле неисправности, всепогодный экран, гидрофобный фильтр
ТГА 22М газоанализатор	Токовый выход (4-20 мА), 2 сигнальных реле и реле неисправности, всепогодный экран
ТГА 41М газоанализатор	Адресная модель для системы EQP, всепогодный экран, гидрофобный фильтр. Не имеет релейных выходов, выхода 4-20 мА, интерфейса RS-485 (MODBUS)
ТГА 42М газоанализатор	Адресная модель для системы EQP, всепогодный экран. Не имеет релейных выходов, выхода 4-20 мА, интерфейса RS-485 (MODBUS)

Примечание: Адресные модели газоанализатора ТГА с LON-интерфейсом предназначены для работы в системе обеспечения пожарной и газовой безопасности Eagle Quantum Premier, либо с контроллером систем пожарной автоматики «СПАРК-EQP».
Для измеряемых сред с высоким уровнем запылённости или влажности рекомендуется применять всепогодный экран с внутренним гидрофобным фильтром.

Измеряемые газы и диапазоны измерения газоанализатора

Газ	Диапазон измерений
Метан CH4	0 – 100% НКПР
Пропан C3H8	0 – 100% НКПР
н-Бутан C4H10	0 – 100% НКПР
Этилен C2H4	0 – 100% НКПР
Изобутан i-C4H10	0 – 50% НКПР
н-Пентан н-C5H12	0 – 50% НКПР
Гексан C6H14	0 – 50% НКПР
Октан C8H18	0 – 50% НКПР
Нонан C9H20	0 – 50% НКПР
1-Бутен C4H8	0 – 50% НКПР
Циклопентан C5H10	0 – 50% НКПР
Спирт метиловый CH3OH	0 – 50% НКПР (калибровка на пропан)
Спирт этиловый C2H5OH	0 – 50% НКПР
Этоксиэтан (C2H5)2O	0 – 50% НКПР
Этилацетат CH3COOC2H5	0 – 50% НКПР
Бутанол CH3(CH2)2CH2OH	0 – 50% НКПР
Бутилацетат CH3COOC4H9	0 – 50% НКПР
2-Бутанон CH3COC2H5	0 – 50% НКПР
Изопропиловый спирт C3H7OH	0 – 50% НКПР (калибровка на пропан)
Этилбензол C6H5C2H5	0 – 50% НКПР
Ацетон (CH3)2CO	0 – 50% НКПР0
Диэтиленгликоль C4H10O3	0 – 50% НКПР (калибровка на этилен)
Толуол C6H5CH3	0 – 50% НКПР
Бензол C6H6	0 – 50% НКПР
О-ксилол C6H4(CH3)2	0 – 50% НКПР
3-Метилпиридин (Пиколин) C6H7N	0 – 50% НКПР
Стирол C6H5CH=CH2	0 – 50% НКПР
Хлорбензол C6H5Cl	0 – 50% НКПР
Бензин (A-80)	0 – 50% НКПР (калибровка на этилен)
Топливо дизельное	0 – 50% НКПР (калибровка на этилен)
Уайт-спирит	0 – 50% НКПР (калибровка на этилен)
Керосин	0 – 50% НКПР
Конденсат газовый	0 – 50% НКПР (калибровка на этилен)
Нефть сырая	0 – 50% НКПР (калибровка на этилен)

Информация для заказа газоанализатора

Газоанализатор горючих газов ТГА XYМ, где
X:
• «1» - соответствует наличию в модификации токового выхода 4-20 мА, с коммуникационным протоколом HART и каналом связи RS-485 MODBUS;
• «2» - соответствует наличию в модификации токового выхода 4-20 мА, двух дополнительных релейных выходов и одного реле неисправности, с коммуникационным протоколом HART и каналом связи RS-485 MODBUS;
• «4» - соответствует наличию протокола связи сети LON (без аналогового и релейных выходов), для работы с системой на базе контроллеров СПАРК-EQP.
Y:
• «1» - соответствует наличию в модификации всепогодного экрана и гидрофобного фильтра;
• «2» - соответствует наличию в модификации всепогодного экрана без гидрофобного фильтра.
М: код производителя.

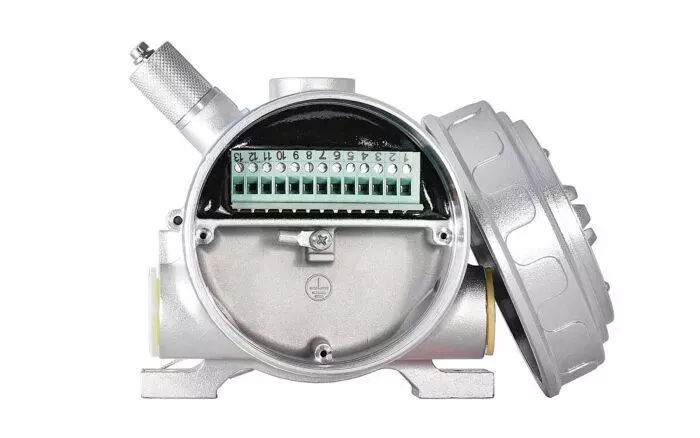

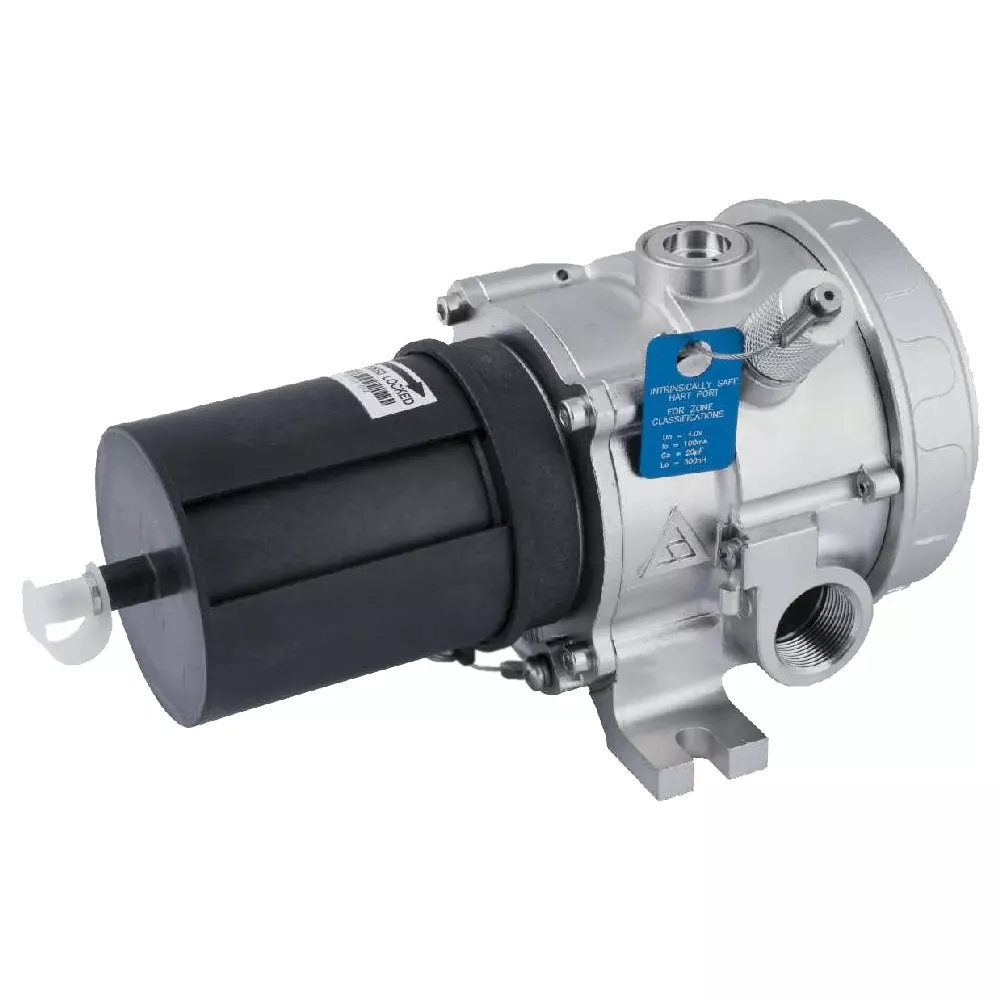

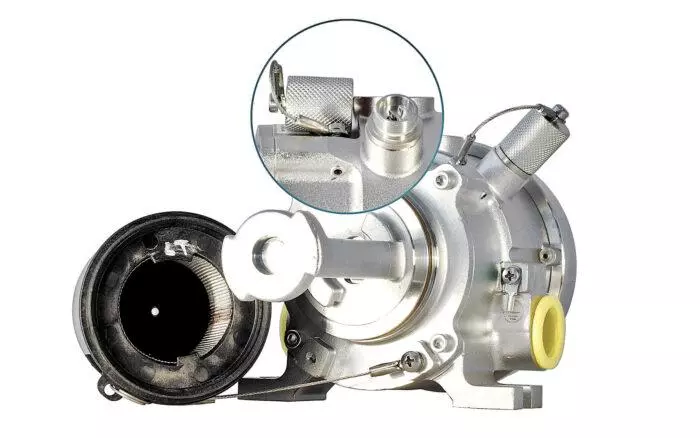

Габаритные размеры, внешний вид и состав газоанализатора

Состав газоанализатора:
- корпус;
- крышка задняя;
- всепогодный экран;
- калибровочный магнит;
- упаковочная коробка;
- паспорт;
- руководство по эксплуатации.

Варианты соединений ручного коммуникатора HART с газоанализатором для дистанционной калибровки
