ДАТ-М датчик-газоанализатор термохимический одноканальный взрывозащищённый стационарный

Применяется для непрерывного автоматического измерения довзрывоопасных концентраций (ДВК) суммы горючих газов, образующих газо- и паровоздушные смеси, в том числе и сложные углеводородов (до 143 веществ) в воздухе рабочей зоны различных помещений и открытых площадок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности, а также выдачи сигнализации о превышении выставленных порогов срабатывания, управления исполнительным оборудованием (вентиляция, сигнализация, клапаны, световые табло) и передачи информации на компьютер и другие устройства высшего порядка.

Датчик-газоанализатор представляет собой одноблочный стационарный, взрывозащищённый, одноканальный газоаналитический прибор термохимического принципа действия с диффузионным или принудительным (за счёт избыточного давления в точке отбора) пробоотбором.

Данное изделие конструктивно может иметь разный материал корпуса:
- ДАТ-М-01 ...-04 - угленаполненный полиамид;
- ДАТ-М-05,-06 - алюминий или нержавеющая сталь (по заказу).

Для питания приборов применяется вторичное оборудование - блоки питания и сигнализации БПС-21М.

ДАТ-М выпускается по техническим условиям ИБЯЛ.413216.044 ТУ, внесён в Государственный реестр средств измерений и поставляется с обязательной госповеркой.

Если сравнивать прибор ДАТ-М (ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04, ДАТ-М-05, а также ДАТ-М-06) с предыдущей разработкой, например, СТМ-10, то несомненно новая разработка - это шаг вперёд. А именно газоанализатор работает более стабильно в разных температурных условиях, более удобен в обслуживании - для корректировки контрольных точек, в отличии от настройки того же сигнализатора СТМ-10, требуется участие всего лишь одного рабочего.

Область применения:

• на предприятиях топливно-энергетического комплекса, НПЗ, ТЭЦ, котельных, топочных;
• на буровых и добывающих платформах, в местах установки технологического оборудования в процессе добычи и переработки нефти и газа;
• на предприятиях металлургической промышленности;
• на лакокрасочных производствах, производствах удобрений и пластмасс;
• в резервуарах хранения нефти и нефтепродуктов;
• на предприятиях химической промышленности;
• для применения в условиях крайнего Севера и Арктики.

Исполнения датчиков-газоанализаторов

Обозначение	Наименование	Рабочий диапазон температур, °С	Повер. компонент	Напр. питания, В	Наличие сигнала пост. тока (4 - 20 мА)	Тип токового выхода	Наличие цифр. канала связи	Наличие исполн. реле (250 В; 1 А)	Питание от БПС-21М
ИБЯЛ.413216.044	ДАТ-М-01	от -40 до +50	метан	10 - 24	да	гальванически связанный с цепью питания, ток вытекающий	нет	нет	да
ИБЯЛ.413216.044-01	ДАТ-М-02	от -60 до +50	метан	10 - 16	да		нет	нет	да
ИБЯЛ.413216.044-02	ДАТ-М-03	от -60 до +50	метан	10 - 24	да		нет	нет	да
ИБЯЛ.413216.044-03	ДАТ-М-04	от -60 до +50	метан	10 - 16	да	гальванически связанный с цепью питания, ток втекающий	нет	нет	да
ИБЯЛ.413216.044-04	ДАТ-М-05	от -40 до +50	метан	10 - 32	да	гальванически развязанный от цепи питания	нет	нет	да
ИБЯЛ.413216.044-06	ДАТ-М-05Х	от -40 до +50	метан	10 - 32	да		HART	нет	да
ИБЯЛ.413216.044-07	ДАТ-М-05ХН	от -60 до +50	метан	10 - 32	да		HART	нет	нет
ИБЯЛ.413216.044-11	ДАТ-М-05Г	от -40 до +50	гексан	10 - 32	да		нет	нет	да
ИБЯЛ.413216.044-12	ДАТ-М-05ГХ	от -40 до +50	гексан	10 - 32	да		HART	нет	да
ИБЯЛ.413216.044-13	ДАТ-М-05ГХН	от -60 до +50	гексан	10 - 32	да		HART	нет	нет
ИБЯЛ.413216.044-05	ДАТ-М-06	от -40 до +50	метан	10 - 32	нет	-	RS485	нет	да
ИБЯЛ.413216.044-08	ДАТ-М-06ТР	от -40 до +50	метан	10 - 32	да	гальванически развязанный от цепи питания	RS485	да	да
ИБЯЛ.413216.044-09	ДАТ-М-06ТРХ	от -40 до +50	метан	10 - 32	да		RS485	да	да
							HART
ИБЯЛ.413216.044-10	ДАТ-М-06ТРХН	от -60 до +50	метан	10 - 32	да		RS485	да	нет
							HART
ИБЯЛ.413216.044-14	ДАТ-М-06Г	от -40 до +50	гексан	10 - 32	нет		RS485	нет	да
ИБЯЛ.413216.044-15	ДАТ-М-06ГТР	от -40 до +50	гексан	10 - 32	да		RS485	да	да
ИБЯЛ.413216.044-16	ДАТ-М-06ГТРХ	от -40 до +50	гексан	10 - 32	да		RS485	да	нет
							HART
ИБЯЛ.413216.044-17	ДАТ-М-06ГТРХН	от -60 до +50	гексан	10 - 32	да		RS485	да	нет

Питание газоанализаторов, в зависимости от условий установки

Обозначение	При установке в невзрывоопасных зонах	При установке во взрывоопасных зонах
ДАТ-М-01 /-04	от источника постоянного тока с Uпит = (11 - 16) В, Imax >= 200 мА	от источника постоянного тока с Uпит = (11 - 16) В с маркировкой взрывозащиты «[Exib]IIC» или «[Exib]IIB» , например, от блока питания и сигнализации БПС-21М ИБЯЛ.411111.042 с маркировкой взрывозащиты «[Exib]IIC» или от блока расширения и связи БРС ИБЯЛ.411111.036-01, -02
	от блока питания и сигнализации БПС-21М ИБЯЛ.411111 .042, -01, -02, -05 ... -22
ДАТ-М-05	от источника постоянного тока с Uпит = (11 - 30) В, Imax >= 600 мА	от источника постоянного тока с Uпит = (11 - 30) В, Imax >= 600 мА, с прокладкой кабеля в защитной оболочке
	от БПС-21М ИБЯЛ.411111.042-23...-34 или от БРС ИБЯЛ.411111.036-03, -04	от БПС-21М ИБЯЛ.411111.042-23...-34 или от БРС ИБЯЛ.411111.036-03, -04, с прокладкой кабеля в защитной оболочке
ДАТ-М-06	от источника постоянного тока с Uпит = (11 - 30) В, Imax >= 600 мА	от источника постоянного тока с Uпит = (11 - 30) В, Imax >= 600 мА, с прокладкой кабеля в защитной оболочке
	от БПС-21М-М ИБЯЛ.411111.042-04	от БПС-21М-М ИБЯЛ.411111.042-04 с прокладкой кабеля в защитной оболочке
ДАТ-М-05 и ДАТ-М-06 низкотемпературных модификаций	от источника постоянного тока с Uпит = (11 - 30) В, Imax >= 600 мА	от источника постоянного тока с Uпит = (11 - 30) В, Imax >= 600 мА, с прокладкой кабеля в защитной оболочке
	от БПС-21М-М ИБЯЛ.411111.042-04 (для модификаций ДАТ-М-06)	от БПС-21М-М ИБЯЛ.411111.042-04 с прокладкой кабеля в защитной оболочке (для модификаций ДАТ-М-06)

Внешний вид датчиков-сигнализаторов

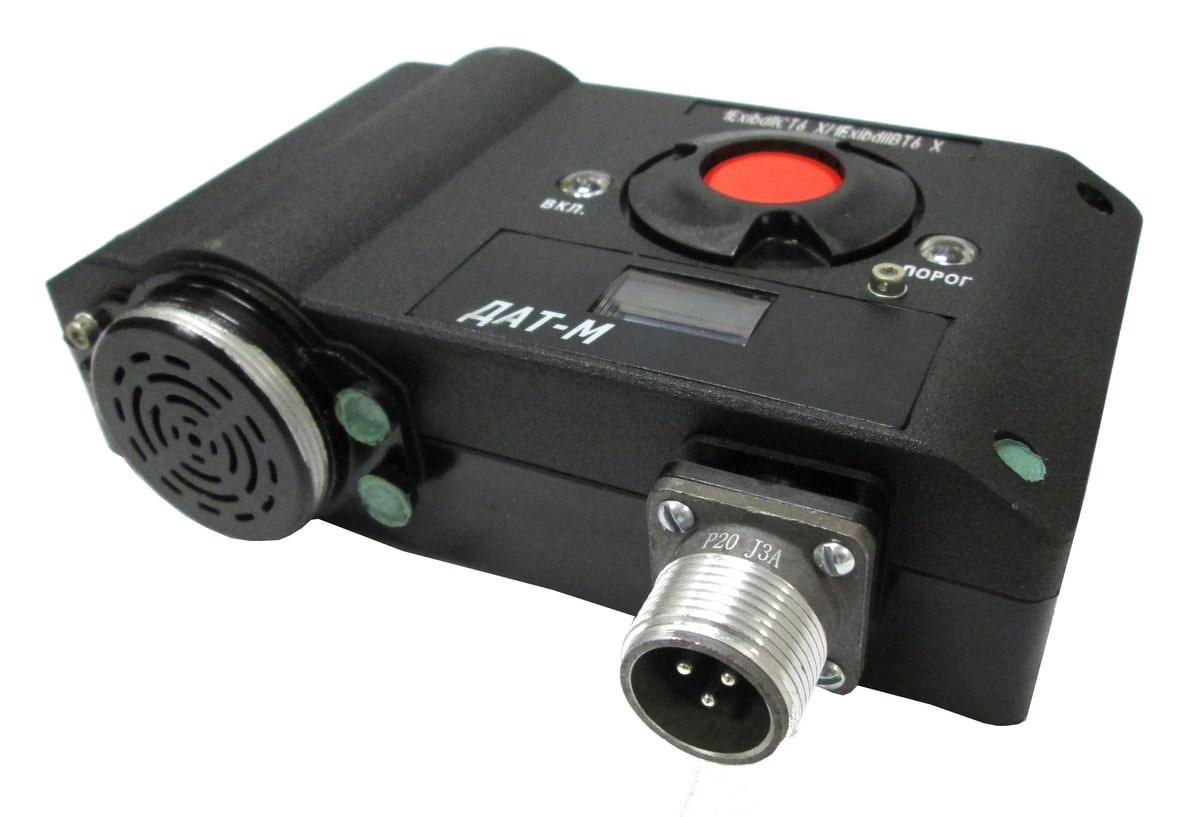

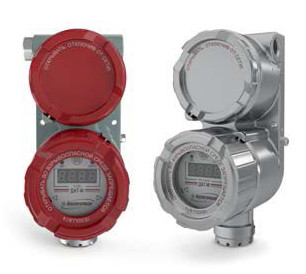

ДАТ-М-01	ДАТ-М-02, ДАТ-М-03, ДАТ-М-04	ДАТ-М-05, ДАТ-М-06	ДАТ-М-05, ДАТ-М-06 (в новом корпусе)

Во взрывоопасных зонах термохимические датчики-газоанализаторы могут использоваться совместно со следующим оборудованием:
- ДАТ-М-01, ДАТ-М-02, ДАТ-М-03 - с блоками БПС-21М (взрывозащищённое исполнение);
- ДАТ-М-04 - только с блоками БПС-21 (взрывозащищённое исполнение), без литеры «М» (старого образца);
- ДАТ-М-05 с блоками питания и сигнализации БПС-21М (невзрывозащищённого исполнения);
- ДАТ-М-06 с блоками питания и сигнализации БПС-21М-М;
- в составе системы СКАПО;
- ДАТ-М-01, ДАТ-М-05 - с пультом контроля (ИБЯЛ.422411.005 ТУ);
- ДАТ-М-06 - с пультом контроля ИБЯЛ.422411.005-02;
- ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04 - с блоком местной сигнализации (БМС), предназначенным для выдачи звуковой и световой сигнализации о превышении токовым выходным сигналом фиксированного порога срабатывания.
Диапазон температуры окружающей среды:
- ДАТ-М-01, ДАТ-М-05, ДАТ-М-06 - от -40 до +50 °С;
- ДАТ-М-02, ДАТ-М-03, ДАТ-М-04 - от -60 до +50 °С.

Поверка датчика-сигнализатора:

Поверка осуществляется в соответствии с методикой поверки, которое является приложением А к руководству по эксплуатации.
Основными средствами поверки прибора являются поверочные газовые смеси ГСО-ПГС 3905-87, 3906-87 CH₄-воздух, выпускаемые в баллонах под давлением.
Государственную поверку датчика-сигнализатора можно производить в ближайшем подразделении ЦСМ (Центра Стандартизации и метрологии), при наличии у него соответствующих поверочных газовых смесей, а также на предприятии-изготовителе.

Варианты монтажа датчиков-газоанализаторов

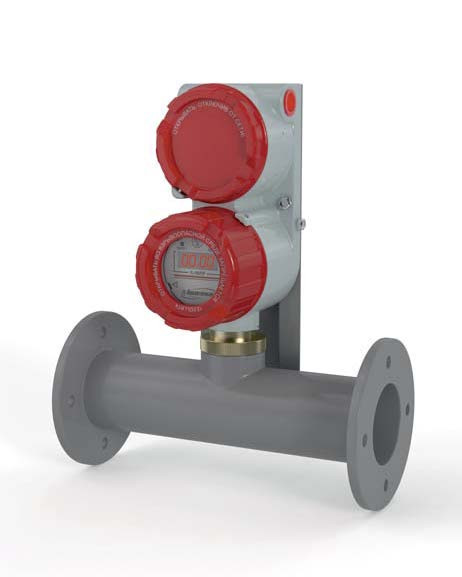

Комплект для монтажа на трубу с козырьком брызгозащитным ИБЯЛ.745423.029	Пост со светозвуковой сигнализацией и клеммной коробкой
Комплект для монтажа на воздуховоде	Комплект для монтажа на газоходе
