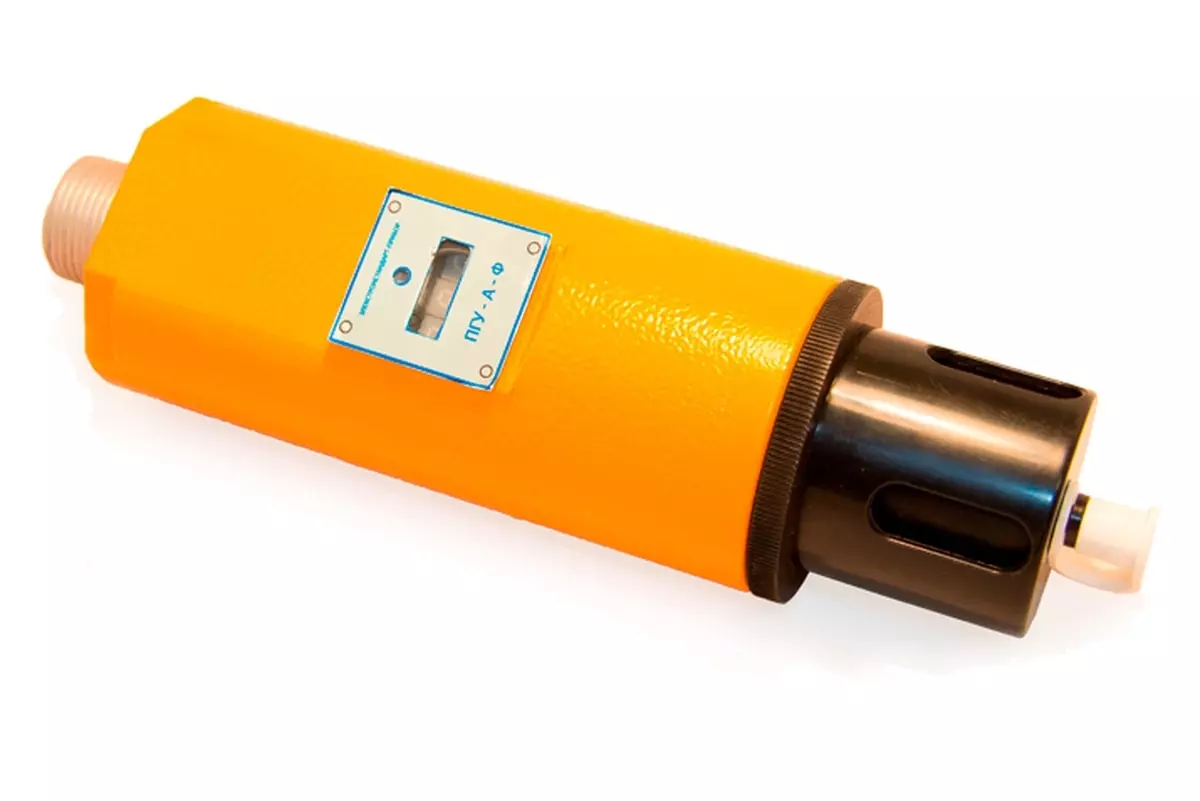

ПГУ-А преобразователь газоаналитический универсальный взрывозащищённый стационарный
Доставка: На завтра
Время работы: с 9:00 до 18:00
Выходные дни: сб, вс
Краткое описание оборудования
Тип оборудования: Газоанализаторы
Производитель оборудования: Газоаналит (Россия)
Страна происхождения: Россия
Серия: ПГУ
Модель: ПГУ-А
Гарантия: 1 год
Госреестр средств измерений РФ: НЕ внесен
Поверка: входит в стоимость
Межповерочный интервал: 12 месяцев
Газовый преобразователь ПГУ-А представляет собой электрический стационарный взрывозащищённый одноканальный прибор непрерывного действия с диффузионным пробоотбором (без встроенного насоса).
Данное изделие внесено в Государственный реестр средств измерений и поставляется с обязательной госповеркой.
Преобразователи производятся в четырёх исполнениях, отличающихся принципом действия:
- ПГУ-А-Т – термокаталитический;
- ПГУ-А-О – оптический;
- ПГУ-А-Э – электрохимический;
- ПГУ-А-Ф – фотоионизационный.
Корпуса приборы выпускаются в двух конструктивных вариантах: из нержавеющей стали и окрашенного алюминия.
Для отображения концентрации в режиме реального времени преобразователи могут иметь светодиодный индикатор.
Преобразователь имеет следующие выходные сигналы:
- аналоговый токовый выходной сигнал (4-20) мА в диапазоне измерений;
- цифровой сигнал RS-485 с протоколом Modbus RTU;
- цифровой интерфейс, протокол HART 7.
Область применения:
• на буровых и добывающих платформах, в местах установки технологического оборудования в процессе добычи и переработки нефти и газа;• на нефте- и газоперекачивающих станциях магистральных нефте- и газопроводов;
• резервуаров хранения нефти и нефтепродуктов, а также сжиженного газа;
• на предприятиях химической и металлургической промышленности лакокрасочных производствах, производствах удобрений и пластмасс;
• склады ГСМ, нефтебазы;
• на предприятиях топливно-энергетического комплекса: котельных, топочных;
• на наливных эстакадах и морских терминалах и т.д
Особенности и преимущества:
- 3-х цветный индикатор состояния отображает режимы работы устройства («норма», «неисправность», «тревога»);- светодиодный 3-х значный индикатор (при наличии) отображает данные по текущей концентрации измеряемого газа;
- возможность проведения калибровки, установки «0» и обслуживания прибора без демонтажа, в полевых условиях (с использованием HART-коммуникатора или магнитного ключа).
Диапазоны измерений и пределы допускаемой основной погрешности преобразователей ПГУ-А-Т
|
Тип преобразователя |
Определяемый компонент |
Диапазон показаний объёмной доли определяемого компонента, % |
Диапазон измерений объёмной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности, объёмная доля определяемого компонента, % |
|
ПГУ-А-Т-метан |
СН4 |
от 0 до 4,4 |
от 0 до 2,2 |
± 0,22 |
|
ПГУ-А-Т-пропан |
С3Н8 |
от 0 до 1,7 |
от 0 до 0,85 |
± 0,085 |
|
ПГУ-А-Т-водород-4 |
Н2 |
от 0 до 4 |
от 0 до 2 |
± 0,2 |
|
ПГУ-А-Т-гексан |
С6Н14 |
от 0 до 1 |
от 0 до 0,5 |
± 0,05 |
|
ПГУ-А-Т-ацетилен |
С2Н2 |
от 0 до 2,3 |
от 0 до 1,15 |
± 0,115 |
|
ПГУ-А-Т-акрилонитрил |
C3H3N |
от 0 до 2,8 |
от 0 до 1,4 |
± 0,14% |
Примечания:
1) Диапазон показаний в единицах измерений объёмной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.
2) Диапазон измерений в единицах измерений объёмной доли определяемого компонента, %, соответствуют диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР.
|
Тип преобразователя |
Определяемый компонент |
Диапазон показаний содержания определяемого компонента |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности |
|
|
абсолютной |
относительной |
||||
|
ПГУ-А-О-метан |
СН4 |
от 0 до 4,4 % об.д. |
от 0 до 2,2 % об.д. |
± 0,13 % об.д. |
- |
|
ПГУ-А-О-пропан |
С3Н8 |
от 0 до 1,7 % об.д. |
от 0 до 0,85 % об.д. |
± 0,051 % об.д. |
- |
|
ПГУ-А-О-гексан |
С6Н14 |
от 0 до 1,0 % об.д. |
от 0 до 0,5% об.д. |
± 0,03 % об.д. |
- |
|
ПГУ-А-О-ацетилен |
С2Н2 |
от 0 до 2,3 % об.д. |
от 0 до 1,15 % об.д. |
± 0,069 % об.д. |
- |
|
ПГУ-А-О-этан |
C2H6 |
от 0 до 2,5 % об.д. |
от 0 до 1,25% об.д. |
± 3 % НКПР |
|
|
ПГУ-А-О-бутан |
C4H10 |
от 0 до 1,4 % об.д. |
от 0 до 0,7 % об.д. |
± 3 % НКПР |
|
|
ПГУ-А-О-изобутан |
и-C4H10 |
от 0 до 1,3 % об.д. |
от 0 до 0,65 % об.д. |
± 3 % НКПР |
|
|
ПГУ-А-О-пентан |
C5H12 |
от 0 до 1,4 % об.д. |
от 0 до 0,7 % об.д. |
± 3 % НКПР |
|
|
ПГУ-А-О-циклогексан |
C6H12 |
от 0 до 1,2 % об.д. |
от 0 до 0,6 % об.д. |
± 5 % НКПР |
|
|
ПГУ-А-О-гептан |
C7H16 |
от 0 до 1,1 % об.д. |
от 0 до 0,55 % об.д. |
± 5 % НКПР |
|
|
ПГУ-А-О-пропилен |
C3H6 |
от 0 до 2 % об.д. |
от 0 до 1 % об.д. |
± 3 % НКПР |
|
|
ПГУ-А-О-метиловый спирт |
CH3OH |
от 0 до 5,5 % об.д. |
от 0 до 2,75% об.д. |
± 5 % НКПР |
|
|
ПГУ-А-О-этиловый спирт |
C2H5OH |
от 0 до 3,1 % об.д. |
от 0 до 1,55% об.д. |
± 5 % НКПР |
|
|
ПГУ-А-О-этилен |
C2H4 |
от 0 до 2,3 % об.д. |
от 0 до 1,15 % об.д. |
± 3 % НКПР |
|
|
ПГУ-А-О-толуол |
С6Н5СН3 |
от 0 до 1,1 % об.д. |
от 0 до 0,55% об.д. |
± 5 % НКПР |
|
|
ПГУ-А-О-бензол |
С6Н6 |
от 0 до 1,2 % об.д. |
от 0 до 0,6 % об.д. |
± 3 % НКПР |
|
|
ПГУ-А-О-ацетон |
СН3СОСН3 |
от 0 до 2,5 % об.д. |
от 0 до 1,25 % об.д. |
± 3 % НКПР |
|
|
ПГУ-А-О-этилбензол |
C8H10 |
от 0 до 1 % об.д. |
от 0 до 0,5 % об.д. |
± 5 % НКПР |
|
|
ПГУ-А-О-метил-третбутиловый эфир |
CH3СО(CH3) |
от 0 до 1,5 % об.д. |
от 0 до 0,75 % об.д. |
± 5 % НКПР |
|
|
ПГУ-А-О-параксилол |
п-C8H10 |
от 0 до 1,1 % об.д. |
от 0 до 0,55 % об.д. |
± 5 % НКПР |
|
|
ПГУ-А-О-орто-ксилол |
о-C8H10 |
от 0 до 1 % об.д. |
от 0 до 0,5 % об.д. |
± 5 % НКПР |
|
|
ПГУ-А-О-изопропиловый спирт |
(CH3)2CHOH |
от 0 до 2 % об.д. |
от 0 до 1 % об.д. |
± 5 % НКПР |
|
|
ПГУ-А-О-диоксид углерода |
СО2 |
от 0 до 2 % об.д. |
от 0 до 2 % об.д. |
± (0,03 + 0,05 СХ**) % об.д. |
- |
|
ПГУ-А-О-диоксид углерода |
|
от 0 до 5 % об.д. |
от 0 до 5 % об.д. |
± (0,03 + 0,05 СХ**) % об.д. |
- |
|
ПГУ-А-О-нефтепродукты* |
пары бензина неэтилированного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
- |
|
пары топлива дизельного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
- |
|
|
пары керосина |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
- |
|
|
пары уайт-спирита |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
- |
|
|
пары топлива для реактивных двигателей |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
- |
|
|
пары бензина автомобильного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
- |
|
|
пары бензина авиационного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
- |
|
Примечания:
* - градуировка преобразователей ПГУ-А-О-нефтепродукты осуществляется изготовителем на один из определяемых компонентов:
- бензин неэтилированный по ГОСТ Р 51866-2002;
- топливо дизельное по ГОСТ 305-2013;
- керосин по ГОСТ Р 52050-2006;
- уайт-спирит по ГОСТ 3134-78;
- топливо для реактивных двигателей по ГОСТ 10227-2013;
- бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для ре- активных двигателей и топочному мазуту»;
- бензин авиационный по ГОСТ 1012-2013.
** - СX - значение содержания определяемого компонента на входе преобразователя.
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности |
||
|
объёмной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной |
||
|
ПГУ-А-Э-сероводород-10 |
Н2S |
от 0 до 2,1 млн-1 |
от 0 до 3 |
± 0,53 млн-1 |
- |
|
ПГУ-А-Э-сероводород-20 |
от 0 до 2,1 млн-1 |
от 0 до 3 |
± 0,53 млн-1 |
- |
|
|
ПГУ-А-Э-сероводород-45 |
от 0 до 7 млн-1 |
от 0 до 10 |
± 1,8 млн-1 |
- |
|
|
ПГУ-А-Э-сероводород-50 |
от 0 до 7 млн-1 |
от 0 до 10 |
± 1,8 млн-1 |
- |
|
|
ПГУ-А-Э-сероводород-85 |
от 0 до 7 млн-1 |
от 0 до 10 |
± 1,8 млн-1 |
- |
|
|
ПГУ-А-Э-сероводород-100 |
от 0 до 7 млн-1 |
от 0 до 10 |
± 1,8 млн-1 |
- |
|
|
ПГУ-А-Э-кислород |
О2 |
от 0 до 30 % |
- |
± (0,2 + 0,04 СХ) % |
- |
|
ПГУ-А-Э-водород |
Н2 |
от 0 до 2 % |
- |
± (0,2 + 0,04 СХ) % |
- |
|
ПГУ-А-Э-оксид углерода |
СО |
от 0 до 17 млн-1 |
от 0 до 20 |
± 4,3 млн-1 |
- |
|
ПГУ-А-Э-диоксид азота |
NO2 |
от 0 до 1 млн-1 |
от 0 до 2 |
± 0,26 млн-1 |
- |
|
ПГУ-А-Э-диоксид серы |
SО2 |
от 0 до 3,8 млн-1 |
от 0 до 10 |
± 0,94 млн-1 |
- |
|
ПГУ-А-Э-аммиак-0-70 |
NH3 |
от 0 до 28 млн-1 |
от 0 до 20 |
± 7,1 млн-1 |
- |
|
ПГУ-А-Э-аммиак-0-500 |
от 0 до 99 млн-1 |
от 0 до 70 |
не нормированы |
- |
|
|
ПГУ-А-Э-хлор |
Cl2 |
от 0 до 0,33 млн-1 |
от 0 до 1 |
± 0,08 млн-1 |
- |
|
ПГУ-А-Э-хлорид водорода |
НСl |
от 0 до 3,3 млн-1 |
от 0 до 5 |
± 0,49 млн-1 |
- |
|
ПГУ-А-Э-фторид водорода |
HF |
от 0 до 0,6 млн-1 |
от 0 до 0,5 |
± 0,14 млн-1 |
- |
|
ПГУ-А-Э-формальдегид |
CH2O |
от 0 до 0,4 млн-1 |
от 0 до 0,5 |
± 0,1 млн-1 |
- |
|
ПГУ-А-Э-оксид азота |
NO |
от 0 до 4 млн-1 |
от 0 до 5 |
± 1 млн-1 |
- |
|
ПГУ-А-Э-оксид этилена |
C2H4O |
от 0 до 1,6 млн-1 |
от 0 до 3 |
± 0,41 млн-1 |
- |
|
ПГУ-А-Э-несимметричный диметилгидразин |
C2H8 N2 |
от 0 до 0,12 млн-1 |
от 0 до 0,3 |
± 0,03 млн-1 |
- |
|
ПГУ-А-Э-метанол |
СН3OH |
от 0 до11,2 млн-1 |
от 0 до 15 |
± 2,8 млн-1 |
- |
|
ПГУ-А-Э-метил-меркаптан |
СН3SН |
от 0 до 0,4 млн-1 |
от 0 до 0,8 |
± 0,1 млн-1 |
- |
|
ПГУ-А-Э-этил-меркаптан |
С2Н5SН |
от 0 до 0,4 млн-1 |
от 0 до 1 |
± 0,1 млн-1 |
- |
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности |
||
|
объёмной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной |
||
|
ПГУ-А-Ф-изобутилен-0-20 |
i-С4Н8 |
от 0 до 19,3 млн-1 |
от 0 до 45 |
± 5,1 млн-1 |
- |
|
ПГУ-А-Ф-изобутилен-0-200 |
от 0 до 43 млн-1 |
от 0 до 100 |
± 11 млн-1 |
- |
|
|
ПГУ-А-Ф-изобутилен- 0-2000* |
от 0 до 43 млн-1 |
от 0 до 100 |
± 11 млн-1 |
- |
|
|
ПГУ-А-Ф-этилен |
С2Н4 |
от 0 до 86 млн-1 |
от 0 до 100 |
± 21 млн-1 |
- |
|
ПГУ-А-Ф-бензол |
С6Н6 |
от 0 до 1,5 млн-1 |
от 0 до 5 |
± 0,38 млн-1 |
- |
|
ПГУ-А-Ф-метил- меркаптан |
СН3SН |
от 0 до 0,4 млн-1 |
от 0 до 0,8 |
± 0,1 млн-1 |
- |
|
ПГУ-А-Ф-этил- меркаптан |
С2Н5SН |
от 0 до 0,4 млн-1 |
от 0 до 1 |
± 0,1 млн-1 |
- |
|
ПГУ-А-Ф-диэтиламин |
C4H11N |
от 0 до 9,8 млн-1 |
от 0 до 30 |
± 1,6 млн-1 |
- |
|
ПГУ-А-Ф-сероуглерод |
CS2 |
от 0 до 3,1 млн-1 |
от 0 до 10 |
± 0,79 млн-1 |
- |
|
ПГУ-А-Ф-фенол |
C6H6O |
от 0 до 0,25 млн-1 |
от 0 до 1 |
± 0,06 млн-1 |
- |
|
ПГУ-А-Ф-тетрафторэтилен |
C2F4 |
от 0 до 7,2 млн-1 |
от 0 до 30 |
± 1,2 млн-1 |
- |
Примечание: * - диапазон показаний объёмной доли изобутилена для преобразователя ПГУ-А-Ф-изобутилен-0-2000 от 0 до 2000 млн-1.
|
Характеристики |
Значения |
|
Определяемые газы |
кислород, диоксид углерода, вредные газы, горючие газы и пары горючих жидкостей (в том числе - паров нефтепродуктов) |
|
Госповерка |
есть |
|
Выходные сигналы: |
аналоговый выходной сигнал (4-20) мА в диапазоне измерений (3,2 - 20) мА |
|
RS-485 с протоколом Modbus RTU |
|
|
цифровой интерфейс, протокол HART 7 |
|
|
четырёхзнаковый индикатор (в зависимости от модификации) |
|
|
Материал корпуса |
нержавеющая сталь марки 316 |
|
Предел допускаемой вариации выходных сигналов, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в рабочих условиях эксплуатации на каждые 10 °С от нормальной, в долях от пределов допускаемой основной погрешности |
± 0,2 |
|
Предел допускаемого времени установления выходного сигнала, Т0,9 д, с: |
|
|
- для преобразователей ПГУ-А-Т |
30 |
|
- - для преобразователей ПГУ-А-Э, ПГУ-А-О, ПГУ-А-Ф |
60 |
|
Пределы допускаемого изменения выходного сигнала за 1 сутки непрерывной работы, в долях от пределов допускаемой основной погрешности |
± 0,5 |
|
Напряжение постоянного тока, В |
от 18 до 32 |
|
Потребляемая электрическая мощность, Вт, не более |
2 |
|
Рабочие условия эксплуатации: |
|
|
- температура окружающего воздуха, °С: |
|
|
· для преобразователей ПГУ-А-Т |
от -60 до +90 |
|
· для преобразователей ПГУ-А-О |
от -60 до +85 |
|
· для преобразователей ПГУ-А-Э |
от -60 до +75 |
|
· для преобразователей ПГУ-А-Ф |
от -40 до +75 |
|
· для преобразователей ПГУ-А-Т, ПГУ-А-О (для температурного класса Т6) |
от -60 до +75 |
|
- относительная влажность воздуха при температуре 35 °С, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Защита корпуса от пыли и влаги по ГОСТ 14254-2015 |
IP66 |
|
Маркировка взрывозащиты |
1Ex d ib IIС T6 Gb |
|
Габаритные размеры, мм, не более |
Ø50×150 |
|
Масса, кг, не более |
0,65 |
|
Время прогрева преобразователей, мин, не более |
10 |
|
Средняя наработка на отказ, ч, не менее |
35000 |
|
Средний срок службы, лет, не менее |
10 |
|
Гарантия |
2 года |
|
Межповерочный интервал, мес: |
12 |
|
- для модификации ПГУ-А-О |
24 |
- Преобразователь газоаналитический универсальный
- Защитный кожух
- Калибровочная камера
- Магнитный ключ
- Руководство по эксплуатации
- Методика поверки
- Паспорт
- Программное обеспечение (тестовая программа) на CD-диске
Варианты оплаты заказа
Мы работаем как с юридическими, так и с физическими лицами. Ознакомьтесь внимательно со способами совершения платежа.
Межбанковский перевод
Юр.лица и индивидуальные предприниматели могут оплатить заказ банковским перечислением по расчетному счету. Оформите заявку на сайте или пришлите запрос на счет любым удобным способом. Счета выставляются как с НДС, так и без налога на добавленную стоимость.
Банковская карта
Мы принимаем банковские карты любых платежных систем:
- VISA
- MasterCard
- МИР
- Union Pay
Для оплаты картой оформите заказ на сайте или пришлите ваш запрос любым удобным вам способом. Менеджер вышлет вам ссылку пройдя по которой вы сможете сделать платеж. По завершению вы получите электронный чек, подтверждающий оплату.
Система быстрых платежей СБП (QR-код), Я-Pay, МТС-Pay
Вы можете совершить платеж с помощью СБП по куар коду, яндекс пэй или МТС пэй прислав запрос любым удобным вам способом. Менеджер вышлет вам ссылку пройдя по которой вы сможете сделать платеж. По завершению вы получите электронный чек, подтверждающий оплату.
Беспроцентная рассрочка
Для наших покупателей доступен вариант беспроцентной рассрочки на 6 недель от сервиса ПОДЕЛИ. Это не кредит, не нужен кредитный договор и ожидание одобрения. Решение по предоставлению рассрочки принимается моментально, одобряется более 90% заявок. Данный сервис работает только с физическими лицами. Для получения счета с рассрочкой оформите заказ на сайте или пришлите ваш запрос любым удобным вам способом. Менеджер вышлет вам ссылку пройдя по которой вы сможете сделать платеж. По завершению вы получите электронный чек, подтверждающий оплату.
Варианты доставки товаров
До терминала транспортной компании
По предварительной договоренности мы можем доставить ваш заказ на терминал в городе отправления бесплатно, для дальнейшей отправки в город назначения за ваш счет, либо мы можем включить в счет стоимость доставки до терминала ТК в городе получателя. По согласованию вы можете выбрать следующие транспортные компании:
- Деловые линии
- ПЭК
- СДЭК
- ГТД (КИТ)
- Желдорэкспедиция
Курьером до двери
Это самый удобный способ получить Ваш заказ не выходя из дома или офиса, где бы вы не находились. От вас потребуется только согласовать время и адрес прибытия курьера. Вы можете выбрать любую удобную курьерскую службу:
- СДЭК
- DPD
- КСЭ
- PonyExpress
Самовывоз с нашего склада
При наличии товара на нужном вам складе, вы можете забрать вашу покупку самовывозом. Для получения товара вам потребуется доверенность или печать организации. Так же вы можете вызвать любую транспортную компанию на наш склад для забора груза.
Похожие товары
В случае выявления дефектов необходимо обратиться к продавцу, который принимает и отправляет рекламацию производителю. Для ускорения процесса рассмотрения вопроса рекомендуется предоставить фотографии, отображающие дефект.
