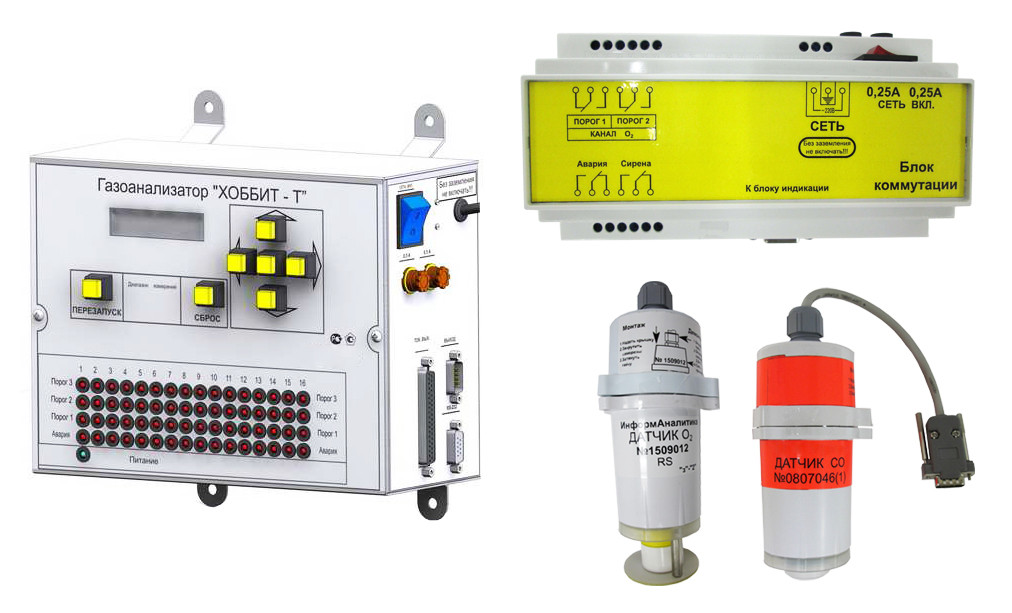

ХОББИТ-Т (исполнение для КНС) газоанализатор многоканальный с цифровой индикацией стационарный

Применяется для контроля нормального содержания объёмной доли кислорода, а также опасной загазованности газовоздушной среды канализационных насосных станций (КНС) горючими газами, сероводородом, угарным газом, аммиаком и другими опасными биогазами, образующихся в следствии брожения и разложения органических веществ.

Также используется для мониторинга за взрывоопасными и токсичными газами, скапливающиеся при аварийных или несанкционированных выбросах в систему канализации нефтепродуктов или вредных химических веществ.

Газоанализатор ХОББИТ-Т в исполнении для канализационных насосных станций имеет подогреваемые осушаемые газочувствительные сенсоры (датчики) (для удаления конденсата с них) и представляют собой стационарные многоканальные (до 16 каналов измерения) приборы газового анализа автоматического непрерывного принципа работы с диффузионным пробоотбором (без встроенного насоса).

В канализационных насосных станциях, как правило, необходимо измерять газоанализатором пять основных газов: сероводород (H₂S), аммиак (NH₃), метан (CH₄), кислород (O₂), угарный газ (СО).

Количество каналов = количеству выносных блоков датчиков (БД) ХОББИТ-Т

Газоанализаторы ХОББИТ-Т выпускаются по техническим условиям ЛШЮГ.413411.010 ТУ, внесены в Государственный реестр средств измерений Российской Федерации и отгружаются Покупателям со свежей заводской первичной поверкой.

Поверка включена в стоимость прибора. Межповерочный интервал – 1 раз в год.

Обратите внимание: Газоанализаторы ХОББИТ-Т исполнений И22Д0, И22Д1 (без цифровой индикации / с 2-х строчным знакосинтезирующим ЖК-дисплеем, крепление на DIN-рейку) - СНЯТЫ с производства и заменены на исполнение И22Д2.

Описание газоанализатора

В соответствии с пунктом 5.4.16 ПОТ Р М-025-2002 «Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства» помещения КНС должны быть оборудованы стационарными приборами анализа воздуха – газоанализаторами или газосигнализаторами для постоянного мониторинга за содержанием взрывоопасных и токсичных газов, а также кислорода.
Для определения какие газы необходимо контролировать в канализационных насосных станциях, нужно учитывать вероятность возникновения опасных концентраций того или иного вещества и возможное время воздействия этих вредных компонентов на работников.
Для выносных блоков сенсоров ХОББИТ-Т, расположенных непосредственно в месте измерения газов, степень защиты корпуса от пыли и влаги по ГОСТ 14254 равна IP54 (по отдельному заказу – IP65), кроме того, предприняты дополнительные действия для снижения воздействия вредных условий эксплуатации прибора. Блоки индикации и блоки реле монтируются в операторской, где есть присутствие персонала и имеют степень защиты оболочки IP50.

Особенности и преимущества:

• общее количество выносных блоков датчиков до 16 (в любых сочетаниях газов и количества датчиков, но не более 16ти в сумме);
• возможность соединения выносных блоков датчиков с блоком индикации «гирляндой» и «звездой»;
• встроенная светозвуковая сигнализация;
• по отдельному заказу есть возможность снабжения газоанализатора взрывозащищёнными выносными блоками датчиков ХОББИТ-ТВ с блоком искрозащиты;
• комплектуется блоками реле для коммутации исполнительного оборудования (клапаны, вентиляционные устройства, световые и звуковые оповещатели);
• связь с ПК посредством цифрового интерфейса RS232 или RS485;
• сенсоры газоанализатора имеют подогреваемый вид, устойчивый к конденсату и агрессивной среде.
• газоанализатор имеет токовый и релейный выход для управления внешними устройствами – включением аварийной вентиляции, сирены, клапана и других устройств.

Перечень поверочных газовых смесей, применяемые для поверки газоанализатора

Измеряемый газ	ПГС № 1	ПГС № 2	ПГС № 3
Угарный газ CO, мг/м3	(25 ± 5)	(70 ± 7)	(110 ± 10)
Сероводород H2S, мг/м3	(6,5 ± 1,5)	(17,5 ± 2)	(27 ± 3)
Хлор Cl2, мг/м3	(2,2 ± 1,2)	(13 ± 2,4)	(23,6 ± 2,4)
Аммиак NH3, мг/м3	(40 ± 20)	(310 ± 30)	(550 ± 50)
Углекислый газ CO2, об.%	(0,3 ± 0,15)	(2,5 ± 0,25)	(4,5 ± 0,5)
Метан CH4, об.%	(0,32 ± 0,1)	(1,21 ± 0,21)	(2,1 ± 0,1)
Кислород О2, об.%	(3 ± 2)	(15,5 ± 2,9)	(28,5 ± 2,5)

Список нормативных документов, регламентирующих применение стационарных газоанализаторов исполнения Хоббит-Т (для КНС):
- ГОСТ 12.3.006 - 75 «ССБТ. Эксплуатация водопроводных и канализационных сооружений и сетей»;
- ПОТ Р М-025-2002 «Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства»;
- ПБ 09-594-03 «Правила безопасности при производстве, хранении, транспортировании и применении хлора»;
- ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления».

Блок индикации в исполнении И21

Блок индикации размещён в металлическом корпусе с двумя кронштейнами для крепления к щиту или стене. Для соединения с другими блоками газоанализатора и внешними устройствами на боковых панелях блока установлены разъёмы.
Блок индикации изготовлен в малогабаритном корпусе с устройствами крепления на DIN-рейку.

Блок датчиков ХОББИТ-ТВ (взрывозащищённый)

Блок датчиков с разъёмом DB-9

Блок датчиков с разъёмом PASS 5746

Блок коммутации БР10

Блок коммутации предназначен для управления дополнительным исполнительным оборудованием. Блоки коммутации БР10 позволяют задавать включения реле по условиям, определяемым Потребителем. Например, возможно задать включение реле №3 блока коммутации БР10 №2 по превышению порога 1 в каналах №1, №7 и №16 и т.п.

Универсальная монтажная коробка МКУ

Состоит из монтажной коробки «Tyco-67049», в которую установлена печатная плата с клеммными зажимами.

Монтажная коробка малая (МКБ)

Состоит из монтажной коробки «Tyco-67010» и четырёх клеммных зажимов «WAGO 222-413».
