АНКАТ-7670 газоанализатор измерения уровня одоризации (меркаптанов) автоматический стационарный
Доставка: Через 3 дня
Время работы: с 9:00 до 18:00
Выходные дни: сб, вс
Краткое описание оборудования
Тип оборудования: Газоанализаторы
Производитель оборудования: Газоаналит (Россия)
Страна происхождения: Россия
Серия: АНКАТ
Модель: АНКАТ-7670
Гарантия: 1 год
Госреестр средств измерений РФ: внесен
Поверка: входит в стоимость
Межповерочный интервал: 12 месяцев
Газовый анализатор АНКАТ-7670 является серийным измерительным прибором для проведения непрерывного циклического анализа массовой концентрации меркаптанов (одоризации) в природном газе. Газоанализатор полностью соответствует всем требованиям ГОСТ 5542-87 и ВРД 39-1.10-069-2002. Применяется данный прибор в станциях газораспределения (на газопроводах среднего и высокого давления от 3 до 12 атм. ±10%, и объёмным расходом газа от 1000 до 200000 м3/ч).
Выпускается данный газоанализатор в двух модификациях:
1. АНКАТ-7670 ИБЯЛ.413411.044 стационарный газоанализатор для измерения массовой концентрации меркаптанов в природном газе (CD с программным обеспечением в комплекте), питание ~220 В;
2. АНКАТ-7670-РП ИБЯЛ.413411.044-01 стационарный газоанализатор для измерения массовой концентрации меркаптанов в природном газе (CD с программным обеспечением в комплекте), питание ~220 В или =24 В.

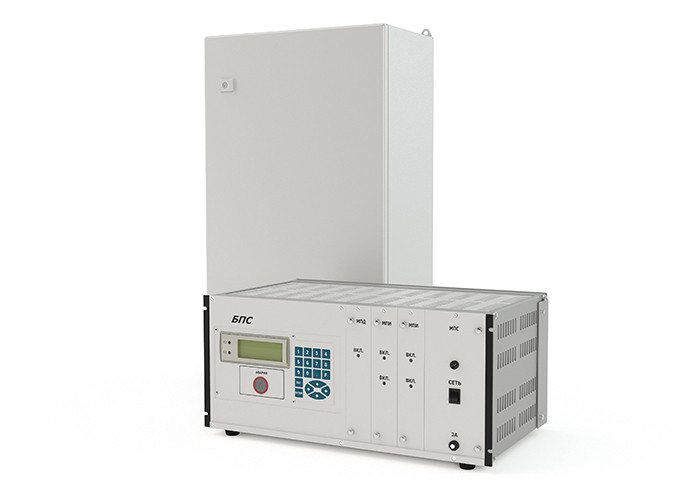

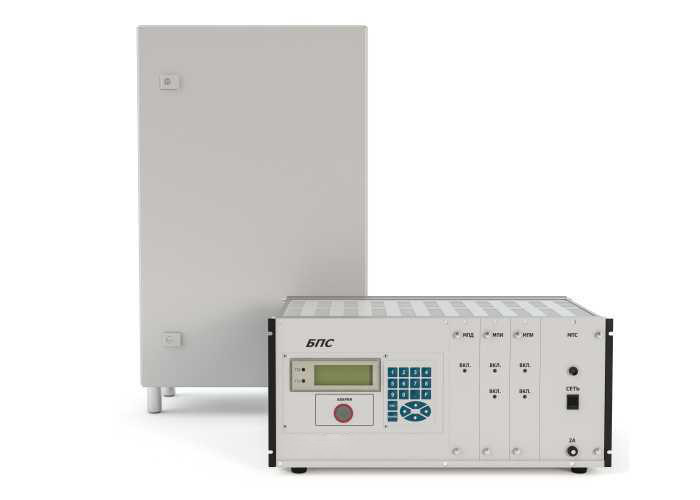

Конструкция прибора представляет собой стационарный блок питания и сигнализации, соединённый с помощью кабеля с блоком отбора пробы. Блок питания и сигнализации устанавливается вне взрывоопасной зоны. Блок отбора пробы имеет взрывозащиту 1ExibdIIBT4 X и может размещаться во взрывоопасной зоне класса IIВ Т4.
Газоанализатор внесён в государственный реестр средств измерений Российской Федерации, является средством измерения и поставляется с обязательной первичной метрологической поверкой. Поверка подтверждается клеймом ОТК в паспорте на газоанализатор и внесением информации о поверке в систему АРШИН, т.е. результаты госповерки подтверждаются сведениями в Федеральном информационном фонде по обеспечению единства измерений.
Отличительные особенности и преимущества:
- регулирование циклов измерений;
- самодиагностика системы;
- световая и звуковая сигнализации;
- время между калибровками 6 месяцев;
- выдача результатов измерений на пульт управления;
- калибровка измеряющего датчика без демонтажа;
- запись измерений за последние 30 дней с указанием даты и времени (память энергозависима);
- входные сигналы: 4-20 мА, RS-232 и RS-485;
- два порога срабатывания;
- измерение меркаптановой серы;
- возможность работать от сети 220В или 24В (модификация ИБЯЛ.413411.044-01).
Компания ООО НПП “ГазоАналит” специализируется на оснащении предприятий уникальными измерительными системами. Имеются все сертификаты и сопроводительные документы. Если вам необходима консультация по стационарному газоанализатору АНКАТ-7670, обратитесь к нашим менеджерам по электронной почте или в онлайн-чат, мы ответим на все Ваши вопросы.
| Характеристики | Значения | Примечания |
| Диапазон измерения массовой концентрации меркаптанов (R-SH), мг/м3 | 0 - 80 | этилмеркаптан (C2H5SH) |
| Диапазон показаний массовой концентрации серы меркаптановой, мг/м3 | 0 - 40 | |
| Диапазон значений порогов, мг/м3 | от 10 до 70 | стандартная установка порог 1 - 10 мг/м3 порог 2 - 40 мг/м3 |
| Предел допускаемой основной абсолютной погрешности АНКАТ-7670, мг/м3 | ± 2 | на участке 0 - 10 |
| ± (2 + 0,2х(СВХ-10)) | на участке 10 - 80 | |
| Время прогрева АНКАТ 7670, мин, не более | 60 | |
| Напряжение питания АНКАТ7670, В: | ||
| - основное | 220 | |
| - резервное | 24 | только для АНКАТ-7670-РП |
| Потребляемая мощность, В·А | 60 | |
| Температура окружающей среды, °С: | ||
| - БПС | от +5 до +40 | |
| - БОП | от -45 до +40 | |
| Максимальное расстояние от БОП до БПС, м | 150 | |
| Выходные характеристики: | ||
| - токовый выход | 4 - 20 | |
| - цифровой выход | RS232, RS485 | |
| - «сухие» контакты реле | 220 В, 2,5 А | пороги, отказ, откл. питания |
| Габаритные размеры газоанализатора АНКАТ-7670, мм: | масса, кг | |
| - БПС | 480×290×220 | 8 |
| - БОП | 250×400×670 | 25 |
| Срок службы, лет, не менее: | ||
| - газоанализатора | 10 | |
| - ЭХЯ (электрохимической ячейки) | 3 |

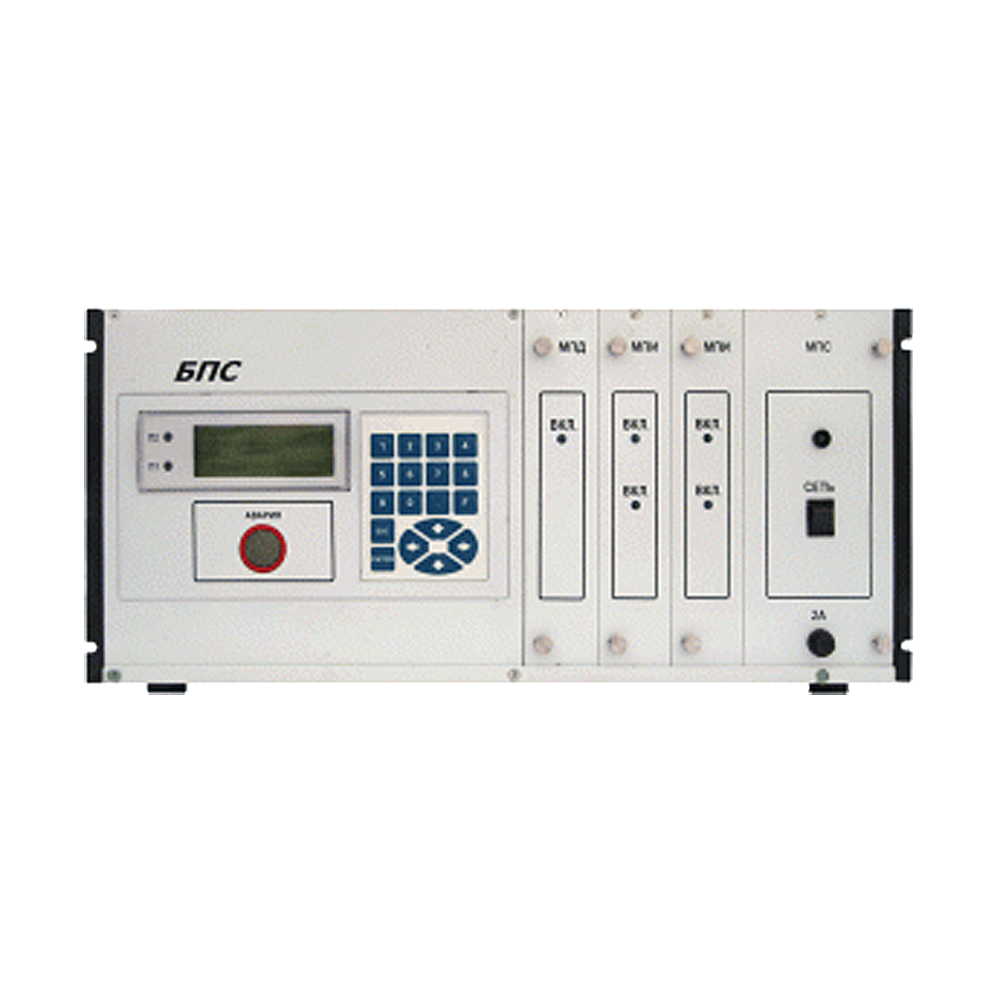

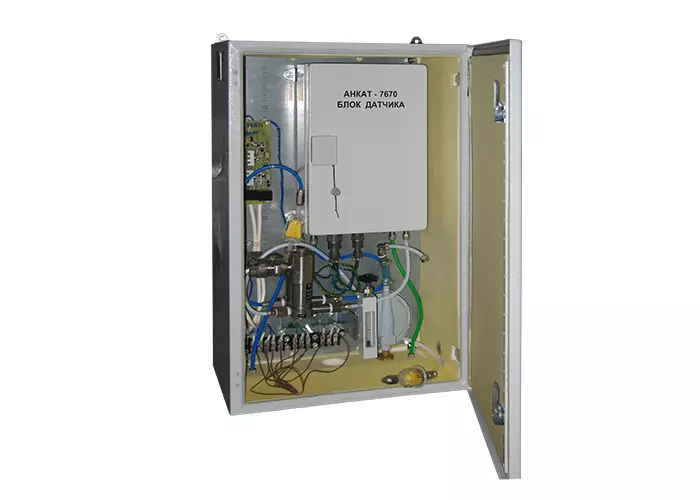

Газоанализатор АНКАТ-7670 состоит из блока отбора пробы (БОП) и блока питания и сигнализации (БПС). В блоке отбора пробы устанавливается датчик (БД). Территориально БПС размещается вне взрывоопасной зоны. БОП может устанавливаться во взрывоопасной зоне класса IIВ Т4.
Маркировка газоанализатора АНКАТ7670 по степени взрывозащиты:
- для БПС - [Exib]IIB;
- для БОП - 1ExibdIIBT4 X.
Степень защиты газоанализатора от попадания внутрь твёрдых тел и воды:
- для БПС - IР20;
- для БОП - IР54.
Рекомендации по монтажу газоанализаторов АНКАТ-7670 на газораспределительных предприятиях и ГРС
Монтаж газоанализатора должен вестись в соответствии со схемой соединения рис. 1 и соответствовать следующим требованиям:
- БПС (блок питания и сигнализации) должен устанавливаться за пределами взрывоопасной зоны;
- БОП (блок отбора пробы) может устанавливаться во взрывоопасных зонах помещений и открытых пространствах, в соответствии с маркировкой взрывозащиты. Для дополнительной защиты БОП от атмосферных осадков рекомендуется устанавливать защитный козырёк с размерами 350×500 (мм);
- подключение БОП к БПС осуществляется согласно схемы соединений, приведённой на рис. 2 (длина кабеля не более 150 м; сопротивление токопроводящих жил, не более – 3О м на жилу; индуктивность – 0,15 мГн; ёмкость – 0,04 мкФ). БОП необходимо заземлить при помощи болта заземления. Заземление БПС осуществляется через трёхпроводную сетевую вилку;
- отбор пробы из газопровода производится в соответствии с ГОСТ 18917-82 через соединитель ИБЯЛ.302317.028 рис. 3, поставляемый в комплекте ЗИП и подключаемый к штуцеру «вход газа» на БОП. Длина соединителя 744 (мм), диаметр трубки выполненный в форме спираль 6 (мм). Трубка заканчивается накидными гайками с резьбой М16×1,5 (мм). Отбор пробы должен осуществляться из верхней части газопровода, в целях исключения попадания в газовый тракт конденсата. Место отбора пробы должно выбираться максимально возможно удалённым от точки ввода в газопровод одоранта;
- не допускается производить отбор пробы из тупиковых участков газопровода и участков со значительным понижением расхода газа;
- сброс газо-воздушной смеси из газоанализатора производится через металлическую трубу, подключённую к штуцеру с наружной резьбой М16×1,5 (мм) «Сброс» на БОП. Диаметр прохода металлической трубы может быть от 10 до 15 (мм), например труба 15×2,8 (мм) ГОСТ 3262-75 с поперечным срезом выходного конца и загибом его вниз. Труба должна быть поднята на высоту не менее двух метров. Общая длина линии сброса газовоздушной смеси не должна превышать 6 метров;
- отбор атмосферного воздуха для продувки БОП должен производиться из зоны с минимально возможным содержанием одоранта. Длина линии отбора не должна превышать 4 метра. Внутренний диаметр линии отбора пробы должен быть не менее 6 (мм). Линия отбора может подключаться к штуцеру «Вход воздуха» трубкой ПВХ.
- газоанализатор АНКАТ-7670;
- комплект ЗИП к АНКАТ-7670;
- ведомость эксплуатационных документов;
- комплект эксплуатационных документов.
В комплект ЗИП для АНКАТ-7670 входят:
- вставка плавкая ВП1-2,0А 250В АГО.481.303 ТУ ИБЯЛ.436111.004 - 5 шт.;
- фильтр топливный GB-202 ИБЯЛ.418311.052 - 2 шт.;
- выносной блок управления и индикации -1 шт.;
- диск с ПО - 1 шт.;
- ключ -1 шт.;
- клемма 1,25-4 YS - 11 шт.;
- розетка DB-9F - 1 шт.;
- корпус DPT-9С - 2 шт.;
- вилка DB-9M - 1 шт.;
- соединитель - 1 шт.;
- ниппель - 2 шт.;
- прокладка - 4 шт.;
- гайка накидная - 4 шт.;
- трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 - 3м.;
- трубка Ф-4Д 4,0х1,0 ГОСТ 22056-76 - 2 м.
По отдельному заказу к АНКАТ-7670 поставляется:
- ячейка электрохимическая в упаковке ИБЯЛ.305649.035-79 (ИБЯЛ.418425.035-101) взамен отработавшей свой ресурс;
- генератор ГДП-102 ИБЯЛ.413142.002 ТУ;
- источник микропотока C2H5SH «ИМ 07-М-А2», 1 - 12 мкг/мин, 100 °С ИБЯЛ.418319.013 ТУ;
- баллоны с ПГС;
- вентиль точной регулировки ИБЯЛ.306577.002-05;
- индикатор расхода ИБЯЛ.418621.002-03;
- кран трёхходовой 5Л4.460.001.
Максимальная ДЛИНА ЛИНИИ связи - 150 м.
Марка соединительного кабеля БД с БС - РПШЭ 5 × 1,5 или любой другой пятижильный кабель с аналогичными техническими характеристиками, наружным диаметром не менее 8,0 и не более 12,5 мм и сопротивлением каждой жилы не более 3 Ом при длине, равной расстоянию от БД до БС и БП. Возможно применение любых пяти медных проводов с наружным диаметром с изоляцией не менее 2,0 и не более 3,0 мм.
Сертификаты на стационарный газоанализатор АНКАТ-7670
На нашем сайте вы всегда можете найти действующие сертификаты и декларации по прибору АНКАТ-7670 .Также документация и сертификаты высылается отдельно по запросу.
Компания ООО НПП “ГазоАналит” обладает многолетним опытом поставки стационарных и портативных анализаторов растворённого кислорода. Для получения консультации рекомендуем вам обращаться к нашим специалистам в онлайн-чат или используя форму обратной связи.
