ОКА-Т газоанализатор токсичных газов электрохимический с цифровой индикацией переносной

Предназначен для одновременного измерения от 1 до 5 опасных массовых концентраций токсичных газов в воздухе рабочей зоны, где возможно скопление вредных веществ.

ОКА-Т представляет собой портативный многокомпонентный газоанализатор с цифровой индикацией с диффузионным пробоотбором с выносным блоком датчиков на кабеле от 6 до 30 метров или со встроенным блоком датчиков (сенсоров).

При помощи данного газоанализатора можно заблаговременно выявить опасные ситуации в результате утечек опасных веществ, скопления газов и паров при проведении ремонтных, сервисных и других видов работ в воздухе рабочей зоны. Перед проведением работ на подземных объектах (колодцы, КНС, тоннели и др.) рекомендовано применять переносные газоанализаторы с выносным блоком датчиков и вентиляторы для продувки колодцев ВСП-500М (на 12 В и 24В) и мобильные вентиляторы SHT (с питанием от сети 220 В).

Принцип работы ОКА основан на преобразовании массовых концентраций газов в электрические параметры первичных преобразователей (сенсоров).

Газоанализаторы делятся на пять основных исполнений:
1. общепромышленное исполнение с выносным блоком датчиков на кабеле от 6 до 30 метров;
2. с выносным блоком датчиков «Хоббит-ТВ» во взрывозащищённом исполнении на кабеле от 6 до 30 метров;
3. общепромышленное исполнение со встроенным блоком датчиков;
4. взрывозащищённая однокомпонентная модификация со встроенным блоком датчиков (исполнение В3а) с питанием от аккумуляторов;
5. взрывозащищённая однокомпонентная модификация со встроенным блоком датчиков (исполнение В3б) с питанием от батареек.

Газоанализаторы взрывозащищённого типа с выносным блоком датчиков, а также общепромышленного исполнения с выносным блоком датчиков и со встроенным датчиком общепромышленного исполнения могут быть как однокомпонентными (на 1 газ), так и многокомпонентными (от 2 до 5 газов).

Серийные газоанализаторы серии ОКА-Т внесены в государственный реестр средств измерений РФ, имеют сертификат об утверждении типа средств измерений, выданный Госстандартом России и поставляются с первичной заводской поверкой. Межповерочный интервал – 1 раз в 12 месяцев.

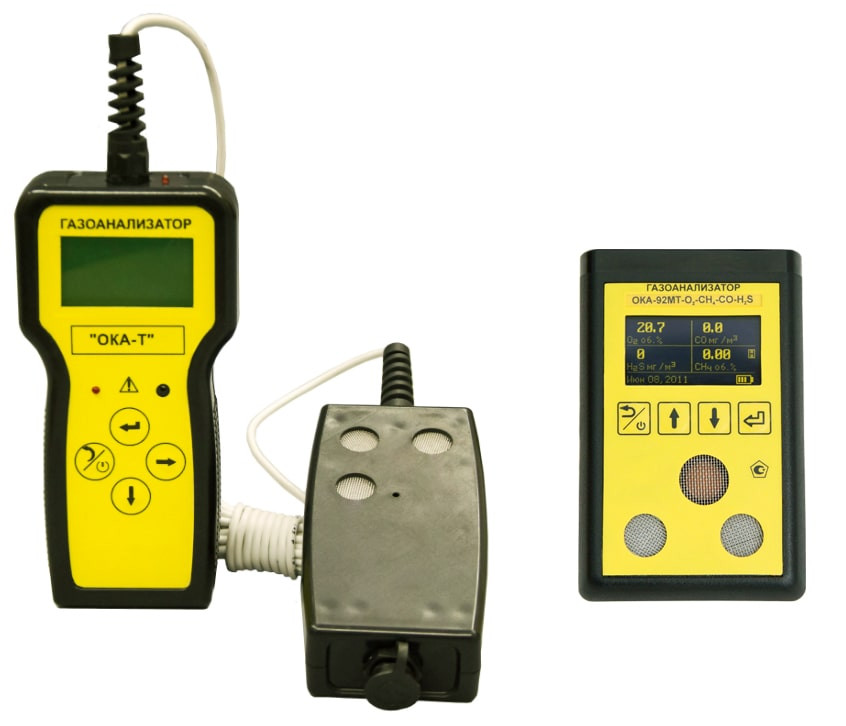

Внешний вид газоанализатора

Взрывозащищённое исполнение со встроенным датчиком (исполнение В3а с питанием от аккумуляторов)	Взрывозащищённое исполнение со встроенным датчиком (исполнение В3б с питанием от батарей)	Взрывозащищённое исполнение с выносным блоком датчиков на кабеле от 6 до 30 метров
Общепромышленное исполнение с выносным блоком датчиков (для колодцев) на кабеле от 6 до 30 метров	Конструктив со встроенным датчиком (индивидуальный)

Особенности и преимущества:

- эксплуатация прибора при отрицательных температурах (до -40 °С);
- компактные массогабаритные размеры;
- электронная установка нуля;
- встроенная звуковая и световая сигнализация;
- возможность изготовления взрывозащищённой модификации газоанализатора;
- возможность применения мобильного телефона с поддержкой беспроводной связи NFC для считывания и архивирования журнала (взрывозащищённое исполнение со встроенным датчиком кислорода «исполнение В3б» с питанием от батареек);
- наличие контроля за разрядом АКБ;
- возможность передачи результатов измерений на компьютер при помощи mini-USB кабеля;
- специальная модификация газоанализатора для применения водоканалами и ЖКХ для работы в колодцах различного типа – с выносным блоком датчиков на кабеле от 6 до 30 метров;
- цифровая индикация результатов измерений на ЖК дисплее;
- средний полный срок службы газоанализатора – 10 лет.

Область применения:

контроль опасного содержания токсичных газов при работе в производственных помещениях, при транспортировке вредных газов, при осуществлении работ в колодцах различного типа, тоннелях и других подземных объектов, а также цистернах, баках и т.п.

Форма и примеры заказа

В обозначении газоанализатора серии ОКА буква «Т» обозначает наличие датчика/датчиков на токсичные газы.
При заказе конкретной модели ОКА-Т обязательно указывать следующее:
- тип исполнения прибора (общепромышленный или взрывозащищённый);
- конструктивное исполнение (с выносным блоком датчиков или встроенным);
- длину соединительного кабеля между блоком индикации и выносным датчиком.

Примеры заказа:
- ОКА-Т (H₂S) переносной газоанализатор токсичных газов с калибровкой по сероводороду с выносным блоком датчиков на кабеле 6 метров, исполнение общепромышленное;
- ОКА-Т (CO, NH₃) персональный газоанализатор токсичных газов с калибровкой по оксиду углерода и аммиаку со встроенным блоком датчиков, исполнение общепромышленное;
- ОКА-Т (NO₂) переносной газоанализатор токсичных газов с калибровкой по диоксиду азота с выносным блоком датчиков Хоббит-ТВ на кабеле 20 метров, исполнение взрывозащищённое.

Поверка газоанализаторов

Поверка газоанализатора ОКА-Т со встроенным или выносным датчиком на токсичные газы проводится в соответствии с методикой поверки один раз в год при помощи ПГС. Газоанализатор проходит первичную метрологическую и государственную поверку, о чём ставится отметка в его паспорте.

Перечень поверочных газовых смесей, применяемые для поверки газоанализатора

Измеряемый газ	ПГС №2, мг/м3	ПГС №4, мг/м3	ПГС №5, мг/м3
Угарный газ (CO - воздух)	(15 ± 2)	(50 ± 5)	(90 ± 10)
Сероводород (H2S - азот)	(7,5 ± 1)	(15 ± 1,5)	(27 ± 3)
Диоксид серы (SO2 - азот)	(7,5 ± 1)	(50 ± 5)	(90 ± 10)
Хлор (Cl2 - воздух)	(0,55 ± 0,06)	(5,5 ± 0,6)	(11 ± 1)
Хлористый водород (HCl - азот)	(3,8 ± 0,04)	(10 ± 1)	(18 ± 2)
Фтористый водород (HF - воздух)	(0,4 ± 0,04)	(1,3 ± 0,2)	(2,2 ± 0,3)
Аммиак (NH3 - азот)	(15 ± 2)	(50 ± 5)	(90 ± 10)
Диоксид азота (NO2 - азот)	(1,5 ± 0,2)	(10 ± 2)	(18 ± 2)
Углекислый газ (CO2 - азот)	(0,35 ± 0,5), об. %	(2,5 ± 0,5), об. %	(4,75 ± 0,5), об. %

Разрешительная документация и сертификаты

Газоанализаторы удовлетворяют требованиям ГОСТ 13320-81, а безопасность их конструкции удовлетворяет требованиям ГОСТ 12.2.007.0-75. Приборы внесены в государственный реестр средств измерений и разрешены к применению Ростехнадзором. Сертификаты, свидетельства, а также разрешения высылаются по дополнительному запросу Заказчиков.

Список нормативных документов, регламентирующих применение переносных газоанализаторов серии ОКА-Т:

- ГОСТ 12.3.006 - 75 «ССБТ. Эксплуатация водопроводных и канализационных сооружений и сетей»;
- ПОТ Р М-025-2002 «Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства»;
- ПБ 09-594-03 «Правила безопасности при производстве, хранении, транспортировании и применении хлора»;
- ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления».
