ОКА-92 газоанализатор кислорода электрохимический с цифровой индикацией переносной

Применяется для периодического контроля за избытком или отсутствием кислорода (O₂) в воздухе рабочей зоны, где рабочий персонал производит те или иные работы.

Газоанализатор представляет собой портативный однокомпонентный (измерение только кислорода) кислородомер с цифровой индикацией с диффузионным пробоотбором со встроенным блоком датчика или с выносным блоком датчика на кабеле от 6 до 30 метров (или более 30 метров – по отдельному заказу) (для колодцев).

Безопасность конструкции прибора удовлетворяет требованиям ГОСТ 12.2.007.0-75. Конструкция газоанализатора удовлетворяет требованиям ГОСТ 13320-81.

Газоанализатор имеет встроенный электрохимический первичный преобразователь кислорода, который представляет собой двухэлектродный электрохимический сенсор гальванического типа. ЭХЯ кислорода преобразует содержащийся в воздухе пространства рабочей зоны кислород в постоянный электрический ток. Генерируемая сенсором сила тока прямо пропорциональна концентрации кислорода в газовоздушной среде.

ОКА-92 может иметь четыре исполнения:
- общепромышленный с выносным блоком датчика на кислород на кабеле от 6 до 30 метров (модификация для колодцев, КНС и других подземных объектов);
- с выносным блоком датчика «Хоббит-ТВ» на кислород во взрывозащищённом исполнении на кабеле от 6 до 30 метров;
- общепромышленный со встроенным датчиком (персональный) на кислород;
- со взрывозащищённым встроенным блоком датчика на кислород (исполнение В3б).

Основное назначение ОКА-92 с выносным блоком датчика - измерение содержания O₂ в колодцах, различных тоннелях и других сооружениях подземного типа перед спуском в них персонала для производства работ. Электрохимическая ячейка (ЭХЯ) встраивается в блок датчика, который соединён с блоком индикации (БИ) с помощью кабеля.
Такая конструкция газоанализатора позволяет легко производить замер концентрации кислорода на глубине без необходимости человека спускаться вниз. Опуская блок датчика в контролируемую зону, рабочий находится наверху и измеряет наличие объёмной доли кислорода, используя цифровой дисплей блока индикации.
На взрывоопасных объектах применяются газоанализаторы с выносным датчиком «Хоббит-ТВ» взрывозащищённого типа с маркировкой взрывозащиты ExibIIBT6.
ОКА-92 со встроенным блоком датчика кислорода используется для индивидуального применения персоналом, выполняющим работы на объектах, где вероятен недостаток кислорода в воздухе. Также, эти персональные газоанализаторы оснащены цифровой и звуковой сигнализацией для своевременного оповещения работников.

Газоанализатор ОКА-92 на кислород внесён в государственный реестр средств измерений России, разрешён к применению Ростехнадзором и отгружается Покупателям с первичной заводской поверкой. Госповерка включена в стоимость газоанализатора – по умолчанию.

Особенности и преимущества:

- в индивидуальных (персональных) модификациях результаты измерений хранятся в энергонезависимой памяти, имеется возможность передачи данных измерений на компьютер через USB;
- компактные размеры и небольшая масса газоанализатора;
- есть возможность применения мобильного телефона с интерфейсом беспроводной связи NFC для считывания и архивирования журнала (взрывозащищённая модификация со встроенным блоком датчика «исполнение В3б»);
- встроенная светозвуковая сигнализация;
- возможность стабильной работы при низких температурах (до -40 °С);
- контроль за разрядкой/зарядкой АКБ;
- непрерывная работа прибора от встроенной АКБ в течение 8 часов;
- яркий высококонтрастный цифровой OLED дисплей с текущими результатами, индикация текущей даты и времени (только в индивидуальных исполнениях);
- электронная установка нуля.

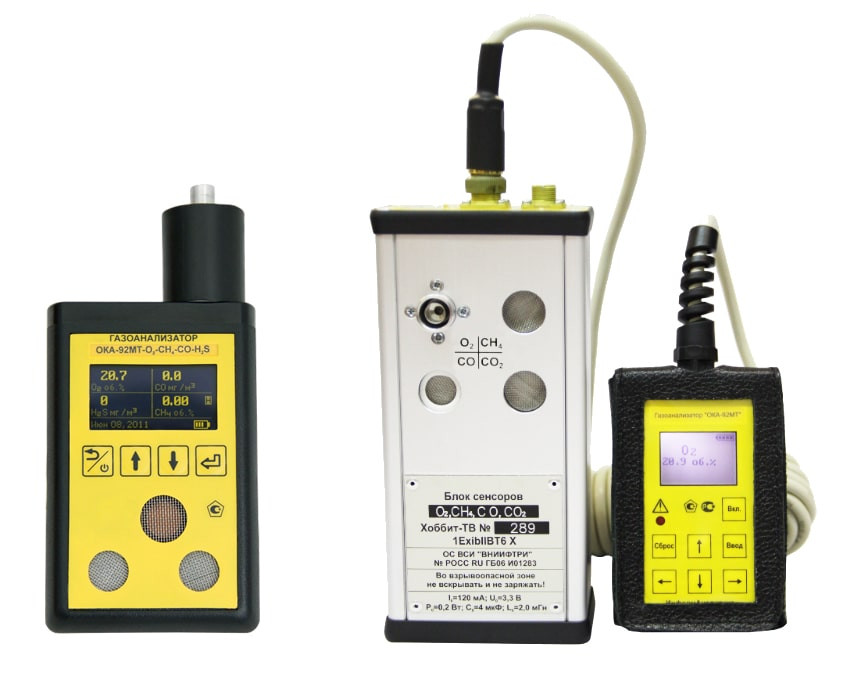

Внешний вид модификаций газоанализатора

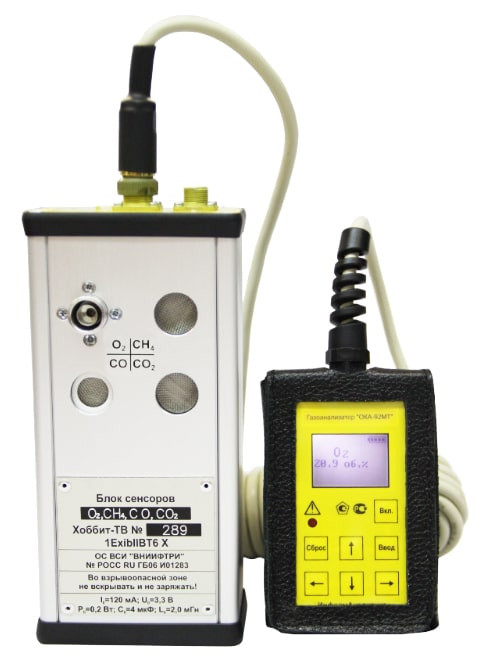

Конструктив с выносным блоком датчиков (для колодцев)	Взрывобезопасное исполнение с выносным датчиком

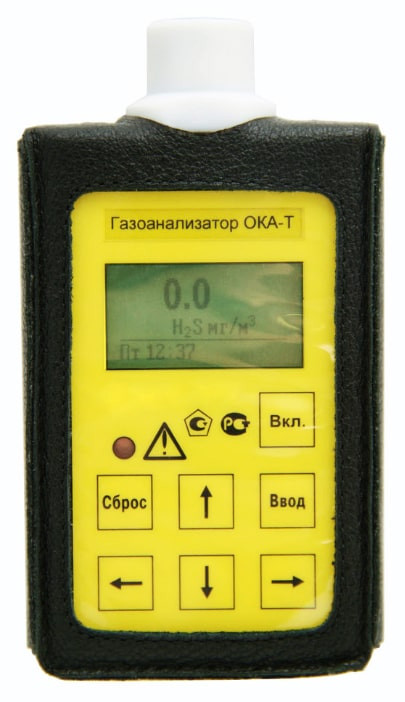

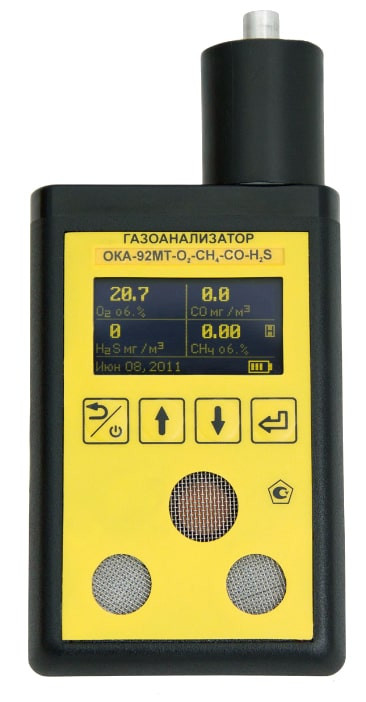

Конструктив со встроенным блоком датчиков (индивидуальный)	Взрывобезопасное исполнение со встроенным блоком датчиков (индивидуальный, исполнение В3б с питанием от батарей)

Поверка газоанализатора

Поверка осуществляется в соответствии с методикой поверки один раз в 12 месяцев при помощи поверочных газовых смесей ПГС (O2-N2). Газоанализатор проходит первичную метрологическую и государственную поверку, о чём ставится отметка в паспорте прибора.

Перечень ПГС (кислород в азоте)

Измеряемый газ	ПГС №2, мг/м3	ПГС №4, мг/м3	ПГС №5, мг/м3
Кислород (O2)	(6,0 ± 1,0) № 3726-87	(15,0 ± 2,0) № 3726-87	(28,0 ± 2,0) № 3726-87

Форма и примеры заказа газоанализатора ОКА-92

В обозначении газоанализатора серии ОКА цифра «92» обозначает наличие сенсора кислорода. При заказе конкретной модификации ОКА-92 обязательно указывать следующее:
- тип конструкции (с выносным блоком датчика или встроенным);
- длину соединительного кабеля между блоком индикации и выносным датчиком;
- тип исполнения выносного датчика (общепромышленный или взрывозащищённый).

Примеры заказа:
- ОКА-92 (O₂) переносной газоанализатор кислорода с выносным блоком датчиков на кабеле 6 метров, исполнение общепромышленное;
- ОКА-92 (O₂) персональный газоанализатор кислорода со встроенным блоком датчиков;
- ОКА-92 (O₂) переносной газоанализатор кислорода с выносным блоком датчиков на кабеле 6 метров, исполнение взрывобезопасное.

Список нормативных документов, регламентирующих применение переносных газоанализаторов на кислород ОКА-92:

- ГОСТ 12.3.006 - 75 «ССБТ. Эксплуатация водопроводных и канализационных сооружений и сетей»;
- ПОТ Р М-025-2002 «Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства»;
- ПБ 09-594-03 «Правила безопасности при производстве, хранении, транспортировании и применении хлора»;
- ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления».
