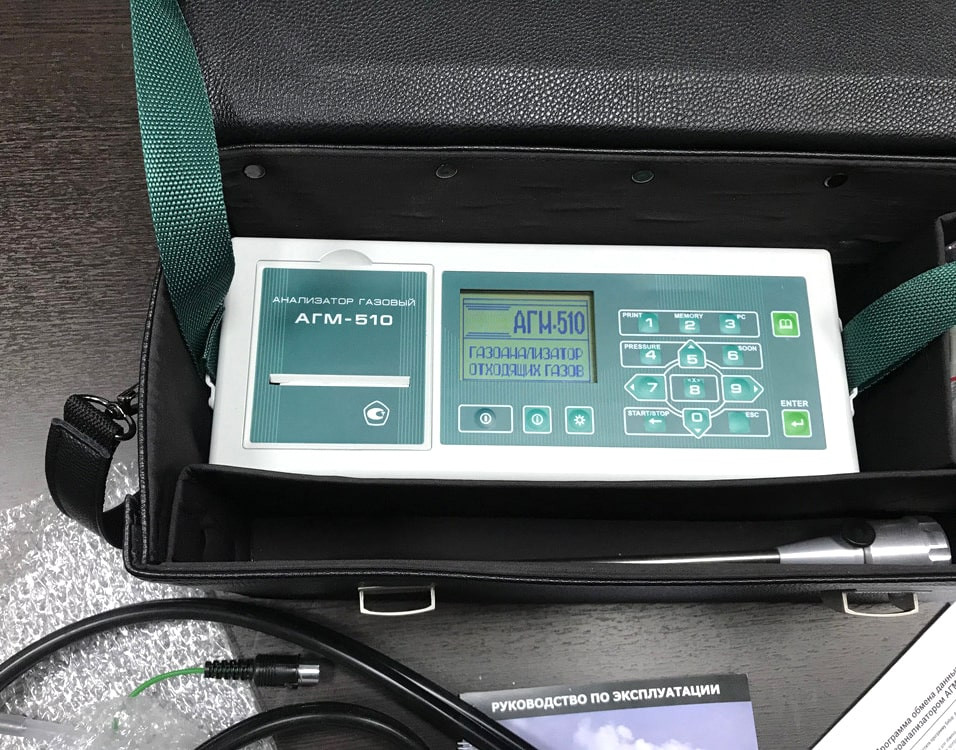

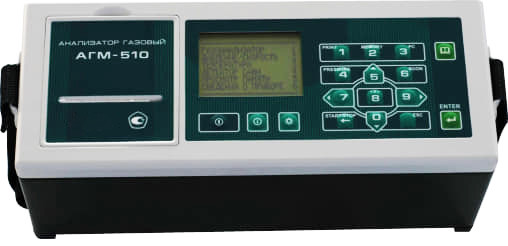

АГМ-510 газоанализатор дымовых отходящих газов многокомпонентный переносной

Написать в Whatsapp

Самовывоз: Сегодня
Доставка: Сегодня
Время работы: с 9:00 до 18:00
Выходные дни: сб, вс

Производитель

Газоаналит

Тип:

Переносные

Определяемые газы:

CO Оксид углерода, CO2 Диоксид углерода, O2 Кислород, H2S Сероводород, SO2 Диоксид серы, NO2 Диоксид азота, NO Оксид азота, Горючие газы (CxHy)

Заводская поверка:

Есть

Документация:

rukovodstvo-po-ekspluatatsii-i-metodika-poverk.pdf rukovodstvo-po-ekspluatatsii-i-metodika-poverk.pdf rukovodstvo-po-ekspluatatsii-na-upp-510.pdf

Внесен в Госреестр СИ:

да

Гарантия:

12 месяцев

Описание

Технические характеристики

Оплата

Доставка

Документация

Комплектация

Краткое описание оборудования

Тип оборудования: Газоанализаторы

Производитель оборудования: Газоаналит (Россия) Russia

Страна происхождения: Россия Russia

Серия: АГМ

Модель: АГМ-510

Гарантия: 1 год

Госреестр средств измерений РФ: внесен

Поверка: входит в стоимость

Межповерочный интервал: 12 месяцев

Серийно производимый переносной многокомпонентный анализатор отходящих газов отечественного производства АГМ-510 был создан для экологического контроля дымовых газов, настройки корректной работы топливосжигающих установок и уменьшения расхода топлива. Производится в 2 вариациях. В переносном исполнении выпускается со встроенным аккумулятором, а в стационарном - с зарядным устройством от сети 220 В. Количество измеряемых прибором веществ варьируется от 4 до 8. В газоанализаторе могут быть установлены оптические и электрохимические типы сенсоров.

Применяется для проведения точного определения концентрации веществ в дымоотводах, среди которых:

измеряемые: O₂, CO, CxHy, H₂S, NO, NO₂, SO₂;
расчётные: CO₂, NO_x.

Газоанализатор способен измерять следующие параметры:

коэффициенты избытка воздуха и потери тепла;
температура в точке отбора пробы и температура окружающей среды;
скорость и расход дымовых газов;
избыточное давление - разрежение.

В зависимости от выбранной модификации, измерительный аналитический прибор будет отличаться диапазоном измерений и количеством измеряемых веществ и величин.

АГМ-510 (ДКИН. 413411.001) внесён в Госреестр СИ РФ. Безопасность, точность и надёжность изделия подтверждаются соответствующими свидетельствами и сертификатами.

Особенности и преимущества:

от 4 до 8 измеряемых веществ;
встроенная энергозависимая память на 3950 записей;
MODBUS RTU;
встроенный насос отбора пробы;
2 порта RS-232;
до 8 часов работы от аккумулятора;
возможность подключения к персональному компьютеру;
эксплуатация при температурах от +5°С до +40°С;
температура отбора пробы от -20°С до +800°С;
межповерочный интервал - 1 год;
гарантия - 12 месяцев.

Характеристики

Характеристики	Значения
Отбор пробы	принудительный от встроенного насоса (в диапазоне давления от минус 4 до 1 кПа)
Расход анализируемой газовой пробы, не более	1,5 л/мин
Индикация	цифровая, звуковая
Память прибора	внутренняя энергонезависимая, емкость 3950 записей
Выходные сигналы	2 порта RS-232 для подключения ПК и устройства пробоподготовки
Часы	часы реального времени с календарем
Максимальный расход анализируемой газовой смеси, л/мин, не более	1,5
Время прогрева, мин, не более	10
Время установления показаний, с, не более	300
Интервал времени работы без корректировки показаний, ч, не менее	1000
Питание	от сети 220В/50Гц через адаптер постоянного тока 12В/1A или от встроенного NiMH аккумулятора емкостью 4 Ач
Потребляемая мощность, Вт, не более	20
Время непрерывной работы от аккумулятора (без энергопотребления подсветкой дисплея и термопринтером), ч, не менее	8
Время зарядки аккумулятора, ч, не более	8
Габаритные размеры , мм, не более	280х120х120
Масса, кг, не более	2,5
Средняя наработка на отказ, час, не менее	10000
Средний срок службы , лет, не менее	8
Встроенный модуль защиты от перегрузки (под заказ для переносного АГМ-510)	для каналов CO, NO, NO₂, SO₂, H₂S с возможностью измерения О₂, CxHy, CO₂ и CO IR блоком при включенной защите от перегрузки
Встроенный измерительный модуль CO, CxHy, CO₂ (под заказ)	оптический инфракрасный
Встроенный модуль измерения избыточного давления/разрежения (под заказ)	полупроводниковый мостовой
Встроенный модуль измерения разности давления и абсолютного давления (под заказ)	позволяет производить измерение абсолютного давления, разности давлений, определять расчетным методом при работе с трубкой Пито или НИИОГАЗ в соот- ветствии с ГОСТ 17.2.4.06-90 скорость и расход газопылевых потоков
Установка «нуля»	по воздуху или через генератор нулевого газа ГНГ-1, входящий в состав устройство подготовки пробы УПП-510
Автоматический контроль	функций прибора, параметров датчиков, исполнительных устройств, заряда аккумулятора
Температура хранения	от -30 до 50ºС
Межповерочный интервал	1 год
Гарантийный срок эксплуатации	1 год
Срок службы: - газоанализатор - датчик на кислород - электрохимические датчики на остальные газы	8 2 5
Окружающая рабочая среда	невзрывоопасная
Температура воздуха	от 5 до 40ºС
Относительная влажность воздуха, не более	75% при 30ºС
Атмосферное давление	от 91 до105 кПа

Метрологические характеристики АГМ-510

Определяемый компонент	Единица измерений	Диапазон измерения	Участок диапазона, в котором нормируется основная погрешность	Пределы допускаемой основной погрешности		Единица младшего разряда индикации
Определяемый компонент	Единица измерений	Диапазон измерения		абсолютной	относительной	Единица младшего разряда индикации
модификации АГМ-510-МВ (CO, NO, NO2, SO2, H2S) и АГМ-510-ГВ (CO, NO, NO2)
Оксид углерода (CO)	объемная доля, ppm (млн^-1)	0 - 40000	0 - 1000 1000 - 40000	±100 -	- ±10%	1
Оксид азота (NO)		0 - 2000	0 - 250 250 - 2000	±25 -	- ±10%
Диоксид азота (NO₂)		0 - 400	0 - 100 100 - 400	±10 -	- ±10%
Диоксид серы (SO₂)		0 - 2000	0 - 250 250 - 2000	±25 -	- ±10%
Сероводород (H₂S)		0 - 400	0 - 100 100 - 400	±10 -	- ±10%
модификации АГМ-510-МС (CO, NO, NO2, SO2, H2S) и АГМ-510-ГС (CO, NO, NO2)
Оксид углерода (CO)	объемная доля, ppm (млн^-1)	0 - 4000	0 - 100 100 - 4000	±10 -	- ±10%	1
Оксид азота (NO)		0 - 400	0 - 50 50 - 400	±5 -	- ±10%
Диоксид азота (NO₂)		0 - 200	0 - 50 50 - 200	±5 -	- ±10%
Диоксид серы (SO₂)		0 - 400	0 - 50 50 - 400	±5 -	- ±10%
Сероводород (H₂S)		0 - 200	0 - 50 50 - 200	±5 -	- ±10%
модификации АГМ-510-МН (CO, NO, NO2, SO2, H2S) и АГМ-510-ГН (CO, NO, NO2)
Оксид углерода (CO)	объемная доля, ppm (млн^-1)	0 - 400	0 - 10 10 - 400	±1 -	- ±10%	1
Оксид азота (NO)		0 - 100	0 - 10 10 - 100	±1 -	- ±10%
Диоксид азота (NO₂)		0 - 50	0 - 10 10 - 50	±1 -	- ±10%
Диоксид серы (SO₂)		0 - 50	0 - 10 10 - 50	±1 -	- ±10%
Сероводород (H₂S)		0 - 50	0 - 10 10 - 50	±1 -	- ±10%
Измеряемые параметры, общие для всех модификаций АГМ-510
Кислород (O₂)	объемная доля, %	0 - 21	0 - 4 4 - 21	±0,2 -	- ±5%	0,01
Углекислый газ (СO₂)*		0 - 20	0 - 6 6 - 20	±0,3 -	- ±5%	0,01
Угарный газ (СO)*		0 - 10	0 - 0,4 0,4 - 10	±0,02 -	- ±5%	0,001
Углеводороды (по С₃Н₈)*		0 - 1,0	0 - 0,01 0,01- 1,0	±0,001 -	- ±5%	0,0001
Температура газового потока	^оС	от -20 до 800	от -20 до 300 от 300 до 800	±3 -	- ±1%	0,1
Температура окружающей среды	^оС	от 0 до 50	0 - 50	±1	-	0,1
Абсолютное давление*	кПа	80 - 110	80 - 110	±1	-	0,01
Разность давлений*		от -2,5 до 2,5	± (0 - 2,5)	±0,025	-	0,0001
Избыточное давление/ разрежение*		от -2,5 до 2,5	± (0 - 1) ± (1 - 2,5)	±0,05 -	- ±5%	0,001
Скорость газового потока*	не нормированы (определение по расчету)
Углекислый газ (CO₂)**
Сумма оксидов азота (NOх)
Коэффициент избытка воздуха
Коэффициент потерь тепла

Особенности основных узлов газоанализатора АГМ-510

Встроенный термопринтер

Работа принтера основана на принципе печати с использованием термочувствительной бумаги, изменяющей цвет при нагреве. Точечный нагрев бумаги осуществляется перемещающейся головкой с семью вертикальными элементами. Для нормальной работы принтера должна применяться термобумага шириной 58+0-1 мм при максимальном диаметре рулона 40 мм, намотанная термочувствительным слоем наружу. Следует оберегать принтер от попадания пыли, которая сокращает срок его службы, а мелкий мусор, попавший в щель выхода бумаги, может привести к заклиниванию механизма печати.

Внимание! Встроенный термопринтер не входит в стандартную комплектацию стационарного варианта исполнения газоанализатора, он может быть установлен опционально.

Дисплей

В газоанализаторе АГМ-510 применяется жидкокристаллический графический дисплей с подсветкой. Яркость подсветки может индивидуально настраиваться пользователем. При работе с прибором следует учитывать значительное энергопотребление включенной подсветки, которое сокращает время автономной работы прибора. При хранении прибора в помещении с отрицательной температурой следует иметь ввиду, что при температуре ниже минус 25оС дисплей может выйти из строя.

Сенсорная камера с установленными датчиками

Принцип анализа газовой смеси основан на использовании электрохимических ячеек. Они являются основой 2х, 3х и 4х электродных датчиков, применяемых в газоанализаторе. Датчики установлены на сенсорной камере, на которую подается измеряемая газовая проба. Большую роль на точность измерения электрохимическими датчиками оказывает скорость поступления газа в сенсорную камеру и давление в сенсорной камере. Поэтому необходимо обеспечить:

поступление измеряемой газовой смеси без избыточного давления, только за счет встроенного насоса с требуемым расходом, при необходимости анализа газов, находящихся под давлением (например, в баллоне или технологической магистрали), то необходимо выполнить сброс лишнего газа, например через ротаметр,
отсутствие избыточного давления в сенсорной камере, которое может возникнуть при закрытии выходных отверстий на корпусе прибора.

Для гарантии точных измерений нужно всегда обращать внимание на то, чтобы в измерительную камеру не попали пыль, сажа и конденсат. Поэтому необходимо своевременно заменять фильтры и вовремя освобождать ловушки конденсата от жидкости.

Работоспособность датчика кислорода слабо зависит от интенсивности использования прибора, ресурс остальных датчиков уменьшается от времени и концентраций газов, измеряемых прибором при эксплуатации

Инфракрасный измерительный модуль

Этот модуль устанавливается опционально. Он состоит из оптического инфракрасного модуля и контроллера. Оптический модуль состоит из оптической четырехпроходной газовой кюветы, полупроводниковых ИК излучателя, приемника и датчика температуры, которые установлены на двухкаскадный термоэлектрический охлаждающий модуль, с помощью которого достигается термостабилизация в широком диапазоне рабочих температур. Контроллер обеспечивает управление, измерение, обработку и выдачу результата измерения в цифровом виде по внутреннему последовательному интерфейсу.

Насосы газовой пробы

В газоанализаторе АГМ-510 установлены высококачественные, устойчивые к агрессивным средам дымового газа мембранные насосы. Один насос предназначен для отбора пробы с места измерения с разрежением до 10 кПа. Второй насос служит для продувки электрохимических датчиков при превышении диапазонов измерения и отключении отбираемой пробы от всех каналов измерения кроме О₂ и ИК модуля.

Фильтр тонкой очистки

Для защиты основных устройств газового тракта газоанализатора на входе за гнездом «Проба» установлен фильтр тонкой очистки. Он обладает достаточным ресурсом и меняется один раз в год при очередном техническом обслуживании газоанализатора. Замена должна производиться только на фильтр аналогичного типа.

Пробоотборный зонд

Для газоанализатора АГМ-510 поставляются зонды забора газа следующих модификаций:

- зонд типа А (стандартная комплектация), состоит из пробоотборной металлической трубки длиной 782 мм со встроенной термопарой типа «К» с передвижным конусом для фиксирования зонда, ручки к которой подсоединены газоотводный шланг длиной 2 метра и компенсирующий провод той же длины. В шланг врезан конденсатосборник со встроенным с фильтром грубой очистки. Термокомпенсирующий провод подключается к термопаре через специальное термокомпенсирующее разъемное соединение. На этой трубке также в трубе отходящего газа.

- зонд типа В (поставляется по отдельному заказу), аналогичный зонду типа А, но с ручкой имеющей щель для размещения фильтровальной бумаги, которая устанавливается при нажата на специальный курок.

Примечание: По заказу трубки к зондам типа А и В могут поставляться длиной 332-782-1500- 2500 мм.

ВНИМАНИЕ! НЕ ДОПУСКАЕТСЯ ПЕРЕЛИВ КОНДЕНСАТА И ПОПАДАНИЕ ВОДЫ В ПРИБОР.

Если это произошло, нужно разобрать ловушку конденсата, затем "высушить" прибор включив режим «газоанализатор» и насос отбора пробы на продолжительное время (по меньшей мере в течение 4-х часов).

После каждого измерения необходимо проверять и при необходимости заменять фильтр грубой очистки, опоражнивать конденсатосборник при наличии конденсата и, желательно, просушить его в разобранном виде.

Зонды забора газа должны регулярно прочищаться, прорезь для фильтровальной бумаги чиститься бензином, при появлении конденсата в газоотводных шлангах его необходимо удалять.

При повреждении термоэлемента необходимо заменить трубку вместе с термоэлементом. Замена может быть произведена на месте самим пользователем.

Дисплей и индикация

Если на дисплее не может одновременно разместиться все результаты измерения и расчета их вывод производится поэкранно.

На поле 1 содержится порядковый номер экрана и общее количество экранов в текущем измерительном режиме.

На поле 2 индицируются один экран с результатами измерения и расчета. Переключение экранов осуществляется клавишами и .

На поле 3 индицируется количество записей, хранящихся в памяти прибора.

На поле 4 отображаются символы устройств и их состояния, приведенные в таблице Символы устройств и их состояния. Символы состояния, обо- значающие ошибки и неисправности, дублируются звуковым сигналом.

Обозначения измеряемых и рассчитываемых величин:

O2 - содержание кислорода
СО - содержание угарного газа
CO2 - содержание углекислого газа
NO - содержание окиси азота
NO2 - содержание двуокиси азота
NOx - суммарное содержание окислов азота
SO2 - содержание двуокиси серы
H2S - содержание сероводорода
Qa - суммарный коэффициент потерь
Q2 - коэффициент потерь, обусловленный разностью температур между смеси топлива с воздухом и отходящими газами
Q3 - коэффициент потерь от химической неполноты сгорания
Alf - коэффициент избытка воздуха
pa - абсолютное давление
pd - разность давлений, избыточное давление / разрежение
Qvp - объемный расход отбираемой на измерение пробы (производительность насоса)
Uac - напряжение аккумулятора
V - скорость газопылевого потока в точке измерения
Vp - средняя скорость газопылевого потока по всем измеренным точкам
Qv - объемный расход газа, приведенный к нормальным условиям
tg - температура газа в точке отбора пробы
ta - температура окружающего воздуха
td - температура внутри прибора
ti - температура воздуха, поступающего на горение
t↑, pd↑ - максимальное значение параметра с начала измерения
t↓, pd↓ - минимальное значение параметра с начала измерения
t, pd - разность между максимальным и минимальным значение параметра
tp, pdp - среднее значение параметра по всем измеренным точкам n количество проведенных замеров по сечению газоход

Символьные обозначения на дисплее

Устройство		Состояние
	Газоанализатор, встроенный аккумулятор	?	Заряжен, возможна нормальная работа Аккумулятор разрядился, прибор скоро выключится
	Газоанализатор, насос газовой	?	Насос обеспечивает нормальный поток Насос неисправен или непроходимость газового канала
	Газоанализатор, температурный режим	> <	Температура прибора в норме Перегрев прибора Переохлаждение прибора
	Термопара пробоотборного зонда	?	Подключена Не подключена или неисправна
	Устройств подготовки пробы	? х	УПП исправен и готов к приему газовой пробы Нарушена связь с УПП Не установлен температурный режим УПП Неисправность УПП
	Сетевой адаптер		Адаптер подключен к прибору и сети

ХОТИТЕ КУПИТЬ АГМ-510 газоанализатор дымовых отходящих газов многокомпонентный переносной? ЗАКАЖИТЕ ОБРАТНЫЙ ЗВОНОК!

Мы перезвоним Вам в рабочее время

Тип:

Переносные

Определяемые газы:

Заводская поверка:

Есть

Документация:

rukovodstvo-po-ekspluatatsii-i-metodika-poverk.pdf rukovodstvo-po-ekspluatatsii-i-metodika-poverk.pdf rukovodstvo-po-ekspluatatsii-na-upp-510.pdf

Внесен в Госреестр СИ:

да

Гарантия:

12 месяцев

газоанализатор АГМ-510 стационарный в необходимой модификации;
устройство подготовки пробы УППО-510 ДКИН.418312.002;
руководство по эксплуатации;
программа обмена с АГМ-510 в комплекте с кабелем длиной 2м для ПК.

Дополнительно, по спец. заказу к АГМ-510 стационарный поставляются:

встроенный инфракрасный измерительный модуль (СО, СхНу, СО₂);
встроенный модуль измерения избыточного давления/разряжения;
встроенный модуль измерения разности давления и абсолютного давления;
встроенный термопринтер;
встроенный аккумулятор;
комплект фильтров для очистки пробы (20 шт.);
соединительный шланг длиной 1 м со штуцером для измерения разности давления, скорости;
пробоотборный зонд (ручка зонда, газовый шланг и термокомпенсационный кабель необходимой длины (м), конденсатосборник с фильтром грубой очистки, разъем с термодатчиком);
пробоотборная трубка зонда с встроенной термопарой типа К, необходимой длины (мм);
футляр для пробоотборной трубки;
дополнительный сетевой адаптер;
сумка для транспортирования газоанализатора.

Варианты оплаты заказа

Мы работаем как с юридическими, так и с физическими лицами. Ознакомьтесь внимательно со способами совершения платежа.

Межбанковский перевод

Юр.лица и индивидуальные предприниматели могут оплатить заказ банковским перечислением по расчетному счету. Оформите заявку на сайте или пришлите запрос на счет любым удобным способом. Счета выставляются как с НДС, так и без налога на добавленную стоимость.

Банковская карта

Мы принимаем банковские карты любых платежных систем:

VISA
MasterCard
МИР
Union Pay

Для оплаты картой оформите заказ на сайте или пришлите ваш запрос любым удобным вам способом. Менеджер вышлет вам ссылку пройдя по которой вы сможете сделать платеж. По завершению вы получите электронный чек, подтверждающий оплату.

Система быстрых платежей СБП (QR-код), Я-Pay, МТС-Pay

Вы можете совершить платеж с помощью СБП по куар коду, яндекс пэй или МТС пэй прислав запрос любым удобным вам способом. Менеджер вышлет вам ссылку пройдя по которой вы сможете сделать платеж. По завершению вы получите электронный чек, подтверждающий оплату.

Беспроцентная рассрочка

Для наших покупателей доступен вариант беспроцентной рассрочки на 6 недель от сервиса ПОДЕЛИ. Это не кредит, не нужен кредитный договор и ожидание одобрения. Решение по предоставлению рассрочки принимается моментально, одобряется более 90% заявок. Данный сервис работает только с физическими лицами. Для получения счета с рассрочкой оформите заказ на сайте или пришлите ваш запрос любым удобным вам способом. Менеджер вышлет вам ссылку пройдя по которой вы сможете сделать платеж. По завершению вы получите электронный чек, подтверждающий оплату.

Варианты доставки товаров

До терминала транспортной компании

По предварительной договоренности мы можем доставить ваш заказ на терминал в городе отправления бесплатно, для дальнейшей отправки в город назначения за ваш счет, либо мы можем включить в счет стоимость доставки до терминала ТК в городе получателя. По согласованию вы можете выбрать следующие транспортные компании:

Деловые линии
ПЭК
СДЭК
ГТД (КИТ)
Желдорэкспедиция

Курьером до двери

Это самый удобный способ получить Ваш заказ не выходя из дома или офиса, где бы вы не находились. От вас потребуется только согласовать время и адрес прибытия курьера. Вы можете выбрать любую удобную курьерскую службу:

СДЭК
DPD
КСЭ
PonyExpress

Самовывоз с нашего склада

При наличии товара на нужном вам складе, вы можете забрать вашу покупку самовывозом. Для получения товара вам потребуется доверенность или печать организации. Так же вы можете вызвать любую транспортную компанию на наш склад для забора груза.

Фильтр по товарам:
