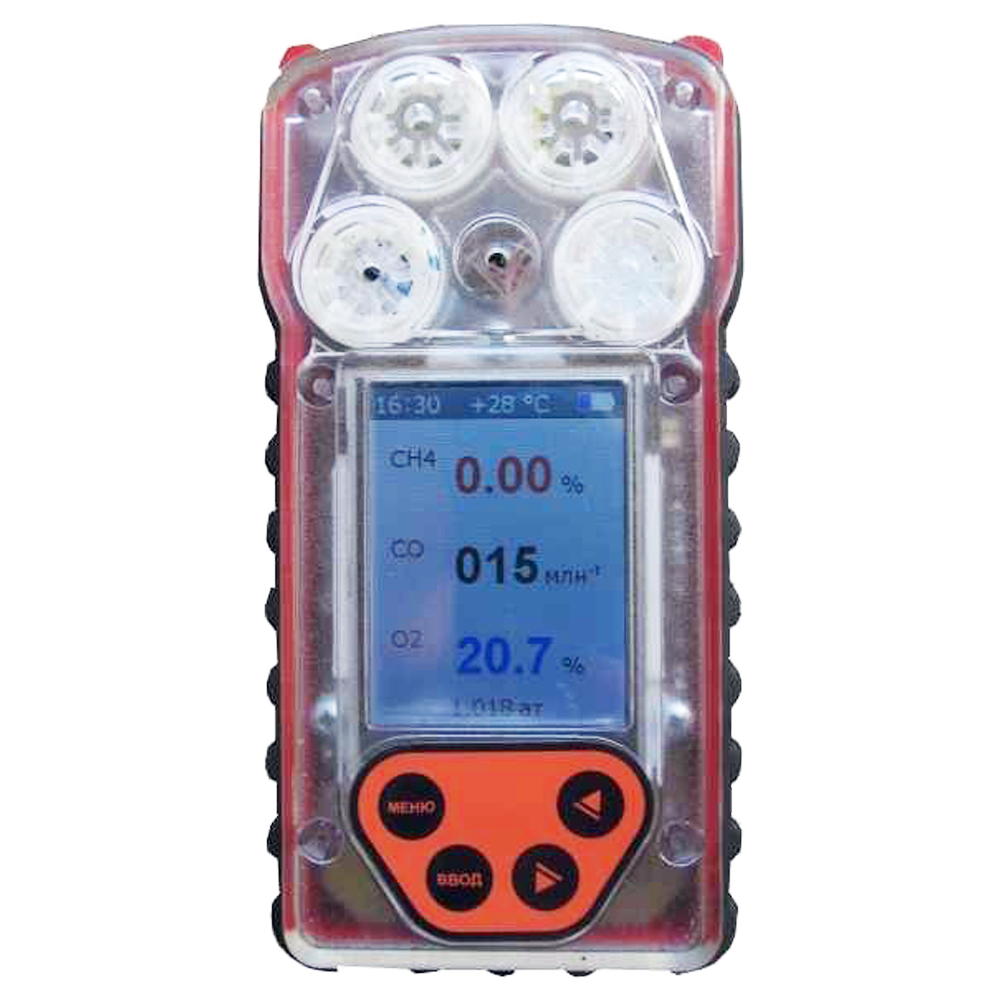

АТЕСТ-2 газоанализатор многокомпонентный шахтный взрывозащищённый переносной

Предназначен для контроля массовой концентрации природного газа (CH₄), оксида углерода (CO), периодического измерения объёмной доли углекислого газа (CO₂), а также кислорода (O₂) (превышения/дефицита) в воздухе подземных горных выработок шахт и подачи светозвуковых сигналов рабочему персоналу при превышении установленных порогов.

Данные газоанализаторы относятся к рудничному особовзрывозащищённому оборудованию и представляют собой переносной прибор индивидуального пользования с диффузионным пробоотбором (без встроенного микронасоса).
Взрывозащита изделия - РО ExiasI Ма X.

Конструктивно газоанализатор выполнен из ударопрочного АБС пластика, установленного в прорезиненную оболочку, и состоит из следующих частей:
- измерительная плата;
- плата чувствительных элементов;
- жидкокристаллический индикатор;
- светодиодные аварийные индикаторы;
- аккумуляторный блок.

Исполнение АТЕСТ-2.Д.1 (для измерения CH₄, CO₂) может выступать в качестве замены шахтных интерферометров ШИ-11 и ШИ-12.

Газоанализатор внесён в Государственный реестр средств измерений РФ, является средством измерения и поставляется Пользователям с обязательной первичной госповеркой. Поверка производится в сертифицированном отделе метрологии. Поверка подтверждается клеймом в паспорте на прибор и внесением информации о поверке в систему ФГИС АРШИН (в соответствии со статьей 13 п. 4 ФЗ № 102-ФЗ «Об обеспечении единства измерений»).

АТЕСТ-1 - выпускается более старая модель, без цветного дисплея.

Функции газоанализатора:

- светозвуковая сигнализация;
- отображение текущих концентраций газов в режиме реального времени на цветном индикаторе с функцией автоматического поворота;
- возможность заряда газоанализатора на зарядной станции АЗС-2-54 или на другом зарядном устройстве;
- отображение на ЖК дисплее времени и даты;
- индикация на ЖК экране давления и температуры внешней окружающей среды;
- настройка и просмотр различных параметров прибора с помощью системы меню, навигация по которой производится встроенной 4-х кнопочной клавиатуры;
- функция “черного ящика” - это ежеминутная запись результатов измерений в энергонезависимую память и просмотр их в графическом виде на индикаторе газоанализатора;
- запись и отображение максимальных значений концентраций газов на экране прибора за последнее включение;
- установка радиомодулей систем СИГМА или Талнах для передачи результатов измерения в систему аэрогазового контроля (опционально).

Исполнения газоанализатора

Модификации	Измеряемый газ
	Метан (CH4)	Оксид углерода (CO)	Диоксид углерода (CO2)	Кислород (O2)
АТЕСТ-2.М.1 (АТЕСТ-2.МУ.1)	+	-	-	-
АТЕСТ-2.М.2 (АТЕСТ-2.МУ.2)	+	-	-	+
АТЕСТ-2.Д.1	+	-	+	-
АТЕСТ-2.Д.2	+	-	+	+
АТЕСТ-2.Д.3	+	+	+	+
АТЕСТ-2.С.1 (АТЕСТ-2.СУ.1)	+	+	-	-
АТЕСТ-2.С.2 (АТЕСТ-2.СУ.2)	+	+	-	+
АТЕСТ-2.Д.2.Р (АТЕСТ-2.МУ.2.Р)	+	-	+	+
АТЕСТ-2.Д.3.Р (АТЕСТ-2.СУ.2.Р)	+	+	+	+

Примечание:
- Буква «У» в названиях исполнений обозначает то, что диапазон измерения объёмной доли метана увеличивается до 100 %, в остальных модификациях диапазон измерений объёмной доли метана должен составлять от 0 до 2,5 %, а диапазон показаний от 2,5 до 100 %;
- Буква «Р» в названиях модификаций обозначает то, что объёмная доля углекислого газа определяется расчётным методом. При расчётном методе определения диоксида углерода используется принцип вытеснения углекислым газом других газов, например кислорода.

Измеряемые газы и диапазоны измерений

Контролируемый газ	Модификации АТЕСТ-2	Диапазон показаний	Диапазон измерения	Пределы допускаемой основной абсолютной погрешности (Δо)
Метан (CH4)	Все		(0 - 2,5) % об.	± 0,1 % об.
	Все с буквой «У»		(5 - 100) % об.	± 3 % об.
	Все без буквы «У»	(2,5 - 100) % об.		не нормируется
Угарный газ (CO)	Все с буквой «С» или цифрой «3»		(0 - 100) млн-1 (100 - 200) млн-1	± 6 млн-1 ± 10 млн-1
Углекислый газ (CO2)	АТЕСТ-2.Д.1 АТЕСТ-2.Д.2 АТЕСТ-2.Д.3		0 - 2 % об.	± 0,2 % об.
		2,0 - 10 % об.		не нормируется
	Все с буквой «Р»		0 - 2 % об	± 0,5 % об.
Кислород (O2)	Все без цифры «1»		3,0 - 25,0 % об.	± 0,5 % об.
