Измеритель геометрических параметров BRIDGE CAM WGU-8M АЛЬФА-НДТ

  Измеритель геометрических параметров BRIDGE CAM WGU-8M АЛЬФА-НДТ изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия и предназначен для проведения визуального и измерительного контроля.

  Измеритель геометрических параметров BRIDGE CAM WGU-8M АЛЬФА-НДТ представляет собой инструмент для контроля сварных швов и позволяет измерять такие параметры как: вогнутости углового шва, выпуклости шва, катета углового шва, глубины подреза, смещения, глубины точечной коррозии, а также для использования в качестве линейки до 60 мм и измерения угла разделки кромок 0°-70° и пр.

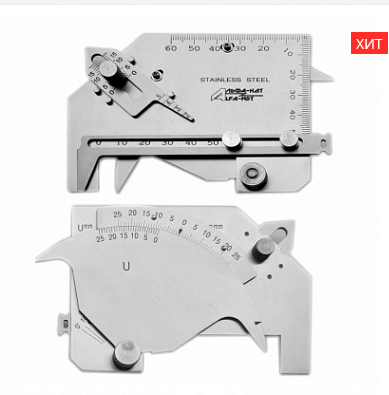

  Измеритель геометрических параметров сварного шва BRIDGE CAM WGU-8M АЛЬФА-НДТ является универсальным шаблоном сварщика и изготовлен из качественного материала и состоит из базовой пластины с 3-мя шкалами, ползунка с 1-й шкалой и подвижного указателя с риской. Шкала по краю BRIDGE CAM WGU-8M может применяться для измерения толщины пластины в диапазоне 0-50 мм как обычная прямая стальная линейка. Подвижный указатель применяется для измерения высоты валика сварного шва, глубины подреза, измерения катета углового шва, выпуклости шва, несоосности поверхностей. Значение, указанное риской на шкале 0-15 мм, является значение измеряемого параметра. Ползунок BRIDGE CAM WGU-8M используется для измерения вогнутости и выпуклости углового шва. Значение указано на непосредственно шкале ползунка. Стороны подвижного указателя используются для измерения угла разделки кромки. Левая сторона совмещается с кромкой, а правая сторона отмечает значение угла по шкале 0-70°.

     Измеритель BRIDGE CAM WGU-8M очень удобен для контроля точечной коррозии, замеров катетов, смещения и т.д. Так же может быть использован в качестве простейшего измерителя длины (линейки). Измеритель геометрических параметров BRIDGE CAM WGU-8M АЛЬФА-НДТ предназначен для проведения контроля качества сварных швов в котлах, мостах, химических аппаратах, машинах, в кораблестроении и сосудах высокого давления и широко нашли свое применение в областях как:

- Объекты котлонадзора;

- Системы газоснабжения (газораспределения);

- Подъемные сооружения;

- Объекты горнорудной промышленности;

- Объекты угольной промышленности;

- Оборудование нефтяной и газовой промышленности;

- Оборудование металлургической промышленности;

- Оборудование взрывопожароопасных и химически опасных производств;

- Объекты железнодорожного транспорта;

- Объекты хранения и переработки зерна;

- Здания и сооружения (строительные объекты).

  Измеритель геометрических параметров BRIDGE CAM WGU-8M АЛЬФА-НДТ предложен так, чтобы в одной простой и доступной реализации предоставить максимум функциональности.

Особенности:

- Переносной;

- Компактный;

- Легок в эксплуатации;

- Изготовлен из нержавеющей стали;

- Широкий диапазон применения.
