ТГАЭС газоанализатор трассовый оптический взрывозащищённый одноканальный стационарный
Доставка: На завтра
Время работы: с 9:00 до 18:00
Выходные дни: сб, вс
Краткое описание оборудования
Тип оборудования: Газоанализаторы
Производитель оборудования: Газоаналит (Россия)
Страна происхождения: Россия
Серия: ТГАЭС
Модель: ТГАЭС
Гарантия: 1 год
Госреестр средств измерений РФ: НЕ внесен
Поверка: входит в стоимость
Межповерочный интервал: 12 месяцев

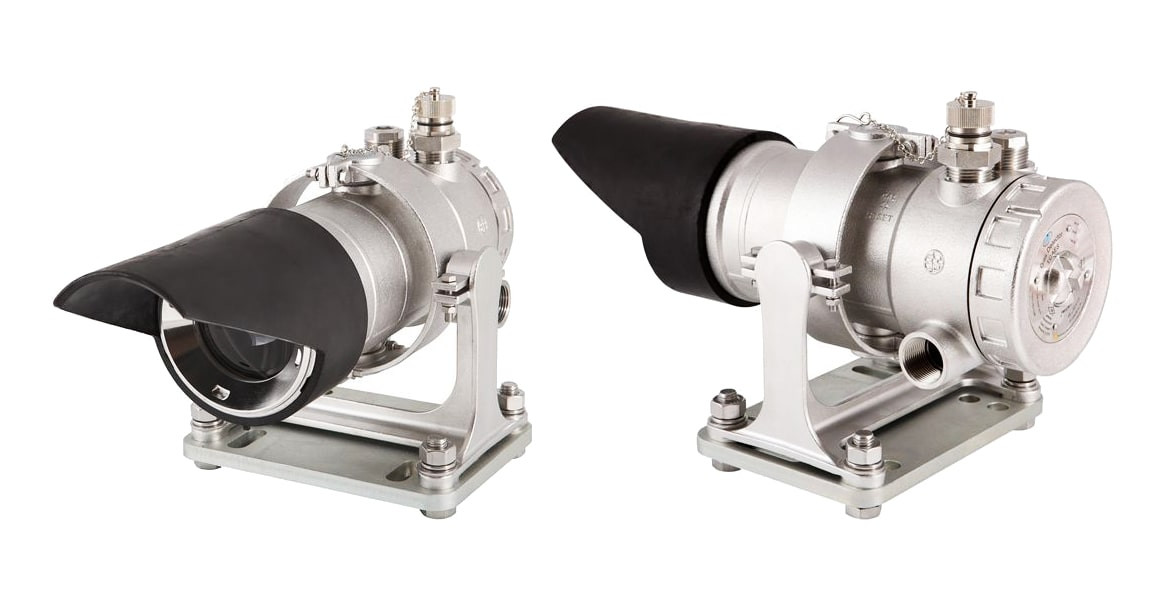

Прибор представляет собой трассовую систему, работающую в инфракрасном диапазоне измерения углеводородных газов, с диффузионным отбором пробы взрывозащищённого исполнения.
Конструктивно газоанализатор состоит из следующих основных частей:
- модуль источника излучения (ТГАЭС TX) из нержавеющей стали с кабельными вводами 3/4" NPT;
- модуль приёмника (ТГАЭС RX) из нержавеющей стали с кабельными вводами 3/4" NPT.
Данное устройство внесён в Государственный реестр средств измерений и поставляется с обязательной госповеркой.
Основные преимущества и особенности:
• установка газоанализатора заменяет от 8 до 12 стационарных точечных датчиков загазованности, т.к. контроль загазованности производится постоянно по всей протяженности линии оптического излучения между модулями прибора;• непрерывный мониторинг загазованности зоны повышенной дальности;
• режим самотестирования приёмника и передатчика;
• непрерывное отображение параметров и характеристик функционирования газоанализатора;
• 3-х цветный индикатор состояния режимов работы системы («норма», «неисправность», «тревога»);
• высокая чувствительность к основным углеводородным газам/смесям; широкий диапазон контролируемых концентраций;
• не требуется наличия в атмосфере кислорода;
• взрывозащищённое изделие;
• перекрёстная чувствительность;
• обогрев оптики для защиты от образования конденсата и наледи на оптических элементах газоанализатора;
• защитный козырёк предохраняет прибор от неблагоприятных воздействий окружающей среды и не влияет на свойства обнаружения (по отдельному заказу);
• возможность проведения установки «0» и обслуживание газоанализатора без демонтажа, в полевых условиях.
Области применения:
- потенциально взрывоопасные зоны помещений и наружных установок вблизи технологического оборудования насосных станций магистральных газо - и нефтепроводов, резервуарных парков, наливных эстакад и т.д. согласно ГОСТ 30852.13-2002 (МЭК 60079-14:1996);- подземные выработки шахт, рудников и их наземные строения, опасные по рудничному газу и/или горючей пыли;
- зона 1 и 2 классов взрывоопасности, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей;
- нефтеперекачивающие станции магистральных нефтепроводов;
- буровые добывающие платформы;
- наливные эстакады и морские терминалы;
- предприятия топливно-энергетического комплекса: котельные, топочные, ТЭЦ и другие подобные объекты.
Режимы работы газоанализатора
Общий вид и состав газоанализатора
Состав газоанализатора: 1 - корпус датчика; 2 - HART коннектор; 3 - трёхцветный светодиодный индикатор режимов работы; 4 - кронштейн; 5 - стопорный винт основания; 6 - кабельный ввод; 7 - защитный козырёк; 8 - месторасположение магнитного ключа при настройке приёмного (а) или передающего (б) модулей ТГАЭС.
Концепция измерений в единицах НКПР/м
Установка газоанализаторов
Виды установки связи
|
Характеристики |
Значения |
|
Измеряемые газы |
метан, пропан (имеется перекрёстная чувствительность к другим углеводородам) |
|
Материал корпуса |
нержавеющая сталь марки 316 |
|
Госповерка |
есть |
|
Маркировка взрывозащиты |
Exd[ib]IICT4 Gb |
|
Степень защиты корпуса от пыли и влаги |
IP66 |
|
Габаритные размеры каждого модуля (с кронштейном), мм, не более |
185×265 |
|
Масса каждого модуля (с кронштейном), кг, не более |
7,5 |
|
Кабельный ввод |
2 кабельных ввода, 3/4” NPT |
|
Температура эксплуатации, °C |
от -60 до +70 |
|
Напряжение электропитания, В: |
|
|
- номинальное |
24 |
|
- диапазон |
от 18 до 32 |
|
Потребляемая мощность, Вт: |
|
|
- передатчик |
15 |
|
- приёмник |
15 |
|
Выходные сигналы |
аналоговый токовый сигнал (4 - 20) мА |
|
цифровой сигнал в стандарте RS-485 с интерфейсом Modbus RTU |
|
|
HART - интерфейс |
|
|
три встроенных, однополярных нормально разомкнутых реле (при отсутствии питания контакты разомкнуты) (0 - 60) В 1 A: реле неисправность; реле первого порога; реле второго порога |
|
|
Длина оптического пути (трассы), м |
5 - 200 |
|
Диапазон измерения, НКПР/м |
0 - 1 |
|
0 - 2,5 |
|
|
0 - 5 |
|
|
Время реакции T90, с, не более |
5 |
|
Время готовности, с: |
|
|
- передатчик |
5 |
|
- приёмник |
15 |
|
Условия эксплуатации: |
|
|
- диапазон температуры окружающей среды, °C |
от - 60 до + 70 |
|
- диапазон относительной влажности окружающей среды, % |
до 100 |
|
- диапазон атмосферного давления, кПа |
от 86 до 108 |
|
Гарантия, лет |
1,5 |
|
Средняя наработка на отказ, ч, не менее |
35000 |
|
Средний полный срок службы прибора, лет, не менее |
10 |
|
Наименование |
Количество |
|
Приёмный и передающий модули (в комплекте с установочными кронштейнами) |
1 |
|
Пластины тестовые |
1 |
|
Калибровочная кювета |
1 |
|
Формованный защитный |
1 |
|
Магнитный ключ |
1 |
|
Комплект инструментов и принадлежностей для монтажа |
1 |
|
Программное обеспечение |
1 |
|
Комплект эксплуатационной документации на CD-диске |
1 |
Вспомогательное оборудование для газоанализатора
|
Заглушка для газоанализатора |
Апертура и тестовые пластины для газоанализатора |
|
|
|
- Приёмный и передающий модули (в комплекте с установочными кронштейнами)
- Пластины тестовые
- Калибровочная кювета
- Формованный защитный
- Магнитный ключ
- Комплект инструментов и принадлежностей для монтажа
- Программное обеспечение
- Комплект эксплуатационной документации на CD-диске
