СТГ-1 (СТГ-1-1, СТГ-1-2) сигнализатор оксида углерода и горючих газов многоканальный общепромышленный стационарный
Доставка: На завтра
Время работы: с 9:00 до 18:00
Выходные дни: сб, вс
Краткое описание оборудования
Тип оборудования: Газоанализаторы
Производитель оборудования: Газоаналит (Россия)
Страна происхождения: Россия
Серия: СТГ
Модель: СТГ-1
Гарантия: 1 год
Госреестр средств измерений РФ: НЕ внесен
Поверка: входит в стоимость
Межповерочный интервал: 12 месяцев
Внесён в государственный реестр средств измерений Российской Федерации и поставляется с обязательной свежей государственной поверкой. Поверка осуществляется 1 раз в 12 месяцев.
Принцип измерения сигнализатора по каналу оксида углерода (CO) – электрохимический, по каналу горючих веществ (CH4, C3H8) - термохимический.
Способ отбора пробы у прибора – диффузионный (без применения насоса или микрокомпрессора).
Исполнения сигнализатора
Газосигнализатор представляет собой диффузионный стационарный многоканальный автоматический прибор непрерывного действия, выполненный в двух- либо трёхблочном исполнении.- СТГ-1-1 (ИБЯЛ.413411.056) со встроенной ячейкой оксида углерода (CO) и одним выносным блоком датчика на метан (CH4);
- СТГ-1-2 (ИБЯЛ.413411.056-01) со встроенной ячейкой оксида углерода (CO) и двумя выносными блоками датчиков на метан (CH4).
Согласно требованиям общепринятых нормативных документов, количество необходимых датчиков (точек контроля) рассчитывается, исходя из формулы: 1 датчик на 100 м2 для горючих газов (метана, пропана, бутана), 1 датчик на 200 м2 для токсичного вещества (оксида углерода), но не менее 1-го датчика на помещение.
Области применения
- помещения котельных различной мощности, работающих на природном либо сжиженном газе;- невзрывоопасные рабочие зоны прочих производственных, административных и жилых территорий.
Достоинства и преимущества
- унифицированный современный корпус;- регулирование порогов по CH4 с помощью «джампера»;
- присутствие «сухих» контактов реле по каждому порогу срабатывания сигнализации, позволяющих включать либо отключать вентиляцию, звуковые сирены, электромагнитные клапаны, световые табло и прочие исполнительные устройства;
- наличие сигнализации при неправильном подключении блока датчика (БД), обрыва либо короткого замыкания (кз) линии связи БД с БКС;
- удобен в обслуживании и прост при рабочей эксплуатации;
- наличие уже встроенной светозвуковой сигнализации;
- имеет возможность применяться с диспетчерским пультом ДИСП;
- подключение при помощи клеммных соединений;
- автокалибровка нуля сразу при включении или раз в 14 дней;
- наличие кнопки "тест", проверяющей работоспособность сигнализатора и запорной арматуры без использования калибровочных газовых смесей;
- наличие внешнего входа "авария", позволяющего соединить приборы в шлейф либо подключать их к пожарной, охранной сигнализации;
- приборы по каналу угарного газа (оксида углерода) имеют выход "контроль" - выходной сигнал напряжения постоянного тока от 0,4 до 2,0 В, необходимый для контроля метрологических характеристик.
Рекомендованная марка кабеля:
- ШВВП 3x0,25 ГОСТ 7399-97; ПВС 3x0,5 ГОСТ 7399-97;
- ШВЛ 3x0,75 ГОСТ 7399-97; ПВС 3x1 ГОСТ 6323-79;
- РПШ 3x1,25 ТУ 16-К18.001-89.
Максимальная площадь сечения жилы подключаемого кабеля к клеммам сигнализатора - не более 2,5 мм2.
Максимальная длина линии связи между БКС и БД – 200 м.
Устройство и работа
Общепромышленный газоанализатор серии СТГ-1 конструктивно состоит из блока контроля и сигнализации (БКС), одного либо двух выносных блоков датчика (БД) горючих веществ. Датчик оксида углерода (ячейка угарного газа) встроен в БКС, сенсор (чувствительный элемент) горючих газов установлен внутри блока датчика. Связь между блоком контроля и сигнализации, и блоком датчика газосигнализатора осуществляется по трёхпроводной линии.Унифицированные сигнализаторы предназначены в том числе для работы совместно с электромагнитными газовыми клапанами КЭГ-9720 (НЗ) и КЭГ-9720 (НО), необходимые для использования в качестве запорного устройства на газопроводах, или другими клапанами-отсекателями, совместимыми с газосигнализаторами по электрическим характеристикам.

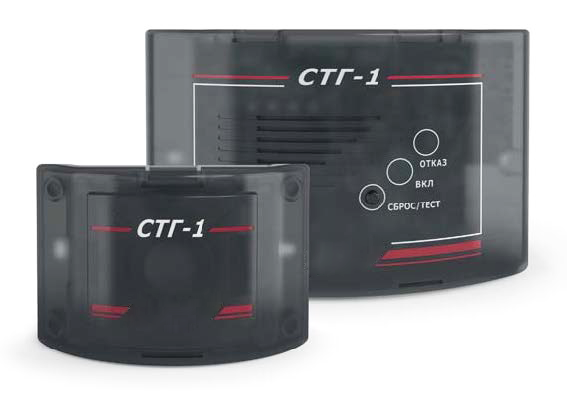

Внешний вид БКС и БД сигнализатора
|
|

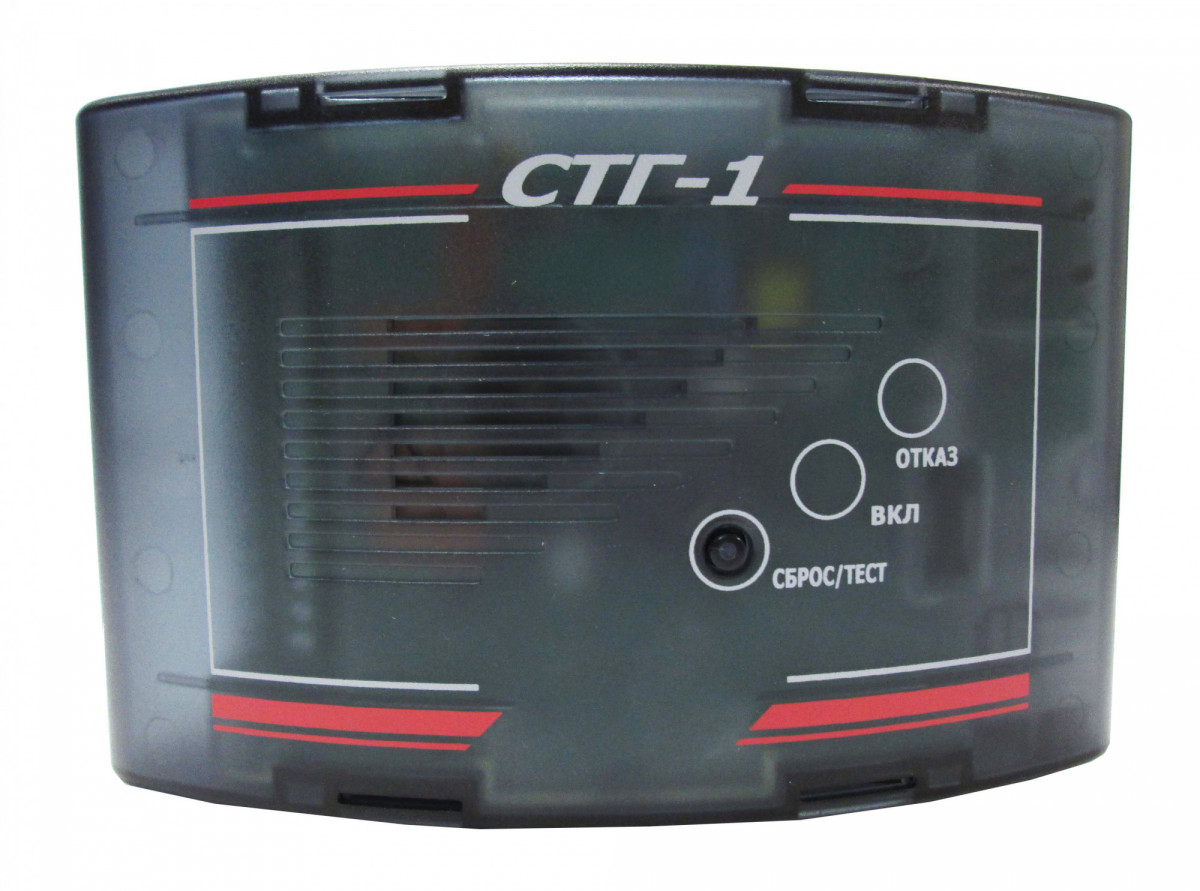

Блок контроля и сигнализации (БКС) с защитной передней крышкой |
|
|
Блок контроля и сигнализации (БКС) без передней защитной крышки |
|
|

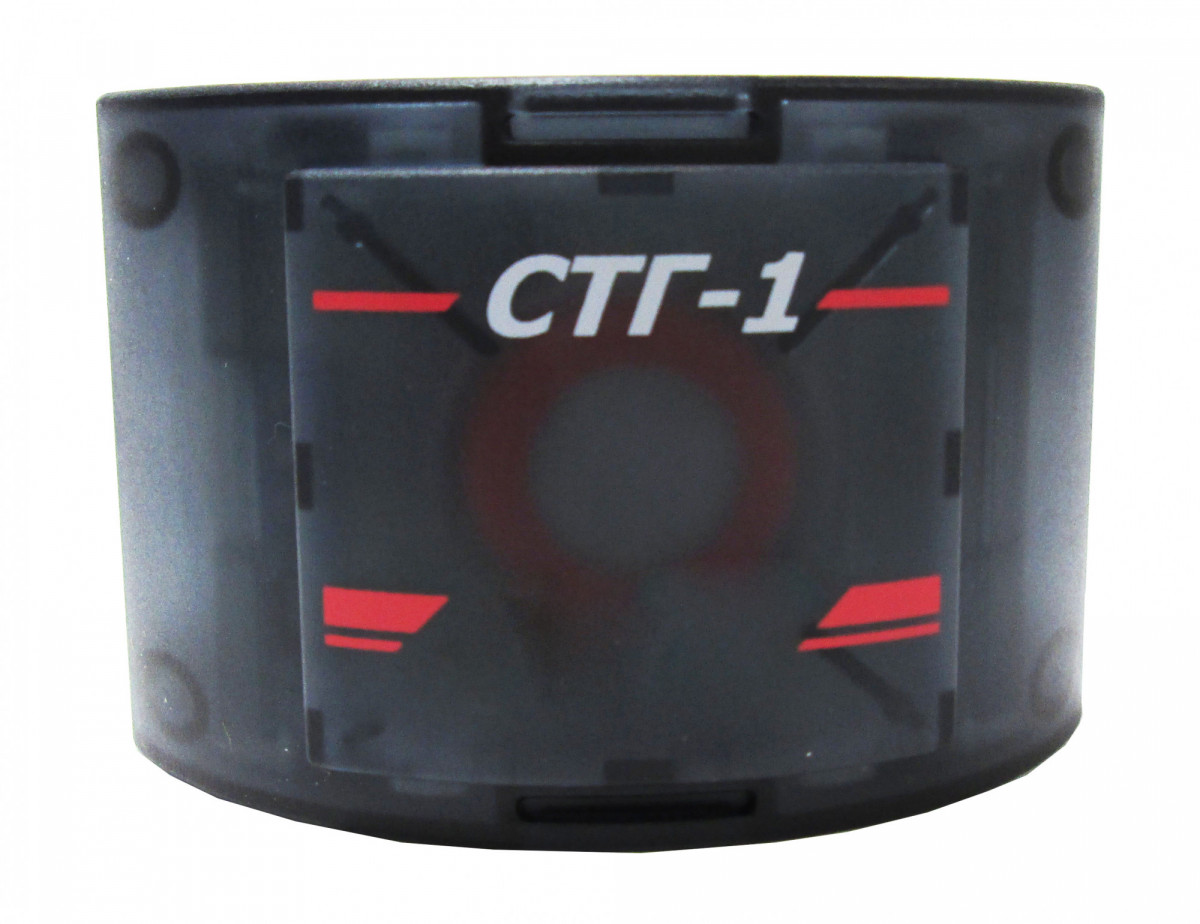

Выносной блок датчика «в сборе» с наличием защитной передней крышки |
|
|
Выносной блок датчика «в сборе» без передней крышки (защитной) |
_1.JPG "Блок контроля и сигнализации (БКС)_1.JPG")
Типовой способ установки
Вторичный прибор (блок контроля) БКС со встроенной электрохимической ячейкой по оксиду углерода устанавливается на стене в вертикальном положении на расстоянии (1,5 - 1,8) метров от пола на уровне органов дыхания человека в непосредственной близости от рабочего места оператора, но не ближе 2-х метров от мест подачи приточного воздуха и открытых форточек. Запрещается установка сигнализатора в непосредственной близости от источников излучения тепла (нагревательных элементов).Выносной блок датчика (БД) по метану (легче воздуха) располагают в местах максимально наиболее вероятного скопления горючего газа, на стене, в вертикальном положении, на расстоянии не менее 1 метра от края газового оборудования и на расстоянии 10-20 см от потолка.
Схема соединения нескольких сигнализаторов в шлейф
|
Наименование и чертёжный номер новой модели, с 2011 года |
Количество датчиков по метану |
Наименование старого исполнения (на замену), выпускались до 2011 года |
|
СТГ-1-1 ИБЯЛ.413411.056 |
с одним датчиком на метан (CH4) |
СТГ1-1Д10 (в) ИБЯЛ.413411.034 СТГ1-1Д10 (о) ИБЯЛ.413411.034-01 СТГ1-1Д20 (в) ИБЯЛ.413411.034-02 СТГ1-1Д20 (о) ИБЯЛ.413411.034-03 |
|
СТГ-1-2 ИБЯЛ.413411.056-01 |
с двумя датчиками на метан (CH4) |
СТГ1-2Д10 (в) ИБЯЛ.413411.034-04 СТГ1-2Д10 (о) ИБЯЛ.413411.034-05 СТГ1-2Д20 (в) ИБЯЛ.413411.034-06 СТГ1-2Д20 (о) ИБЯЛ.413411.034-07 |
Сертификаты и разрешительные документы
Сигнализаторы автоматические стационарные в новом унифицированном корпусе модификаций СТГ-1-1 и СТГ-1-2 имеют Декларацию о соответствии требованиям технического регламента ТР ТС, а также Свидетельство об утверждении типа средств измерений России, сертификат об утверждении типа СИ Республики Казахстан и Республики Беларусь.Указанная документация высылается по отдельному запросу наших Заказчиков.
|
Характеристика |
Значение |
|
Канал угарного газа (CO) |
|
|
Диапазон измерений, мг/м3 |
0 – 200 |
|
Диапазон показаний, мг/м3 |
0 – 250 |
|
Порог сигнализации Порог 1-CO, мг/м3 |
20 |
|
Порог сигнализации Порог 2-CO, мг/м3 |
100 |
|
Канал горючих газов (Ex, CH4, C3H8) |
|
|
Порог сигнализации ПОРОГ-CH, % НКПР |
10 или 20, определяется наличием или отсутствием «джампера» (перемычки), устанавливается конечным пользователем на порте управления самого выносного блока датчика |
Технические характеристики
|
Характеристики |
Значения |
| Госреестр |
есть |
|
Количество датчиков по горючему газу (выносные блоки датчиков): |
|
|
- СТГ1-1 |
1 |
|
- СТГ1-2 |
2 |
|
Количество датчиков по оксиду углерода (СО) (встроенная ячейка) |
1 |
|
Диапазон сигнальных концентраций по каналу горючих газов, % НКПР: |
|
|
- при установленном значении порога сигнализации АВАРИЙНАЯ-CH, равном 10% НКПР |
5 – 19
|
|
- при установленном значении порога сигнализации АВАРИЙНАЯ-CH, равном 20% НКПР |
15 – 31 |
|
Время срабатывания сигнализации, с, не более |
|
|
- по горючему газу |
15 |
|
- по оксиду углерода (CO) |
45 |
|
Номинальное время установки сигнала на выходе "КОНТРОЛЬ" Т 0,9ном, с |
60 |
|
Время прогрева, мин, не более: |
|
|
- по каналу горючих газов |
5 |
|
- по каналу оксида углерода |
60 |
|
Срабатывание "сухих" контактов реле при достижении порогов: |
|
|
- 1-й порог (по CO) |
одна группа 30 В; 2,5 А |
|
- 2-й порог (по CO) |
одна группа 220 В; 5 А |
|
- авария (по горючим газам) |
одна группа |
|
Индикация показаний |
звуковая общая, световая раздельная |
|
Уровень звукового давления, создаваемого звуковой сигнализацией, не менее, дБ, на расстоянии 1 м по оси акустического излучателя |
70 |
|
Степень защиты корпуса от пыли и влаги |
IP30 |
|
Длина кабеля связи между сигнализатором и выносным блоком датчика по горючему газу |
до 200 м, сечение жилы 0,75 мм2 |
|
Напряжение питания, В |
от 130 до 253, 50 Гц |
|
Мощность потребляемая, не более |
10 В·А |
|
Габаритные размеры, мм, не более: |
|
|
- блок датчика (БД) |
70х110х50 |
|
- блок контроля и сигнализации (БКС) |
195х120х65 |
|
Масса, кг, не более |
|
|
- блок датчика (БД) |
0,5 |
|
- блок контроля и сигнализации (БКС) |
1,0 |
|
Средняя наработка на отказ в условиях эксплуатации, ч, не менее (при этом допускается замена ЭХД (ТХД), отработавших свой ресурс) |
30000 |
|
Гарантийный срок эксплуатации, мес., не менее |
|
|
- сигнализатор СТГ-1 в сборе |
18 |
|
- ячейка по CO, датчик на CH4 |
12 |
|
Средний полный срок службы, лет, не менее: |
|
|
- СТГ-1 |
10 |
|
- датчик на CO, датчик на CH4 |
5 |
|
Рабочие условия эксплуатации: |
|
|
Температура окружающей среды, °С |
от -10 до +50 |
|
Относительная влажность воздуха: |
|
|
- блок контроля и сигнализации (БКС) |
от 30 до 95 % при температуре 30°С |
|
- блок датчика выносной |
от 30 до 95 % при температуре 40°С |
|
Атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106,7 (от 630 до 800) |
|
Наименование |
Количество |
|
СТГ-1 необходимой модификации (СТГ-1-1 или СТГ-1-2) |
1 |
|
Комплект ЗИП: - колпачок ИБЯЛ.725313.008; - колпачок поверочный ИБЯЛ.301121.015; - джампер (переходник) MJ-0-6. |
1 |
|
Ведомость эксплуатационных документов |
1 |
|
Комплект эксплуатационных документов |
1 |
За отдельную плату по дополнительному заказу поставляются:
- клапаны электромагнитные силовые КЭГ-9720 (НО) и импульсные КЭГ-9720 (НЗ);
- сенсор термохимический по метану (ТХД) ИБЯЛ.413923.031-03 взамен выработавшего свой ресурс;
- сенсор электрохимический по оксиду углерода (ЭХД) ИБЯЛ.305649.035-83 взамен выработавшего свой ресурс;
- баллоны объёмом 4 литра с ГСО-ПГС (с поверочными газовыми смесями):
• ПГС CO в воздухе, 1,2 мг/м3,
• ПГС СО в воздухе, 190 мг/м3,
• ПГС CH4 в воздухе, 0,66 % об.,
• ПГС CH4 в воздухе, 1,1 % об.,
- вентиль точной регулировки (латунь) ИБЯЛ.306577.002;
- индикатор расхода (ротаметр) ИБЯЛ.418622.003-01;
- диспетчерский пульт ДИСП ИБЯЛ.465213.003.
Комплект ЗИП (внешний вид)
|
|
Колпачок поверочный для калибровки и поверки канала угарного газа (CO) |
|
|
Колпак поверочный для поверки и градуировки блока датчика по природному (горючему) газу |
|
|
Джампер (перемычка) для выбора порога срабатывания по горючему газу: 10 % либо 20 % НКПР |
