СИГМА-03 газоанализатор многоканальный стационарный

Предназначен для непрерывного (постоянного) измерения ДВК (довзрывоопасных концентраций) различных токсичных газов (СО, NO₂, NO, SO₂, H₂S, Cl₂, NH₃, HCl, хладоны, элегаз (SF₆)) и ВОГ (метан, пропан, бутан, пары бензина в воздухе или азоте), содержание кислорода (O₂) в окружающей рабочей воздушной среде и для включения аварийной сигнализации при превышении установленных порогов содержания вредных и опасных веществ в воздухе взрывоопасных объектов и производственных помещений, а также формирования и выдачи управляющих сигналов внешнему оборудованию, архивированию полученных результатов и передачи информации компьютеру (удаленному терминалу).
Данное изделие представляет собой стационарный, многоканальный, многоблочный газоаналитический прибор непрерывного действия с конвекционной подачей газовоздушной смеси, состоящий из отдельных блоков и модулей, соединённых в локальную измерительную сеть.

Конструктивно стационарный газоанализатор СИГМА-03 состоит из следующих частей:
- информационного блока - СИГМА-03.ИПК;
- от 1ого до 14ти выносных блоков датчиков (измерительные преобразователи) - СИГМА-03.ДЭ, СИГМА-03.ДВ, СИГМА-03.ДП, СИГМА-03.ДПЗ, СИГМА-03.ДК.

В зависимости от контролируемых газов в приборе используются газочувствительные ячейки, основанные на различных принципах преобразования:
• датчик с электрохимическим сенсором (маркировка Э);
• датчик с полупроводниковым сенсором (маркировка П);
• датчик с термокаталитическим сенсором (маркировка В);
• датчик с электрохимическим сенсором на кислород (маркировка К).
Выносные блоки датчиков обеспечивают непрерывное преобразование значения измеряемого компонента в электрический унифицированный аналоговый токовый выходной сигнал (4 - 20) мА для дистанционной передачи в информационный блок СИГМА-03.ИПК.

Выносные датчики выпускаются в следующих исполнениях:
- СИГМА-03.ДЭ – токсичные газы в воздухе;
- СИГМА-03.ДВ, СИГМА-03.ДП - довзрывные концентрации углеводородов (CxHy) и прочих горючих и взрывоопасных газов в воздухе;
- СИГМА-03.ДП, ДПЗ - довзрывные концентрации аммиака, элегаза, хладонов и углеводородов в инертной атмосфере;
- СИГМА-03.ДК - объёмное содержание кислорода в воздухе.

Датчики с маркировкой «ЭЗ» и «ПЗ» - датчики с калибровкой по концентрации заказанного вещества.

Информационный блок СИГМА-03.ИПК предназначен для выполнения:
- искробезопасного электропитания выносных измерительных преобразователей;
- измерения токового сигнала датчиков - 4-20 мА;
- преобразования измеренного значения токового сигнала в значение измеряемого вещества;
- вывода результатов измерения параметров на линейный светодиодный индикатор;
- выдачи светозвуковой сигнализации при превышении пороговых значений контролируемых параметров;
- управления исполнительным оборудованием с помощью контактов силовых реле;
- цифрового обмена и передачи измерительной информации по интерфейсу RS-485 в компьютер верхнего уровня и иные устройства.
Данные газоанализаторы относятся к электрооборудованию с уровнем взрывозащиты «Взрывобезопасное электрооборудование», выносные датчики имеют виды взрывозащиты: «искробезопасная электрическая цепь» с уровнем ib и «взрывонепроницаемая оболочка» и имеют маркировку взрывозащиты «lExibdIIBT4» или «lExibIIBT4».
Газоанализаторы, применяемые вне взрывоопасных зон, могут поставляться в общепромышленном исполнении.

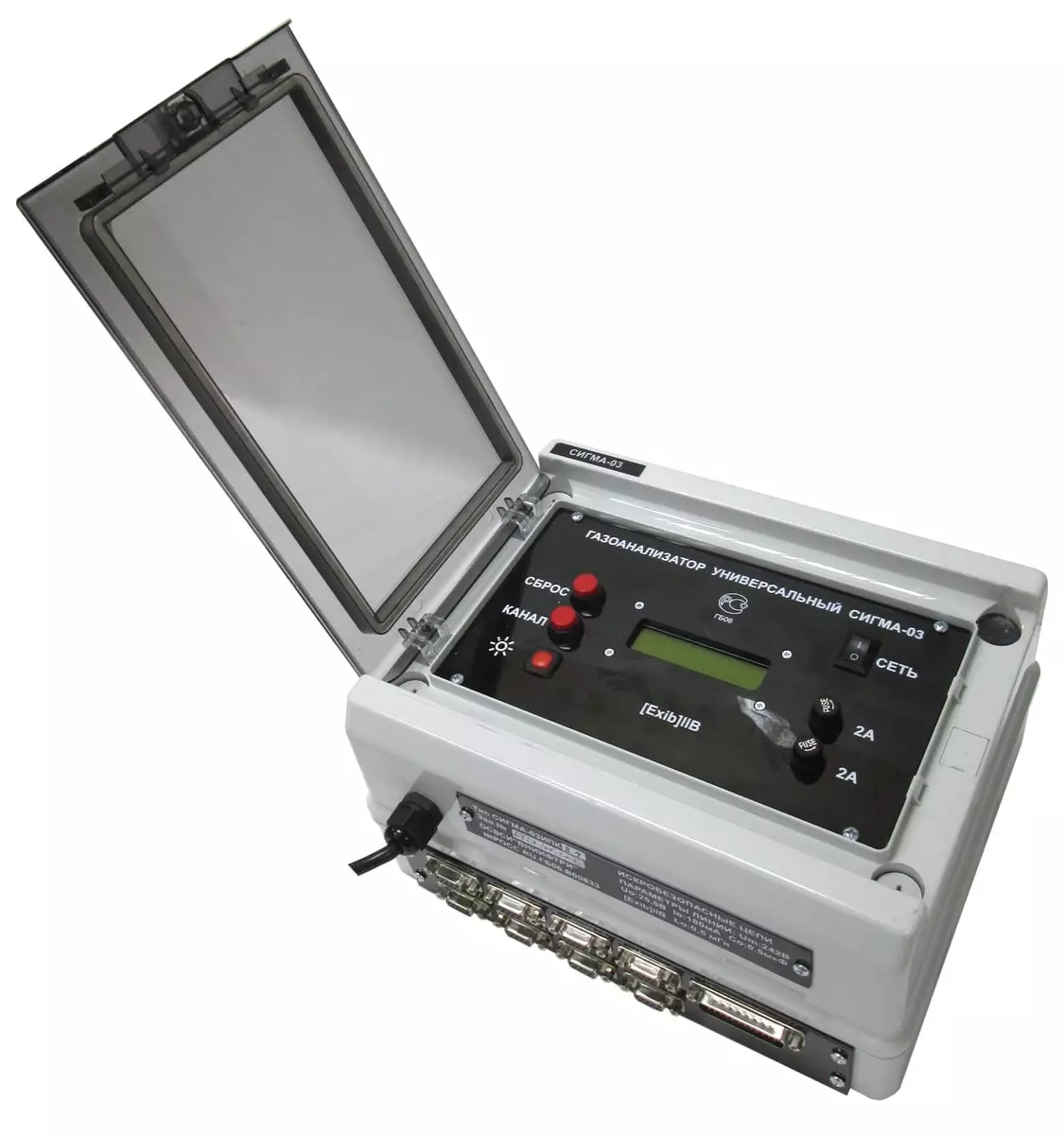

Блок СИГМА-03.ИПК собран в боксе для настенного крепления с открывающейся передней дверью, на которой смонтированы органы управления и индикации.

Стационарный газоанализатор внесён в Государственный реестр средств измерений и поставляется с обязательной госповеркой.

Области применения

- контроль воздуха в производственных помещениях и на промплощадках объектов газовой, металлургической, фармацевтической, нефтехимической, химической, пищевой промышленности;
- объекты энергетики: ГРЭС, ТЭЦ, тепловые электростанции;
- ЖКХ;
- коммунальные сети;
- холодильные установки, предприятия хранения аммиака;
- пивоваренное производство;
- животноводство и сельское хозяйство;
- хранилища газообразного и жидкого хлора и др.;
- химическая промышленность;
- топливноналивные терминалы;
- авиационные ангары;
- резервуарные, наливные эстакады, портовые терминалы;
- газовые и автомобильные хозяйства (АЗС, АГНКС);
- автостоянки, подземные паркинги, гаражи и автосервисы;
- подвалы, колодцы, коллекторы подземных коммуникаций;
- котельные и других помещениях технологических объектов класса B-1, B-1a и наружных установок класса B-1г.

Типы блоков датчиков в зависимости от измеряемых веществ

Параметр	Единицы измерения	Диапазон измерений	Предел основной погрешности, %		Тип блока датчика
			абсолютный	приведенный
Концентрация взрывоопасных газов ВОГ	% НКПР	0 - 50	± 5	-	датчик ВОГ Сигма-03.ДВ (ГПСК07.41.00.000)
Концентрация токсичных газов	мг/м3	0 - ВПИ *	-	± 20	датчик электрохимический Сигма-03.ДЭЗ (ГПСК07.42.00.000-01)
Концентрация элегаза и других хладонов	мг/м3	0 - 9800	-	± 20	датчик полупроводниковыйСигма-03.ДП (ГПСК07.43.00.000)
Концентрация заказанного компонента в воздухе	-	0 - ВПИ *	-	± 20	датчик полупроводниковый Сигма-03.ДПЗ (ГПСК07.43.00.000-01)
Концентрация кислорода	% об.	0 - 25	± 1	-	датчик электрохимический Сигма-03.ДК (ГПСК07.44.00.000)

Примечание: * - ВПИ - верхний предел измерения концентрации взрывоопасного или токсичного газа в воздухе.

Диапазоны измерения токсичных газов в воздухе

Газ	Диапазон, ppm	Тип сенсора	Приведенная относительная погрешность
CO	0 - 200	CO/CF-200	± 20
	0 - 500	CO/MF-500
NH3	0 - 100	NH3/CR-200
	0 - 1000	NH3/CR-1000
H2S	0 - 50	H2S/C-50
	0 - 200	H2S/C-200
SO2	0 - 20	SO2/C-20
	0 - 100	SO2/C-100
NO	0 - 25	NO/C-25
	0 - 100	NO/CF-100
NO2	0 - 20	NO2/C-20
Cl2	0 - 20	Cl2/C-20
HCl	0 - 20	HCl/C-20
CH2O	0 - 10	CH2O/С-10
O3	(0 - 2); (0 - 5)	O3/С-2

Поверка газоанализатора

Поверка проводится в соответствии с инструкцией по поверке «Газоанализатор универсальный СИГМА-03» ГПСК 07.00.00.000 ДЛ (общая инструкция) и разделом в руководстве по эксплуатации на каждый отдельный выносной блок датчика, входящей в комплект эксплуатационной документации и согласованной ГЦИ СИ ВНИИМС в 2008 г.

Основные средства поверки:

• государственные стандартные образцы (ГСО) состава газовых смесей в баллонах под давлением (ПГС) по ТУ 6-16-2956-02;
• источники микропотоков газов и паров (ИМ) по ТУ ИБЯЛ.418319.013;
• роторный испаритель ИР-1М по ТУ 25-11-917-74;
• весы аналитические АДВ-200 ГОСТ 24104-80Е;
• газовый счётчик барабанного типа ГСБ-400 ТУ 25-04-253-75;
• генератор озона ГС-024 ТУ 25-7407.040-90;
• термодиффузионный генератор газовых смесей ТДГ-01-ШДЕК.418319.001 ТУ;
• воздух нулевой ТУ 6-21-5-82.

Межповерочный интервал газоанализатора - 1 год.
