СЕНСИС-500 газоанализатор автоматический стационарный

Написать в Whatsapp

Самовывоз: Послезавтра
Доставка: Через 3 дня
Время работы: с 9:00 до 18:00
Выходные дни: сб, вс

Производитель

Газоаналит

Тип:

Стационарные

Определяемые газы:

CO Оксид углерода, CO2 Диоксид углерода, CH4 Метан, C2H4 (этилен), C3H8 Пропан, H2 Водород, O2 Кислород, H2S Сероводород, SO2 Диоксид серы, Cl2 Хлор, HCl Хлористый водород, NH3 Аммиак, NO2 Диоксид азота, H2CO Формальдегид, C2H5OH Этанол, С2H4 Этилен

Взрывозащищенный:

да

Сфера применения:

АЗС

Заводская поверка:

Есть

Документация:

rukovodstvo-po-ekspluatatsii-i-metodika-poverk.pdf

Гарантия:

12 месяцев

Описание

Технические характеристики

Оплата

Доставка

Документация

Комплектация

Краткое описание оборудования

Тип оборудования: Газоанализаторы

Производитель оборудования: Газоаналит (Россия) Russia

Страна происхождения: Россия Russia

Серия: СЕНСИС

Модель: СЕНСИС-500

Гарантия: 1 год

Госреестр средств измерений РФ: НЕ внесен

Поверка: входит в стоимость

Межповерочный интервал: 12 месяцев

Стационарный датчик-газоанализатор серии СЕНСИС 500 используется для автоматического непрерывного контроля и измерения содержания концентрации кислорода (O₂), токсичных (ядовитых) и горючих газов (взрывоопасных) с выдачей звукового и светового сигналов при достижении порогов срабатывания концентрации, а также выдачи сигналов для управления внешними исполнительными устройствами путём включения реле типа «сухой» контакт либо передачи телеметрического сигнала на внешние исполнительные устройства автоматики. Газоанализатор в качестве опции может иметь индикацию концентрации вещества на цифровом светодиодном индикаторе. Газоанализаторы (датчики) СЕНСИС могут быть объединены в аналитическую систему контроля концентрации газов КАССАНДРА.

Имеют возможность выдавать сигналы как в аналоговом виде (0 - 3 В, 4 - 20 мА), так и в цифровом формате по интерфейсу RS-485.

Стационарные газоанализаторы СЕНСИС-500 внесены в государственный реестр средств измерений Российской Федерации и поставляются строго со свежей государственной поверкой. Поверка осуществляется 1 раз в год.

Области применения

- промышленные территории предприятий, рабочие места, и другие помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровья персонала или имеется опасность взрыва;
- объекты метрополитена;
- закрытые парковки, гаражи и автостоянки.

Измеряемые газы и диапазоны измерения

Контролируемое вещество		Диапазон измерения	Диапазон индикации (показаний)
Аммиак	NH₃	(0-500) мг/м³	(0-750) мг/м³
Водород	H₂	(0-2,5) % об.	(0-4) % об.
Диоксид азота	NO₂	(0-30) мг/м³	(0-45) мг/м³
Диоксид серы	SO₂	(0-300) мг/м³	(0-450) мг/м³
Диоксид углерода	СО₂	(0-5) % об.	(0-6) % об.
Кислород	O₂	(0-30) % об.	(0-40) % об.
Кислород	O₂	либо (0-98) % об.	(0-100) % об.
Метан	CH₄	(0-2,5) % об.	(0-5) % об.
Пары углеводородов	CxHy	(0-1) % об.	(0-2) % об.
Пары углеводородов	CxHy	(0-1000) мг/м³.	(0-300) г/м³
Пропан	C₃H₈	(0-1) % об.	(0-2) % об.
Сероводород	H₂S	(0-30) мг/м³	(0-45) мг/м³
Угарный газ	CO	(0-300) мг/м³	(0-450) мг/м³
Формальдегид	H₂CO	(0-8) мг/м³	(0-9,9) мг/м³
Хлор	Cl₂	(0-30) мг/м³	(0-45) мг/м³
Хлористый водород	HCl	(0-30) мг/м³	(0-45) мг/м³
Этанол	C₂H₅OH	(0-30) г/м³	(0-45) г/м³
Этилен	C₂H₄	(0-3000) мг/м³	(0-450) г/м³

Примечания:
- из-за перекрёстной чувствительности газоанализаторы реагируют на все виды горючих газов, однако с разной чувствительностью. Возможно применение приборов сразу на несколько горючих газов, но в этом случае необходимо калибровать (градуировать) по каждому газу и находить переводной коэффициент на каждый из них;
- диапазон измерения может быть увеличен либо уменьшен в зависимости от решаемой задачи;
- диапазон измерения горючих паров не может превышать 100% НКПР (нижний концентрационный предел распространения пламени);
- возможно использование сенсоров на другие компоненты при специальном заказе;
- диапазон измерения ограничен концентрацией поверочных газовых смесей (ПГС), выпускаемых на заводах-изготовителях. Диапазон индикации – реальное значение измерений ограниченное возможностями прибора.

Пороги срабатывания

Контролируемый компонент	Порог 1	Порог 2	Чувствительность
Аммиак NH₃	20 мг/м³	60 мг/м³	1 мг/м³
Аммиак NH₃	500 мг/м³	1500 мг/м³	100 мг/м³
Водород H₂	0,4 % об.	0,8 % об.	0,01 % об.
Диоксид азота NO₂	2 мг/м³	нет	0,1 мг/м³
Диоксид серы SO₂	10 мг/м³	нет	1 мг/м³
Диоксид углерода СО₂	0,5 % об.	Нет	0,01 % об.
Кислород O₂	18 % об.	23 % об.	0,2 % об.
Метан CH₄	0,5 % об.	1,0 % об	0,01 % об.
Пары углеводородов CxHy	0,2 % об.	0,4 % об.	0,01 % об.
Пары углеводородов CxHy	300 мг/м³	нет	10 мг/м³.
Пропан C₃H₈	0,4 % об.	0,8 % об.	0,01 % об.
Сероводород H₂S	3 мг/м³	10 мг/м³	0,1 мг/м³
Угарный газ CO	20 мг/м³	100 мг/м³	1 мг/м³
Формальдегид H₂CO	0,5 мг/м³	нет	0,1 мг/м³
Хлор Cl₂	1 мг/м³	10 мг/м³	0,1 мг/м³
Хлористый водород HCl	1 мг/м³	нет	0,1 мг/м³
Этанол C₂H₅OH	1 г/м³	нет	0,01 г/м³
Этилен C₂H₄	3000 мг/м³	нет	10 мг/м³

Конструктивные особенности и принцип работы

Конструктивно стационарный газоанализатор изготовлен в пластмассовом корпусе, который может укрепляться на стене с помощью простых кронштейнов. Выносной датчик также имеет настенное крепление. На лицевой и боковой панелях однокорпусного газоанализатора без цифровой индикации расположены:
- красный светодиод сигнализации тревоги;
- зелёный светодиод наличия питания;
- отверстие сирены звуковой сигнализации;
- отверстие газочувствительного сенсора;
- разъём подключения питания и телеметрического выхода;
- кронштейны крепления.

Габариты и установочные размеры исполнения без цифровой индикации с питанием через разъёмы для помещений

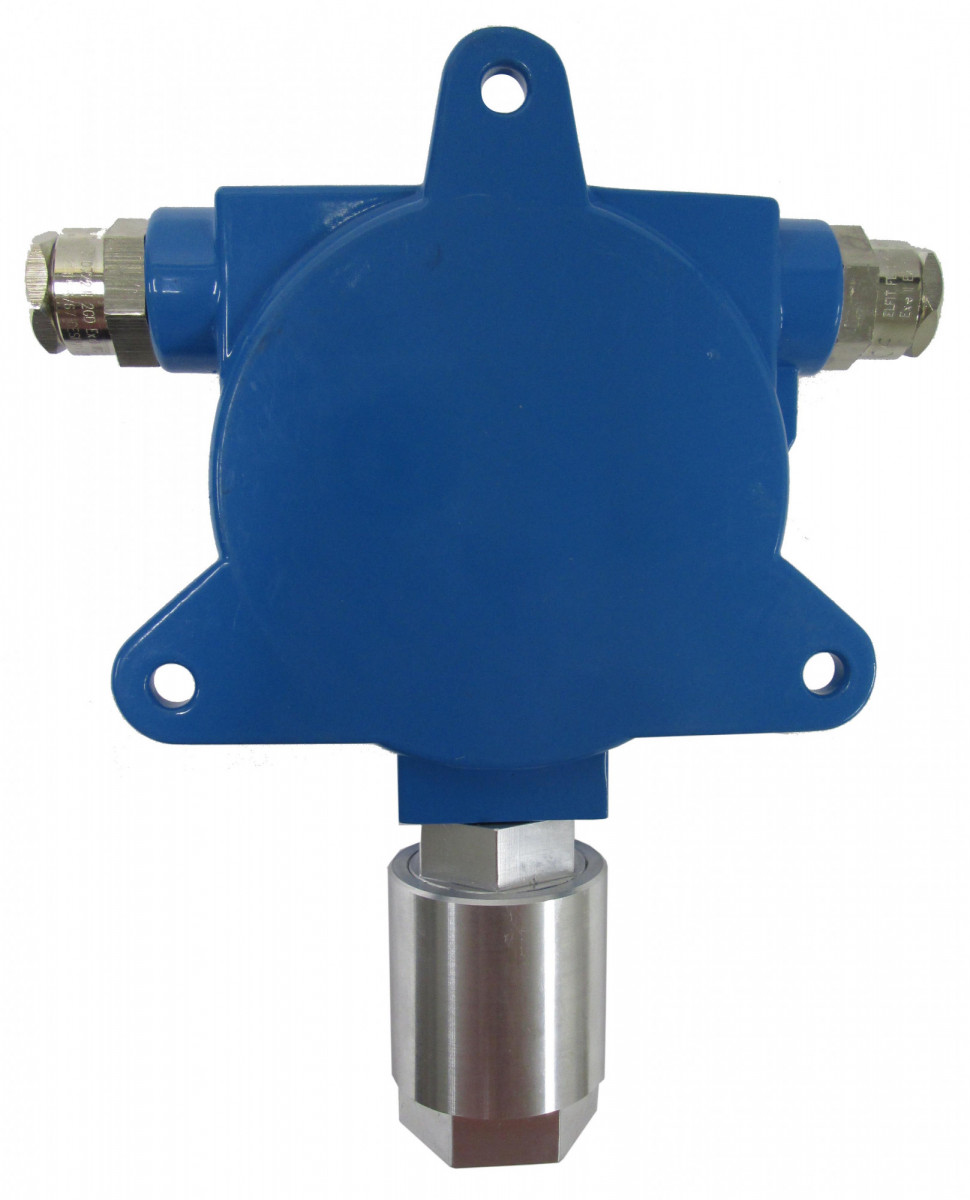

Габариты и установочные размеры модификации без цифровой индикации с питанием через гермовводы для открытых площадок

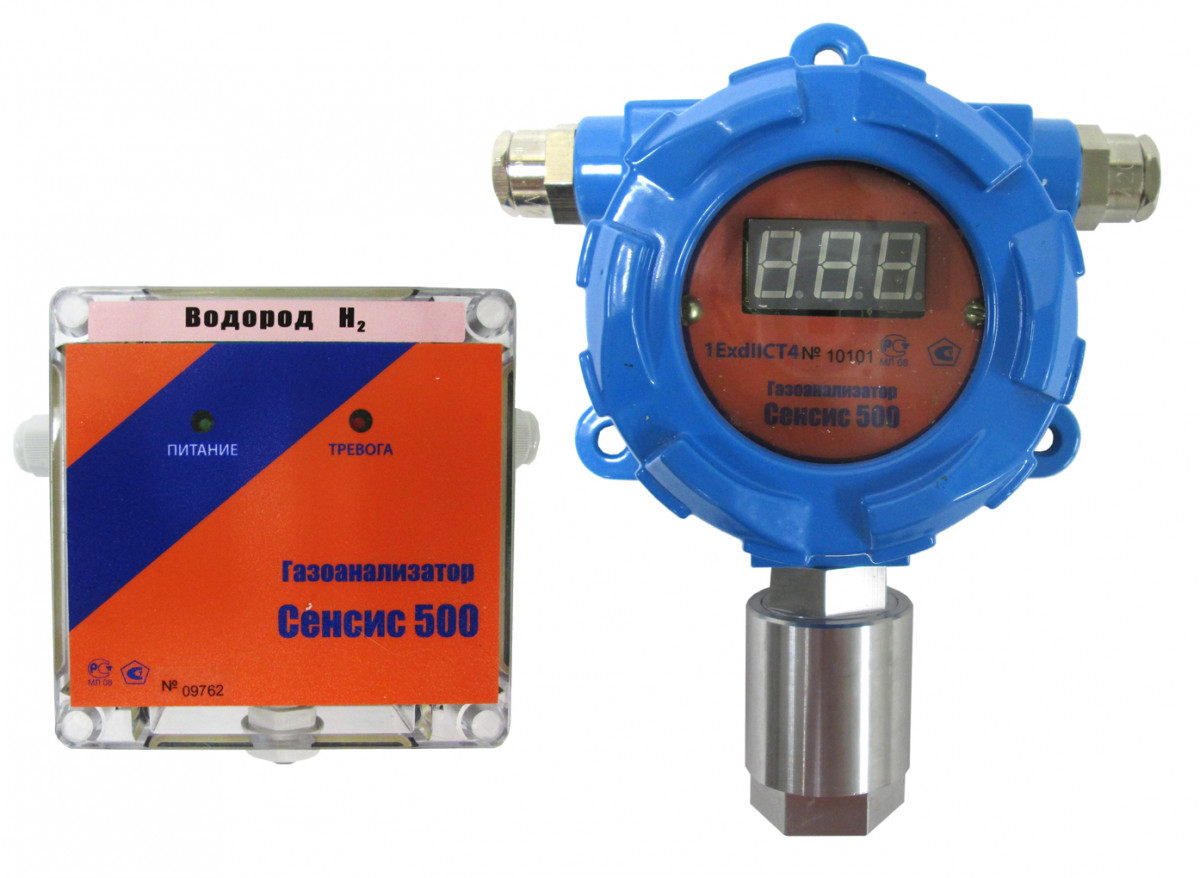

На лицевой и боковых панелях однокорпусного газоанализатора СЕНСИС с цифровой индикацией размещены:
- цифровой индикатор показаний;
- отверстие сирены звуковой сигнализации;
- отверстие газочувствительного сенсора;
- разъём подключения питания и телеметрического выхода;
- кронштейны крепления.

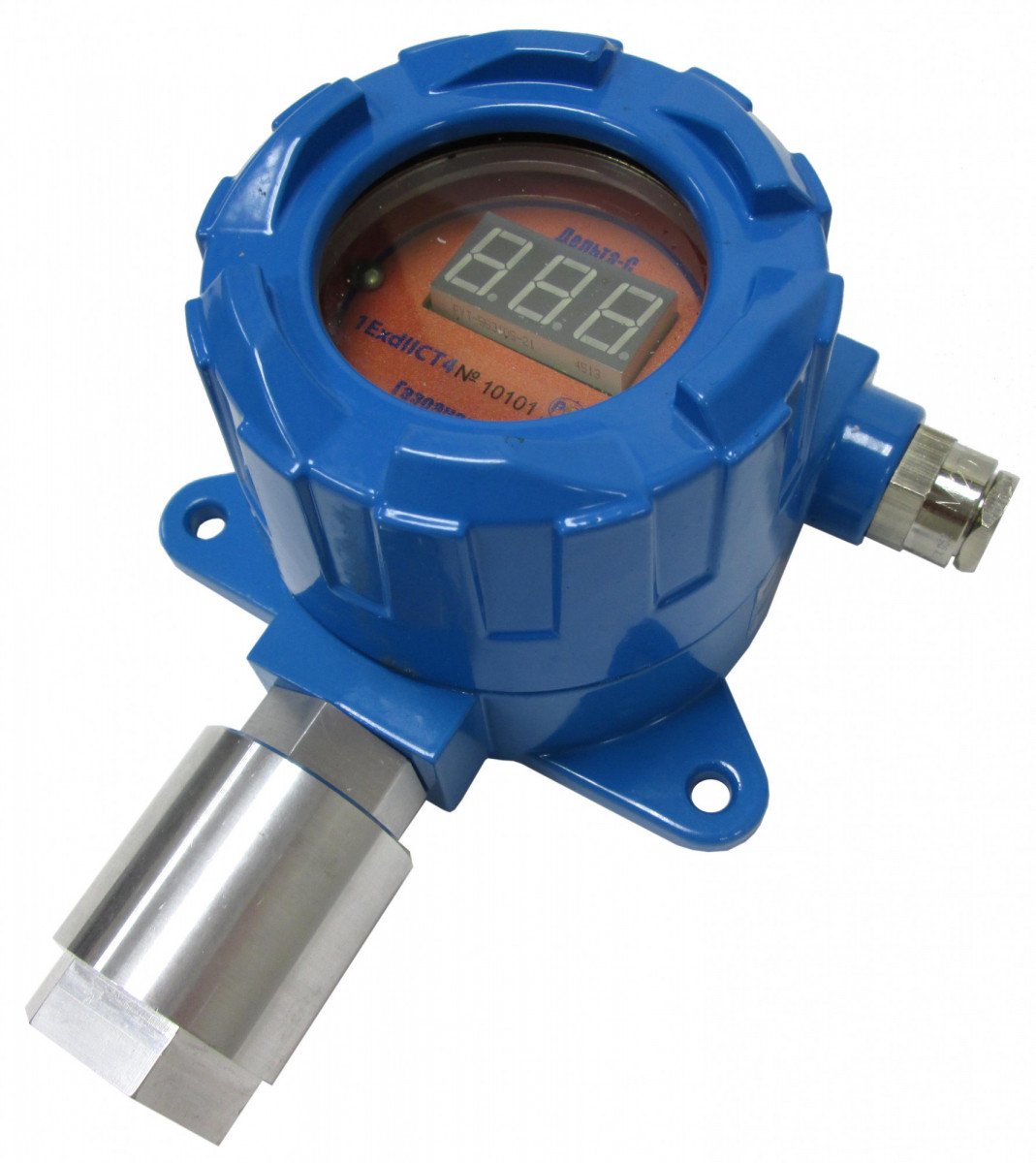

Габариты и установочные размеры исполнения с цифровой индикацией с питанием через разъёмы для помещений

Габариты и установочные размеры модели с цифровой индикацией с питанием через гермовводы для открытых площадок

Газоанализатор может иметь в своём составе дополнительный разъём токового выхода (4-20)мА либо общий 4-контактный разъём для подключения к сетям измерения.

Принцип действия схемы контроля концентраций кислорода и токсичных (ядовитых) веществ основан на амперометрическом методе измерения, при котором электро-химический сенсор (чувствительный элемент) преобразует значение концентрации соответствующего компонента в атмосфере в электрический сигнал, сила тока либо напряжение которого пропорциональны величине концентрации. Нагрузкой каждого сенсора является усилитель с выходным напряжением, пропорциональным концентрации вещества.

Принцип действия схемы контроля концентраций горючих паров основан на изменении сопротивления термокаталитического либо полупроводникового сенсора в зависимости от концентрации газа в атмосфере. Схема отслеживает изменение сопротивления чувствительного элемента сенсора и преобразует его в напряжение, пропорциональное концентрации газа. Возможно применение оптического (инфракрасного) сенсора по метану либо углеводороды.

Принцип действия схемы контроля концентраций диоксида углерода (углекислого газа, СО₂) основан на оптическом (инфракрасном) методе измерения, при котором оптический сенсор преобразует значение концентрации СО₂ в электрический сигнал, выходное напряжение которого пропорционально концентрации.

Цифровая трехразрядная матрица показывает текущую концентрацию по измеряемым компонентам: кислород О₂ (в % об.), горючие пары (в % об. или в г/м³) и токсичные (в мг/м³), а также информацию о превышении заданных порогов срабатывания (миганием десятичной точки между цифрами).

Для модификаций без цифровой индикации показаний схема сигнализации исполнена на двух светодиодах, которые показывают включение прибора (зеленый) и превышение порога срабатывания концентрации (красный).

Схема сигнализации обеспечивает звуковую (сирена) и световую (красные светодиоды) сигнализацию при выходе концентрации хотя бы одного из контролируемых веществ за допустимые пределы соответствующих установленных порогов, т. е. если:

- концентрация кислорода снижается ниже нижнего порога либо (если верхний порог установлен) повышается выше верхнего порога;

или / и

- концентрация хотя бы одного из горючих и/или токсичных газов повышается выше соответствующего установленного порога.

Электрическое питание осуществляется от внешнего источника постоянного тока (блока питания либо сетевого адаптера), обеспечивающего непрерывную автоматическую работу прибора в течение длительного отрезка времени.

Газоанализатор на горючие пары может иметь устройство защиты от высокой концентрации для предотвращения преждевременного выхода сенсора из строя. При превышении порога система защиты сенсора переводит его в режим пониженной чувствительности и подает особый сигнал.

Характеристики

Характеристики	Значение
Госповерка	есть
Относительная погрешность измерения по горючим и токсичным газам в нормальных условиях (н.у.) (δ), %	10
Погрешность измерения по кислороду при нормальных условиях:
- в диапазоне (1-30)% об., абсолютная погрешность, % об.	± 0,3
- в диапазоне (0,1-1)% об., относительная погрешность, % *	10
* погрешность измерения по кислороду (O₂) в диапазоне низких и высоких концентраций является экспериментальной величиной для технологических приборов
Относительная погрешность установки уровня порога сигнализации, %, менее	± 1
Дополнительная погрешность от изменения температуры окружающей среды на каждые 10 °С, d, не более	0,2
Дополнительная погрешность от изменения влажности окружающей среды на каждые 10 %, d, не более	0,2
Время срабатывания сигнализации Т_(0.9) при нормальных условиях без пробоотборного зонда (зависит от типа сенсора), с, не более:
- для горючих веществ	15 (до 60 с с оптическим сенсором)
- для токсичных (ядовитых) газов	45
- для кислорода	30
Сигнализация:
- световая	красный светодиод либо цифровая матрица
- звуковая	сирена 95 дВ
Параметры реле исполнительного устройства	24 В; 0,5 А
Срок службы сенсоров (среднестатистическое, в зависимости от условий эксплуатации), лет:
- для кислорода	до 5
- для остальных газов	до 3
- оптических (инфракрасных)	более 5
Условия эксплуатации:
- температура окружающей среды, °С	от -40 до +50
- относительная влажность, %	30 … 95
- атмосферное давление, кПа	84 … 120 (630 … 900 мм рт. ст.)
Электрическое питание от внешнего источника постоянного тока, В	24
Потребляемая мощность в режиме (дежурный / сигнальный), мВт, питание 24 В:
- на горючие пары с индикацией	1500 / 1800
- на горючие пары без индикации	780 / 1080
- на токсичные газы с индикацией	660 / 960
- на токсичные газы без индикации	300 / 600
- с оптическим (инфракрасным) сенсором на СО₂ или СН₄	2000 / 2300
Время непрерывной работы	длительное
Габаритные размеры, мм, не более	165×120×60
Масса комплекта газоанализатора / адаптера, г, не более	350 / 350
Рабочий диапазон температур, °С:
- холодоустойчивое исполнение	от -40 до +50
- исполнение для нормальных условий	от -10 до +40
Рабочий диапазон относительной влажности, %	30 … 95 без конденсата
Возможность режима автокалибровки при включении	есть для кислорода
Периодичность поверки (межповерочный интервал)	не реже 1 раза в 12 мес.
Чувствительность сенсоров	указана в спецификации на сенсоры
Уровень взрывозащиты	1ExdibIIВT4/Н2 X

ХОТИТЕ КУПИТЬ СЕНСИС-500 газоанализатор автоматический стационарный? ЗАКАЖИТЕ ОБРАТНЫЙ ЗВОНОК!

Мы перезвоним Вам в рабочее время

Тип:

Стационарные

Определяемые газы:

Взрывозащищенный:

да

Сфера применения:

АЗС

Заводская поверка:

Есть

Документация:

rukovodstvo-po-ekspluatatsii-i-metodika-poverk.pdf

Гарантия:

12 месяцев

rukovodstvo-po-ekspluatatsii-i-metodika-poverk.pdf

Газоанализатор (блок сигнализации (вторичный) и датчик, если он выносной) 1 шт.
Блок питания для газоанализатора с питанием 24 В (12 В под заказ) 1 шт.
Паспорт 1 шт.
Руководство по эксплуатации (на партию) 1 шт.
Методика поверки (на партию) 1 шт.
Монтажный комплект:
- разъёмы XS9JK-4P/4 или PLT-94 - компл.
- гермоввод - компл.
- коммутационная (соединительная) коробка 1 шт.
- кабель от коробки до прибора - м
Упаковка 1 шт.

Дополнительные принадлежности или опции:

газовая насадка-адаптер КДГС 741136.014-03 НГ-3
телеметрический кабель КТ-3
комплект трубопроводов для поверки (калибровки)
инструкция по настройке
кабель соединительный к датчику без разъёмов

Примечание: по отдельной заявке Пользователя комплект заказа может быть изменён либо дополнен.
