ОКА газоанализатор (система газоаналитическая) многоканальный стационарный
Доставка: На послезавтра
Время работы: с 9:00 до 18:00
Выходные дни: сб, вс
Краткое описание оборудования
Тип оборудования: Газоанализаторы
Производитель оборудования: Газоаналит (Россия)
Страна происхождения: Россия
Серия: ОКА
Модель: ОКА
Гарантия: 1 год
Госреестр средств измерений РФ: НЕ внесен
Поверка: входит в стоимость
Межповерочный интервал: 12 месяцев
• определения массовой концентрации углекислого газа CO2 и / или других токсичных газов по выбору Заказчика (хлористого водорода HCl, аммиака NH3, хлора Cl2, угарного газа CO, сероводорода H2S, диоксида серы SO2, фтора F2, фтористого водорода HF и двуокиси азота NO2), при наличии в обозначении модели газоанализатора буквы «Т», например, ОКА-Т;
• измерение содержания суммы горючих газов (с градуировкой по водороду H2, или метану CH4, или пропану C3H8, или гексану C6H14, или угарному газу CO (высокие концентрации), или другому горючему газу по выбору Заказчика), при наличии в обозначении модели прибора буквы «М», например, ОКА-М;
• определения объёмной доли кислорода, при наличии в обозначении модификации газоанализатора цифры «92», например, ОКА-92МТ;
• сигнализации о выходе концентраций контролируемых газов за установленные пороговые значения.
Газоанализатор (газоаналитическая система) может иметь несколько модификаций, в зависимости от измеряемых газов: ОКА-92МТ, ОКА-М, ОКА-92М, ОКА-МТ, ОКА-Т, ОКА-92Т, ОКА-92.
Газоанализатор ОКА внесён в Государственный реестр средств измерений и поставляется с обязательной поверкой.
Область применения:
- промышленные котельные и топочные;- тоннели, колодцы и другие подземные сооружения;
- гаражные комплексы, СТО и т.д.
- морозильные камеры;
- канализационные насосные станции;
- химические производства;
- склады ГСМ;
- ЖКХ;
- подземные паркинги, парковки, закрытые автостоянки;
- автозаправки;
- системы противоаварийной защиты;
- объекты хранения аммиака;
- другие места, где необходимо контролировать кислород, токсичные и горючие газы.
Газоанализатор имеют следующие исполнения:
1. исполнение И21 (многоканальный газоанализатор «ОКА» - до 16 каналов измерения) и его модификации:- ОКА-92МТ - измеряет кислород, горючие и токсичные газы.
- ОКА-92 - измеряет кислород;
- ОКА-92М - измеряет кислород и горючие газы;
- ОКА-М - измеряет метан или другой горючий газ;
- ОКА-Т - измеряет токсичные газы;
- ОКА-МТ - измеряет горючие и токсичные газы;
- ОКА-92Т - измеряет кислород и токсичные газы.
2. исполнение И22Д0 и И22Д1 (малогабаритный газоанализатор «ОКА» с креплением на DIN-рейку, с индикацией «И22Д1» и без индикации «И22Д0» - до 2 каналов измерения) и его модификации:
- ОКА-92 - измеряет кислород;
- ОКА-М - измеряет метан или другой горючий газ;
- ОКА-Т - измеряет токсичные газы;
- ОКА-92М - измеряет кислород и горючие газы;
- ОКА-92Т - измеряет кислород и токсичные газы;
- ОКА-МТ - измеряет горючие и токсичные газы.
Исполнения И22Д0 и И22Д1 – СНЯТЫ с производства и заменены на исполнения И23 и И22Д2;
3. исполнение И23 (моноблочный стационарный газоанализатор «ОКА» со встроенным блоком датчиков - 1 канал измерения с возможностью построения многоканальной системы до 1024 точек контроля измерения (объединение до 32 газоаналитических систем с максимальным количеством каналов 32 в каждой)) и его модификации:- ОКА-92 - измеряет кислород;
- ОКА-М - измеряет метан или другой горючий газ;
- ОКА-Т - измеряет токсичные газы.
4. исполнение И22Д2 (многоканальный газоанализатор «ОКА» с креплением на DIN-рейку, с графическим дисплеем - до 4 каналов измерения) и его модификации:
- ОКА-92Т - измеряет кислород и токсичные газы;
- ОКА-92 - измеряет кислород;
- ОКА-Т - измеряет токсичные газы;
- ОКА-М - измеряет метан или другой горючий газ;
- ОКА-92М - измеряет кислород и горючие газы;
- ОКА-МТ - измеряет горючие и токсичные газы;
- ОКА-92МТ - измеряет кислород, горючие и токсичные газы.
Принцип работы прибора базируется на преобразовании измеренных концентраций в электрические параметры газочувствительных ячеек (сенсоров).
В газоанализаторах ОКА применяются следующие типы сенсоров:
- электрохимические (для измерения концентраций сероводорода, кислорода, угарного газа, хлора, хлористого водорода, аммиака, двуокиси серы, фтористого водорода, двуокиси азота);
- термокаталитические и полупроводниковые (для измерения ДВК суммы горючих газов);
- оптические (для измерения концентраций метана, пропана, углекислого газа и угарного газа).
Список нормативных документов, регламентирующих применение стационарных газоанализаторов серии ОКА:
- ГОСТ 12.3.006 - 75 «ССБТ. Эксплуатация водопроводных и канализационных сооружений и сетей»;- ПОТ Р М-025-2002 «Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства»;
- СНиП 21-02-99 «Стоянка автомобилей» (п. 6.13);
- ГОСТ 12.1.005-88 ССБТ «Общие санитарно-гигиенические требования к воздуху рабочей зоны»;
- РД 12-341-00 «Инструкция по контролю за содержанием окиси углерода в помещениях котельных»;
- РД 10-319-99 «Типовая инструкция по безопасному ведению работ для персонала котельных»;
- ВСН 64-86 «Методические указания по установке сигнализаторов и газоанализаторов контроля довзрывоопасных и предельно допустимых концентраций химических веществ в воздухе производственных помещений»;
- ПБ 09-594-03 «Правила безопасности при производстве, хранении, транспортировании и применении хлора»;
- ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления».

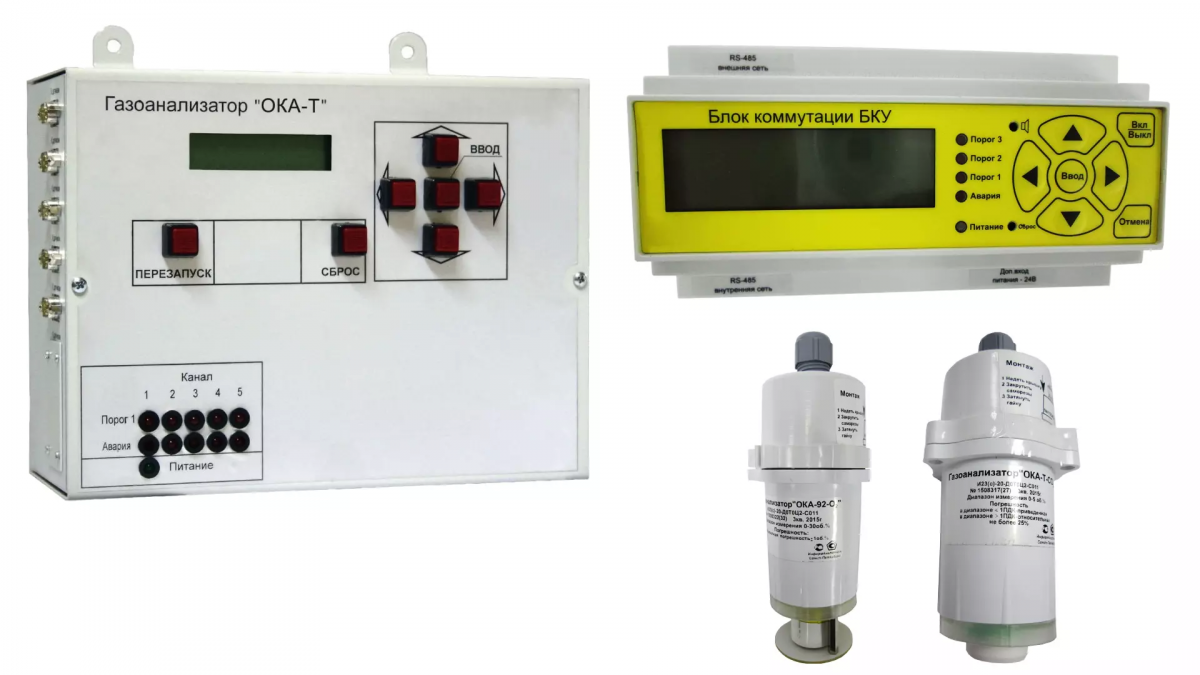

Внешний вид исполнений газоанализатора
|
Исполнение И21 |

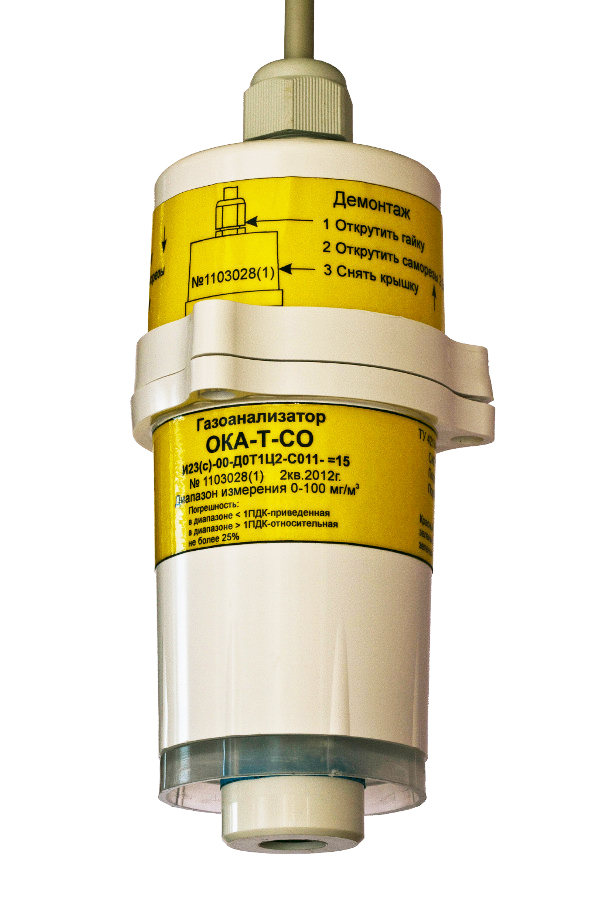

Исполнение И23 (моноблок) |
|
|
|
|
Исполнение И22Д0 с креплением на DIN-рейку, без индикации (снят с производства и заменён на исполнение И23 в комплекте с блоком коммутации и питания БР10М) |
Исполнение И22Д1 с креплением на DIN-рейку, с индикацией (снят с производства и заменён на исполнение И22Д2) |
|
|
|
|
Исполнение И22Д2 с креплением на DIN-рейку, с графическим дисплеем |
|
|
|
|
Преимущества использования газоанализаторов ОКА (исполнение И23 – «моноблок») при подключении в общую цифровую линию связи:
- система газового анализа может быть адаптирована под конкретный проект и алгоритм функционирования программными и аппаратными средствами;- отдельные блоки (газоанализаторы, блоки коммутации) можно разместить вблизи функционально связанных устройств;
- возможность наращивания системы как по числу выносных датчиков, так и по выполняемым функциям;
- расстояние между блоками газоаналитической системы может достигать до 1200 метров;
- возможность создания измерительных систем разного уровня сложности;
- при прохождении поверки газоанализатор может быть отключен без нарушения функционирования оставшейся части системы;
- количество кабеля при монтаже существенно снижено по сравнению с многоканальными газоанализаторами, изготовленными по традиционным схемам;
- каждый моноблок является самостоятельным газоанализатором, снабжён световой сигнализацией и, по запросу, токовым выходом (4-20 мА);
- приборы можно объединить в измерительные системы разного уровня, от простых, применяемых в своём составе только один прибор до сложных, объединяющих любое, необходимое для решения задач контроля, число одноканальных газоанализаторов;
- системы, состоящие из одноканальных газоанализаторов, объединённых в измерительную систему, особенно удобны для мониторинга протяжённых объектов, где правила безопасности требуют значительного количества точек контроля газовоздушной среды.
Пример типовой схемы на базе стационарных газоанализаторов «ОКА» со встроенным блоком датчика (моноблок)
|
Измеряемый газ |
Диапазон показаний |
Диапазон измерения |
Допускаемая перегрузка по концентрации, кратность от верхнего предела диапазона измерений |
Цена единицы наименьшего разряда |
Допускаемое содержание неизмеряемых компонентов***, не более, мг/м3 (по пределу допускаемой дополнит. погрешности) |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Кислород О2 |
0 - 36 об. % |
0 - 30 об. % |
*) |
0,1 об. % |
|
|
Сумма горючих газов, с градуировкой по: |
|||||
|
- метану CH4 |
0 - 2,5 об. % |
0 - 2,2 об. % |
**) |
0,01 об. % |
****) |
|
- пропану C3H8 |
0 - 1 об. % |
0 - 0,85 об. % |
**) |
0,01 об. % |
****) |
|
- гексану C6H14 |
0 - 20 мг/л |
0 - 17,5 мг/л |
**) |
0,1 мг/л |
****) |
|
- водороду H2 |
0 - 2,5 об. % |
0 - 2 об. % |
**) |
0,01 об. % |
|
|
- оксиду углерода CO |
0 - 6 об. % |
0 - 5,5 об. % |
**) |
0,1 об. % |
|
|
Оксид углерода CO |
0 - 120 мг/м3 |
0 - 100 мг/м3 |
10 |
1 мг/м3 |
|
|
Сероводород H2S |
0 - 36 мг/м3 |
0 - 30 мг/м3 |
10 |
0,1 мг/м3 |
|
|
Диоксид серы SO2 |
0 - 120 мг/м3 |
0 - 100 мг/м3 |
10 |
1 мг/м3 |
H2S и NCl не допускается |
|
Хлор Cl2 |
0 - 30 мг/м3 |
0 - 25 мг/м3 |
80 |
0,1 мг/м3 |
H2S - 8; SO2 - 10; NH3 - 25; NCl -3; NO2 - не допускается |
|
Хлористый водород HСl |
0 - 24 мг/м3 |
0 - 20 мг/м3 |
2 |
0,1 мг/м3 |
H2S - 15; SO2 - 8; Cl - 3; HF - 0,6 |
|
Фтористый водород HF |
0 - 3 мг/м3 |
0 - 2,5 мг/м3 |
5 |
0,01 мг/м3 |
H2S, SO2 и NCl не допускаются; Cl2 - 0,7; NO2 - 3; CO - 20 |
|
Аммиак NH3 |
0 - 720 мг/м3 |
0 - 600 мг/м3 |
10 |
1 мг/м3 |
|
|
Диоксид азота NO2 |
0 - 24 мг/м3 |
0 - 20 мг/м3 |
20 |
0,1 мг/м3 |
H2S и SO2 не допускаются; Cl2 - 0,6 |
|
Диоксид углерода CO2 |
0 - 6 об. % |
0 - 5 об. % |
**) |
0,01 об. % |
|
|
Метан CH4 |
0 - 3300 мг/м3 |
0 - 3300 мг/м3 |
**) |
10 мг/м3 |
****) |
*) в воздухе рабочей зоны объёмная доля кислорода не превышает верхнего предела измерений, поэтому перегрузка по кислороду не нормируется;
**) сенсоры на углекислый газ (CO2) и горючие газы (СН4, С3Н8, С6Н14, Н2, СО) выдерживают перегрузку по концентрации при содержании определяемого газа до 100 %;
***) приведённые значения вызывают погрешность не более 0,5 ПДК измеряемого компонента;
****) перекрёстная чувствительность каналов углеводородов, градуированных по одному из указанных в таблице, с другим горючем газом не нормируется.
Перечень поверочных газовых смесей, применяемые для поверки газоанализатора
|
Контролируемый газ |
ПГС №2, мг/м3 |
ПГС №4, мг/м3 |
ПГС №5, мг/м3 |
|
Кислород (O2) |
(6,0 ± 1,0) |
(15,0 ± 2,0) |
(28,0 ± 2,0) |
|
Метан (CH4 - воздух) |
(0,15 ± 0,03) |
(0,25 ± 0,05) |
(0,45 ± 0,05) |
|
Пропан (C3H8 - воздух) |
(0,06 ± 0,01) |
(0,1 ± 0,01) |
(0,18 ± 0,02) |
|
Гексан (C6H14 - воздух) |
(0,9 ± 0,1), мг/дм3 |
(2 ± 0,2), мг/дм3 |
(3,6 ± 0,4), мг/дм3 |
|
Водород (H2 - воздух) |
(0,14 ± 0,02) |
(0,2 ± 0,02) |
(0,44 ± 0,04) |
|
Оксид углерода - как горючий газ (CO - воздух) |
(0,37 ± 0,07) |
(0,6 ± 0,06) |
(1,1 ± 0,1) |
|
Угарный газ (CO - воздух) |
(15 ± 2) |
(50 ± 5) |
(90 ± 10) |
|
Сероводород (H2S - азот) |
(7,5 ± 1) |
(15 ± 1,5) |
(27 ± 3) |
|
Диоксид серы (SO2 - азот) |
(7,5 ± 1) |
(50 ± 5) |
(90 ± 10) |
|
Хлор (Cl2 - воздух) |
(0,55 ± 0,06) |
(5,5 ± 0,6) |
(11 ± 1) |
|
Хлористый водород (HCl - азот) |
(3,8 ± 0,04) |
(10 ± 1) |
(18 ± 2) |
|
Фтористый водород (HF - воздух) |
(0,4 ± 0,04) |
(1,3 ± 0,2) |
(2,2 ± 0,3) |
|
Аммиак (NH3 - азот) |
(15 ± 2) |
(50 ± 5) |
(90 ± 10) |
|
Диоксид азота (NO2 - азот) |
(1,5 ± 0,2) |
(10 ± 2) |
(18 ± 2) |
|
Углекислый газ (CO2 - азот) |
(0,35 ± 0,5), об. % |
(2,5 ± 0,5), об. % |
(4,75 ± 0,5), об. % |
|
Характеристики |
Значения |
|
Госповерка |
есть |
|
Способ отбора пробы |
диффузионный |
|
Число каналов (выносных датчиков) на один блок индикации |
|
|
- исполнение И21 |
до 16 |
|
- исполнение И22Д0, И22Д1 |
до 2 |
|
- исполнение И23 |
до 32 (до 1024 датчиков при объединении в систему до 32 блоков индикации) |
|
Пределы допускаемых значений основной погрешности: |
|
|
- абсолютная погрешность канала определения содержания кислорода |
± 1 % об. |
|
- приведенная погрешность канала определения содержания горючих газов и диоксида углерода (верхнего предела измерения), % |
от 0 до 40 |
|
- приведенная погрешность канала токсичных газов |
от 0 до 1 ПДК ± 25 % |
|
- относительная погрешность канала определения содержания горючих газов и диоксида углерода (верхнего предела измерения), % |
от 40 до 100 |
|
- относительная погрешность канала токсичных газов |
от 1 ПДК до верхнего предела измерений ± 25 % |
|
- относительная погрешность срабатывания сигнализации при превышении установленного порогового значения |
± 25 % от порога срабатывания |
|
Время прогрева газоанализатора от момента включения питания до момента установления выходного сигнала: |
|
|
- для каналов определения кислорода и горючих газов, с, не более |
15 |
|
- для каналов сигнализации токсичных газов и диоксида углерода, мин, не более |
15 |
|
Время установления показаний по уровню 0,9д, с, не более: |
|
|
- горючие газы |
15 |
|
- для каналов О2 при температуре воздуха у блоков датчиков: |
300 с |
|
- при +50 °С |
15 |
|
- при +25 °С |
20 |
|
- при 0 °С |
35 |
|
- при -40 °С |
80 |
|
- для каналов Cl2 и NO2 |
30 |
|
- для каналов NF и NCI |
300 |
|
- для прочих каналов измерения |
120 |
|
Рабочий диапазон температур, °С: |
|
|
- для каналов всех газов, кроме HF |
от -40 до +50 |
|
- для каналов HF |
от -10 до +50 |
|
- для блоков с ЖКИ |
от -20 до +50 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
|
Степень защиты: |
|
|
- исполнение И21, И22Д0, И22Д1: |
|
|
- блок датчиков |
IP 53 (IP 65 по заказу) |
|
- блок искрозащиты |
IP 54 |
|
- блок индикации |
IP 50 |
|
- исполнение И23 |
IP 54 (IP 65 по заказу) |
|
Напряжение питания, В |
|
|
- исполнение И21, И22Д0, И22Д1 |
220, 50 Гц |
|
- исполнение И23 |
от 9 до 30 (номинальное 24 В) |
|
Потребляемая газоанализатором мощность, В·А, не более: |
|
|
- исполнение И21, И22Д0, И22Д1 |
8 |
|
- исполнение И21 с блоком искрозащиты Хоббит-ТВ |
20 |
|
- исполнение И23 |
2 |
|
Индикация показаний |
релейный, токовый (0 – 5 мА или 4 – 20 мА), интерфейс RS-232 (RS-485 для исполнения И23) |
|
Маркировка взрывозащиты (для исполнения И21): |
|
|
- блок искрозащиты |
[Exib]IIB |
|
- блок сенсоров с электрохимическим первичным преобразователем |
1ExibIIBT6 |
|
- блок сенсоров с термокаталитическим или оптическим первичным преобразователем |
1ExibdIIBT6 |
|
Габаритные размеры, мм, не более: |
|
|
- исполнение И21: |
|
|
- блок индикации многоканальный |
220×240×120 |
|
- блок коммутации (ДИН-рейка) |
160×100×75 |
|
- блок датчика |
Ø75×150 |
|
- исполнение И22Д0, И22Д1: |
|
|
- блок индикации (ДИН-рейка) |
160×100×75 |
|
- блок коммутации (ДИН-рейка) |
160×100×75 |
|
- блок датчика |
Ø75×150 |
|
- исполнение И23 |
Ø75×150 |
|
Масса, кг, не более: |
|
|
- исполнение И21: |
|
|
- блок индикации многоканальный |
1,2 |
|
- блок коммутации (ДИН-рейка) |
0,5 |
|
- блок датчика |
0,2 |
|
- исполнение И22Д0, И22Д1: |
|
|
- блок индикации (ДИН-рейка) |
0,2 |
|
- блок коммутации (ДИН-рейка) |
0,5 |
|
- блок датчика |
0,2 |
|
- исполнение И23 |
0,2 |
|
Наработка на отказ газоанализатора (без учета ресурса сенсоров и аккумулятора), ч |
15000 |
|
Межповерочный интервал газоанализатора, мес. |
12 |
|
Гарантийный срок, мес. |
12 |
|
Средний полный срок службы газоанализатора, лет |
10 |
- Блок датчиков - по запросу
- Блок индикации - по запросу
- Блок индикации с БППН (только для исполнения И21) - по запросу
- Блок сенсоров Хоббит-ТВ (только для исполнения И21) - по запросу
- Блок искрозащиты Хоббит-ТВ (только для исполнения И21) - по запросу
- Блок питания повышенной надежности (БППН) (только для исполнения И21) - по запросу
- Блок коммутации - по запросу
- Комплект кабелей и аксессуаров для прокладки кабеля - 1
- Комплект чертежей «Газоанализатор ОКА». Схема электрических соединений. - 1
- ЗИП (комплект адаптеров)* - 1
- Руководство по эксплуатации - 1
- Методика поверки* - 1
- Паспорт - 1
Варианты оплаты заказа
Мы работаем как с юридическими, так и с физическими лицами. Ознакомьтесь внимательно со способами совершения платежа.
Межбанковский перевод
Юр.лица и индивидуальные предприниматели могут оплатить заказ банковским перечислением по расчетному счету. Оформите заявку на сайте или пришлите запрос на счет любым удобным способом. Счета выставляются как с НДС, так и без налога на добавленную стоимость.
Банковская карта
Мы принимаем банковские карты любых платежных систем:
- VISA
- MasterCard
- МИР
- Union Pay
Для оплаты картой оформите заказ на сайте или пришлите ваш запрос любым удобным вам способом. Менеджер вышлет вам ссылку пройдя по которой вы сможете сделать платеж. По завершению вы получите электронный чек, подтверждающий оплату.
Система быстрых платежей СБП (QR-код), Я-Pay, МТС-Pay
Вы можете совершить платеж с помощью СБП по куар коду, яндекс пэй или МТС пэй прислав запрос любым удобным вам способом. Менеджер вышлет вам ссылку пройдя по которой вы сможете сделать платеж. По завершению вы получите электронный чек, подтверждающий оплату.
Беспроцентная рассрочка
Для наших покупателей доступен вариант беспроцентной рассрочки на 6 недель от сервиса ПОДЕЛИ. Это не кредит, не нужен кредитный договор и ожидание одобрения. Решение по предоставлению рассрочки принимается моментально, одобряется более 90% заявок. Данный сервис работает только с физическими лицами. Для получения счета с рассрочкой оформите заказ на сайте или пришлите ваш запрос любым удобным вам способом. Менеджер вышлет вам ссылку пройдя по которой вы сможете сделать платеж. По завершению вы получите электронный чек, подтверждающий оплату.
Варианты доставки товаров
До терминала транспортной компании
По предварительной договоренности мы можем доставить ваш заказ на терминал в городе отправления бесплатно, для дальнейшей отправки в город назначения за ваш счет, либо мы можем включить в счет стоимость доставки до терминала ТК в городе получателя. По согласованию вы можете выбрать следующие транспортные компании:
- Деловые линии
- ПЭК
- СДЭК
- ГТД (КИТ)
- Желдорэкспедиция
Курьером до двери
Это самый удобный способ получить Ваш заказ не выходя из дома или офиса, где бы вы не находились. От вас потребуется только согласовать время и адрес прибытия курьера. Вы можете выбрать любую удобную курьерскую службу:
- СДЭК
- DPD
- КСЭ
- PonyExpress
Самовывоз с нашего склада
При наличии товара на нужном вам складе, вы можете забрать вашу покупку самовывозом. Для получения товара вам потребуется доверенность или печать организации. Так же вы можете вызвать любую транспортную компанию на наш склад для забора груза.
Похожие товары
В случае выявления дефектов необходимо обратиться к продавцу, который принимает и отправляет рекламацию производителю. Для ускорения процесса рассмотрения вопроса рекомендуется предоставить фотографии, отображающие дефект.
