ИГМ-12 газоанализатор оптический одноканальный взрывозащищённый стационарный

Написать в Whatsapp

Самовывоз: Завтра
Доставка: На послезавтра
Время работы: с 9:00 до 18:00
Выходные дни: сб, вс

Производитель

Газоаналит

Тип:

Стационарные

Определяемые газы:

CO2 Диоксид углерода, CH4 Метан, C2H4 (этилен), C3H8 Пропан, C4H10 Бутан, C5H12 пентан, C6H14 Гексан, C6H6 Бензол, C2H6 Этан, C3H6 Пропен (Пропилен), CH3OH Метанол, С3Н6О Ацетон

Количество каналов измерения:

Взрывозащищенный:

да

Сфера применения:

АЗС

Заводская поверка:

Есть

Гарантия:

12 месяцев

Описание

Технические характеристики

Оплата

Доставка

Комплектация

Краткое описание оборудования

Тип оборудования: Газоанализаторы

Производитель оборудования: Газоаналит (Россия) Russia

Страна происхождения: Россия Russia

Серия: ИГМ

Модель: ИГМ-12

Гарантия: 1 год

Госреестр средств измерений РФ: НЕ внесен

Поверка: входит в стоимость

Межповерочный интервал: 12 месяцев

Серийно изготавливаемый газоанализатор применяется для постоянного автоматического измерения довзрывоопасных концентраций (ДВК) углеводородных газов (метан (СН₄), пропан (С₃Н₈), этан (С₂Н₆), бутан (С₄Н₁₀), гексан (C₆H₁₄), пентан (С₅H₁₂), этилен (C₂H₄), пропилен (C₃H₆), бензол (C₆H₆), ацетон (C₃H₆O), метанол (CH₃OH), суммы тяжелых углеводородов (по пропану) и углекислого газа (СО₂) (в % об.) в воздухе рабочей зоны (ГОСТ 12.1.005-88) и выдачи управляющих сигналов на дополнительное внешнее оборудование. Калибровка газоанализатора по горючим взрывоопасным газам осуществляется по метану (СН₄), пропану (С₃Н₈) или гексану (C₆H₁₄).

Данные газоанализаторы представляют собой оптические взрывозащищённые одноканальные (на 1 измеряемый газ) стационарные приборы непрерывного действия с диффузионным отбором пробы.
ИГМ-12 имеет встроенный цифровой светодиодный четырёхсимвольный семисегментный дисплей и световую индикацию.

Газоанализатор состоит из: трансмиттера (МРБП.426477.001) и преобразователя газового оптического (ПГО) (МРБП.413311.103).

Газоанализаторы выпускаются в 14ти исполнениях, отличающиеся измеряемыми газами (таблица "Исполнения газоанализатора по измеряемому газу").

Газоанализатор имеет несколько выходных сигналов:

- отображение измеренных значений на цифровом дисплее;
- выдача результатов на 4-х индикаторных светодиодах;
- аналоговый выходной токовый сигнал (4-20) мА;
- выходной сигнал по HART-протоколу;
- цифровой канал RS485, протокол MODBUS RTU;
- три реле типа "сухой контакт": два реле превышения порогов по концентрации и одно реле диагностики.

Газоанализатор ИГМ-12 имеет децимальный номер МРБП.413347.005, является средством измерения, внесён в Государственный реестр средств измерений Российской Федерации и отгружается Заказчикам с обязательной первичной поверкой. Межповерочный интервал – 24 месяца.

Обозначение газоанализатора при заказе:

ИГМ–12–ХХ–N

Где:
ИГМ-12 – модель газоанализатора;
ХХ – исполнение газоанализатора по типу сенсора (Таблица: "Исполнения газоанализатора по измеряемому газу");
N – материал корпуса:

A – алюминий;
C – нержавеющая сталь.

Область применения

Взрывоопасные зоны объектов и вблизи наружных технологических установок, где есть вероятность утечки или скопления взрывоопасных газовоздушных смесей, согласно ГОСТ Р МЭК 60079–14-2008 и маркировке взрывозащиты 1Exd[ib]IIB T4 Gb X.

Принцип действия газоанализатора

Принцип измерений основан на инфракрасной адсорбции, т.е. происходит избирательное поглощение инфракрасного излучения молекулами контролируемого вещества в соответствующей области длин волн анализируемой среды.
ИК излучение светодиода проходит через измерительную газовую кювету диффузионного типа и попадает на 2 фотоприемника, один из которых фиксирует только излучение в диапазоне длин волн 3,31 мкм, а другой в диапазоне длин волн 3.5-3.7 мкм. Измеряемый компонент, который находится в кювете, поглощает излучение рабочей длины волны (λр = 3,31 мкм) и не влияет на излучение опорной длины волны (λо = 3,65 мкм).
Дифференциальный двухволновой метод регистрации исключает влияние конденсации, загрязнения оптических элементов и прочих неселективных помех, одинаково влияющих на оба канала.

Исполнения газоанализатора по измеряемому газу

Исполнение прибора	Измеряемый газ	Диапазон показаний	Диапазон измерений	Пределы допускаемой основной абсолютной погрешности
ИГМ-12-01-X	метан (СН₄)	от 0 до 4,4 % об. Д.	от 0 до 4,4 % об. Д.	± (0,09 % + 3 %∙С*)
ИГМ-12-01-X	метан (СН₄)	от 0 до 100 % НКПР	от 0 до 100 % НКПР	± (2 % НКПР +3 %∙С)
ИГМ-12-02-X	пропан (С₃Н₈)	от 0 до 1,7 % об. Д.	от 0 до 1,7 % об. Д.	± (0,03 % + 3 %∙С)
ИГМ-12-02-X	пропан (С₃Н₈)	от 0 до 100 % НКПР	от 0 до 100 % НКПР	± (2 % НКПР + 3 %∙С)
ИГМ-12-03-X	н-гексан (С₆Н₁₄)	от 0 до 1 % об. Д.	от 0 до 0,5 % об. Д.	± 0,05 %
ИГМ-12-03-X	н-гексан (С₆Н₁₄)	от 0 до 100 % НКПР	от 0 до 50 % НКПР	± 5 % НКПР
ИГМ-12-04-X	диоксид углерода (CO₂)	от 0 до 2,5 % об. Д.	от 0 до 2,5 % об. Д.	± 0,15 %
ИГМ-12-05-X	этан (С₂Н₆)	от 0 до 2,5 % об. Д.	от 0 до 1,25 % об. Д.	± 0,125 %
ИГМ-12-05-X	этан (С₂Н₆)	от 0 до 100 % НКПР	от 0 до 50 % НКПР	± 5 % НКПР
ИГМ-12-06-X	бутан (С₄Н₁₀)	от 0 до 1,4 % об. Д.	от 0 до 0,7 % об. Д.	± 0,07 %
ИГМ-12-06-X	бутан (С₄Н₁₀)	от 0 до 100 % НКПР	от 0 до 50 % НКПР	± 5 % НКПР
ИГМ-12-07-X	и-бутан (i-С₄Н₁₀)	от 0 до 2,6 % об. Д.	от 0 до 1,3 % об. Д.	± 0,13 %
ИГМ-12-07-X	и-бутан (i-С₄Н₁₀)	от 0 до 100 % НКПР	от 0 до 50 % НКПР	± 5 % НКПР
ИГМ-12-08-X	пентан (С₅Н₁₂)	от 0 до 1,4 % об. Д.	от 0 до 0,7 % об. Д.	± 0,07 %
ИГМ-12-08-X	пентан (С₅Н₁₂)	от 0 до 100 % НКПР	от 0 до 50 % НКПР	± 5 % НКПР
ИГМ-12-09-X	этилен (С₂Н₄)	от 0 до 2,3 % об. Д.	от 0 до 1,15 % об. Д.	± 0,12 %
ИГМ-12-09-X	этилен (С₂Н₄)	от 0 до 100 % НКПР	от 0 до 50 % НКПР	± 5 % НКПР
ИГМ-12-10-X	пропилен (С₃Н₆)	от 0 до 2 % об. Д.	от 0 до 1 % об. Д.	± 0,1 %
ИГМ-12-10-X	пропилен (С₃Н₆)	от 0 до 100 % НКПР	от 0 до 50 % НКПР	± 5 % НКПР
ИГМ-12-11-X	бензол (C₆H₆)	от 0 до 1,2 % об. Д.	от 0 до 0,6 % об. Д.	± 0,06 %
ИГМ-12-11-X	бензол (C₆H₆)	от 0 до 100 % НКПР	от 0 до 50 % НКПР	± 5 % НКПР
ИГМ-12-12-X	ацетон ((CH₃)₂СО)	от 0 до 2,5 % об. Д.	от 0 до 1,25 % об. Д.	± 0,13 %
ИГМ-12-12-X	ацетон ((CH₃)₂СО)	от 0 до 100 % НКПР	от 0 до 50 % НКПР	± 5 % НКПР
ИГМ-12-13-X	метанол (CH₃ОН)	от 0 до 5,5 % об. Д.	от 0 до 2,75 % об. Д.	± 0,28 %
ИГМ-12-13-X	метанол (CH₃ОН)	от 0 до 100 % НКПР	от 0 до 50 % НКПР	± 5 % НКПР
ИГМ-12-14-X	метан (СН₄)	от 0 до 100 % об. Д.	от 0 до 100 % об. Д.	± (0,05 % + 4 %∙С)

Примечание: *С – значение объёмной доли подаваемого компонента, % (% НКПР).

Дополнительные погрешности исполнений газоанализатора при изменении температуры

Исполнение	Диапазон измерения	Диапазоны температур окружающей и анализируемой сред при эксплуатации
Исполнение	Диапазон измерения	от -10 до +15 и от +25 до +40 °C	от -40 до -10 и от +40 до +60 °C	от -60 до -40 °C
от ИГМ-12-01-Х по ИГМ-12-03-Х и от ИГМ-12-05-X по ИГМ-12-14-X (углеводороды CnHm)	от 0 до 50 % НКПР	± 5 % НКПР	± 10 % НКПР	± 15 % НКПР
	от 50 до 100 % НКПР	± 10 % отн	± 20 % отн.	± 30 % отн.
ИГМ-12-04-X (диоксид углерода CО₂)	от 0 до 2 % об. Д	± 0,2 % об. Д	не специфицировано
ИГМ-12-04-X (диоксид углерода CО₂)	св. 2 до 2,5 % об. Д	± 10 % отн.	не специфицировано

Индикация состояния газоанализатора

Режим	Светодиоды				Индикатор	Токовый выход (мА)	Контакты реле (по умолчанию)
Режим	зелёный	красный	жёлтый	синий	Индикатор	Токовый выход (мА)	«Диагн»	«Порог1»	«Порог2»
Нет питания	-	-	-	-	-	-	разомкн	разомкн	разомкн
Измерение и контроль уставок (штатный режим работы)	вкл	выкл	выкл	…	значение концентрации	4 - 20	замкн	разомкн	разомкн
Превышен «Порог1»	вкл	вкл	выкл	…	значение концентрации	4 - 20	замкн	замкн	разомкн
Превышен «Порог2»	вкл	мигает	выкл	…	значение концентрации	4 - 20	замкн	замкн	замкн
Превышен диапазон измерения	мигает	мигает	выкл	…	мигает значение концентрации (отображается значение ≥ 100 % НКПР)	22 - 24	замкн	замкн	замкн
Тест индикации	вкл	вкл	вкл	вкл	полностью зажжён	2	разомкн	разомкн	разомкн
Информация	вкл	мигает	выкл	выкл	версия и CRC ПО	2	разомкн	разомкн	разомкн
Прогрев	вкл	выкл	мигает (защита отключена)	…	мигают символы «----»	2	замкн	разомкн	разомкн
Неисправность	выкл	выкл	вкл (защита отключена)	…	отображается код неисправности с символом 'E' в первой позиции	3	разомкн	разомкн	разомкн
Неисправность 0x08 (обрыв шины индикации)	выкл	выкл	вкл (защита отключена)	…	отображается надпись «E08h»	…	разомкн	разомкн	разомкн
Данные по RS-485	…	…	…	вкл	…	…	…	…	…
Реакция на поднесенный магнит	выкл (вкл при неисправности)	…	…	…	…	…	…	…	…
Режим градуировки и установки 0 с помощью магнита	вкл	…	мигает (защита отключена)	…	1. при входе в режим отображается 1 секунду надпись «SPEC»; 2. значение концентрации	2	замкн	разомкн	разомкн

Примечания:
«…» - возможно любое значение;
«-» - отсутствует индикация.

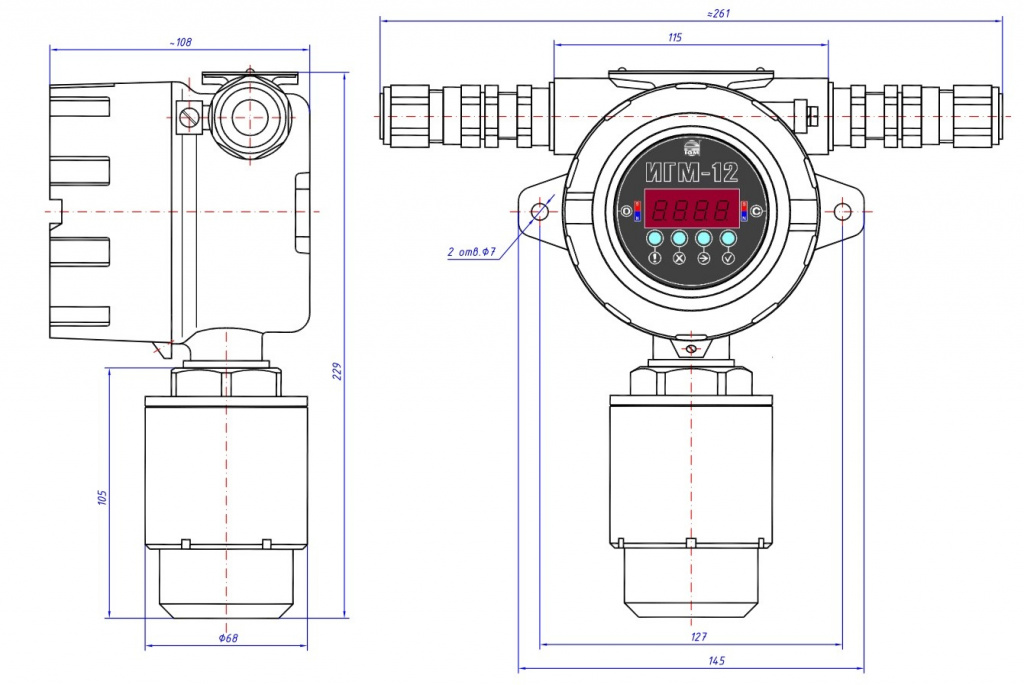

Габаритный чертёж газоанализатора

Характеристики

Характеристика	Значение
Госповерка	есть
Измеряемые газы	взрывоопасные углеводородные газы, в т.ч. метан (СН₄), пропан (С₃Н₈), этан (С₂Н₆), бутан (С₄Н₁₀), гексан (C₆H₁₄), пентан (С₅H₁₂), этилен (C₂H₄), пропилен (C₃H₆), бензол (C₆H₆), ацетон (CH₃)₂CO), метанол (CH₃OH), суммы тяжёлых углеводородов (по пропану), углекислый газ (СО₂)
Диапазон измерений	0-100% НКПР; (0-100% об. % по CH₄); для СО₂ 0-2,5% об.
Принцип измерений	инфракрасная адсорбция
Метод пробоотбора	диффузионный (без встроенного насоса)
Индикация	световая, цифровая
Выходные сигналы	RS-485 MODBUS RTU, унифицированный аналоговый выход 4 - 20 мА, 3 «сухих» контакта реле, HART
Предел допускаемой вариации выходного сигнала газоанализаторов, в долях от предела допускаемой основной погрешности	0,5
Время прогрева при температуре окружающей среды выше -40 °С, сек., не более	120
Время установления выходного сигнала газоанализатора по уровню 0,9 , сек, не более
- ИГМ-12-01-X и ИГМ-12-14-X	30
- ИГМ-12-02-X	40
- от ИГМ-12-03-X по ИГМ-12-13-X	60
Быстродействие Т90	30 сек. (40 сек. для СО₂)
Сопротивление нагрузки цепи токовой петли, Ом, не более	500
Напряжение питания, В	12 - 36
Потребляемая мощность (без учета подогрева), Вт, не более	1
Сопротивление нагрузки цепи токовой петли, Ом, не более	500
Материал корпуса	алюминий, нержавеющая сталь
Вид и уровень взрывозащиты по ГОСТ Р МЭК 60079–0–2011, ГОСТ Р МЭК 60079-1-2011, ГОСТ Р МЭК 60079-11-2010	1Exd[ib]IIB T4 Gb X
Степень защиты корпуса прибора от пыли и влаги по ГОСТ 14254 (МЭК 60529)	IP67
Габаритные размеры, мм, не более	240×260×130
Масса, кг, не более:
- исполнение ИГМ-12-x-A (алюминиевый корпус)	2,5
- исполнение ИГМ-12-x-C (стальной корпус)	3,5
Условия эксплуатации:
- температура окружающей среды, °C	от - 60 до +60
- относительная влажность без образования конденсата, %	от 20 до 96
- атмосферное давление, кПа	от 80 до 120
Средняя наработка на отказ, час, не менее	100000
Полный средний срок службы газоанализатора, лет	15
Гарантийный срок эксплуатации, мес.	12
Межповерочный интервал, лет	2
Дополнительные опции	- материал корпуса - нержавеющая сталь - быстродействие Т90 - не более 10 сек.
Настройка газоанализатора	с помощью магнитного переключателя, RS-485 MODBUS

Комплект поставки

Наименование	Децимальный номер	Количество, шт.
Газоанализатор	МРБП.413347.005	1
Взрывозащищённый кабельный ввод*	-	1
Взрывозащищённая заглушка	-	1
Упаковка	МРБП.413935.006	1
Паспорт	МРБП.413347.005 ПС	1
Руководство по эксплуатации**	МРБП.413347.005	1
Методика поверки**	МП-156-221-2016	1
Адаптер ПГС**	-	1
Магнит для калибровки**	-	1

Примечания:
* - стандартный комплект. Допускается комплектование в количестве 2 шт. при согласовании с Заказчиком;
** - при групповой поставке в один адрес. Допускается комплектование в количестве, согласованном с Заказчиком.
