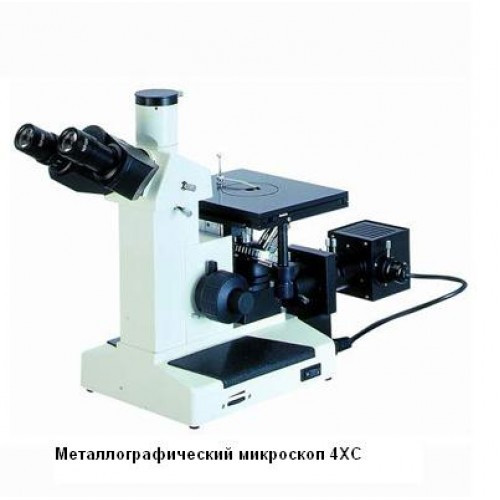

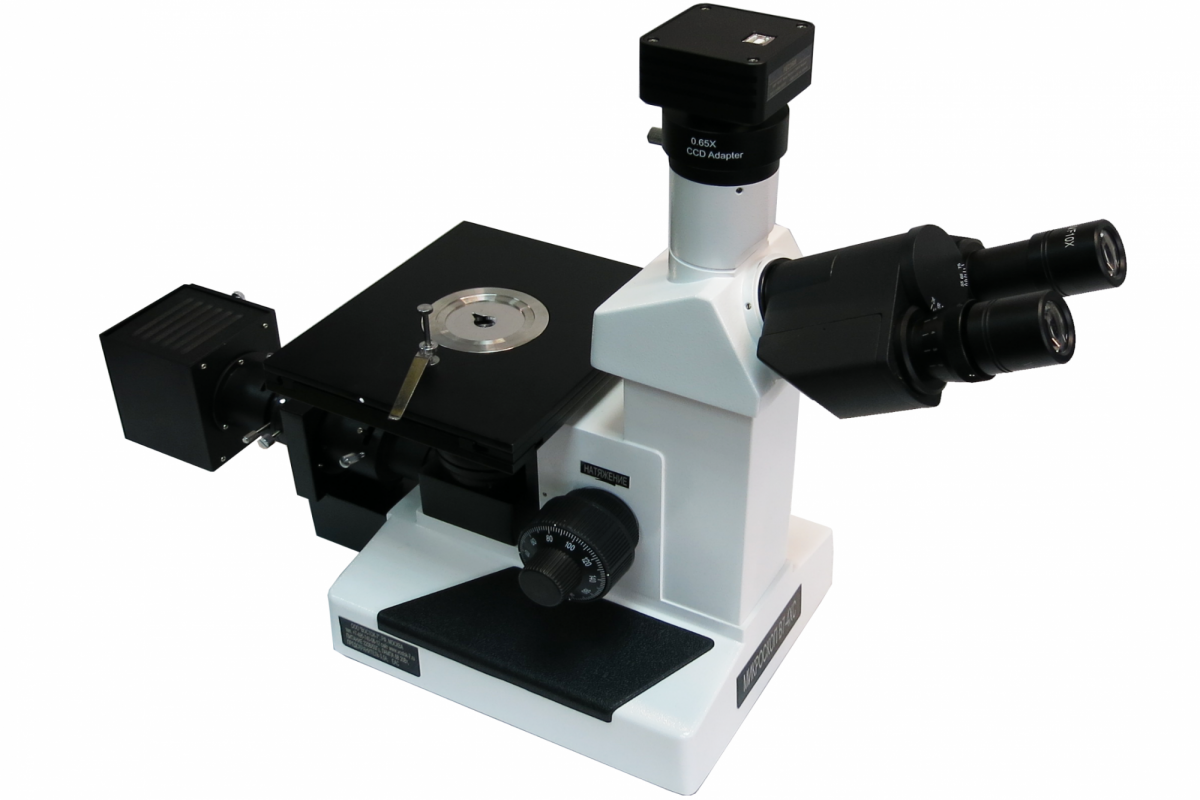

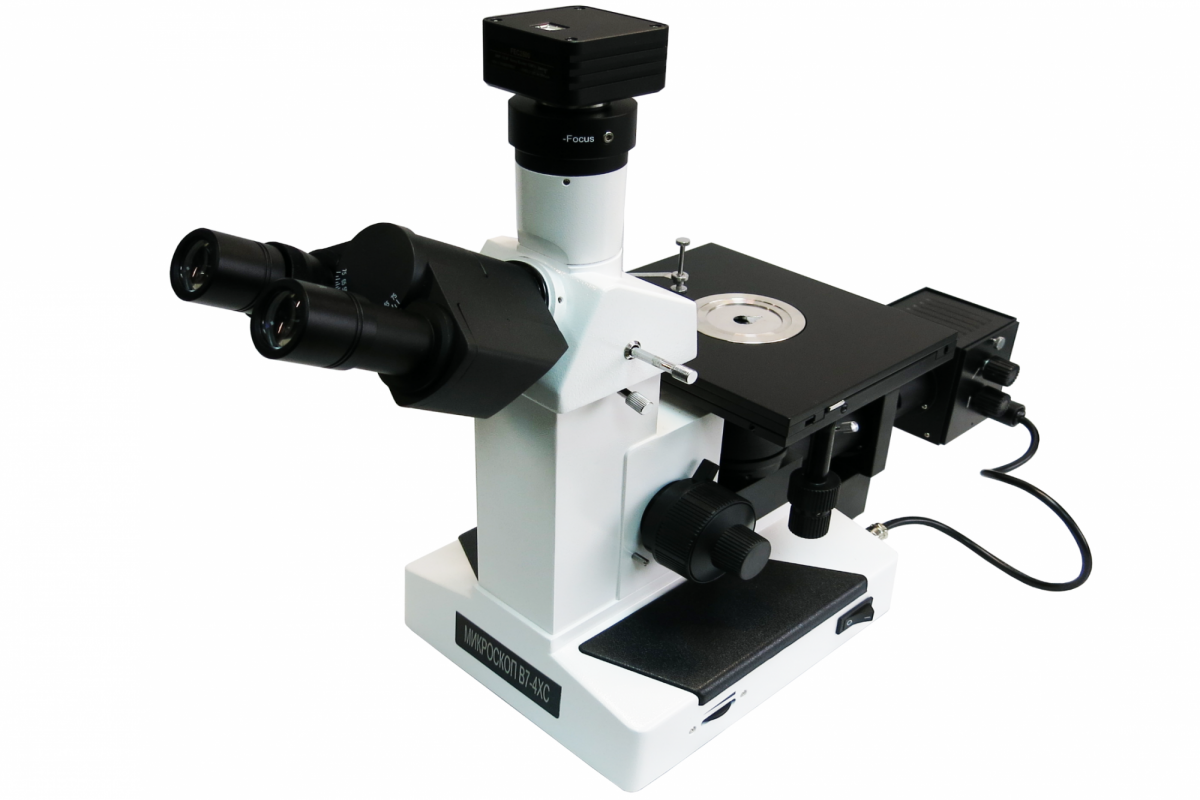

4XC металлографический микроскоп

ХАРАКТЕРИСТИКА

ЗНАЧЕНИЕ

Диапазон увеличения

·         100Х…1000Х (в штатной комплектации);

·         50Х…1600Х (опционально)

Визуальная насадка

·         тринокулярная с наклоном 30°;

·         диоптрийная подстройка (±5 диоптрий);

·         регулируемое межзрачковое расстояние 48…75 мм.

Окуляр

 WF10X широкопольный (диаметр поля зрения Ф18 мм, фокусное расстояние 25 мм, посадочный диаметр D23,2 мм)

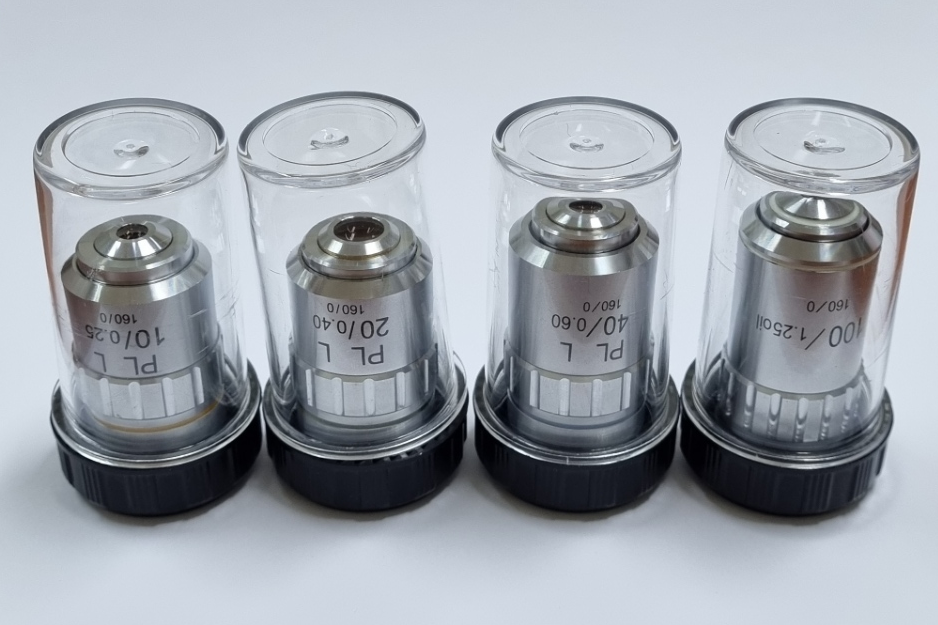

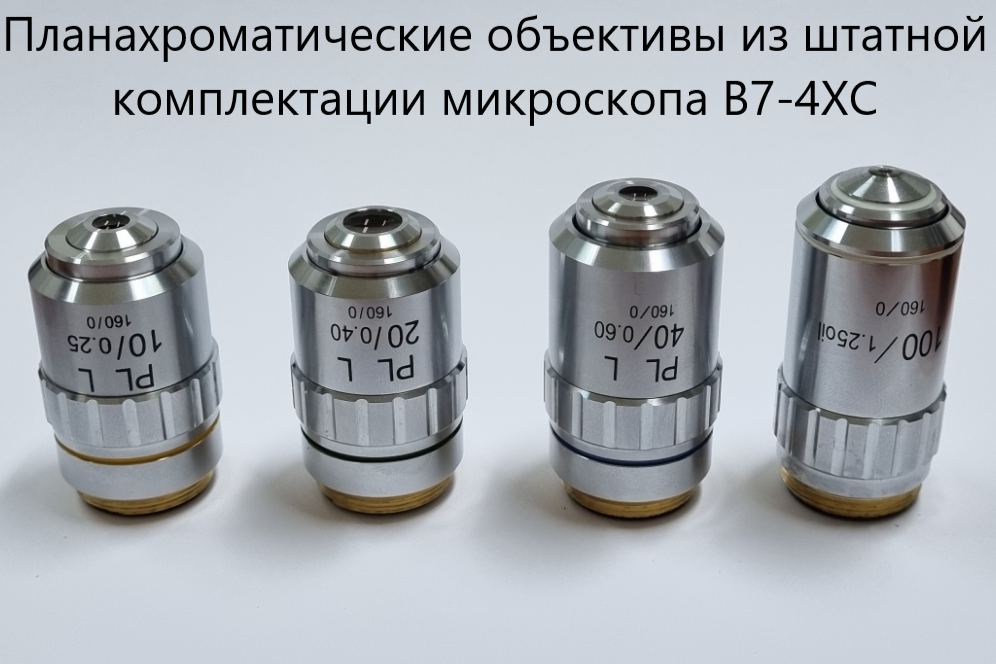

Объективы

 планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм):

·         10Х/0,25, рабочее расстояние 8,8 мм;

·         20Х/0,40, р. р. 8,6 мм;

·         40Х/0,60 подпружиненный, р. р. 3,73 мм;

·         100Х/1,25 подпружиненный (МИ - масляная иммерсия), р. р. 0,4 мм

Освещение

·         галогенная лампа 20 Вт, 6 В;

·         регулируемые апертурная и полевая диафрагмы;

·         плавная регулировка яркости освещения;

·         планка со светофильтрами (синий, зелёный, жёлтый, матовый).

Фокусировка

·         коаксиальные винты грубой и точной фокусировки;

·         встроенное устройство фиксации и ограничения перемещения для защиты препарата и быстрой настройки при его смене;

·         регулировка натяжения: жёсткости/плавности хода;

·         шаг точной фокусировки 0,002 мм.

Револьверное устройство

 4-х гнездовое с точной фиксацией объективов относительно оптической оси

Фото-порт

 на тринокулярной насадке (деление светового потока 80:20)

Предметный координатный столик

·         прямоугольный 150 x 180 мм со съёмным препаратоводителем; диапазон регулировки горизонтально: по оси Х 15 мм, по оси Y 15 мм

·         двухкоординатный, с коаксиально расположенными ручками управления перемещением стола;

·         максимальный вес образца 2 кг;

·         круглая вращаемая вставка диаметром 11 мм.

Корпус и основание

·         из отлитого под давлением алюминия;

·         окрашен огнеупорной эмалью;

·         с резиновыми ножками.

Окуляры (опционально)

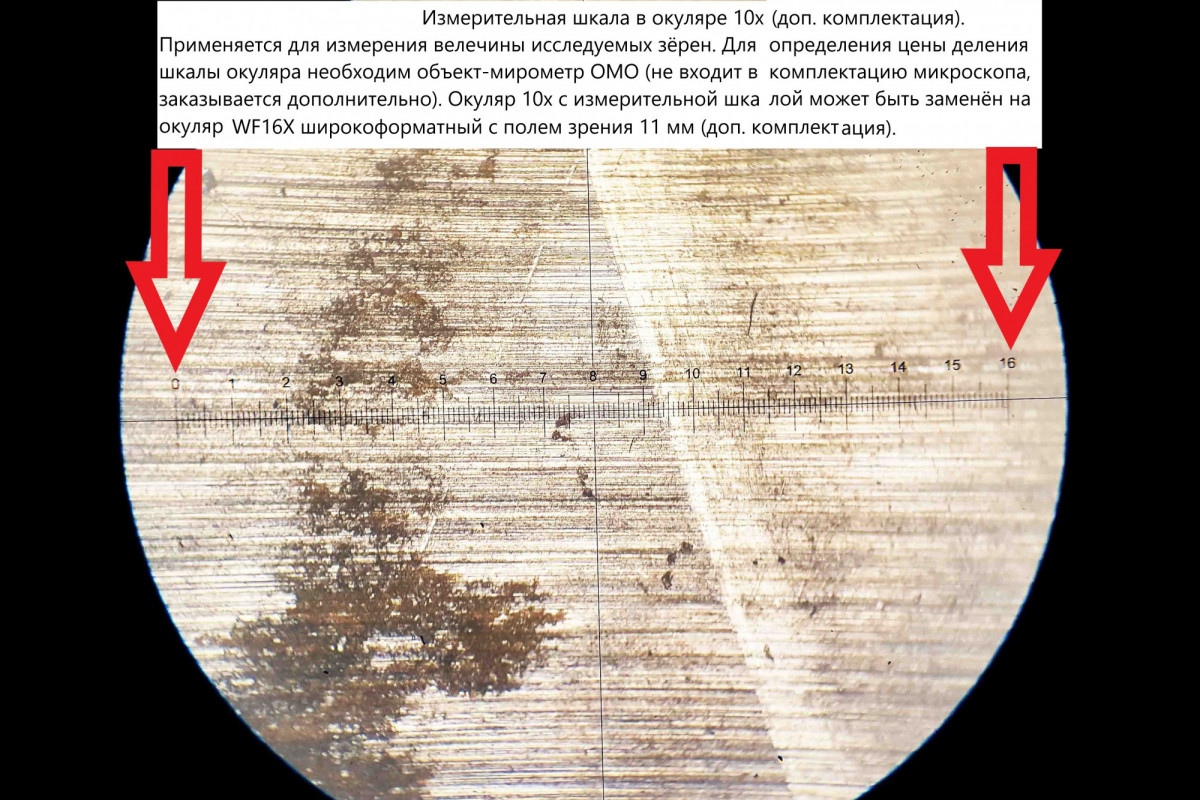

·         WF-10Х микрометрический окуляр с перекрестием и измерительной шкалой с дискретностью 0,1 мм (диаметр поля зрения Ф17 мм, фокусное расстояние 25 мм, посадочный диаметр D23,2 мм);

·         WF16X широкопольный (Ф11 мм; фокусное расстояние 15,6 мм, D23,2 мм);

Объективы (опционально)

 планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм):

·         5Х/0,12, р. р. 18,3 мм;

·         50Х/0,7, подпружиненный, р. р. 2,02 мм;

·         60Х/0,75 подпружиненный, р. р. 1,34 мм;

·         80Х/0,8 подпружиненный, р. р. 0,96 мм

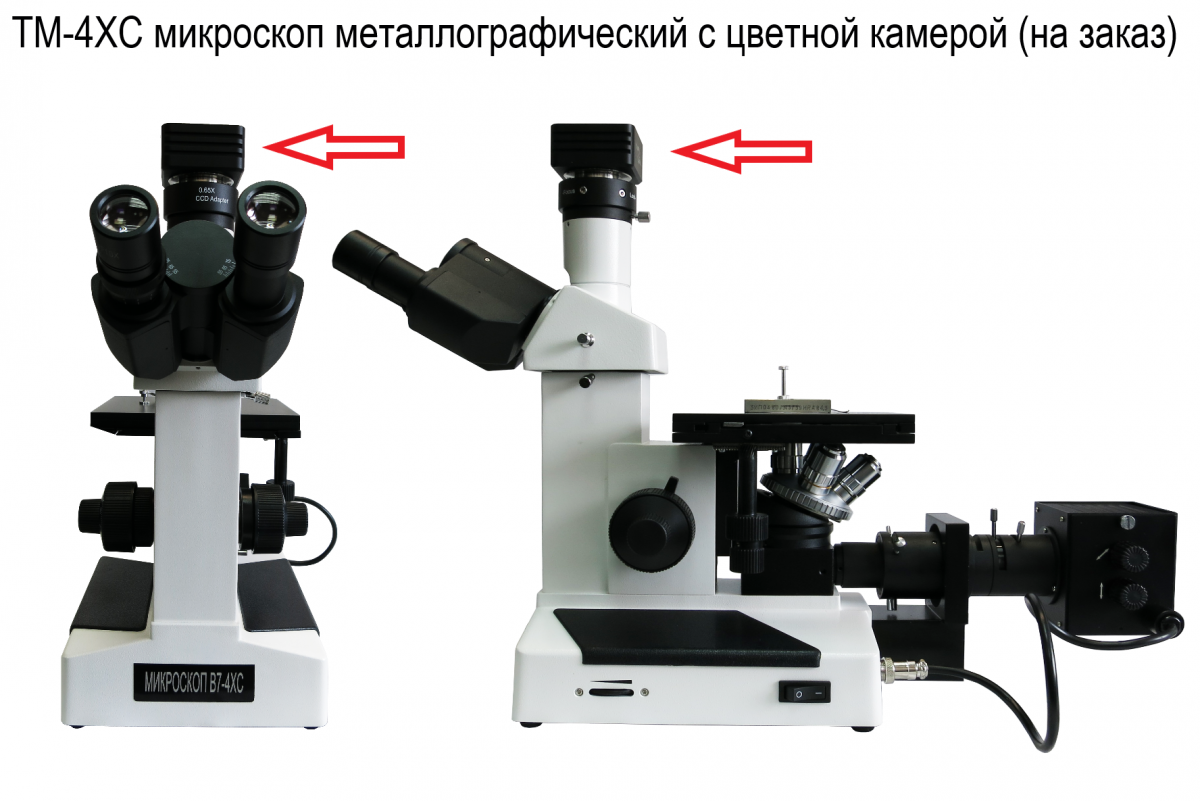

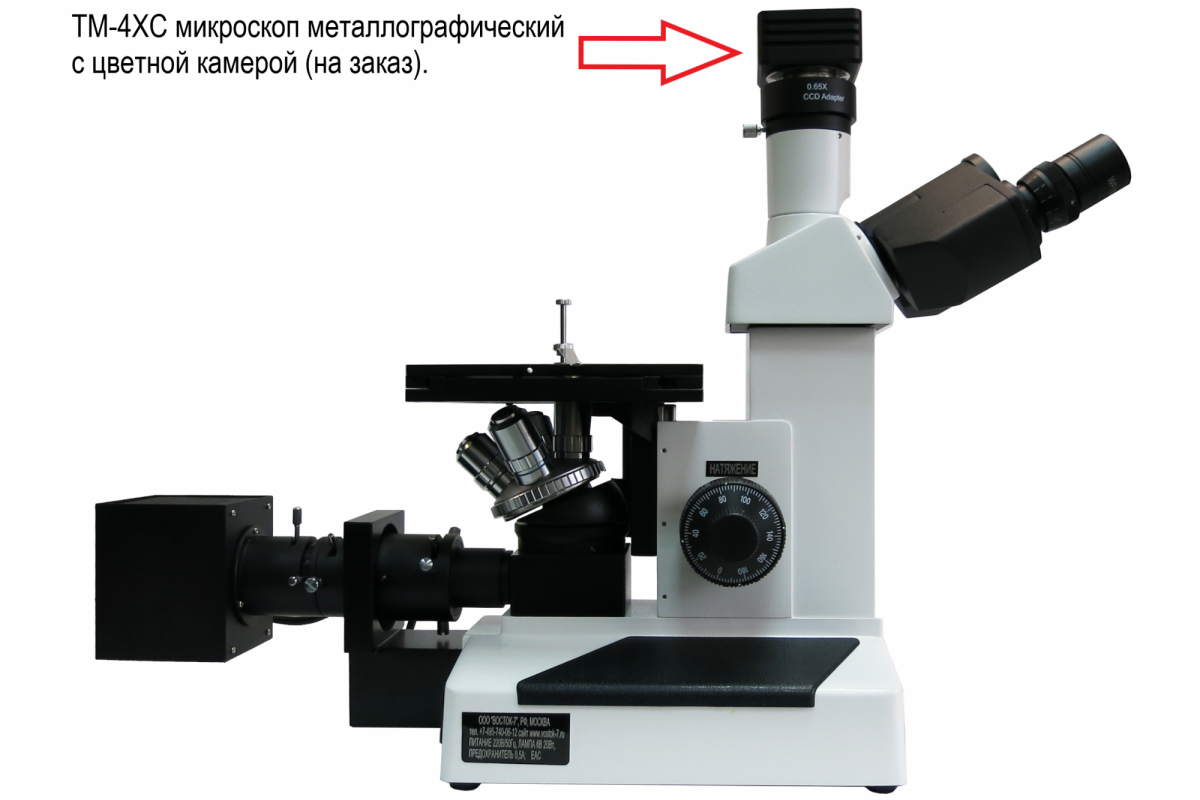

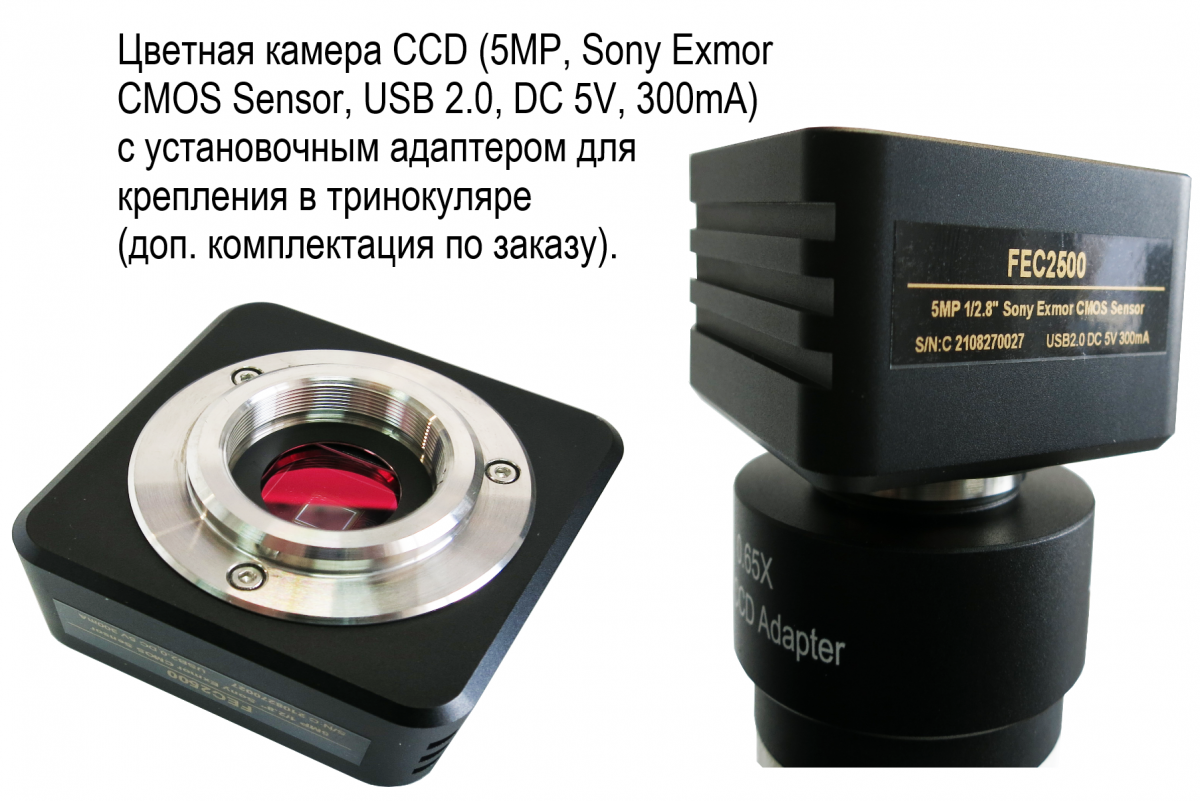

Цветная камера (опционально)

 переходник на камеру, цветная CCD – камера высокого разрешения для статической и динамической съёмки, флешка с ПО для сохранения и анализа изображений (англ. яз.)
