Рамка вакуумная "Эксперт-1000, Плоская - нахлест" 600х60х6 с ВБУ с подсветкой
Доставка: На послезавтра
Время работы: с 9:00 до 18:00
Выходные дни: сб, вс
Краткое описание оборудования
Тип оборудования: Рамка вакуумная для течеискания с подсветкой в ручке
Производитель оборудования: НТЦ Эксперт
Родина бренда: Россия
Страна происхождения: Россия
Назначение: контроль нахлесточных швов и поверхностей с перепадом высот 6-10 мм
Модель: Рамка вакуумная ЭКСПЕРТ плоская - нахлест 600х60х6
Гарантия: 6 месяцев
Госреестр средств измерений РФ: НЕ внесен
Поверка: Не входит в стоимость
При проведении контроля пузырьковым способом одним из условий его проведения является определенный уровень освещенности объекта. В НТЦ Эксперт разработано два типа рамок обеспечивающие выполнение этого условия.
Вакуумная рамка с со светодиодами, распределенными внутри нее по поверхности. Питание 9 В, выключатель размещен на кран-ручке напуска атмосферы.

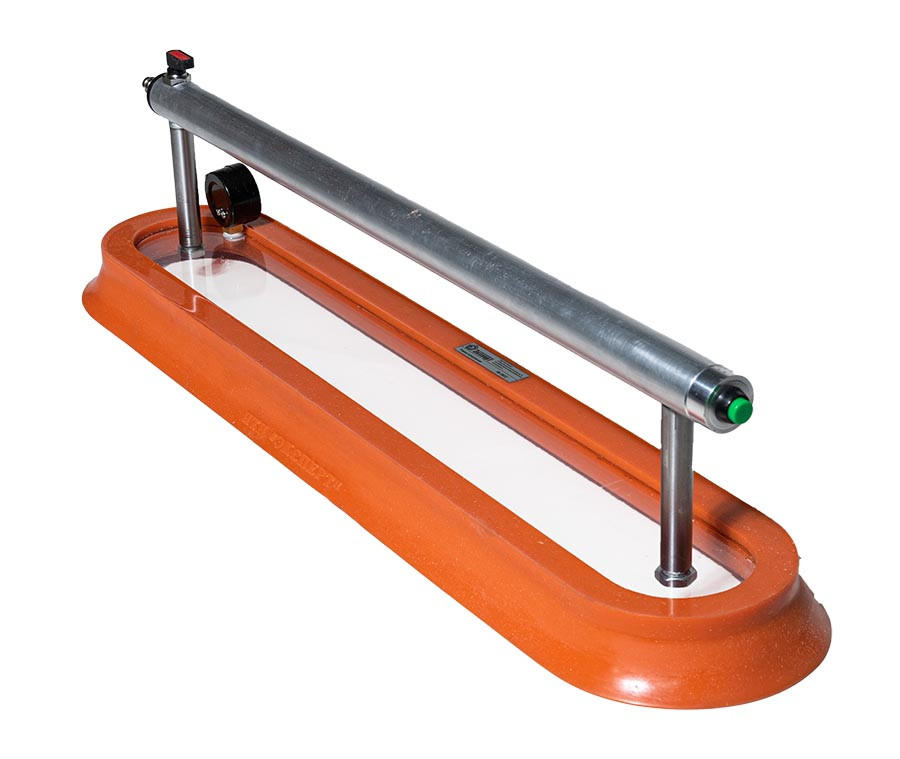

Вакуумная рамка «Эксперт-1000» со встроенными светодиодами в ручку. По результатам проведенных испытаний в аккредитованной лаборатории, рамка Эксперт-1000 обеспечивает освещенность более 1000 лк. Это соответствует требованиям нормативных документов РД-25.160.10-КТН-015-15, API 650, ГОСТ Р 50.05.01-2018, СДОС-07-2012.
Рамки с подсветкой помогают обеспечить необходимую освещенность для проведения контроля и как следствие более качественное его проведение.
Отличительные особенности
- Профиль имеет специальную форму, обеспечивающую трехсторонний контакт резины и окна рамки;
- Рамка ЭКСПЕРТ 1000 обеспечивает подсветку зоны контроля в 1000 Лк;
- Время проведения контроля 1 метра сварного стыка не более 30 секунд;
- Использование прочной и эластичной резины, которая обеспечивает герметичный контакт;
- Система механизм впуск/выпуск и датчик давления имеют удобную форму и позволяют увеличить площадь обзора контролируемой поверхности;
- Возможность изготовление вакуумных рамок по размерам заказчика;
- Надежная упаковка в деревянном коробе;
- Отсутствие клеевого стыка в конструкции вакуумной рамки, что позволяет добиться исключительной долговечности.
Технические характеристики
| Размеры просмотрового окна | 602х62х6 мм |
| Возможный перепад высот | 6-10 мм |
| Вид контролируемого соединения | нахлест |
| Порог чувствительности | 1∙10-7 м3 Па/с |
| Класс герметичности | IV по ПНАЭ Г-7-019-89 |
| Предельная степень разряжения | -0,05 МПа |
| Подсветка | встроенная в ручку |
| Диапазон рабочих температур | от -30 до +50 °C |
| Габариты рамки | 700х140х45 мм |
| Вес | 1,35 кг |
| Гарантия | 6 месяцев |
Порядок выполнения контроля ПВТ
Специальное техническое обслуживание вакуумным рамкам не требуется. Во избежание повреждений вакуумных рамок не допускать ударов и падений. Вакуумные рамки не являются средствами измерения и не подлежат поверке и калибровке. Индикатор вакуума, установленный на вакуумной рамке, также поверке и калибровке не подлежит.
Вакуумная рамка плоская нахлест подключается к запорному клапану и накладывается на подлежащую контролю область исследуемого объекта.
Поверхность объекта контроля предварительно смачивается пенообразующим составом ППИ. Перед началом работ необходимо убедиться в герметичности соединений между рамкой и поверхностью объекта контроля.
При открытии запорного клапана из полости, образованной поверхностью металла, уплотнителем и окном, откачивается воздух с максимальным разряжением до 0,05 МПа, необходимым для обнаружения сквозной трещины (несплошности) с натеканием воздуха 10-5 м3/Па*сек. Время визуального контроля состояния пенообразующего состава ППИ, нанесенного на поверхность объекта контроля около 2-х минут.
Для более полного контакта рамок с неплоской поверхностью металла допускается продольный изгиб экрана не более 50 мм. После проведения работ с пенно-пленочными индикаторами удалить их следы с контролируемой поверхности промывкой водой или протиркой влажной тканью.
Рамки выпускаемые НТЦ Эксперт
| Внешний вид | Размер окна, мм | Назначение |
 |
620 × 80 | Плоская рамка для контроля стыковых сварных соединений и плоских поверхностей |
 |
600 × 60 | Плоская рамка для контроля нахлесточных сварных соединений с перепадом 6–10 мм |
 |
530 × 75 | Угловая рамка для контроля тавровых и угловых сварных соединений (в т. ч. с уторными швами) |
 |
530 × 75 × 75 | Угловая рамка для контроля внешних угловых сварных соединений |
 |
195 × 195 × 195 | Треугольная рамка для контроля внутренних сварных углов из трех плоскостей |
 |
Ø240 | Круглая рамка для контроля плоских, выпуклых и вогнутых поверхностей |
 |
230 × 230 | Квадратная рамка для контроля плоских поверхностей |
 |
зависит от диаметра трубы | Рамка для контроля герметичности трубопроводов диаметром от 73,6 до 1220,0 мм |
 |
620 х 80 | Рамка вакуумная «Эксперт-1000» для контроля стыковых сварных швов, плоских поверхностей. Изготовление для нахлесточных соединений под заказ. Освещенность контролируемой поверхности не менее 1000 лк. |
 |
В зависимости от рамки | Вакуумная рамка с со светодиодной подсветкой любого вида. Подсветка имеет 12 мощных светодиодов, распределенных по поверхности, создают достаточный светопоток; питание 9 В; выключатель размещен на кран-ручке напуска атмосферы. Панель с источниками света тонкая (3 мм), изготовлена из прозрачного поликарбоната и легко изгибается, повторяя изгиб экрана вакуумной рамки при проведении дефектоскопии. |
 |
Ø 100 | Вакуумная рамка цилиндрическая для наружного контроля трехгранных углов |
Варианты исполнения ручек-клапанов
Вакуумные рамки могут иметь разное исполнение ручек-клапанов (пластиковое или алюминиевое) с одинаковым назначением. Производитель оставляет за собой право для разных партий поставок без предварительного уведомления изменять комплектующие части изделия не влияя при этом на основные технические параметры изделия или улучшая их.
| Внешний вид | Материал изготовления |
 |
Алюминий |
 |
Пластик |
