Устройство контроля изоляции УКИ-1К®
Доставка: На завтра
Время работы: с 9:00 до 18:00
Выходные дни: сб, вс
Краткое описание
Тип: Устройство контроля изоляции
Производитель: КВАЗАР (Россия)
Назначение:
Модель: УКИ-1К®
Гарантия: 1 год
Особенности устройства контроля изоляции УКИ-1К
Устройство контроля изоляции УКИ-1К®(УКИ-1МК®, УКИ-1®) предназначено для определения трассы, глубины залегания и дефектов в изоляционном покрытии подземных трубопроводов и кабелей изготовленных из электропроводящих материалов.
Определение трассы и глубины залегания подземных коммуникаций осуществляется методом электромагнитной локации поля, создаваемого током, который наводится в исследуемом объекте специальным источником сигнала – генератором или станцией электрохимической катодной защиты. Сигнал, имеющий фиксированные частоты, выделяется направленной электромагнитной антенной установки, усиливается и индицируется приемником сигнала.
На подземные коммуникации для определения дефектов в их изоляционном покрытии подается напряжение сигнала от генератора или катодной станции. Установка позволяет измерять потенциал на поверхности земли, создаваемый при протекании тока утечки через поврежденную изоляцию исследуемого объекта.
Технические характеристики
Приемник селективный
| 1. | Центральная рабочая частота селективного усилителя приемника, Гц | 100±2; 1000±20; 10000±200 |
| 2. | Максимальная чувствительность приемника на всех частотах, мкВ/на полное отклонение стрелочного индикатора | 30 |
| 3. | Входное сопротивление усилителя приемника, МОм, не менее | 6 |
| 4. | Динамический диапазон измерения приемника на всех частотах при полном отклонении стрелки шкального прибора дБ, не менее | 100 |
| 5. | Ослабление сигнала помехи промышленной частоты 50Гц селективным усилителем приемника, дБ, не менее: | |
| на частоте 100 Гц | 50 | |
| на частоте 1 кГц | 60 | |
| на частоте 10 кГц | 70 | |
| 6. | Потребляемый приемником ток, мА, не более | 10 |
| 7. | Номинальное напряжение питания приемника (три элемента типа АА), В | от 3.3 до 5 |
| 8. | Габаритные размеры приемника, мм | 137х85х212 |
| 9. | Масса приемника, кг, не более | 0,4 |
Генератор тока
| 1. | Частота сигнала на выходе генератора, Гц | 1000±10; 10000±100 |
| 2. | Номинальная мощность на нагрузке генератора, Вт, не менее: | |
| на частоте 1кГц | 40 | |
| на частоте 10кГц | 20 | |
| 3. | Напряжение питания генератора, В | 10 ÷ 15 |
| 4. | Габаритные размеры генератора, мм, не более | 137х85х212 |
| 5. | Масса генератора, кг, не более | 1 |
| 6. | Генератор обеспечивает модуляцию напряжения сигнальной частоты импульсами низкой частоты с периодом 1±0,2 секунды. Заполнение модулирующих импульсов напряжением сигнальной частоты может плавно регулироваться в диапазоне, не менее | от 5 до 95% |
| 7. | Выходное напряжение генератора без нагрузки при напряжении источника питания | 12В, регулируется от 3В (не более) до 150В (не менее) ступенчато с шагом не более 6дБ (в два раза) |
Установка устройства контроля УКИ-1К
| 1. | Относительная погрешность определения планового (в проекции на поверхность земли) положения одиноко проложенного прямолинейного подземного трубопровода или кабеля по отношению к глубине залегания, %, не более | 10 |
| 2. | Относительная погрешность определения глубины залегания, %, не более | 10 |
| 3. | Погрешность определения положения в проекции на поверхность земли места контакта дефектной изоляции с грунтом, м, не более | 0,3 |
| 4. | Температура окружающей среды, оС | от -10 до +35 |
| 5. | Относительная влажность воздуха при 20оС, % | до 80 |
| 6. | Вес всего комплекта, кг, не более | 7 |
Отличительные характеристики УКИ-1К
Устройство УКИ-1К® – это модернизированная установка УКИ-1М®. Усовершенствование установки при той же цене выполнено в следующем объеме:
- введен поиск повреждений на частоте 10000 Гц;
- увеличена выходная мощность генератора с 40 до 100 Вт;
- дальность обследования трубопровода увеличена до 5 км;
- улучшена чувствительность селективного приемника;
- улучшена относительная погрешность определения планового расположения подземного трубопровода и глубины залегания;
- уменьшен вес генератора в 2 раза, а габаритные размеры уменьшены до размеров приемника (210х135х70 мм);
- устройство УКИ-1К упаковано в удобный, для эксплуатации на трассе, кейс размером 460х290х300 мм;
- увеличена точность определения места нарушения сплошности изоляции.
В результате проделанной работы по модернизации на установку УКИ-1К® получен сертификат и патент на товарный знак.
ТУ 26.51.43-015-12719185-2021
Итак, устройство контроля изоляции УКИ-1К предназначено для автоматического измерения и контроля сопротивления изоляции в сетях переменного тока.
В сеть переменного тока вводится постоянный ток. Его значение постоянно измеряют. Это позволяет отслеживать изменение изоляции на всем протяжении электрической сети.
Устройство устанавливается один раз и предназначено для проведения постоянного автоматического контроля состояния изоляции.
Как только в сети происходит снижение изоляции на участке (то есть происходит ухудшение изоляции из-за какого-то дефекта) – срабатывает реле, прибор тут же подает сигнал, и дефект изоляции можно устранить максимально быстро без потерь для предприятия. Что примечательно, УКИ-1К работает не с отдельными участками сети, но со всей сетью в целом, неважно, работает она или частично отключена.
Непрерывный контроль состояния электрической сети крайне важен и поможет сберечь и деньги предприятия, и предотвратит человеческие потери. Устройство оснащено генератором переменного тока, а устройство реле очень простое и износоустойчивое (к тому же, сопровождается релейной защитой).

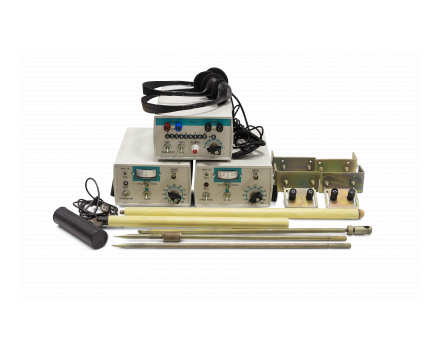

- Генератор - 1шт.
- Приемник - 2шт.
- Антенна электромагнитная - 1шт.
- Телефоны головные - 2шт.
- Клипса магнитная - 1шт.
- Штырь с гальванической связью - 2шт.
- Штырь без гальванической связи - 1шт.
- Пояс клеммный - 2шт.
- Токосъемник ножной - 4шт.
- Провод питания генератора от аккумулятора - 1шт.
- Провод для подключения магнитной клипсы - 1шт.
- Провод для подключения штыря с гальванической связью - 1шт.
- Провод соединения операторов - 1шт.
- Провод ножных токосъемников - 4шт.
- *Радиостанция стандарт LPD - 1комп.
- Отвертка - 1шт.
- Элемент питания тип АА - 6шт.
- Паспорт, инструкция по эксплуатации и техническое описание - 1шт.
- Сумка-кейс - 1шт.
*поставляется по дополнительному заказу
