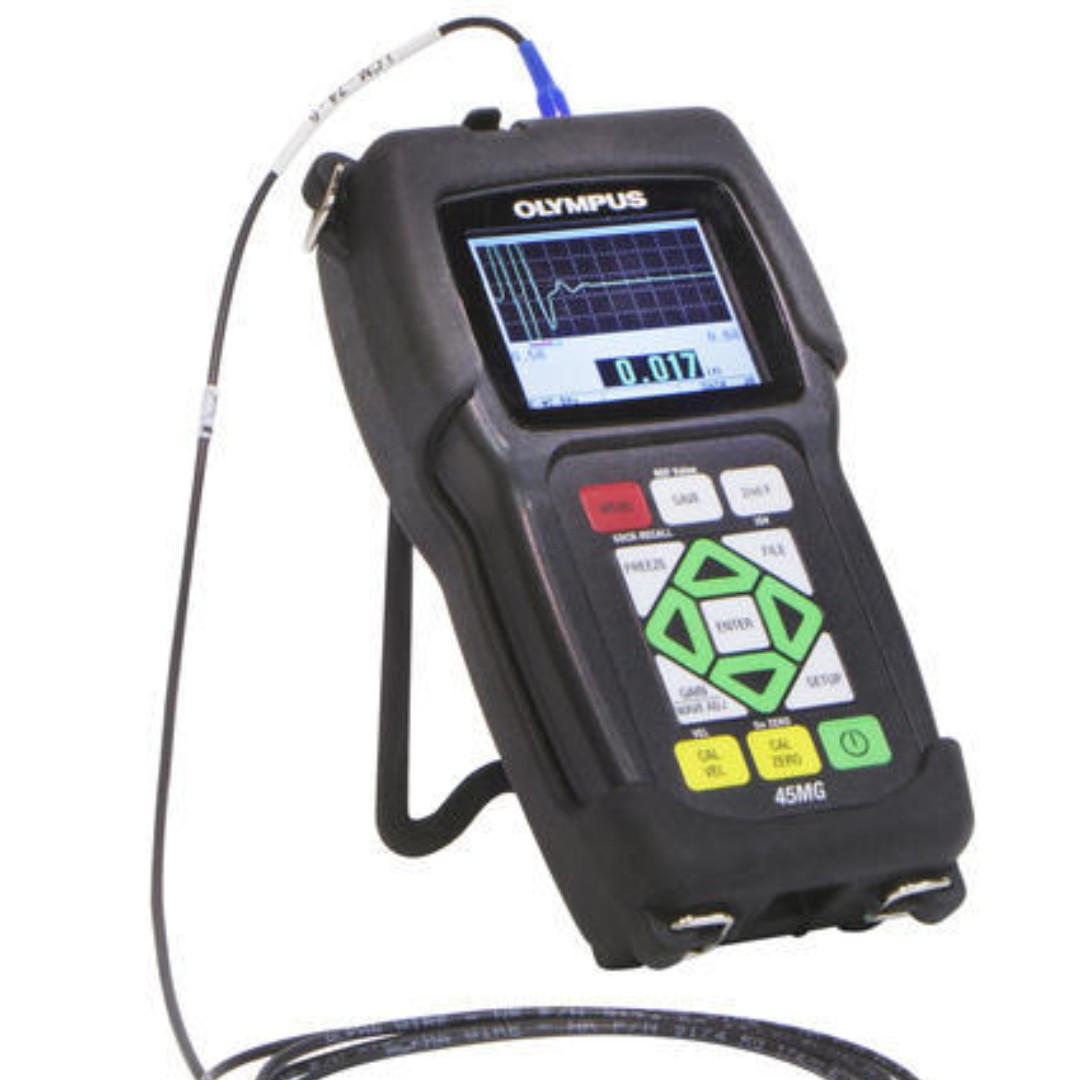

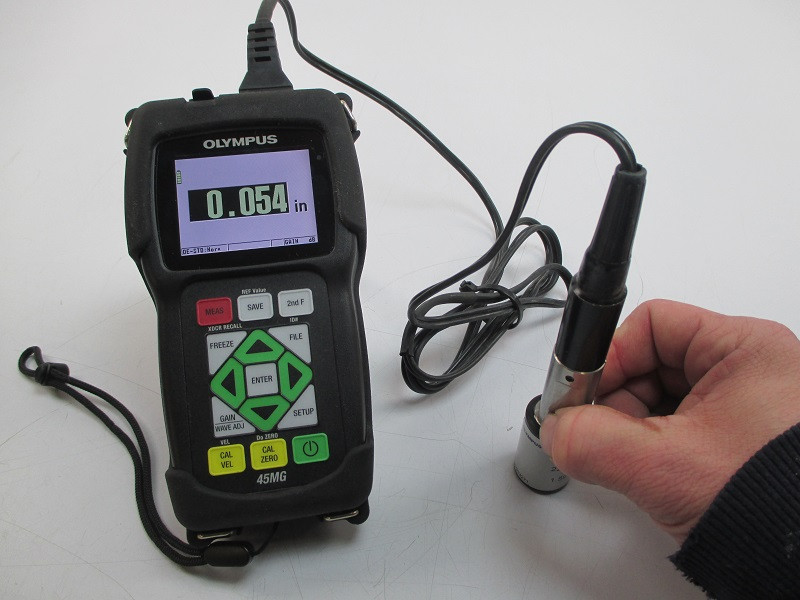

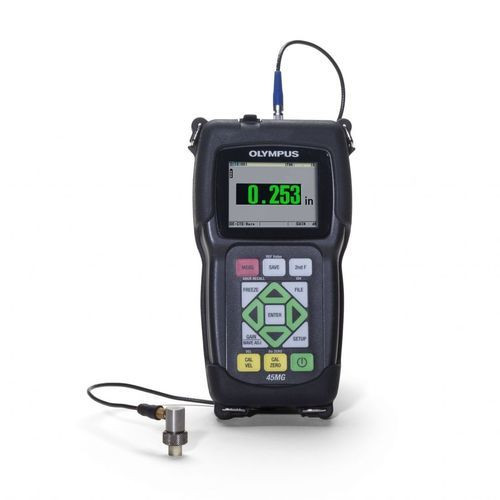

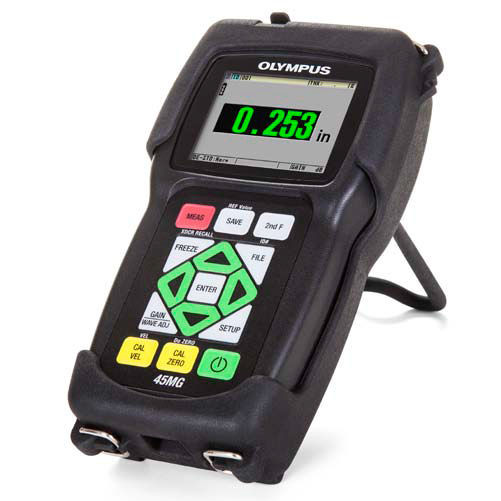

Olympus 45MG толщиномер ультразвуковой
Доставка: На послезавтра
Время работы: с 9:00 до 18:00
Выходные дни: сб, вс
Краткое описание оборудования
Тип оборудования: Толщиномер ультразвуковой
Производитель оборудования: Olympus
Родина бренда: Россия
Страна происхождения: Россия
Модель: 45MG
Гарантия: 12 месяцев
Госреестр средств измерений РФ: внесен под № 54886-13
Поверка: по запросу покупателя
Назначение прибора
Усовершенствованный ультразвуковой толщиномер Olympus 45MG предназначен для контроля и измерения толщины, обладает стандартным функционалом ультразвукового толщиномера, оснащенный дополнительным программным обеспечением для измерения толщин. Совместим со всеми двух- и одноэлементными преобразователями производства Olympus, что делает его незаменимым для практически всех случаев контроля толщины.
Особенности ультразвукового толщиномера 45MG
- Совместимость со всеми раздельно-совмещенными преобразователями производства Olympus при измерении толщины металлических изделий, покрытых изнутри слоем коррозии
- Режим Мин/Макс
- Два режима сигнализации
- Дифференциальный режим
- Временной B-скан
- Коэффициент утонения
- Настройка усиления (стандартное, высокое и низкое)
- Пароль для блокировки прибора
- Герметизирован согласно IP67
- Взрывоопасная атмосфера: Безопасная работа по Классу I, Раздел 2, Группа D стандарта National Fire Protection Association Code (NFPA 70), Статья 500, и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I.
- Испытания на устойчивость к ударам: MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.
- Испытания на устойчивость к вибрации: MIL-STD-810G, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось.
- Широкий диапазон рабочих температур
- Защитный резиновый чехол с подставкой (опция)
- отображение А-скана в помещении
- Работа в помещении, режим A-скан
- Простая клавиатура, на которой можно работать правой или левой рукой
- Понятный интерфейс с прямым доступом ко всем функциям
- Внутренняя и внешняя карты памяти MicroSD
- Порт передачи данных USB
- Буквенно-цифровой регистратор данных с возможностью записи до 475 000 значений толщины или 20 000 А-сканов
- Возможность блокировки прибора с помощью пароля
- Цветной трансфлективный QVGA дисплей с настройками для использования в помещении и на открытом воздухе обеспечивает отличное качество изображения
Технические характеристики ультразвукового толщиномера 45MG
|
Измерения
|
|
|
Режим измерения с использованием раздельно-совмещённого датчика
|
Временной интервал от прецизионной задержки после возбуждающего импульса до первого эхо-сигнала
|
|
Измерения Эхо-эхо (опция)
|
Время между двумя последовательными донными эхо-сигналами без учета толщины краски или другого покрытия
|
|
Измерения THRU-COAT® (опция)
|
Измерение реальной толщины металлических изделий и покрытия с использованием одиночного донного эхо-сигнала (с помощью датчиков D7906-SM, D7906-RM и D7908)
|
|
Режимы измерения с использованием одноэлементного датчика (опция)
|
Режим 1: Временной интервал между импульсом возбуждения и первым донным эхо-сигналом
Режим 2: Временной интервал между эхо-сигналом линии задержки и первым донным эхо-сигналом (для датчиков с задержкой или иммерсионных датчиков) Режим 3: Временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от поверхности раздела после импульса возбуждения (для датчиков с задержкой или иммерсионных датчиков) |
|
Диапазон толщины
|
От 0,080 до 635,00 мм в зависимости от материала, состояния поверхности, температуры и выбранной конфигурации (Полный диапазон требует дополнительного ПО для одноэлементных датчиков)
|
|
Диапазон скорости в материале
|
0,508 мм/мкс 18,699 мм/мкс
|
|
Дискретность (регулируемая)
|
Низкая: 0,1 мм
Стандартная: 0,01 мм ПО для одноэлементных датчиков: 0,001 мм |
|
Диапазон частот датчика
|
Стандартный: от 2,25 до 30 МГц (-3 дБ) {Повышенное проникновение (опция): от 0,50 до 30 МГц (-3 дБ)
|
|
Общие
|
|
|
Диапазон рабочей температуры
|
От -10 °C до 50 °C
|
|
Клавиатура
|
Герметизированная тактильная клавиатура с цветной кодировкой и подачей звуковых сигналов
|
|
Корпус
|
Ударопрочный водостойкий корпус с герметизированными разъёмами. Отвечает требованиям IP67.
|
|
Размеры (Ш x В x Г)
|
Габаритные: 91,1 мм х 162 мм х 41,1 мм
|
|
Вес
|
430.9 g
|
|
Электропитание
|
3 батареи АА/USB-порт для зарядки
|
|
Срок службы батареи:
|
3 щелочные батареи AA: от 20 до 21 часов
3 батареи AA NiMH: от 22 до 23 часов 3 литий-ионные батареи АА: от 35 до 36 часов |
|
Стандарты
|
Конструкция отвечает требованиям EN15317
|
|
Дисплей
|
|
|
Цветной трансфлективный QVGA дисплей
|
Жидкокристаллический дисплей размером 54,61 x 41,15 мм
|
|
Детектирование
|
Полноволновое, РЧ, полуволновое положительное или отрицательное (опция изображения А-скан)
|
|
Входы/Выходы
|
|
|
USB
|
2.0 клиент
|
|
Карта памяти
|
Максимальная емкость: съёмная карта памяти MicroSD на 2 ГБ
|
|
Внутренний регистратор данных (опция)
|
|
|
Регистратор данных
|
45MG идентифицирует, сохраняет, вызывает, стирает и передает данные измерений толщины, изображения сигналов и конфигурацию прибора через порт USB или с помощью карты MicroSD.
|
|
Емкость
|
475 000 значений измерений толщины или 20 000 изображений А-скана со значениями измерений толщины
|
|
Имена файлов, идентификационные номера и комментарии
|
Имена файлов длиной до 32 символов и идентификационные буквенно-цифровые коды длиной до 20 символов и до четырех комментариев для каждого кода
|
|
Структура файлов
|
Шесть стандартных или пользовательских файловых структур для конкретных приложений
|
|
Отчёты
|
Встроенные функции построения отчетов со статистическими данными и Мин/Макс значениями
|
Совместимые преобразователи

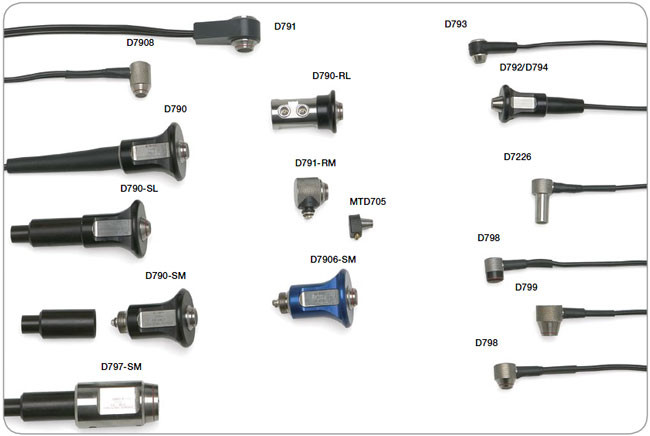

Раздельно-совмещенные преобразователи
| Код преобразователя | Частота | Соединение с кабелем | Расположение разъема | Диапазон измерения стали* (mm) |
Температурный диапазон** °C |
Диаметр преобразователя (mm) |
| D797-SM | 2 | Microdot | Верхнее | 3.5 - 635 | -20 - 400 | 22.9 |
| D797 | 2 | неразъемное | Боковое | 3.5 - 635 | -20 - 400 | 22.9 |
| D7910 | 5 | неразъемное | Боковое | 1.0 - 500 | 0 - 50 | 12.7 |
| D799 | 5 | неразъемное | Боковое | 1.0 - 508 | -20 - 150 | 11 |
| D790-RL | 5 | LEMO | Боковое | 1.0 - 508 | -20 - 500 | 11 |
| D790-SL | 5 | LEMO | Верхнее | 1.0 - 508 | -20 - 500 | 11 |
| D790-SM | 5 | Microdot | Верхнее | 1.0 - 508 | -20 - 500 | 11 |
| D7906-RM*** | 5 | Microdot | Боковое | 1.0 - 50 | 0 - 50 | 11 |
| D7906-SM*** | 5 | Microdot | Верхнее | 1.0 - 50 | 0 - 50 | 11 |
| D791-RM | 5 | Microdot | Боковое | 1.0 - 508 | -20 - 400 | 11 |
| D790 | 5 | неразъемное | Верхнее | 1.0 - 508 | -20 - 500 | 11 |
| MTD705 | 5 | Lepra/Con | Боковое | 1.0 - 19 | 0 - 50 | 5.1 |
| D791 | 5 | неразъемное | Боковое | 1.0 - 508 | -20 - 500 | 11 |
| D794 | 5 | неразъемное | Верхнее | 0.75 - 50 | 0 - 50 | 7.2 |
| D7908*** | 7.5 | неразъемное | Боковое | 1.0 - 37 | 0 - 50 | 7.2 |
| D798 | 7.5 | неразъемное | Боковое | 0.71 - 100 | -20 - 150 | 7.2 |
| D798-SM | 7.5 | Microdot | Верхнее | 0.71 - 100 | -20 - 150 | 7.2 |
| D798-LF | 7.5 | неразъемное | Боковое | 0.71 - 100 | -20 - 150 | 8.9 |
| D7226 | 7.5 | неразъемное | Боковое | 0.71 - 100 | -20 - 150 | 8.9 |
| D7913 | 10 | неразъемное | Боковое | 0.5 - 25 | 0 - 50 | 7.5 |
| D7912 | 10 | неразъемное | Верхнее | 0.5 - 25 | 0 - 50 | 7.5 |
* Диапазон толщины зависит от материала, типа датчика, состояния поверхности и температуры. Для использования полного диапазона может потребоваться регулировка усиления.
** Максимальная температура только для непостоянного контакта
*** Датчики, используемые при измерениях по технологии THRU-COAT®

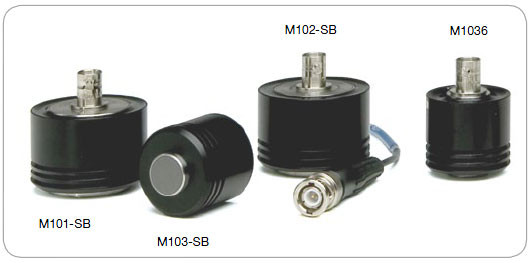

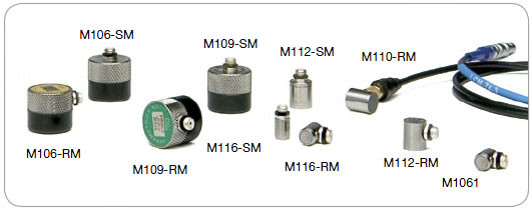

Одноэлементные преобразователи для высокоточных измерений толщины
| Частота (МГц) | Диаметр | Преобразователь | Номер изделия |
| элемента (мм) | |||
|
0,5 |
25 | M101-SB* | U8400017 |
|
1 |
25 | M102-SB* | U8400018 |
|
1 |
13 | M103-SB* | U8400020 |
|
2,25 |
13 | M106-RM | U8400023 |
| M106-SM | U8400025 | ||
|
2,25 |
13 | М1036 | U8400019 |
|
5 |
13 | M109-RM | U8400027 |
| M109-SM | U8400028 | ||
|
5 |
6 | M110-RM | U8400030 |
| М110** | U8400031 | ||
| U8400029 | |||
|
10 |
6 | M112-RM | U8400034 |
| M112-SM** | U8400035 | ||
| U8400033 | |||
|
10 |
3 | М1016 | U8400015 |
|
20 |
3 | M116-RM | U8400038 |
| M116-SM | U8400039 | ||
|
20 |
3 | M116H-RM** | U8400037 |
* Эти датчики могут использоваться только с опцией повышенного проникновения.
**Используйте с пружинным держателем

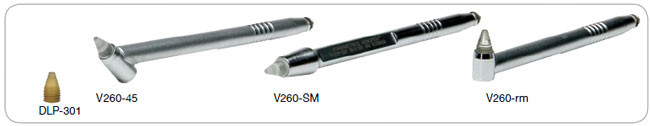

Преобразователи Sonopen®
Преобразователь Sonopen имеет сменную линию задержки с малым диаметром контактной поверхности. Этот датчик применяется для измерения толщины лопаток турбин и пластмассовых емкостей с малым радиусом.
| Диаметр наконечника (мм) | Изделие | Номер для заказа |
| 2 | DLP-3 | U8770086 |
| 1,5 | DLP-302 | U8770088 |
| 2 | DLP-301† | U8770087 |
Иммерсионные преобразователи
| Наклонный держатель, 45° | Прямой держатель | Наклонный держатель, 90° | |
| Изделие | V260-45 | V260-SM | V260-RM |
| Номер для заказа | U8411017 | U8411019 | U8411018 |
Иммерсионные преобразователи Microscan производства Panametrics предназначены для передачи и приёма ультразвука в воде. Иммерсионный метод измерения толщины используется в случае, если объект контроля имеет сложную геометрическую форму, а также в промышленных производственных линиях.
Типичные приложения, работающие в автономном режиме, включают измерения толщины стенок пластиковых и металлических объектов с малым диаметром, а также измерения в процессе сканирования или вращения и измерения толщины объектов с изогнутыми поверхностями. В некоторых случаях необходима фокусировка преобразователя.

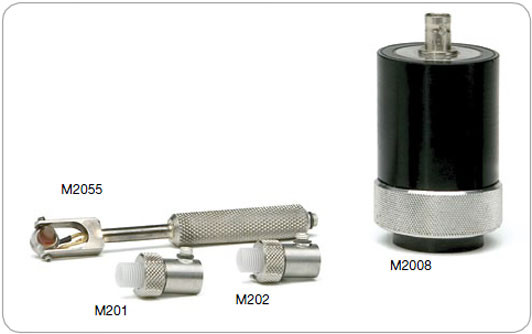

Преобразователи с линией задержки
Преобразователи Microscan с линией задержки обеспечивают высокое качество контроля тонких материалов при повышенной температуре или с приложениями, требующими высокой точности.
| Частота (МГц) | Диаметр элемента (мм) | Преобразователь | Номер для заказа | Держатель | Номер для заказа |
| 0,5 | 25 | М2008* | U8415001 | — | |
| 2,25 | 13 | M207-RB | U8410017 | — | |
| 5 | 13 | M206-RB | U8410016 | — | |
| 5 | 6 | M201-RM | U8410001 | — | |
| 5 | 6 | M201H-RM | U8411030 | 2127 | U8770408 |
| 10 | 6 | M202-RMM202-SM | U8410003 | — | |
| U8410004 | |||||
| 10 | 6 | M202H-RM | U8507023 | 2127 | U8770408 |
| 10 | 3 | M203-RMM203-SM | U8410006 | — | |
| U8410007 | |||||
| 20 | 3 | M208-RMM208-SM | U8410019 | — | |
| U8410020 | |||||
| 20 | 3 | M208H-RM | U8410018 | 2133 | U8770412 |
| 20 | 3 | M2055** | U8415013 | — | |
| 30 | 6 | V213-BC-RM** | U8411022 | — |
* Эти преобразователи могут использоваться только с дополнительной опцией Повышенного проникновения.
** Невозможно заменить линию задержки для данных преобразователей.

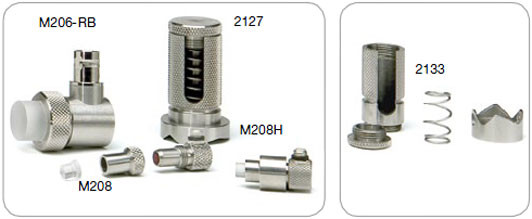

Заменяемые линии задержки
Линии задержки выполняют функцию защитного буфера между поверхностью объекта контроля и элементом преобразователя.
* Точный диапазон зависит от скорости звука в материале, частоты преобразователя, формы объекта контроля и состояния поверхности.

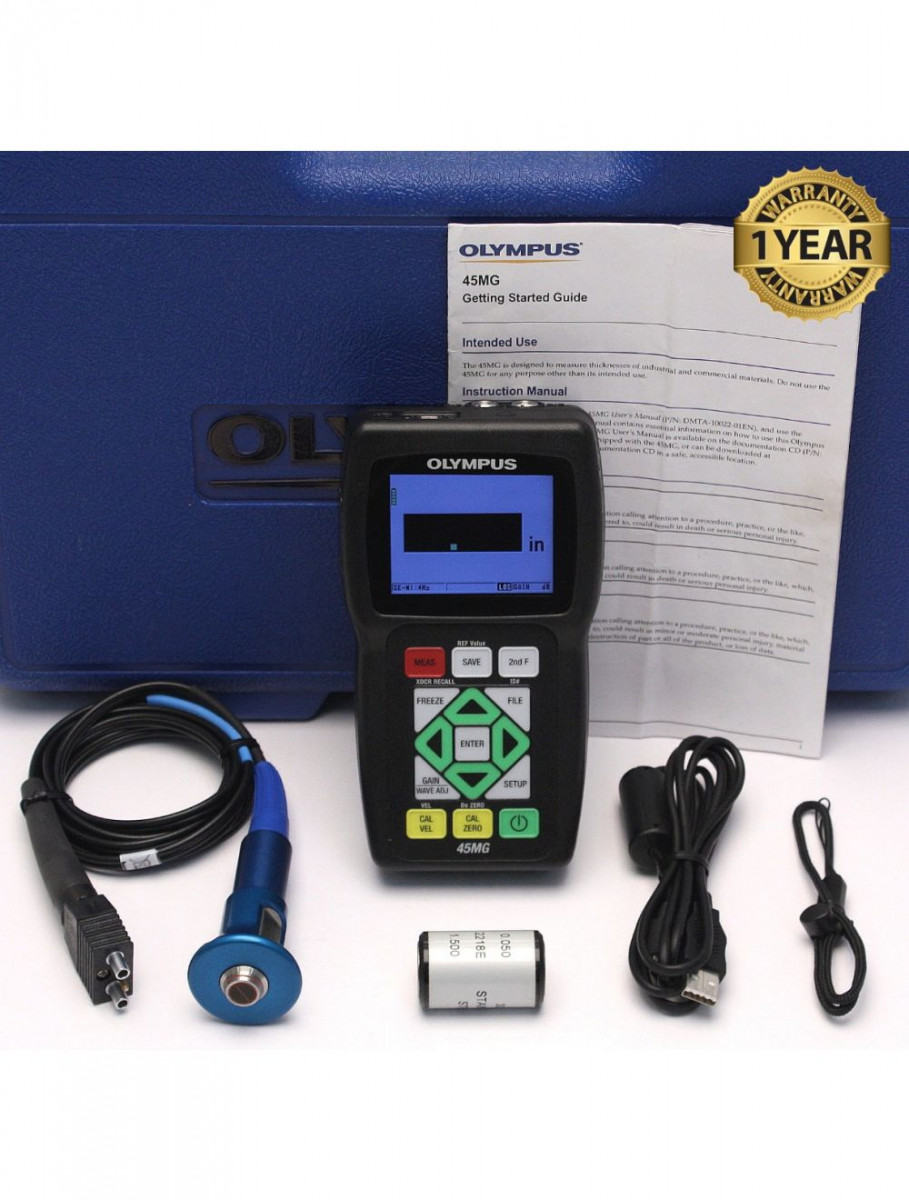

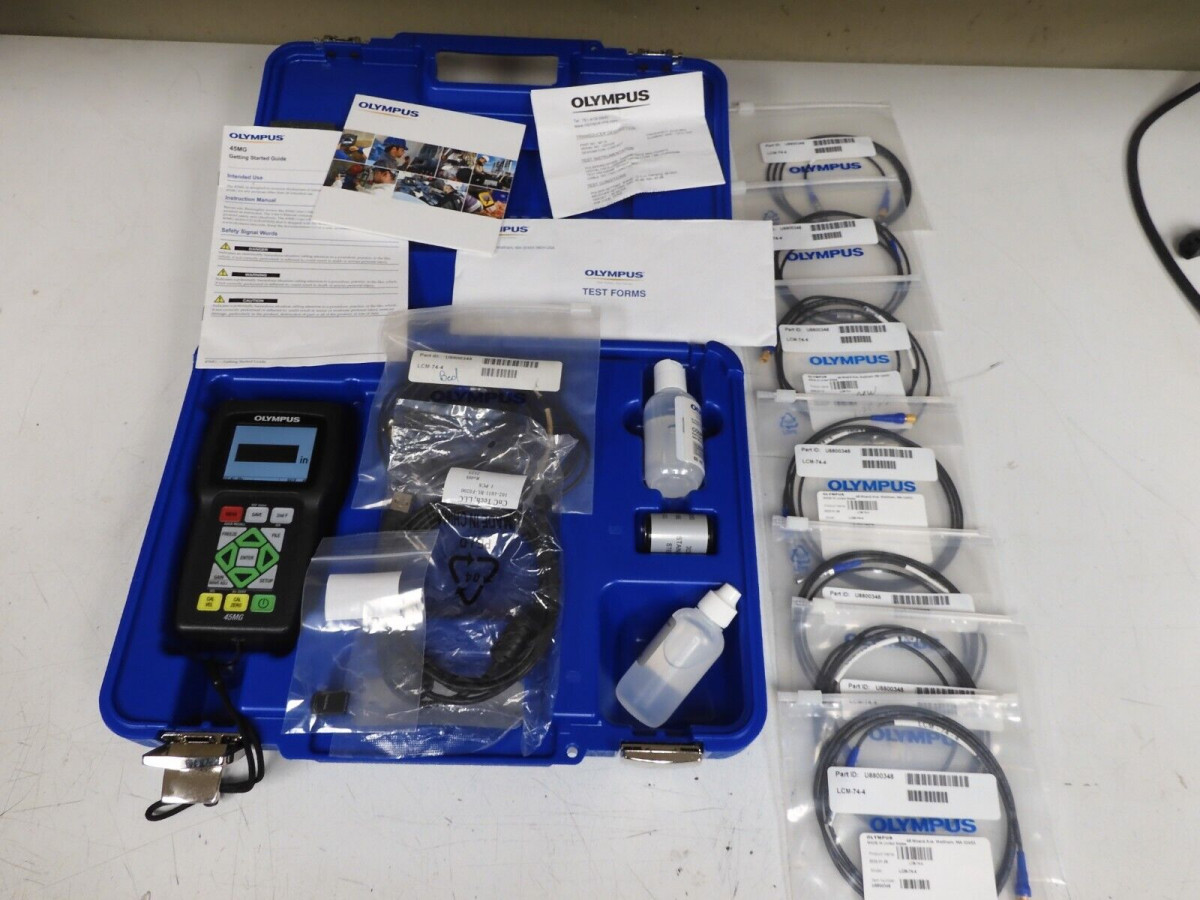

Стандартная комплектация
45MG цифровой ультразвуковой толщиномер
Щелочные батареи АА
2-ступенчатый тест-блок и контактная жидкость
USB-кабель
Руководство пользователя на CD-диске
Характеристики измерений: Режим Мин/Макс, два режима сигнализации, дифференциальный режим, B-скан, коэффициент утонения, программируемая блокировка
Дополнительное ПО
45MG-SE (U8147022): ПО для использования одноэлементных преобразователей с частотным диапазоном от 2,25 до 30 МГц.
45MG-HP (U8147023): Опция повышенного проникновения для использования одноэлементных преобразователей с частотным диапазоном от 0,5 до 30 МГц.
45MG-EETC (U8147021): Эхо-эхо и THRU-COAT®
45MG-WF (U8147019): Опция изображения А-скан
45MG-DL(U8147020): Встроенный регистратор данных, включающий интерфейсную программу GageView
Дополнительные Комплектующие
MICROSSD-ADP-2GB (U8779307): Внешняя карта памяти MicroSD на 2 Гб
45MG-RPC (U8779676): Резиновый защитный чехол и подставка
