Универсальный Шаблон Сварщика BRIDGE CAM WGU-9M АЛЬФА-НДТ
Доставка: Через 3 дня
Время работы: с 9:00 до 18:00
Выходные дни: сб, вс
Краткое описание оборудования
Тип оборудования: Универсальный Шаблон Сварщика
Производитель оборудования: АЛЬФА-НДТ
Родина бренда: Россия
Страна происхождения: Россия
Модель: BRIDGE CAM WGU-9M АЛЬФА-НДТ
Гарантия: 12 месяцев
Госреестр средств измерений РФ: НЕ внесен
Описание:
Измеритель геометрических параметров BRIDGE CAM WGU-9M АЛЬФА-НДТ изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия и предназначен для проведения визуального и измерительного контроля.
Измеритель геометрических параметров BRIDGE CAM WGU-9M предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва, дефектов, контроля диаметров прутков, арматуры и труб малого диаметра (до 50 мм).
На шаблон нанесена номограмма, позволяющая определять коэффициент расширения стыкового шва арматуры или прутка (1,0-1,6 мм). Также измеритель подходит для использования в качестве линейки (до 60 мм) и для измерения угла разделки кромок по шкале 0° - 70°.

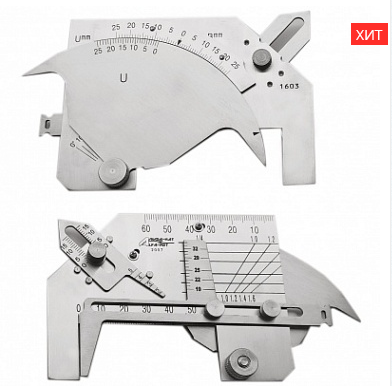

Измеритель геометрических параметров сварного шва BRIDGE CAM WGU-9M АЛЬФА-НДТ является универсальным шаблоном сварщика и изготовлен из качественного материала и состоит из базовой пластины с 5-ю шкалами, ползунка с 2-мя шкалами и подвижного указателя с риской.
Шкала по краю BRIDGE CAM WGU-9M может применяться для измерения толщины пластины в диапазоне 0-60 мм как обычная прямая стальная линейка.
Подвижный указатель применяется для измерения высоты валика сварного шва, глубины подреза, измерения катета углового шва, выпуклости шва, несоосности поверхностей. Значение, указанное риской на шкале 0-25 мм, является значение измеряемого параметра.
Ползунок BRIDGE CAM WGU-9M используется для измерения вогнутости и выпуклости углового шва. Значение указано на непосредственно шкале ползунка (до 25 мм).
Стороны подвижного указателя используются для измерения угла разделки кромки. Левая сторона совмещается с кромкой, а правая сторона отмечает значение угла по шкале 0-70°.
Измеритель BRIDGE CAM WGU-9M очень удобен для контроля точечной коррозии, замеров катетов, смещения и т.д.
Измеритель геометрических параметров BRIDGE CAM WGU-9M АЛЬФА-НДТ предназначен для проведения контроля качества сварных швов в котлах, мостах, химических аппаратах, машинах, в кораблестроении и сосудах высокого давления и широко нашли свое применение в областях как:
- Объекты котлонадзора;
- Системы газоснабжения (газораспределения);
- Подъемные сооружения;
- Объекты горнорудной промышленности;
- Объекты угольной промышленности;
- Оборудование нефтяной и газовой промышленности;
- Оборудование металлургической промышленности;
- Оборудование взрывопожароопасных и химически опасных производств;
- Объекты железнодорожного транспорта;
- Объекты хранения и переработки зерна;
- Здания и сооружения (строительные объекты).
Особенности:
- Переносной;
- Компактный;
- Легок в эксплуатации;
- Изготовлен из нержавеющей стали;
- Широкий диапазон применения.
|
Параметр |
Диапазон измерения |
Цена деления |
Погрешность |
|
Линейные размеры/толщина деталей |
0-60 мм |
1,0 мм |
±0,20 мм |
|
Зазор между деталями |
2-5 мм |
0,5 мм |
±0,25 мм |
|
Угол скоса кромки |
0-70° |
5° |
±3° |
|
Выпуклость/вогнутость шва |
0-25 мм |
1,0 мм |
±0,25 мм |
|
Катета углового шва |
0-25 мм |
1,0 мм |
±0,25 мм |
|
Диаметр электродов, прутков, арматуры и труб |
0-50 мм |
1,0 мм |
±0,30 мм |
|
Глубина дефекта, западания между валиками |
0-25 мм |
1,0 мм |
±0,30 мм |
|
Глубина скоса/смещения кромок |
0-25 мм |
1,0 мм |
±0,25 мм |
|
Длина неравномерности шва, диаметр шва |
0-50 мм |
1,0 мм |
±0,30 мм |
|
Коэффициент расширения шва |
1,0-1,6 мм |
0,2 мм |
- |
-
Измеритель геометрических параметров BRIDGE CAM WGU-9M АЛЬФА-НДТ - 1шт;
-
Паспорт с первичной калибровкой- 1шт;
-
Упаковочная тара - 1шт.
