Рентген аппарат Арион-150

Краткое описание оборудования

Тип оборудования: Импульсные рентгеновские аппараты

Производитель оборудования: ООО «АРИОН»

Родина бренда: Россия

Страна происхождения: Россия

Серия: Арион

Модель: Арион-150

Гарантия: 12 месяцев

Госреестр средств измерений РФ:  НЕ внесен

Поверка: Не входит в стоимость

Межповерочный интервал: 1 год

Арион-150 - является источником рентгеновского излучения при выполнении контроля качества исследуемых объектов радиографическим методом. По типу излучения прибор относится к разряду импульсных рентгеновских дефектоскопов, в которых ускоряющее напряжение на аноде вакуумной трубки и ток не регулируются.

При контроле качества сварных соединений металлоконструкций выполненных из элементов с малой толщиной экономически целесообразно использовать компактные и простые в обращении приборы с малым ускоряющим напряжением. Источником проникающего излучения является вакуумная рентгеновская трубка с рабочим напряжением на аноде 150 кВ, позволяющая формировать импульсы для просвечивания толщин до 30 мм (по стали). Рабочий пучок излучения прибора имеет широкий телесный угол, позволяющий проводить съёмку в панорамном режиме.

Лаборатории неразрушающего контроля качества на производственных предприятиях и независимые экспертные организации применяют его как средство для оценки качества выпускаемых изделий и выполняемых работ в различных отраслях промышленности, например для проверки надёжности стыков трубопроводов в нефтегазовом секторе в процессе их ремонта или строительства. Съёмка на чувствительную плёнку с усиливающими экранами позволяет получать качественные рентгенограммы дефектов, обеспечивая необходимую чувствительность контроля.

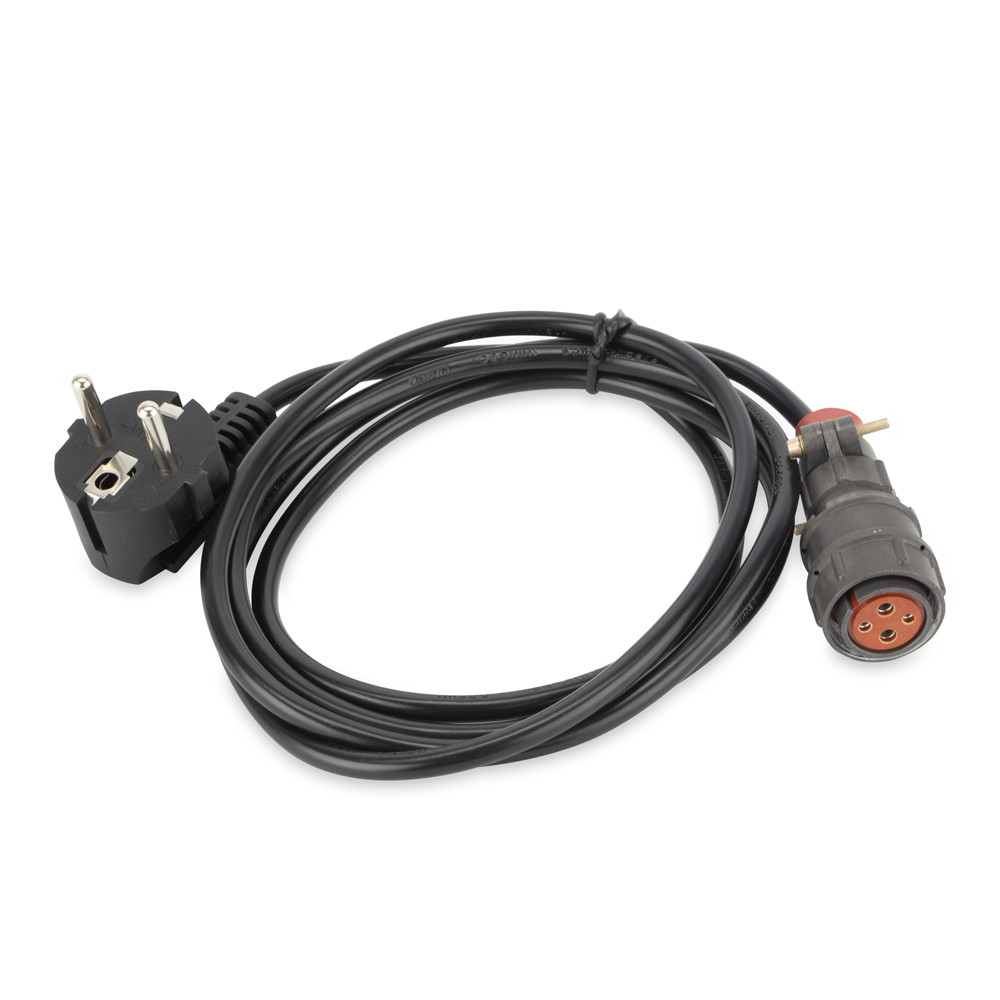

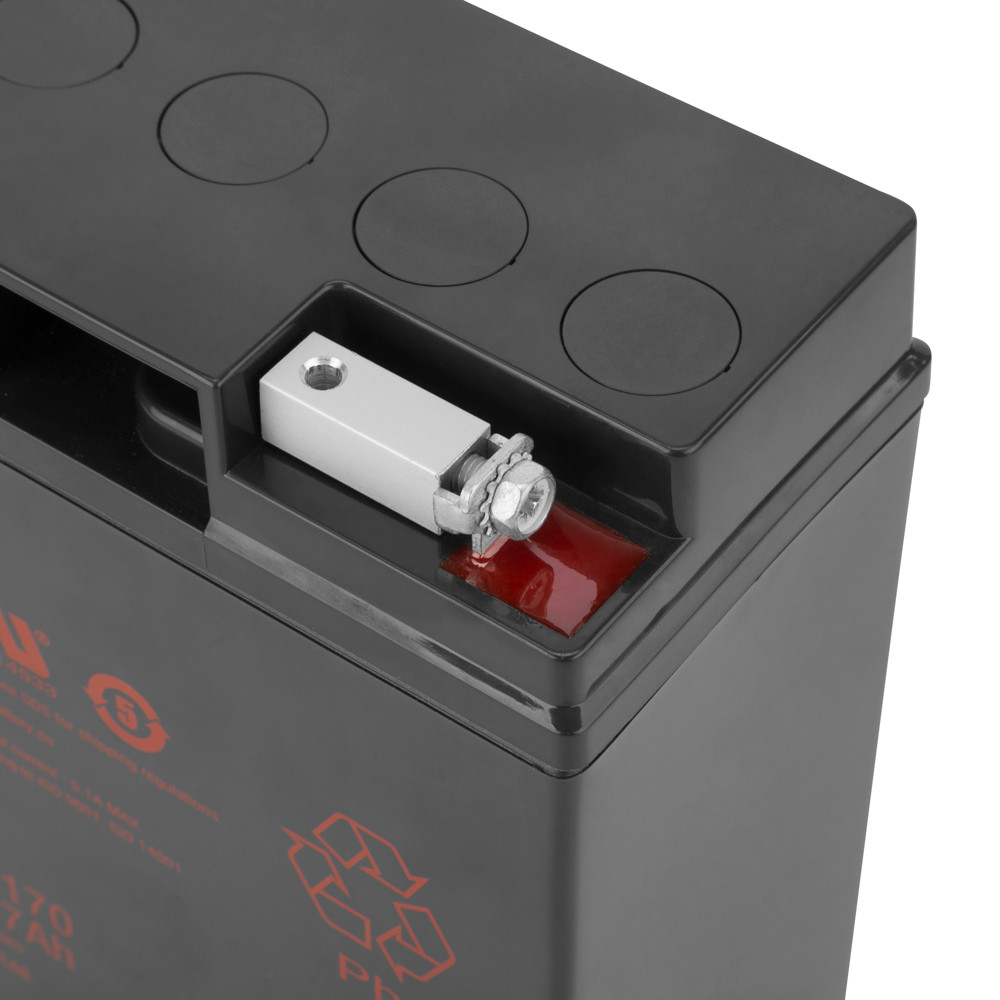

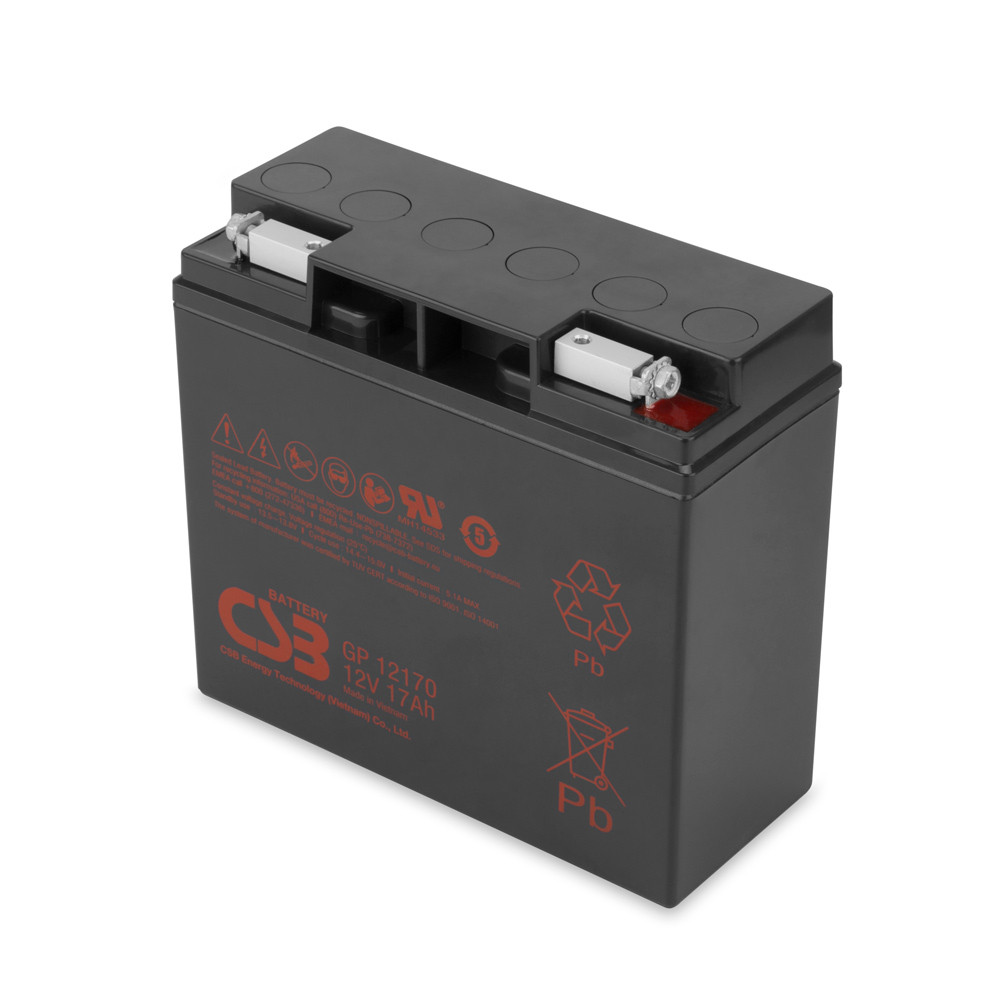

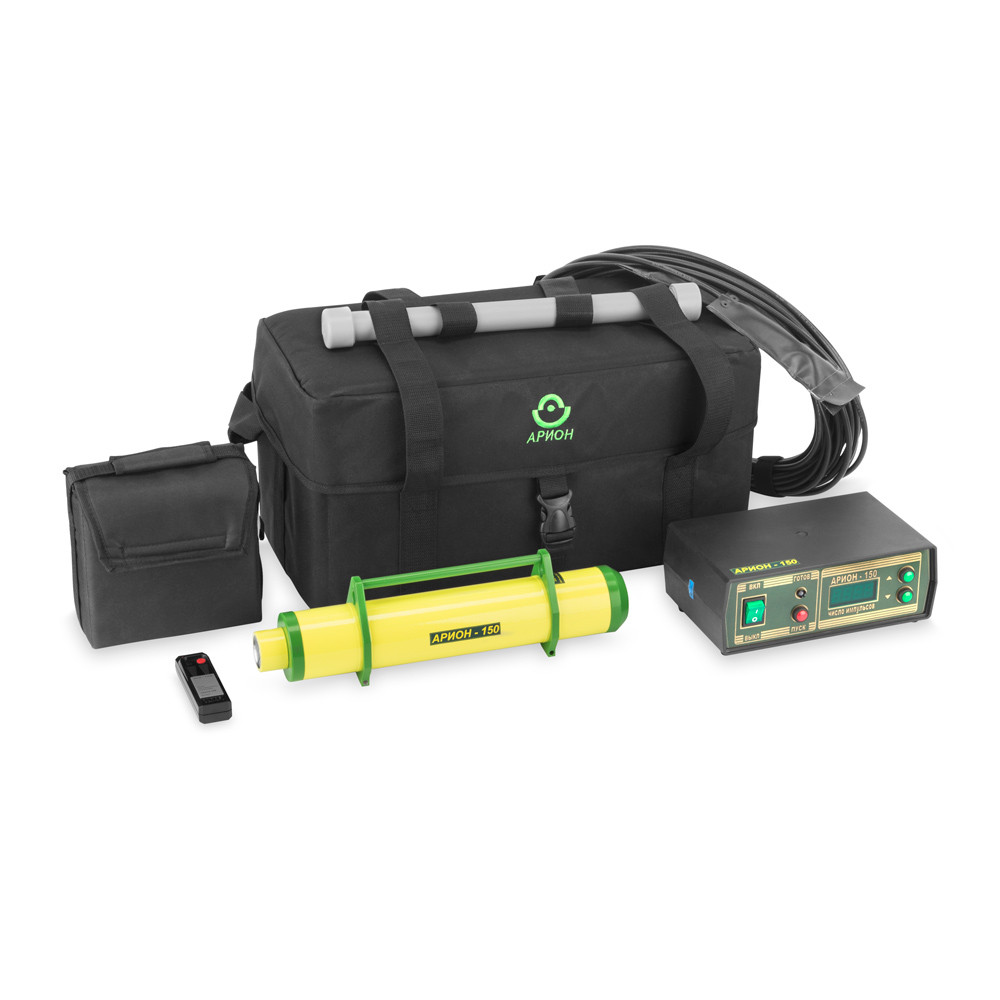

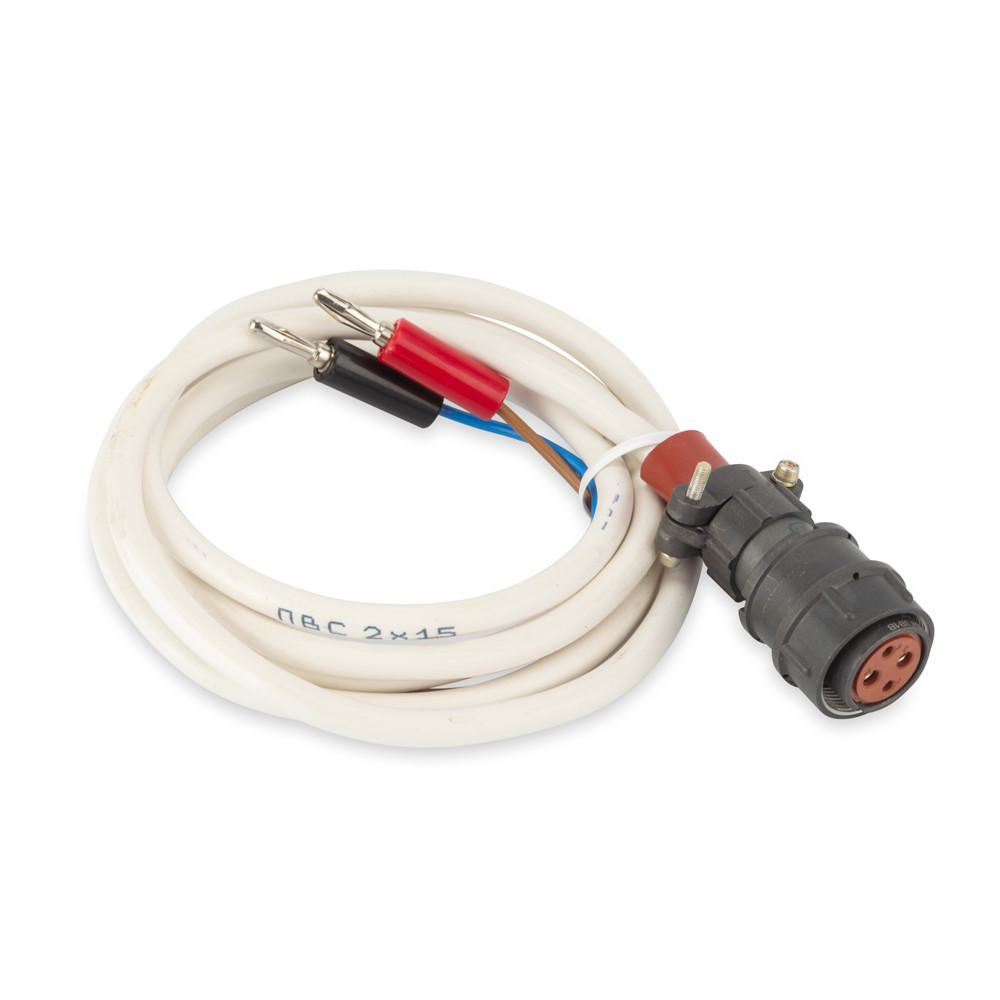

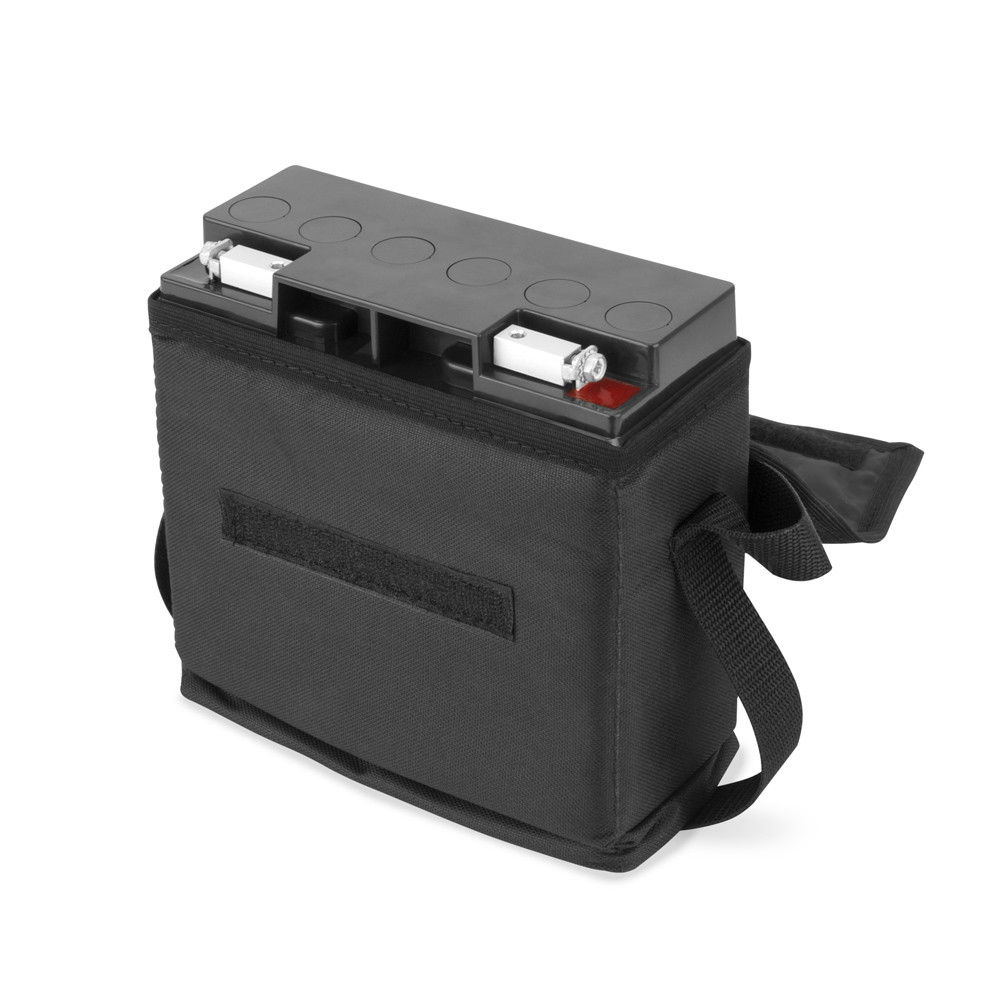

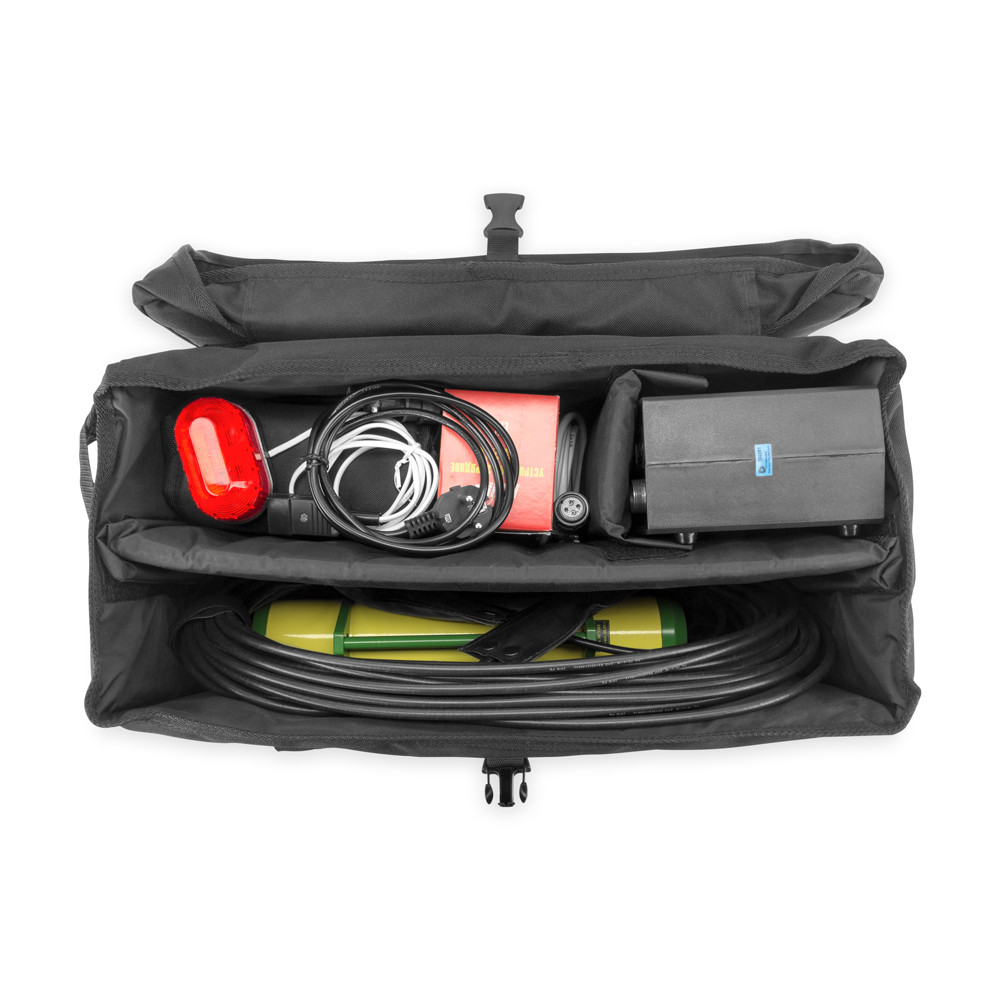

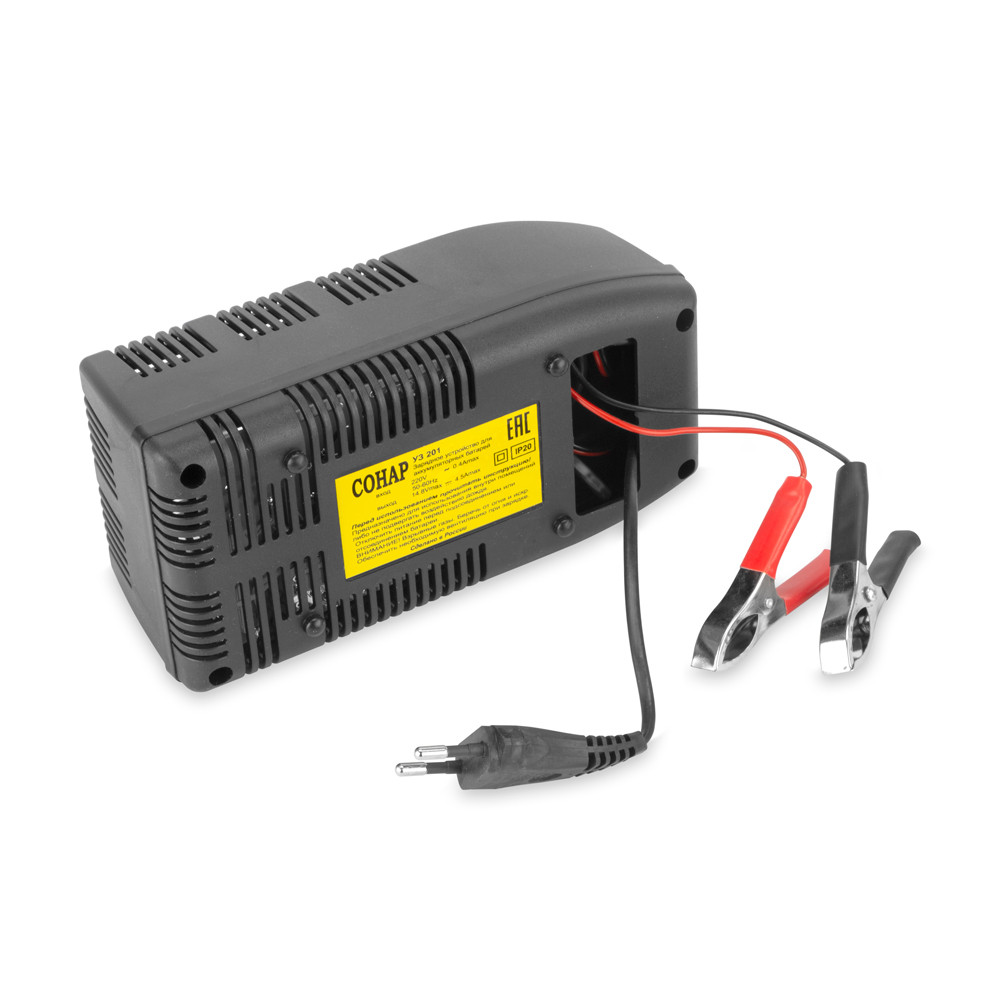

Рентгеновский дефектоскоп АРИОН-150 может использоваться как в полевых, так и в стационарных условиях и имеет следующие варианты электропитания: аккумуляторная батарея (есть в комплекте), любой внешний источник DC 12 В мощностью не менее 150 Вт (бортовая сеть автомобиля), сеть переменного тока 220 В.

Особенности аппарата

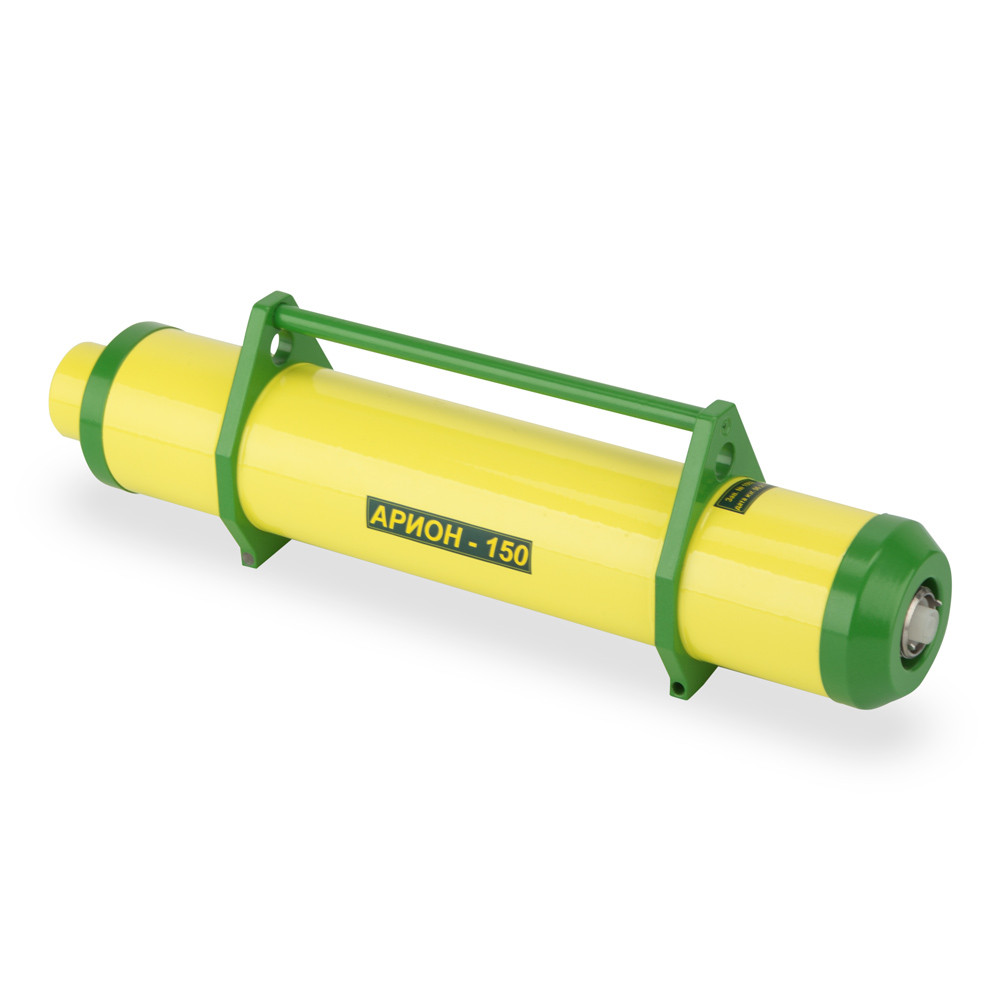

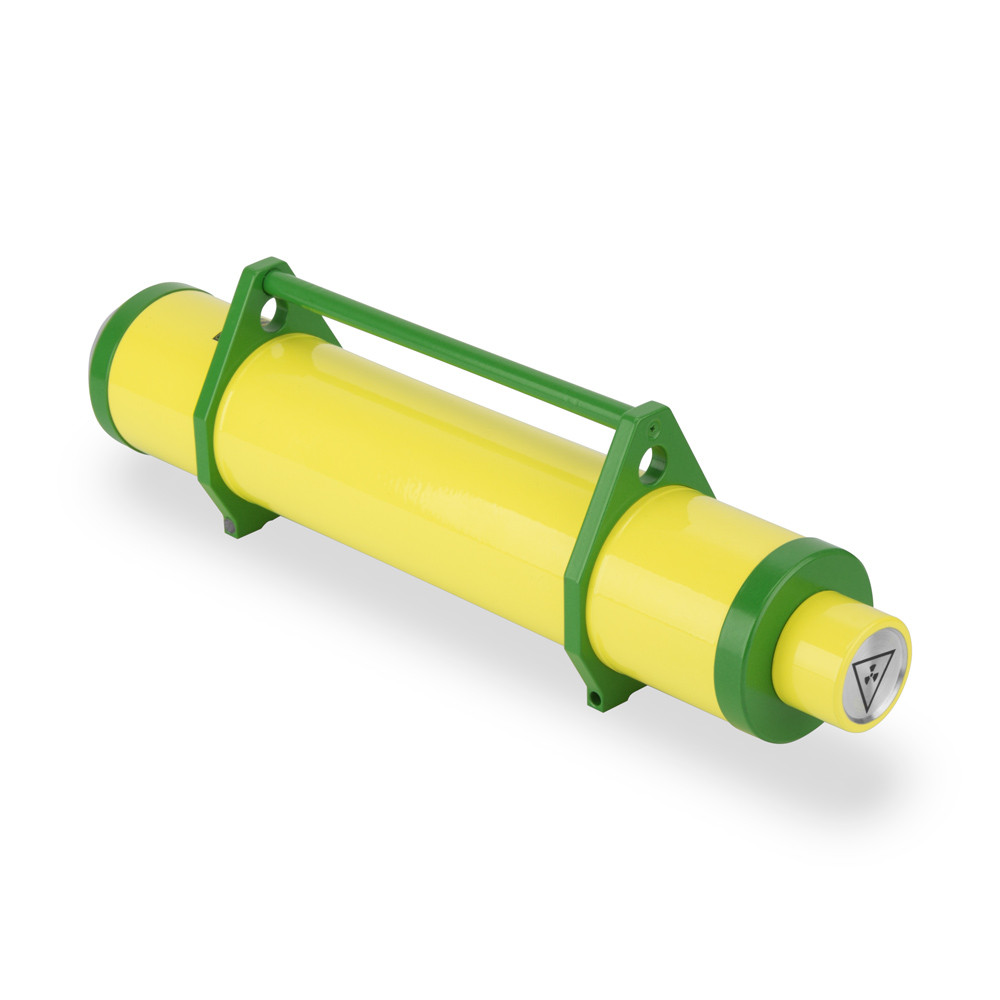

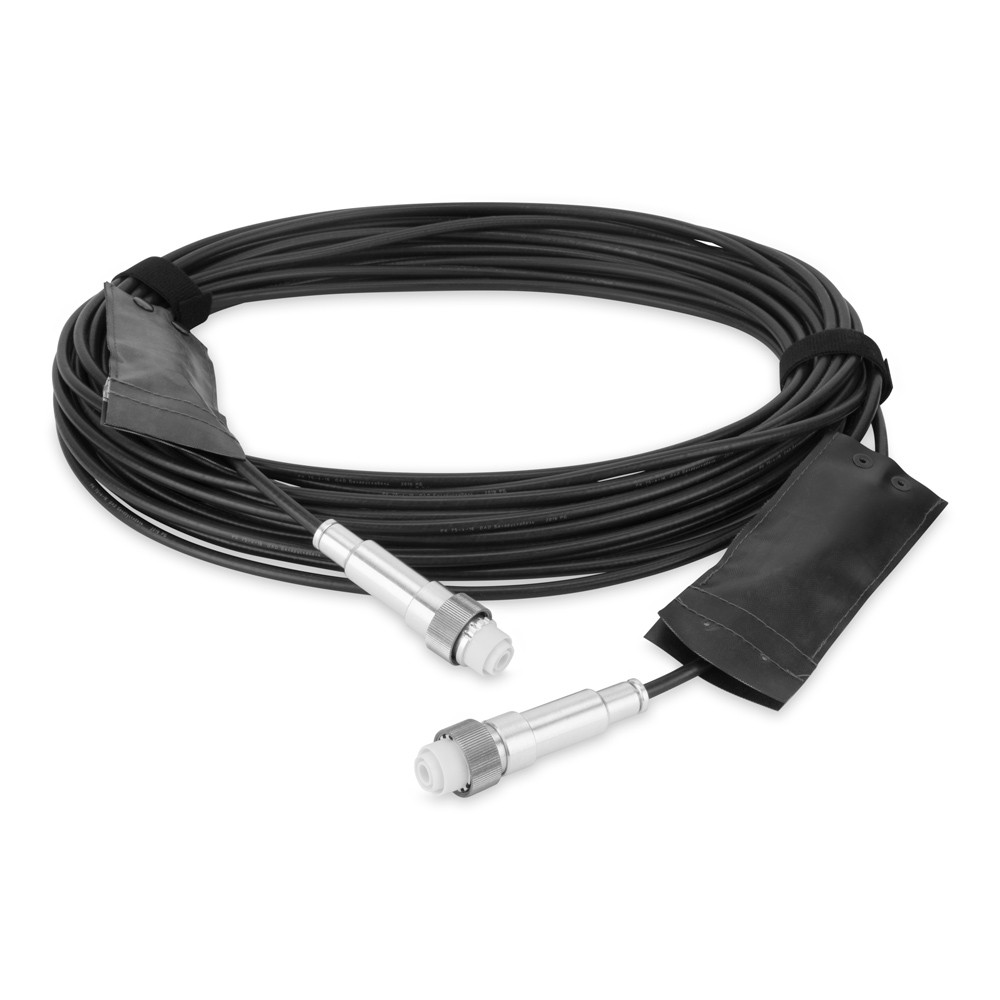

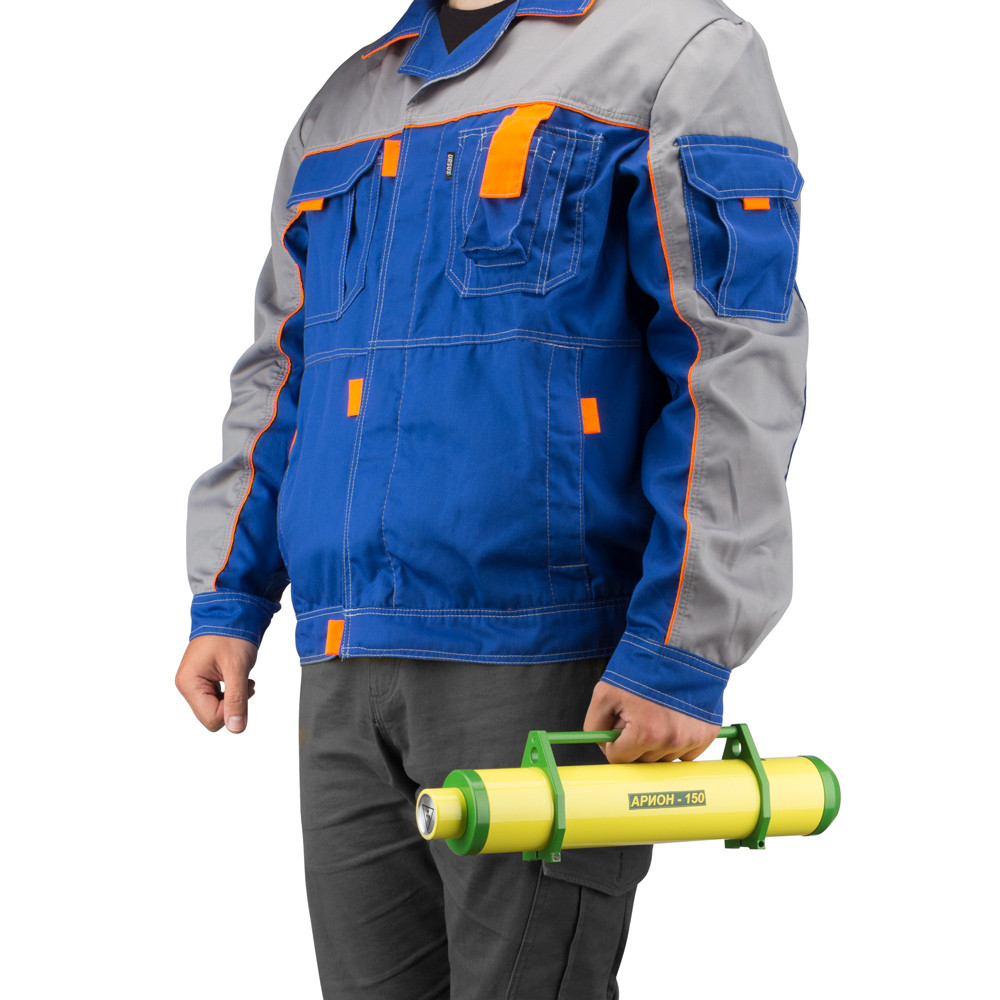

Излучающий блок аппарата выполнен в виде удлинённого цилиндра с ручкой для переноски и приспособлениями для устойчивого положения на горизонтальной поверхности. С одного торца блока располагается окно выхода рентгеновского излучения, с другого разъём для подключения высоковольтного кабеля от пульта управления. При работе прибора пульт выносится на безопасное для оператора расстояние в сторону, противоположную направлению излучателя.

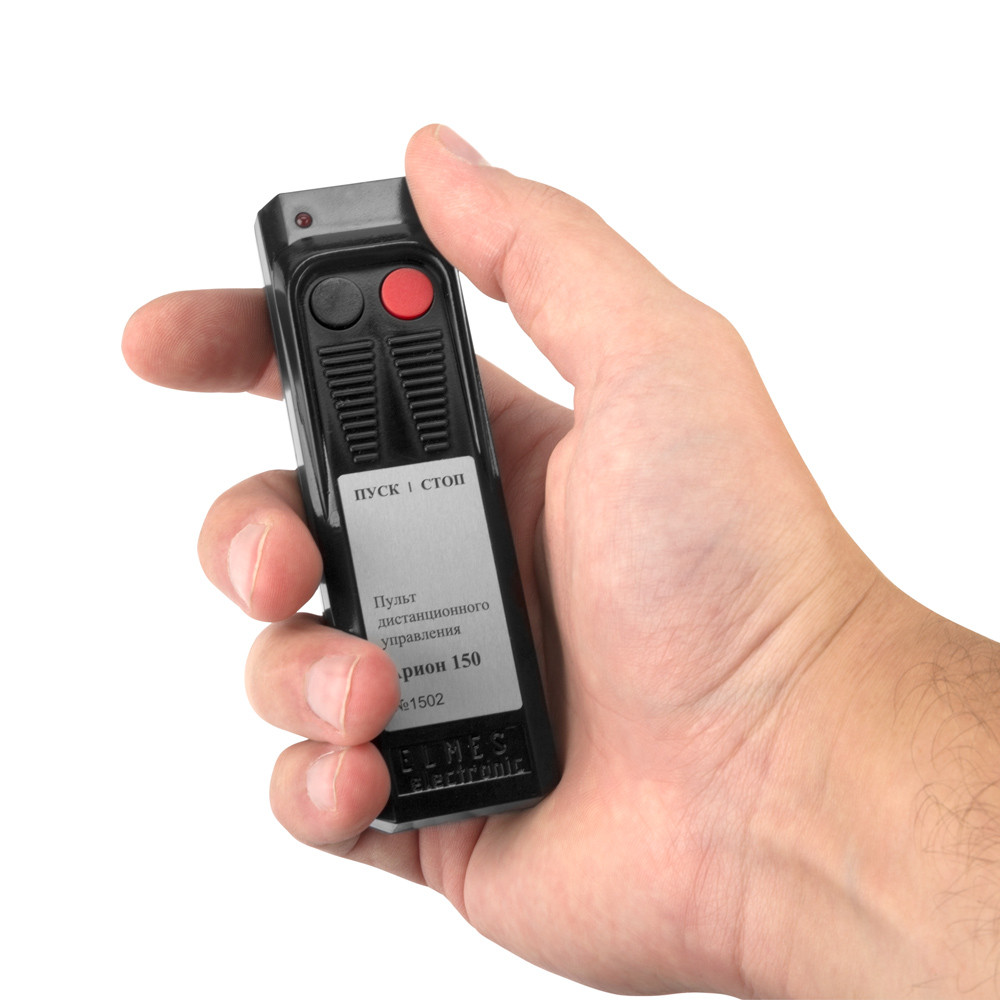

Версии прибора, выпускаемые с 2015 года, имеют радио-брелок, дублирующий собой кнопку "ПУСК" на пульте управления. Таким образом, управление началом экспозиции и её завершением возможно дистанционно, по радиоканалу.

Схема управления рентгеновской трубкой обеспечивает подачу кратковременных импульсов высокого напряжения с частотой 20-25 Гц на анод рентгеновской трубки. Частота может плавать в указанных границах при работе от нестабилизированного источника питания. При использовании аккумуляторной батареи она будет зависеть от степени её разряда. В свою очередь, это приводит к тому, что для получения одинаковой дозы при просвечивании может потребоваться различное время. Это является общей особенностью импульсных рентгеновских аппаратов, предназначенных для нестационарного использования. Данную проблему можно было бы решить использованием встроенных стабилизаторов, но это приведет к усложнению конструкции аппаратов, и, как следствие, отрицательно скажется на их мобильности. Учитывая все вышеизложенные факты, можно сделать вывод, что использование таймера обратного отсчета для установки дозы экспозиции не позволяет точно управлять дозой экспозиции. Разработчики АРИОН нашли простое и закономерное решение, применяя в своих устройствах счётчик импульсов. Счётчик имеет энергонезависимую память, хранящую последнее установленное значение, что обеспечивает дополнительное удобство контроля объектов с одинаковыми условиями просвечивания. В памяти также имеется ячейка, где хранится значение общего количества импульсов с момента ввода аппарата в эксплуатацию, определяющее степень износа вакуумной трубки.

Электроизоляционная схема высоковольтного блока АРИОН-150 выполнена с применением смеси инертных газов, находящейся под давлением 2 МПа в герметичном баллоне из нержавеющей стали, в котором размещены рентгеновская трубка, высоковольтный трансформатор и разрядник. У данной схемы есть некоторые плюсы по отношению к конструкции высоковольтных блоков с масляным диэлектриком. Трансформаторное масло подвержено потере изолирующих свойств со временем и имеет больший вес, чем газ.

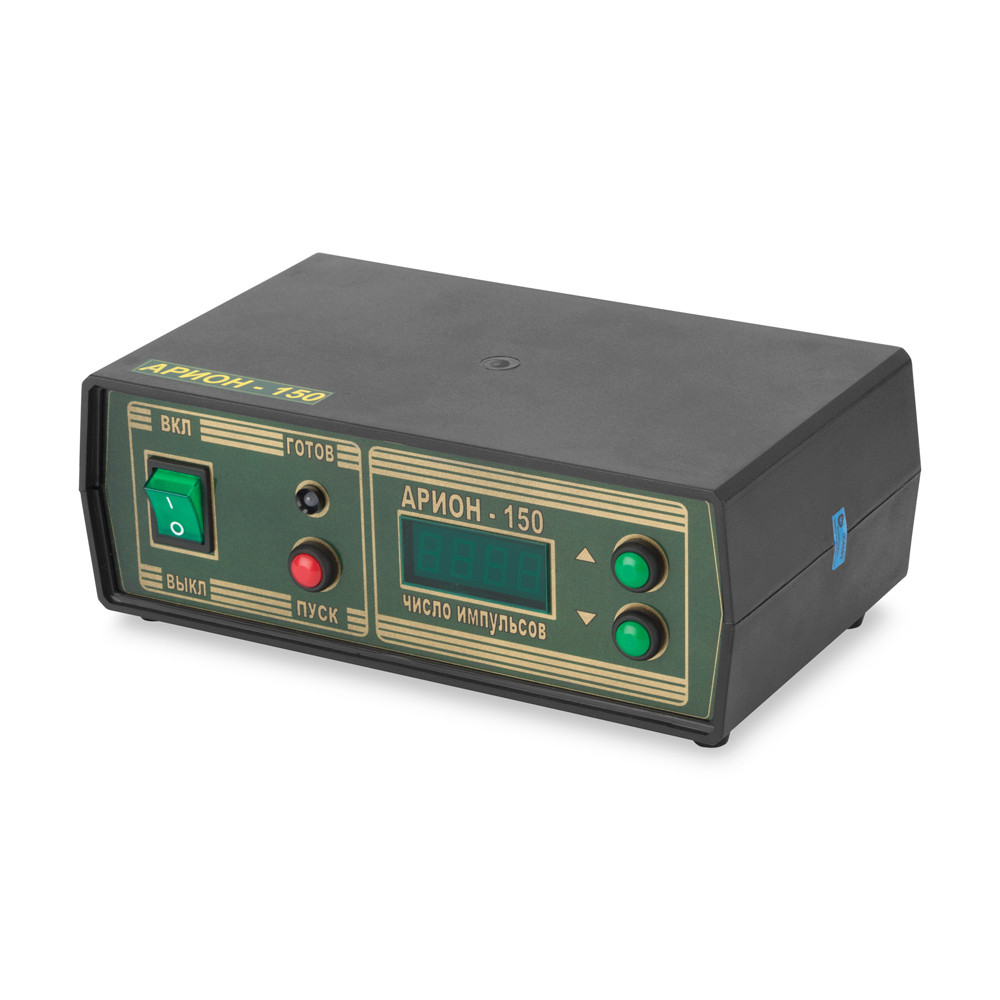

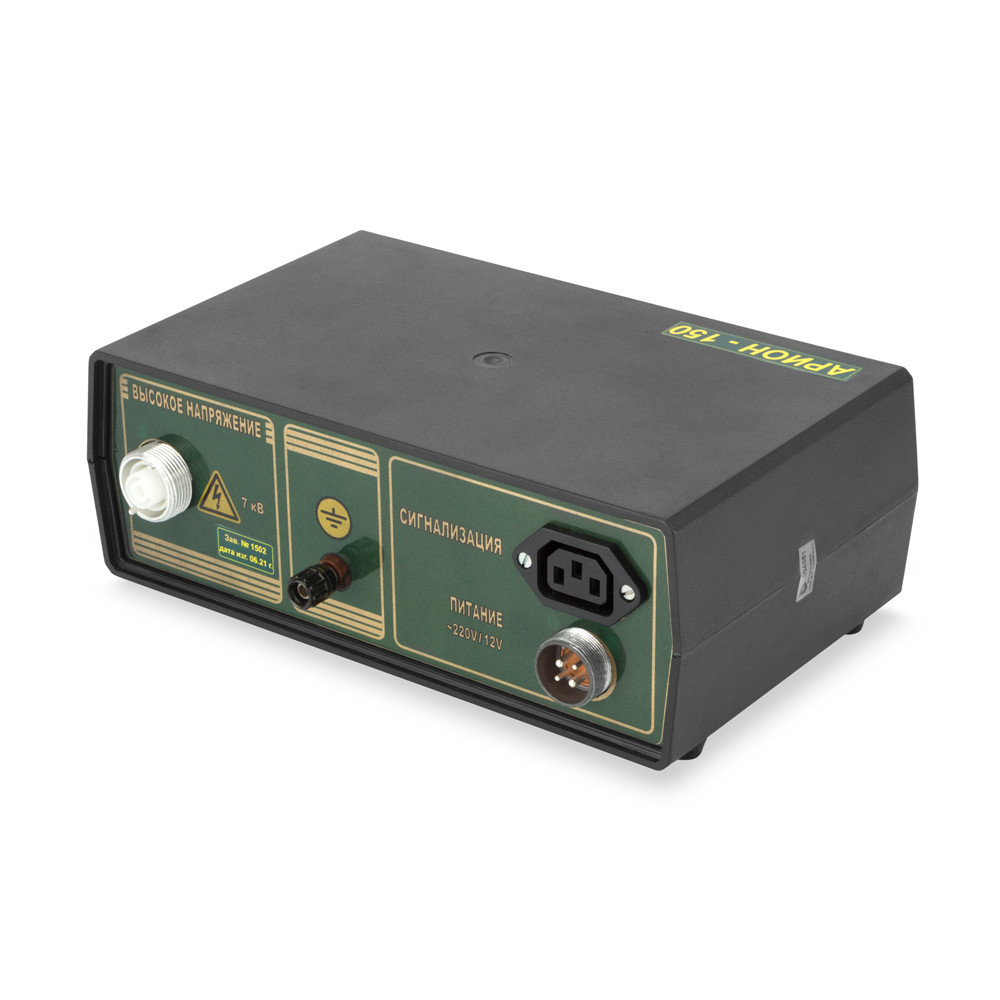

Прибор имеет простой и понятный интерфейс. Управление осуществляется при помощи элементов, расположенных на передней панели пульта аппарата. Перед началом экспозиции необходимо включить прибор, дождаться зелёного свечения индикатора готовности, выбрать необходимое значение дозы в импульсах с помощью клавиш и цифрового табло. Для точного расчёта дозы рекомендуется произвести пробную экспозицию с использованием дозиметра. После выбора экспозиции производится нажатие кнопки "ПУСК" на пульте или радио-брелоке. Индикатор готовности начинает моргать красным светом в течение 10 секунд, после чего начинает гореть красным постоянно, сигнализируя о подаче на высоковольтный разъём напряжения и генерации тормозного рентгеновского излучения в вакуумной трубке. По истечении отсчёта 500 импульсов прибор блокируется на 30 секунд о чём сигнализирует индикатор "ПАУЗА". Далее экспозиция продолжается циклами по 500 импульсов до заданного значения (не более 1500 импульсов). Таким образом, в зависимости от выбранного значения процесс экспозиции заканчивается в соответствующей точке одного из циклов о чём сигнализирует индикатор готовности. При необходимости экспозиция может проводиться подряд в несколько этапов с повторной установкой значения счётчика и ручным запуском, но при этом общее количество импульсов не должно превышать 5000. Ввиду логарифмической зависимости (см. поясняющий рисунок с номограммой) экспозиции от радиационной толщины исследуемого материала, на определённых толщинах дальнейшее просвечивание без увеличения анодного напряжения теряет смысл и приводит к преждевременному износу высоковольтного блока. В таких ситуациях необходимо использовать рентгеновские аппараты с большим напряжением на рентгеновской трубке.

Импульсные рентген аппараты АРИОН приспособлены к эксплуатации в условиях повышенной температуры окружающей среды, во время жаркого летнего сезона, на "горячем" производстве. Заявленные условия работы: УХЛ1 по ГОСТ 15150-69, температура воздуха от -30° C до +50° C, атмосферное давление 760+40-200 мм рт.ст., относ. влажность до 98% при температуре +25°C и более низкой, без образования конденсата.

АРИОН-150 среди приборов этого класса выделяется малыми габаритами и весом. Масса излучающего блока аппарата составляет 2,5 кг, а вместе с пультом управления устройство весит всего - 4 кг.

В конструкцию АРИОН-150 регулярно вносятся доработки на основе информации, получаемой разработчиками от конечных пользователей, производится модернизация компонентов устройства с целью повышения общего показателя отказоустойчивости. При этом были добавлены элементы, создающие дополнительные удобства для оператора при работе с аппаратом, такие как:

• пульт дистанционных команд "ПУСК" - "СТОП". С его помощью можно управлять началом экспозиции по радиоканалу;
• преобразователь напряжения встроенный в пульт управления исключил необходимость использования внешних преобразователей для питания аппарата от сети 12 В.

Переносной рентгеновский аппарат АРИОН-150 является современным, удобным и надёжным средством для промышленной дефектоскопии. При соблюдении правил эксплуатации и бережном отношении устройство не нуждается в ремонте до выработки ресурса компонентов излучающего блока.

Гарантия и сервис

Гарантийный срок эксплуатации импульсного рентгеновского аппарата АРИОН-150 - 12 месяцев со дня отгрузки, или 500 тыс. импульсов по счётчику с энергонезависимой памятью. Нормальный рабочий ресурс аппарата это 1-2 млн. импульсов в зависимости от условий использования.

После выработки ресурса возможно проведение капитального ремонта аппарата на заводе-изготовителе. При этом производится замена всех высоковольтных элементов аппарата, в том числе вакуумной рентгеновской трубки, осуществляется заполнение высоковольтного блока газом и его герметизация. Гарантия на капитальный ремонт та же, что и на новый аппарат. Стоимость ремонта составляет 35% от текущей стоимости оборудования.

Некоторые детали конструкции

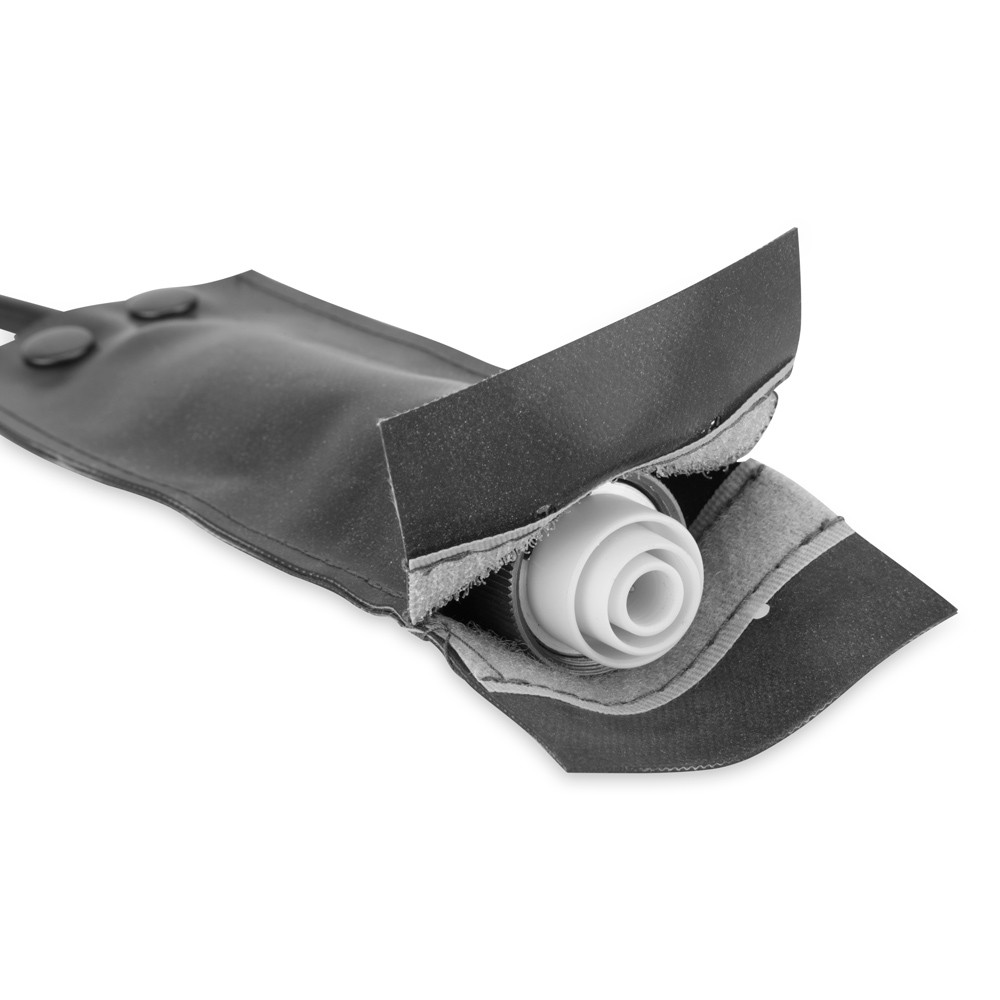

Высоковольтный блок выполнен в виде герметичного корпуса цилиндрической формы. В нём располагаются: импульсная рентгеновская трубка с холодным катодом, коаксиальная двойная формирующая линия, разрядник обостритель, резонансный импульсный трансформатор, первичный ёмкостный накопитель и коммутатор. Блок соединяется высоковольтным кабелем с пультом управления в котором находятся преобразователь напряжения, схема управления с элементами интерфейса снаружи, фильтр радиопомех и схема защиты. Высоковольтные разъёмы устройства имеют многоуровневую защиту от пробоя и фиксирующую гайку.
