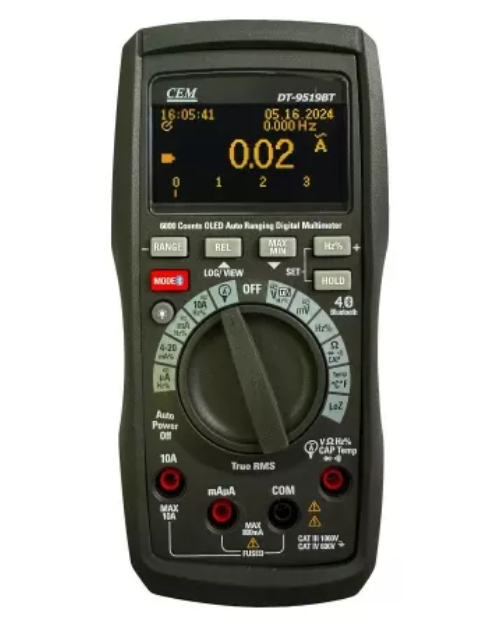

DT-9519BT Мультиметр цифровой с функцией True RMS

Напряжение постоянного тока

600 мВ

0,1 мВ

± (0,5 % + 5 цифр)

6 В

0,001 В

60 В

0,01 В

600 В

0,1 В

± (0,8 % + 5 цифр)

1000 В

1 В

Входное полное сопротивление: >10 МОм; защита от перезаряда: 1000 В пост./пер. тока ср. квадр.

Напряжение переменного тока с функцией TRMS

600 мВ

0,1 мВ

± (1,0 % + 5 цифр) от 50 до 60 Гц

± (3,0 % + 5 цифр) от 61 Гц до 1 кГц

6 В

0,001 В

60 В

0,01 В

600 В

0,1 В

1000 В

1 В

Защита от перезаряда: 1000 В пост./пер. тока ср. квадр.

Погрешность указывается в пределах от 5 до 100 % диапазона измерений.

Входное полное сопротивление: >9 МОм.

Точность при искаженной, импульсной, треугольной или трапециевидной форме сигнала:
± (10 % показаний +10 цифр).

Фильтр нижних частот: диапазон 1000 В 50/60 Гц, ±(1 % + 20); 60–400 Гц ±(3 % + 20); >3 кГц (–3 дБ)

Напряжение пер./пост. тока (Low Z)

6 В

1 мВ

± (3,0 % + 40 цифр)

60 В

10 мВ

600 В

0,1 В

Защита от перезаряда: 600 В пост./пер. тока ср. квадр.

Входная защита: 600 В пер. тока ср. квадр. или 600 В пост. тока

Входное полное сопротивление: примерно 3 кОм

Погрешность функции «AC+DC» ± (3,5 % от показаний + 40 цифр)

Постоянный ток

600 мкA

0,1 мкA

± (1,0 % + 5 цифр)

6000 мкA

1 мкA

60 мA

0,01 мA

600 мA

0,1 мA

± (1,0 % + 8 цифр)

10 A

0,01 A

± (1,5 % + 8 цифр)

Защита от перезаряда: быстродействующий предохранитель 800 мА/1000 В в режиме мкА/мА; быстродействующий предохранитель 10 А/1000 В в режиме 10 А.

Переменный ток с функцией TRMS

(от 50 Гц до 1 кГц)

600 мкA

0,1 мкA

6000 мкA

1 мкA

± (1,2 % + 5 цифр)

60 мA

0,01 мA

600 мA

0,1 мA

10 A

0,01 A

± (1,5 % + 8 цифр)

Защита от перезаряда: быстродействующий предохранитель 800 мА/1000 В в режиме мкА/мА; быстродействующий предохранитель 10 А/1000 В в режиме 10 А.

Погрешность указывается в пределах от 5 до 100 % от диапазона измерений.

Точность при искаженной, импульсной, треугольной или трапециевидной форме сигнала:
± (10 % показаний +10 цифр).

Показания 4–20мA%

от –25 до 125 %

0,1 %

± 50 цифр

Соответствие: 0 мA = –25 %, 4 мA = 0 %, 20 мA = 100 %, 24 мA = 125 %

Проверка сопротивления и непрерывности

600 Ом

0,1 Ом

± (1,2 % + 10 цифр)

6 кОм

0,001 кОм

60 кОм

0,01 кОм

± (1,2 % + 5 цифр)

600 кОм

0,1 кОм

6 MОм

0,001 МОм

60 MОм

0,01 МОм

± (2,5 % + 10 цифр)

Зуммер: <50 Ом

Защита от перезаряда: 600 В пост./пер. тока ср. квадр.

Частота (электронная)

9,999 Гц

0,001 Гц

99,99 Гц

0,01 Гц

999,9 Гц

0,1 Гц

9,999 кГц

0,001 кГц

± (1,0 % + 5 цифр)

99,99 кГц

0,01 кГц

999,9 кГц

0,1 кГц

9,999 МГц

0,001 МГц

10 МГц

0,01 МГц

Чувствительность: 2 В ср. квадр. мин. при коэффициенте заполнения от 20 до 80 % и <100 кГц 5 В ср. квадр. мин. при коэффициенте заполнения от 20 до 80 % и >100 кГц.

Частота (электрические цепи)

от 40 до 100 кГц

от 0,01 до 0,001 кГц

± (0,5 % от показаний)

Защита от перезаряда: 600 В пост./пер. тока ср. квадр.; чувствительность: 15 В ср. квадр.

Коэффициент заполнения

от 20 до 80 %

0,1 %

± (1,2 % + 2 цифры)

Диапазон импульсных частот: от 40 Гц до 100 кГц; амплитуда импульса: ±5 В (от 100 с до 100 мс)

Емкость

999,9 нФ

0,1 нФ

± (1,2 % + 8 цифр)

9,999 мкФ

0,001 мкФ

± (1,5 % + 8 цифр)

999,9 мкФ

0,1 мкФ

99,99 мФ

0,01 мФ

± (2,5 % + 20 цифр)

Защита от перезаряда: 600 В пост./пер. тока ср. квадр.

Температура
(датчик типа K)

от –40,0 до 600 °C

0,1 °C

± (1,5 % + 3 °C)

от 600 до 1000 °C

1 °C

от –40,0 до 600 ^oF

0,1 ^oF

± (1,5 % + 5,4^oF)

от 600 до 1832 °F

1 °F

Защита от перезаряда: 600 В пост./пер. тока ср. квадр. Точность прибора без зонда; заданная точность при стабильной температуре окружающей среды ±1 °C.

При длительных измерениях показания увеличиваются на 2 °C.

Функция

Диапазон

Коэффициент преобразователя

Разрешение

Погрешность
(от 50 Гц до 1 кГц)

Переменный ток (с датчиком тока)

30 A

100 мВ/1 A

0,01 A

300 A

10 мВ/1 A

0,1 A

± (1,2 % + 10 цифр)

3000 A

1 мВ/1 A

10 A

Защита от перезаряда: 1000 В пост./пер. тока ср. квадр.

Погрешность указывается в пределах от 5 до 100 % диапазона измерений.

Не учитывается погрешность датчика тока.

Диапазон соответствующего датчика тока: 30 А/300 А/3000 A.

Точность при искаженной, импульсной, треугольной или трапециевидной форме сигнала:
± (10 % от показаний +10 цифр)

Проверка диодов

<1,5 мA

3,0 В пост. тока

Погрешность рассчитывается как [% от показаний + (число цифр × разрешение)] при температуре от 18 до 28 °C и относительной влажности <75 %.

Изоляция

Класс 2, двойная изоляция

Корпус

С двойным формованием, пыленепроницаемый

Проверка диодов

Испытательный ток 1,5 мA, стандарт;
напряжение при разомкнутой цепи 3 В, стандарт

Проверка непрерывности

Звуковой сигнал, если сопротивление составляет примерно 50 Ом или меньше

Индикация заряда батареи

Значок

Дисплей

OLED-дисплей, максимальное индицируемое число 6000

Индикация превышения диапазона

Отображается «OL»

Полярность

Для отрицательной полярности отображается значок «–»

Скорость измерений

3 считывания в секунду, номинал

Автоматическое выключение

Примерно через 30 минут неактивности

Входное полное сопротивление

10 МОм в режиме напряжения пер./пост. тока

Кол-во записей в журнале (Ручной/Авто)

Около 4000 значений

Отображение даты и времени

Настройка времени и даты

Реакция переменного тока

Истинное среднеквадратичное значение

Частота переменного тока

От 50 до 1000 Гц

Батарея

3 щелочные батарейки 1,5 В AAA и литиевый аккумулятор CR1220

Предохранители

800 мA/1000 В (6,3 × 32 мм) быстродействующий, 10 A/1000 В (10 × 38 мм) быстродействующий

Рабочая среда

От -20 до 40 °C (от -4 до 104 ^oF) при относительной влажности 70 %

Среда хранения

От –10 до 60 °C (от 14 до 140 ^oF) при относительной влажности 80 %

Рабочая высота над уровнем моря

Максимум 2000 м

Габариты и вес

170 × 79 × 50 мм, 342 г

Безопасность

Соответствует UL 61010-1 v.3 для измерений Категории IV 600 В и Категории III 1000 В, степень загрязнения 2
