ЕЛАЙТ03 - ДАТЧИК ЛЮКСМЕТРА ДЛЯ ПК, БОИ И ЭКОФИЗИКИ

Краткое описание оборудования

Тип оборудования: Люксметры, яркомеры, пульсметры

Производитель оборудования: eco-e

Родина бренда: Россия

Страна происхождения: Россия

Серия: ЕЛАЙТ

Модель: 03

Гарантия: 12 месяцев

Госреестр средств измерений РФ:  НЕ внесен

Поверка: Не входит в стоимость

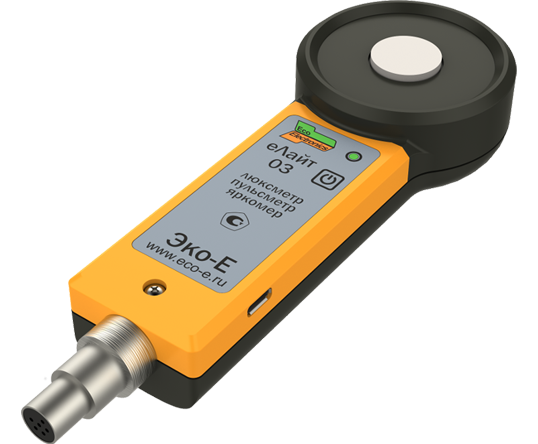

ДАТЧИК-ЛЮКСМЕТР ЕЛАЙТ03. ОБЩЕЕ ОПИСАНИЕ.

Датчик люксметра еЛайт03 является законченным полнофункциональным измерителем параметров световой среды с дополнительными функциями измерения:

• яркости источников света (кд/м²),
• уровня пульсации светового потока (%).

В составе измерителя освещенности, пульсаций и яркости еЛайт01, а также люксметра-яркомера-пульсметра еЛайт02  датчик-люксметр еЛайт03 выполняет основную функцию измерения светового потока и пересчёт его в значения освещённости, яркости и коэффициента пульсации.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКА ЛЮКСМЕТРА ЕЛАЙТ03.

Все метрологические характеристики приборов серии еЛайт (см. наш "Каталог люксметров"), определяет именно датчик люксметра еЛайт03. По сравнению с приборами других производителей, еЛайт03 обладает следующими преимуществами:

• межповерочный интервал - 2 года;
• подтвержденный диапазон измеряемой освещенности (указан в описании типа СИ) – 0,1…200000лк;
• рабочий диапазон температур – от минус 20°C до +50°C

Датчик-люксметр еЛайт03 является полностью законченным модулем измерения параметров световой среды и внесен в Госреестр СИ РФ как самостоятельное средство измерения под №63221-16. Поэтому, в отличие от его «прародителя», фотоголовки ФГ-01 из состава приборов Эколайт-01 и Эколайт-02, датчик еЛайт03 можно применять самостоятельно (без пультов БОИ-01 или БОИ-02) в составе измерительных приборов и систем, реализуя в них функцию стандартизованного измерителя освещенности, коэффициента пульсации или яркомера.

В 2020г. датчики-люксметры "еЛайт03" (и еЛайт04") подтвердили свои характеристики на периодических испытаниях и были продлены в Госреестре СИ РФ до 27 ноября 2025г.

Ссылка на "еЛайт03", "еЛайт04" в ФГИС АРШИН - https://fgis.gost.ru/fundmetrology/registry/4/items/376808

ДАТЧИК ЛЮКСМЕТРА ЕЛАЙТ04 С БЛОКОМ ОПЕРАТОРА "ЭКОФИЗИКА"

Датчик люксметра еЛайт03 имеет модификацию еЛайт04, которая подключается к блокам оператора "Экофизика", для реализации в них функции люксметра, пульсметра и яркомера. До 2018г. блоки "Экофизика" комплектовались уже устаревшими фотоголовками ФГ-01 "Эколайт". Однако сейчас их владельцы сталкиваются отказом в проведении периодической поверки люксметра в такой конфигурации. Для решения этой проблемы мы предлагаем заменить фотоголовку ФГ-01 на современный датчик люксметра еЛайт04 с 20% скидкой.

ИЗМЕРЕНИЕ ПУЛЬСАЦИИ ЛАМП И МОНИТОРОВ ЛЮКСОМЕТРОМ ЕЛАЙТ03.

Одной из серъезных проблем современного освещения на газоразрядных (люминесцентных) или светодиодных лампах является пульсация испускаемого ими светового потока. При том, что безопасным считается уровень пульсаций не более 5%, а недопустимым – выше 20%, очень многие лампы и светильники имеют пульсацию выше этих уровней, достигая 40…60 и даже 100%. Наличие пульсаций объясняется либо некачественной схемой включения ламп (драйвере), либо нестабильностью питающей сети, либо какими-то другими факторами. Для более полного представления о характере и природе пульсации светового потока разработано специализированное ПО «Эколайт-АП», которое работает совместно с модулем люксометра еЛайт03. Оно предоставляет информацию об амплитуде, виде, частоте пульсаций светового потока, регистрируемого люксометром еЛайт03. Возможно сохранение, загрузка, сравнение измеренных сигналов.
Еще больше проблема пульсации светового потока проявляется для экранов мониторов, телевизоров и экранов смартфонов и планшетов, использующих импульсный способ (ШИМ) управления яркостью экрана. На рисунках приведены примеры измерения параметров светового потока для светодиодной нитевой (filament) лампы, жидкокристаллического монитора и OLED экрана смартфона.
Модуль люксометра еЛайт03 подключается к USB-порту компьютера через microUSB разъем на корпусе прибора, либо через основной разъем подключения к пультам БОИ-01 или БОИ-02 (в последнем случае необходим кабель-адаптер типа Ekonnect2).

ИЗМЕРЕНИЕ ОСВЕЩЕННОСТИ ДОРОГ И ТЕРРИТОРИЙ ЛЮКСОМЕТРОМ ЕЛАЙТ03.

Эксплуатация дорог и территорий требуют периодического проведения контрольных измерений для проверки соответствия уровня искусственной освещенности установленным нормативам. Однако ручные измерения освещенности достаточно трудоемки, особенно в городах с разветвленной дорожной сетью и большим количеством дворовых и общественных территорий. Существенно облегчить такой процесс измерений можно путем их автоматизации. Нами разработан программно-аппаратный комплекс, автоматизирующий проведения измерений освещенности с привязкой измерений к карте местности. Комплекс состоит из модуля люксометра еЛайт03, быстродействующего навигационного модуля высокой точности и персонального компьютера (ноутбука, планшета) с установленным программным обеспечением. На рисунке приведен результат работы этого комплекса с нанесенными на карту результатами измерения освещенности, полученными по маршруту следования оборудованного автомобиля.

ХОЧУ КУПИТЬ ЛЮКСОМЕТР ЕЛАЙТ03. КАКИЕ ЕСТЬ МОДИФИКАЦИИ?

В Госреестр СИ наряду с еЛайт03 внесен также люксометр еЛайт04, который предназначен для работы с блоком оператора «Экофизика», производства компании «Цифровые приборы». От еЛайт03 он отличается только отсутствием разъема microUSB, кнопки автономного включения и индикатора состояния. Цена люксометра еЛайт04 та же, что и у еЛайт03.
По отдельному заказу можно купить люксометр для Андроид устройств - еЛайт03-БТ со встроенным модулем беспроводной связи стандарта Bluetooth 4.1. В этом случае, люксометр еЛайт03-БТ можно подключать, например, к смартфонам на ОС Android 4.1 и выше и использовать гаджет в качестве пульта оператора с дальностью связи до 15 метров (зависит от замусоренности радиоэфира). Для работы с люксометром еЛайт03-БТ в ОС Android предназначена программа люксметра-пульсметра eLightWall, которую можно бесплатно
