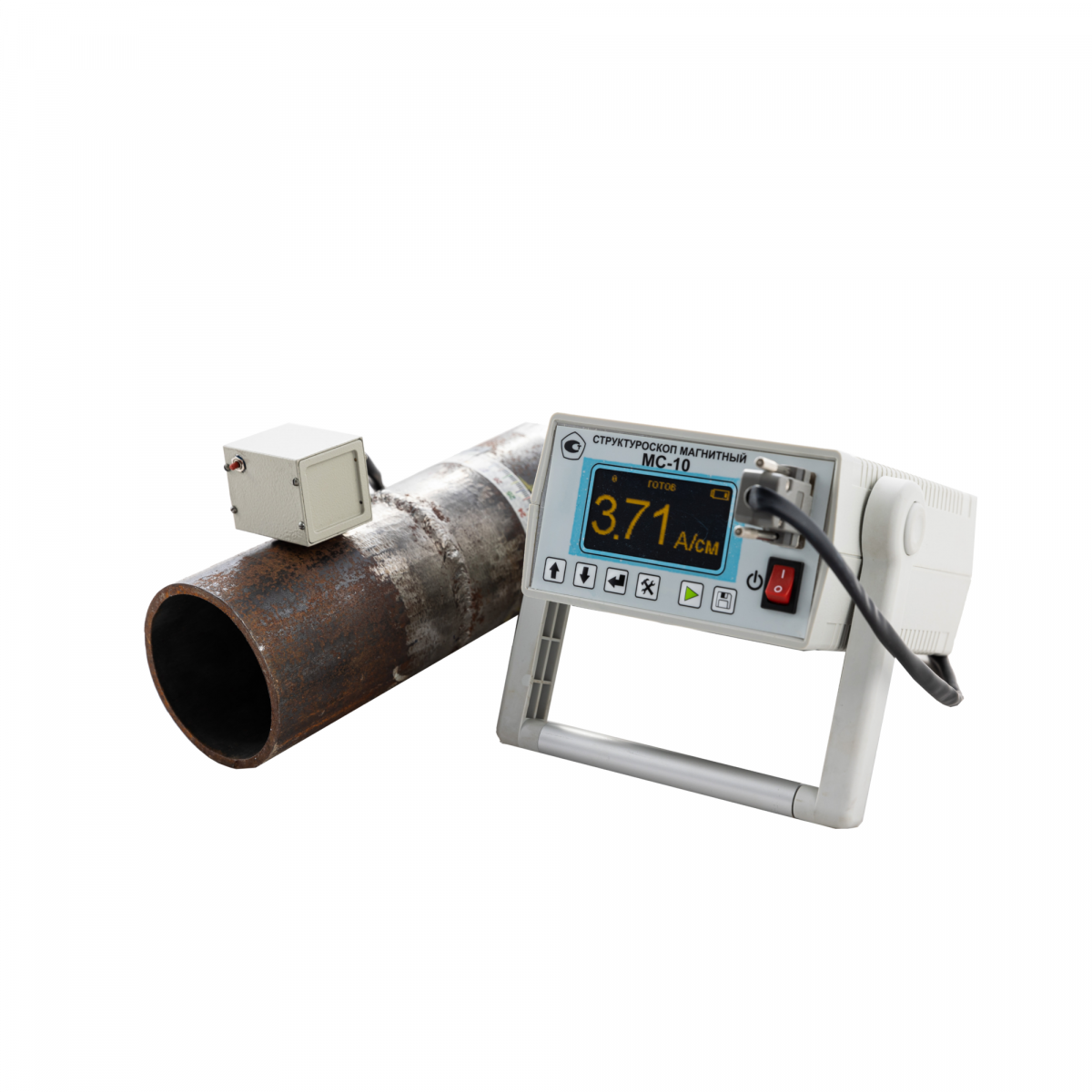

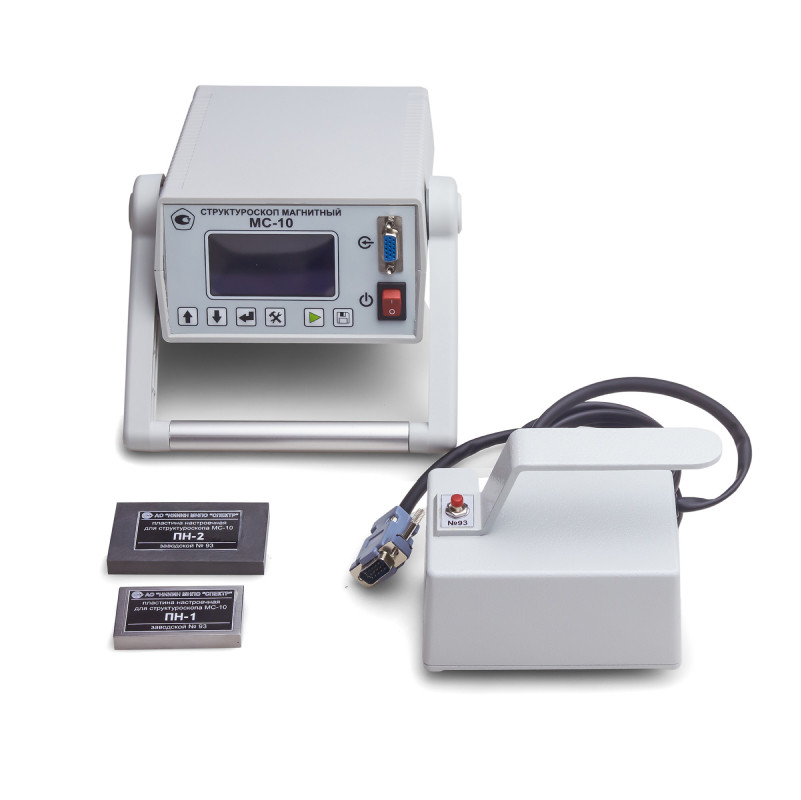

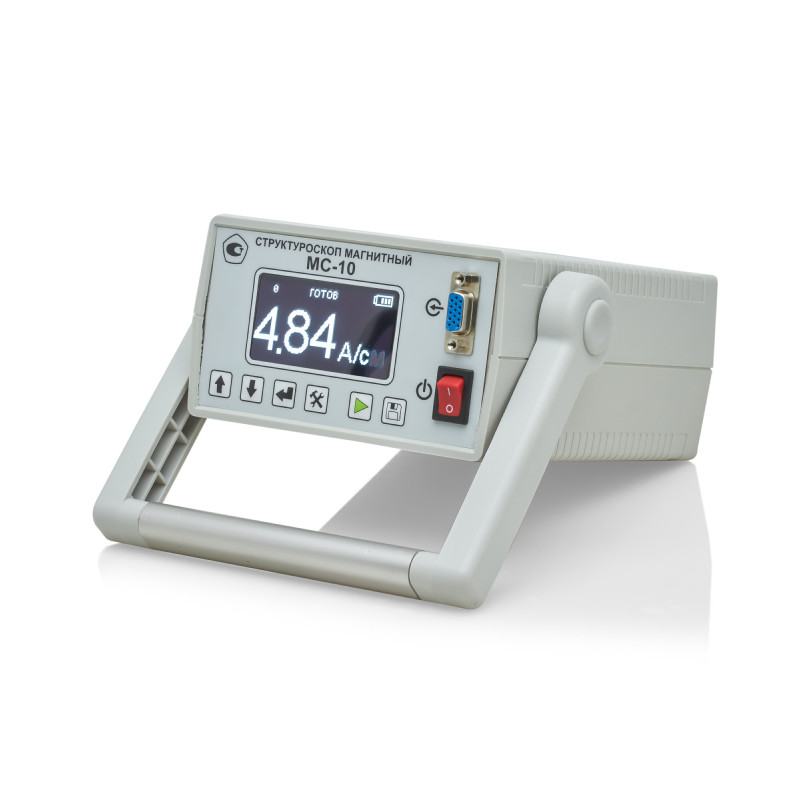

МС-10 Магнитный структуроскоп

Краткое описание оборудования

Назначение прибора

Магнитный структуроскоп-коэрцитиметр МС-10 от производителя предназначен для измерения коэрцитивной силы материала объекта контроля.

Измерение коэрцитивной силы с помощью МС-10 на различных участках технических устройств позволяет установить аномальные участки, испытывающие наибольшие нагрузки, и, тем самым, локализовать зоны для проведения детального обследования другими методами НК.

При наличии сведений о динамике изменения коэрцитивной силы становится возможным не только оценивать текущее состояние, но и прогнозировать остаточный ресурс, определять степень деградации механических свойств в процессе жизненного цикла металлоконструкции.

Значение коэрцитивной силы необходимо учитывать для выбора параметров намагничивания при проведении магнитопорошкового контроля. Поэтому применение коэрцитиметра является одним из обязательных технологических этапов при выполнении магнитопорошкового контроля по ГОСТ Р 56512-2015.

Зависимость коэрцитивной силы от химического состава позволяет проводить экспресс-сортировку стального проката по маркам сплавов.

МС-10СП может быть использован для оценки напряжённо-деформированного состояния при проведении технического диагностирования трубопроводов, резервуаров, котлов, цистерн (в том числе под давлением), бурильных труб, мостов, подъёмников, эскалаторов, лифтов, грузоподъёмных кранов, балок и других металлоконструкций, испытывающих циклические нагрузки.

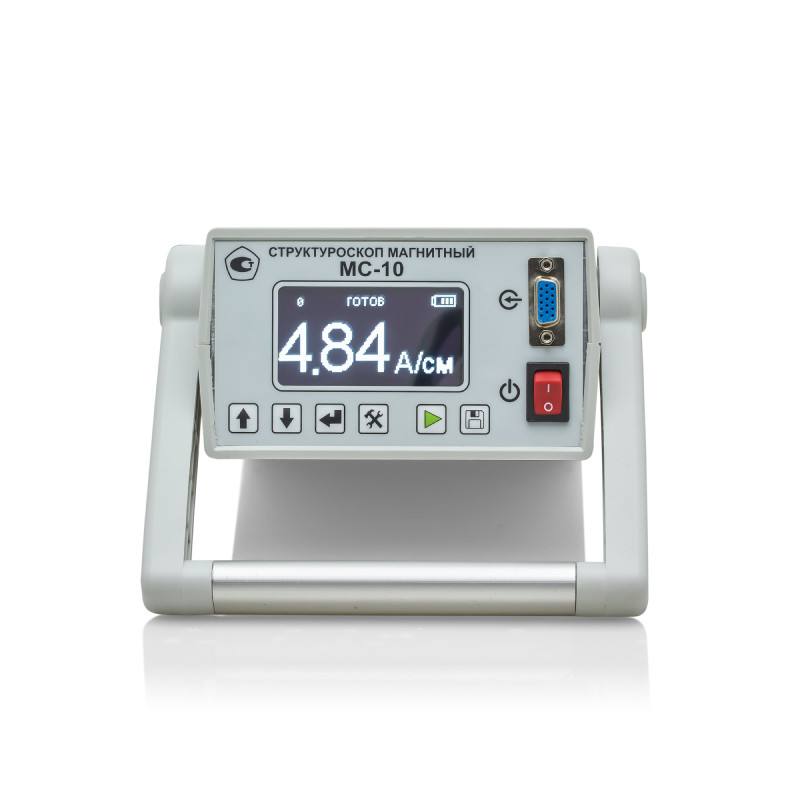

Структуроскоп магнитный МС-10 построен на основе микропроцессорной системы, которая управляет процессом измерения, отображает результаты в цифровой форме, обеспечивает их сохранение в массиве внутренней памяти и передачу на внешнее устройство для дальнейшего анализа, архивирования и документирования.

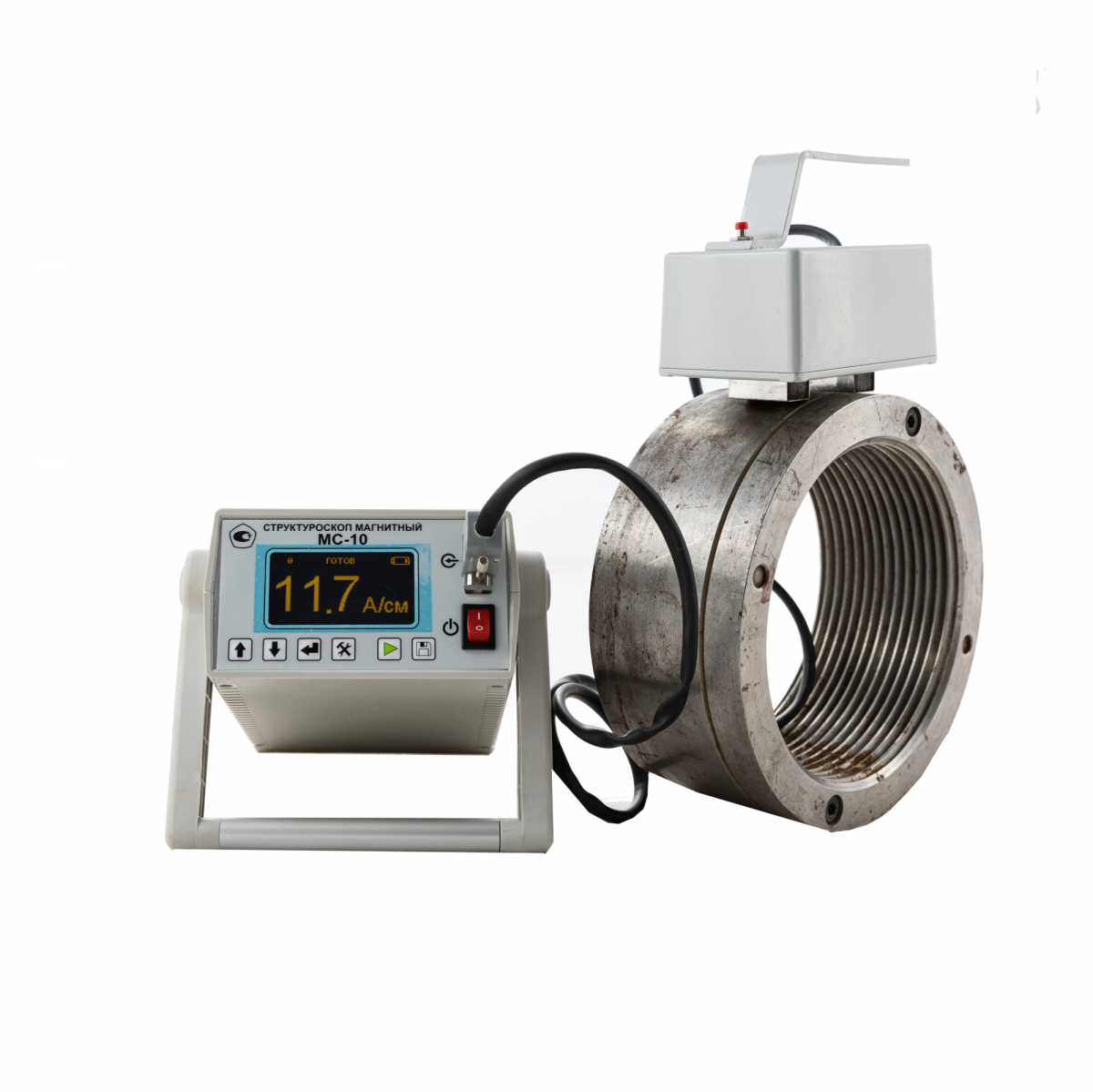

Структуроскоп-коэрцитиметр МС-10 может использоваться не только в лабораторных и цеховых, но и в полевых условиях, в том числе зимних, а также в проведение контроля непосредственно в местах монтажа проверяемых конструкций под рабочими давлениями и механическими напряжениями.

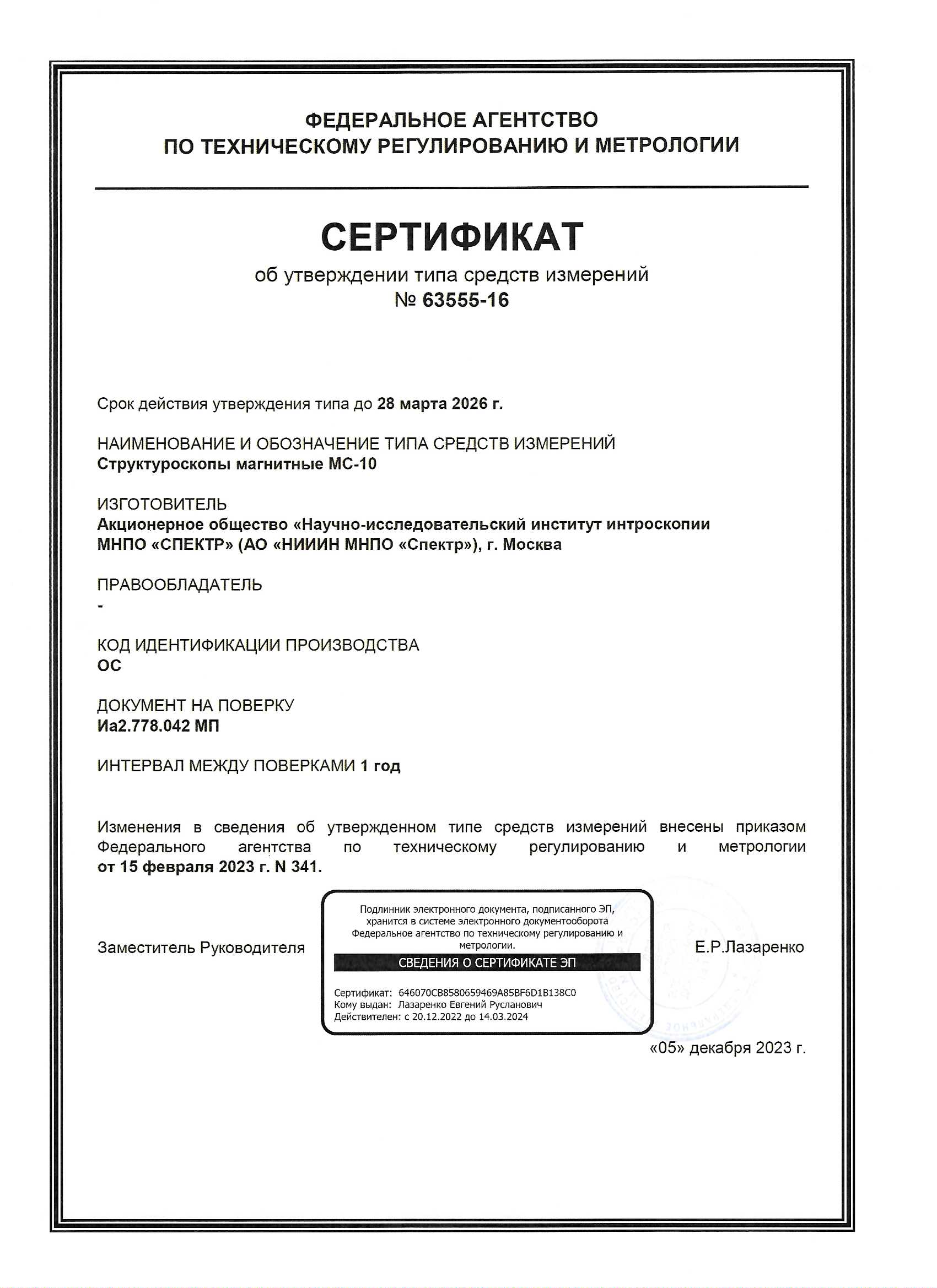

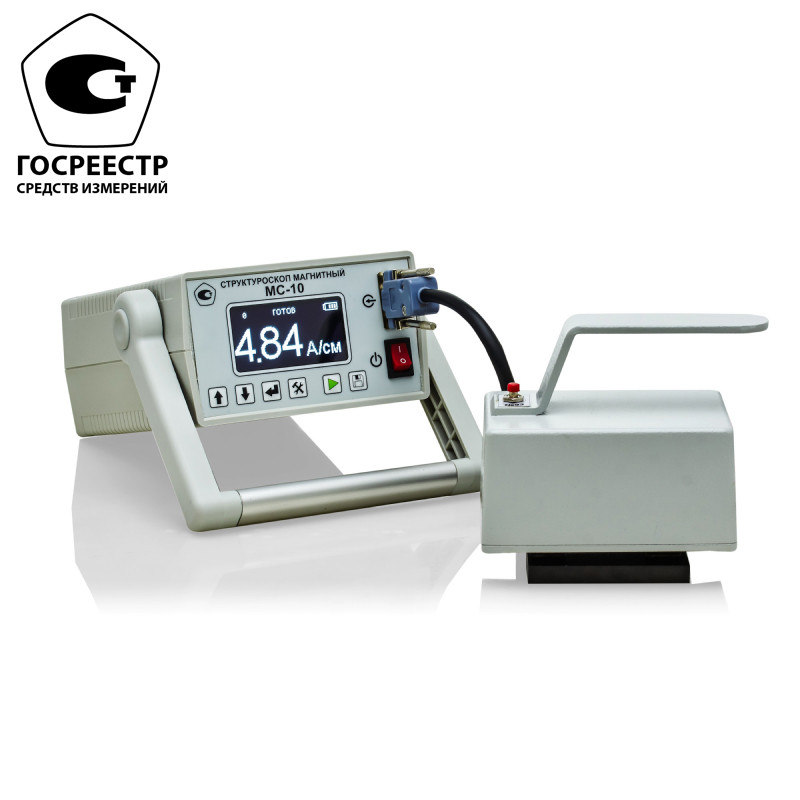

Структуроскоп МС-10 соответствует ГОСТ Р 58599-2019 и внесен в государственный реестр средств измерений РФ.

Структуроскоп МС-10 внесен в государственный реестр средств измерений Республики Казахстан.

Области применения

· атомная промышленность

· энергетическая промышленность

· нефтяная и газовая промышленность

· оборудование, работающее под давлением

· машиностроение

· железнодорожный транспорт

· оборонно-промышленный комплекс (ОПК)

· судостроение

· авиационная промышленность

· аэрокосмическая отрасль

· подъемно-транспортное оборудование

· строительство и ЖКХ

· тепловая энергетика

Особенности прибора

· неразрушающий контроль прочностных, пластических и вязких свойств деталей и конструкций из ферромагнитный сталей и чугунов по ГОСТ 30415-96, ОСТ 14-1-184-65, ТУ-14-1016-74 и др.;

· неразрушающий контроль глубины и твердости поверхностно-упрочненных слоев на стальных и чугунных деталях;

· контроль качества низкотемпературного отпуска режущего и измерительного инструмента, подшипниковых сталей;

· контроль одноосных упругих напряжений;

· контроль однородности свойств массивных деталей;

· использование в полевых, цеховых и лабораторных условиях

· широкий интервал рабочих температур
