Руснавгеосеть Фаза 2

Краткое описание оборудования

Тип оборудования: GNSS приемники

Производитель оборудования: Руснавгеосеть

Родина бренда: Россия

Страна происхождения: Россия

Серия: Фаза

Модель: Фаза 2

Гарантия:

Госреестр средств измерений РФ: внесен под № 70221-18

Поверка: входит в стоимость

    GNSS приемник Фаза 2 – мощный, надежный, многофункциональный прибор, подходящий для решения широкого спектра задач ГНСС позиционирования в режимах реального времени и постобработки. Широкие коммуникационные возможности приемника включают Bluetooth, Wi-Fi, GSM/GPRS модем, УКВ радиомодем, а также два MSS канала L-диапазона для приема поправок дифференциального сервиса Trimble RTX.

    Аппаратура принимает измерительную информацию (радиосигналы) от спутников глобальных навигационных систем ГЛОНАСС, GPS, GALILEO, BEIDOU, SBAS. Помимо поддержки всех существующих и запланированных на будущее сигналов ГНСС, приемник Фаза 2 позволяет одновременно подключать две ГНСС антенны, что дает возможность точного определения параметров курса, без необходимости использования второго приемника.

     Модульная конструкция и широкий спектр функциональных возможностей позволяет максимально гибко адаптировать приемник Фаза 2 к любым задачам позиционирования:

• в составе сети постоянно действующих референцных станций (CORS) под управлением внешнего ПО;
• в составе сети постоянно действующих референцных станций, организованной на базе встроенного ПО (есть ограничения по количеству станций);
• одиночная базовая станция, вещающая поправки посредством УКВ- или GSM-модема, или по двум каналам одновременно;
• ровер в режимах: RTK (прием поправок по УКВ радио или GSM/GPRS), RTX (прием поправок со спутников или через Интернет), статика и Stop&Go;
• два антенных разъема позволяют использовать приемник в качестве навигационного оборудования в системах управления различными видами транспорта.

    Конструктивно аппаратура представляет собой корпус, вмещающий многочастотный 480 канальный приемник радиосигналов с внешней ГНСС антенной, микроконтроллер со встроенным программным обеспечением (ПО), съемный УВЧ радио модуль (опция), устройства связи Bluetooth, WiFi, сотовый модем с внутренней GSM-антенной, слот SIM-карты и запоминающее устройство со встроенной памятью.

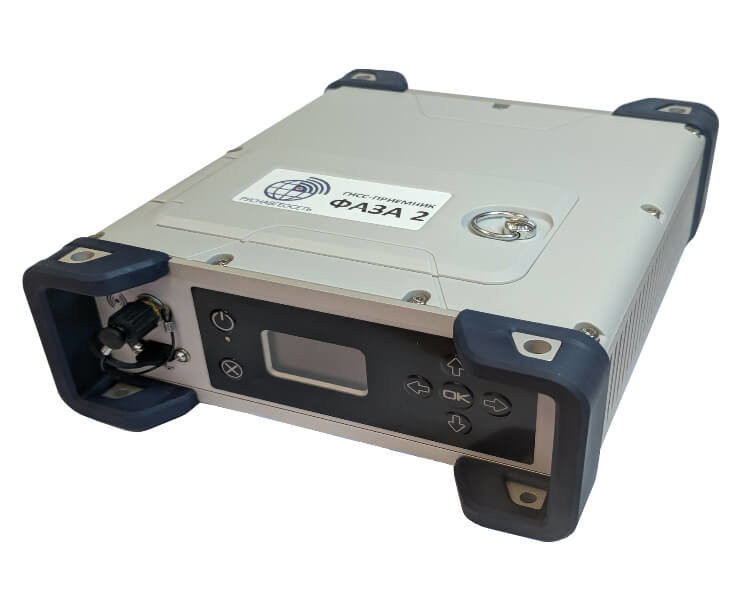

    Управление аппаратурой осуществляется с помощью кнопочной светоиндикаторной панели управления расположенной на передней стороне корпуса и (или) с помощью подключаемого контролера, входящего в комплект поставки аппаратуры по заказу.

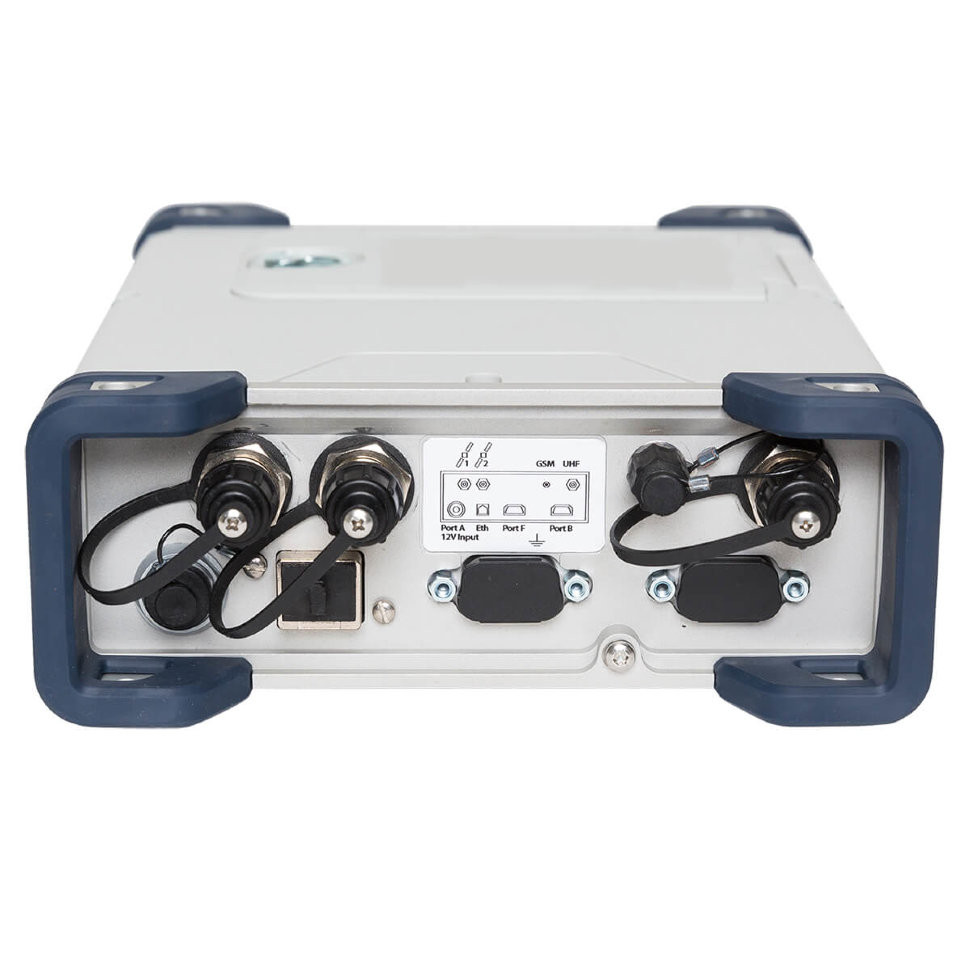

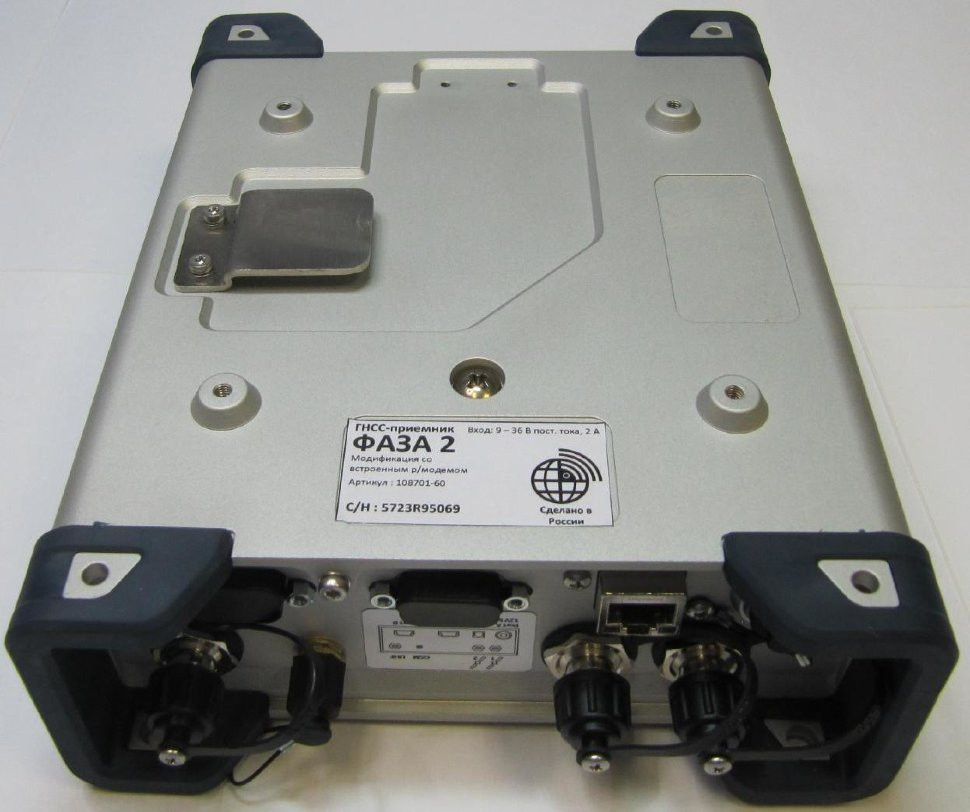

    На передней стороне корпуса аппаратуры также расположен коаксиальный разъем для подключения внешней Bluetooth/WiFi антенны и порт USB, который предназначен для подключения внешнего накопителя измерительной информации и для подключения к компьютеру. На задней стороне корпуса аппаратуры расположены 2 порта RS232, порт Ethernet и разъемы для подключения до 2 внешних ГНСС-антенн, внешней GSM-антенны сотового модема, штыревой УКВ антенны (при установленном УВЧ радио модуле) и внешнего электропитания. Для защиты панели управления и разъемов, корпус аппаратуры имеет угловые защитные накладки.

    Электропитание аппаратуры осуществляется от аккумулятора, расположенного в отсеке корпуса или от внешнего источника электропитания для работы в непрерывном режиме.

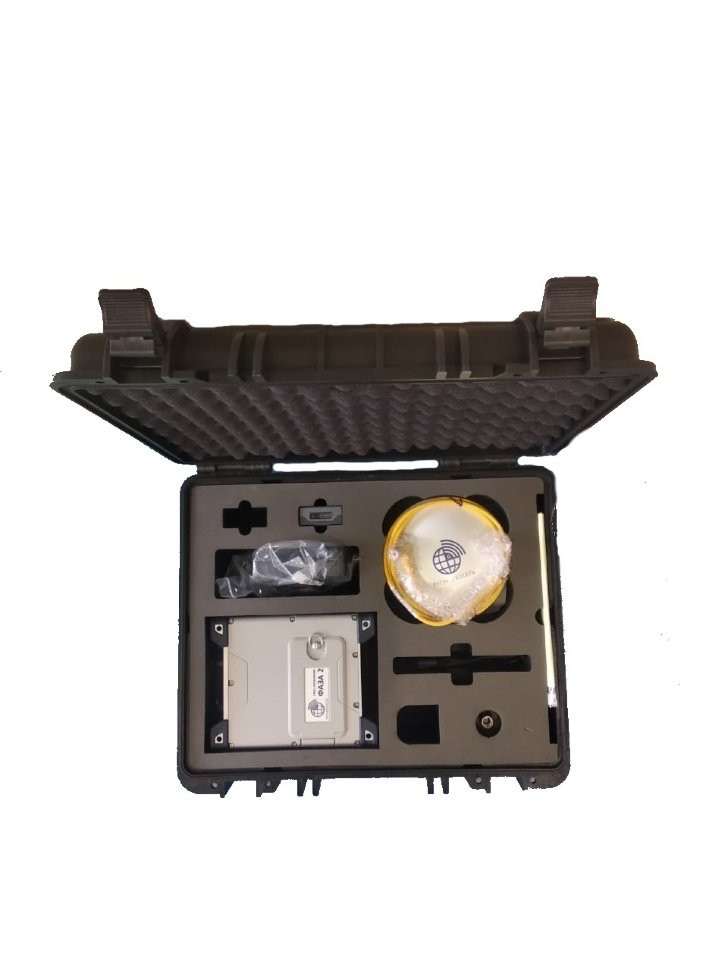

Комплект поставки:

• ГНСС-приемник ФАЗА2, арт. 108701-90.
• ГНСС-антенна RNG-A3R, арт. 135000-10.
• Li-Ion аккумулятор, 7.4 В, 3700 мАч, арт. 76767.
• Зарядное устройство на 2 слота, арт. 109000-SPN.
• Адаптер питания, 65 Вт, 19 В, 100-240 В, арт. 107000.
• Bluetooth/WiFi антенна, Helical SMA 2.4, серия RH, арт. 111403.
• Кабель OTG, USB A на Mini USB B, арт. 107535.
• Кабель питания, разъем С7, арт. 78653.
• Кабель антенный, TNC/TNC 1.6 м, арт. 8957-02.
• Кабель питания 7P Lemo-на-SAE, 0.6 м. арт. 95715 - у приемника без УКВ.
• Кабель-адаптер, SAE-на-DC, 0.15 м. арт. 88769-00 - у приемника без УКВ.
• Транспортировочный кейс.
• Свидетельство о поверке.
• Радиомодем для ФАЗА2 (встроен в приемник), арт. 89941-90 - только у приемника с радио.
• Радиоантенна, 5”, TNC, 410-470 МГц, арт. 44085-60 - только у приемника с радио.
• Кабель питания/данные DB9-f на OS/7P/M на Power Jack, арт. 59044 - только у приемника с радио.

Дополнительные принадлежности:

• Адаптер на DB9 serial, арт. 57168-SUR 72.
• Адаптер на USB Type A, арт. 58339-SUR 251.
• Комплект внешнего аккумулятора, арт. 34106-00 462.
• Кабель для внешних аккум Lemo7-крокодил, арт. 89864-00.

Технические характеристики:

• 480 спутниковых каналов;
• ГЛОНАСС: L1 C/A, L1P, L2 C/A, L2P, L3, L1/L2 CDMA;
• GPS: L1 C/A, L1P (Y), L2P (Y), L2C, L5, L1C;
• Galileo: E1, E5a, E5b;
• BeiDou: B1, B2, B3;
• QZSS: L1 C/A, L1 SAIF, L1C, L2C, L5;
• SBAS: L1 C/A L5;
• IRNSS: L5;
• два канала отслеживания MSS L-диапазона;
• два антенных входа GNSS;
• технология Z-tracking для отслеживания зашифрованного сигнала GPS P(Y);
• коррелятор Strobe™ для уменьшения эффекта многолучевости сигнала GNSS;
• 8 Гб внутренней памяти, расширение памяти за счет использования внешних USB-накопителей или жестких дисков;
• встроенный защищенный паролем веб-сервер,  мониторинг и настройка приемника, функция отправки данных по FTP;
• встроенный FTP-сервер и NTRIP Caster;
• сервер NTRIP и моментальная, в режиме реального времени, потоковая передача нескольких типов данных через Ethernet;
• графический дисплей OLED с 6 клавишами и 1 cветодиодом;
• веб-интерфейс пользователя (доступ через Wi-Fi) для легкости настройки, работы, передачи данных и информации о состоянии;
• 1 x USB OTG;
• Bluetooth v4.0 + EDR/LE, Bluetooth v2.1 + EDR;
• Wi-Fi (802.11 b/g/n);
• четырехполосный модуль 3.5G GSM (850/900/1800/1900 МГц) / пятиполосный модуль UMTS (800/850/900/1900/2100 МГц);
• 1 x Ethernet, RJ45 (полный дуплекс, автоопределение 10 Base-TX / 100 Base-TX);
• 1 x Lemo, RS232 (радиосвязь и внешнее питание);
• 1 x DB9, RS232 (выходные точки PPS и CAN-шина);
• 1 x DB9, RS422/232 (входная точка маркера события);
• 2 x TNC, антенный вход GNSS;
• 1 x TNC, разъем антенны УКВ-радио;
• 1 x SMA, разъем антенны GSM;
• 1 x SMA, антенна Bluetooth/Wi-Fi;
• вывод PPS;
• входная точка маркера события;
• гальваническая изоляция (кроме USB);
• готовность к подключению к CAN-шине (совместимость с NMEA200);
• размер: 16,5 x 20,6 x 6,5 см;
• вес: 1,66 кг без УКВ / 1,70 кг с УКВ;
• литиево-ионная батарея, 27,8 Втч (7,4 В x 3,7 Ач);
• температура эксплуатации: от -40° до +65°C;
• степень защиты IP67.
