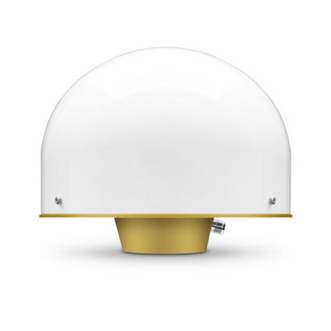

GNSS антенна 3D Mini Choke Ring Harxon HX-CGX611A, L1L2L5 GPS ГЛОНАСС BeiDou Galileo L-Band

Краткое описание оборудования

Тип оборудования: GNSS антенна

Производитель оборудования: Geobox

Страна происхождения: Россия

Модель: 3D Mini Choke Ring Harxon HX-CGX611A

Гарантия:

Описание:

Высокопроизводительная GNSS антенна для базовой станции (GPS, Glonass, Galileo, Beidou, QZSS, IRNSS, SBAS, а также службы коррекции L-диапазона), IP67, вес 2,5 кг.

Основные преимущества:

• Комплексная поддержка GNSS: GPS, ГЛОНАСС, Galileo, BeiDou, QZSS, IRNSS, SBAS, а также службы коррекции L-диапазона
• Высокий коэффициент усиления благодаря исключительно низкому отслеживанию сигнала
• Высокая стабильность фазового центра обеспечивает точность позиционирования на уровне менее миллиметра.
• Надежная защита от помех для работы в суровых условиях
• Прочная конструкция, мини-дизайн, легкий вес, защита от воды и пыли IP67.

Harxon HX-CGX611A — это высокопроизводительная GNSS-антенна для базовой станции, обеспечивающая полночастотное отслеживание спутниковых сигналов GPS, ГЛОНАСС, Galileo, BeiDou, QZSS, IRNSS, SBAS, а также службы коррекции L-диапазона. Это мини-дроссельная кольцевая антенна с сильными характеристиками подавления многолучевости, специально разработанная для приложений, таких как наземная и морская съемка, съемка каналов, мониторинг землетрясений и оползней, мониторинг деформации и операции с причальными контейнерами, которые требуют абсолютной точности позиционирования и поддержки нескольких созвездий.

ВЫСОКАЯ СТАБИЛЬНОСТЬ ЦЕНТРА ФАЗЫ
Антенна HX-CGX611A имеет уникальную конструкцию дроссельного кольца, которая обеспечивает исключительную эффективность подавления многолучевости для стабильного отслеживания спутникового сигнала. Он также оснащен запатентованной Harxon технологией многоточечной подачи для достижения повторяемости фазового центра и геометрического центра, что максимально снижает отклонение измерений. Стабильность этой антенны достигает субмиллиметров, что идеально подходит для решений, требующих высокоточного позиционирования.

ОТЛИЧНОЕ ОТСЛЕЖИВАНИЕ СИГНАЛА В СЛОЖНЫХ УСЛОВИЯХ
HX-CGX611A превосходит свои характеристики отслеживания сигнала благодаря высокому коэффициенту усиления и широкой ширине луча для диаграммы направленности, что обеспечивает идеальный прием спутникового сигнала, даже если антенна расположена на низком уровне, и быстро отслеживает доступные спутники в условиях блокировки и обеспечивает надежный и стабильный выходной сигнал GNSS. сигналы.

МОЩНАЯ ЗАЩИТА ОТ ПОМЕХ
МШУ (малошумящий усилитель) этой антенны обладает превосходными характеристиками подавления внеполосных помех, которые могут подавлять нежелательные электромагнитные помехи (ЭМП) и избегать помех от электросетей, базовых станций связи или радиомодемов, а также эффективно снижать риск потери слежения за спутниковым сигналом, обеспечивая стабильность и надежность сигналов GNSS.

МИНИ-ДИЗАЙН, ПРОЧНОСТЬ И ДОЛГОВЕЧНОСТЬ
HX-CGX611A — это прочная и долговечная мини-дроссельная кольцевая антенна, встроенная в корпус с классом защиты IP67 и имеющая несколько конструкций защиты, позволяющих выдерживать воздействие пыли, дождя, брызг или солнечного света. Ее долговечность
(среднее время наработки на отказ) превышает 30 000 часов и нормально функционирует в течение длительного периода времени даже в экстремальных условиях, таких как высокая и низкая температура, высокая влажность, соляной туман и т. д. Небольшие размеры обеспечивают легкую интеграцию для решений позиционирования.

Технические характеристики:

• GPS L1/L2/L5
• ГЛОНАСС L1/L2/L3
• BDS B1/B2/B3
• ГАЛИЛЕО E1/E5a/E5b/E6
• QZSS L1/L2/L5/L6
• IRNSS L5
• SBAS L1/L5
• L-диапазон
• Номинальное сопротивление 50 Ом
• Поляризация RHCP
• Осевое соотношение ≤3 дБ
• Покрытие 360 °
• Пиковое усиление 6,5 дБи
• Стабильность фазового центра ±1 мм
• Усиление LNA 50 дБ (типичное)
• Коэффициент шума ≤2 дБ
• Выход / вход VSWR ≤2.0
• Рабочее напряжение от + 3,3 до +12 В постоянного тока
• Питание (максимальное) 60 мА
• Размеры ¢185*148mm
• Разъем TNC(f)
• Вес 2,5 кг
• Рабочая температура от -40℃ до +85 ℃
• Хранение от -55℃ до +85℃
• Влажность 95% без конденсации
• Влагостойкость/ пыленепроницаемость ip67
