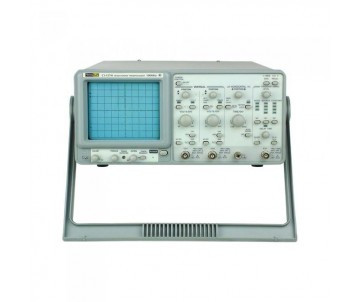

ПрофКиП С1-157М Осциллограф Универсальный (2 Канала, 0 МГц … 100 МГц)
Доставка: На послезавтра
Время работы: с 9:00 до 18:00
Выходные дни: сб, вс
Краткое описание оборудования
Тип оборудования: Осциллографы
Производитель оборудования: ПрофКип
Родина бренда: Россия
Страна происхождения: Россия
Серия: С1
Модель: С1-157М
Гарантия: 12 месяцев
Госреестр средств измерений РФ: внесен под № 41754-09
Поверка: входит в стоимость
Назначение осциллографа универсального ПрофКиП С1-157М
Особенности и преимущества осциллографа универсального ПрофКиП С1-157М
Основные технические характеристики осциллографа универсального ПрофКиП С1-157М
|
Параметры
|
Значения
|
||
|
Электронно-лучевая трубка (ЭЛТ)
|
|||
|
Тип
|
прямоугольный, 6 дюймов
|
||
|
Экспозиционная площадь
|
8 х 10 дел (1 дел = 1 см)
|
||
|
Ускоряющее напряжение
|
16 кВ
|
||
|
Яркость
|
непрерывно регулируемая на передней панели
|
||
|
Z-вход
|
|||
|
Чувствительность
|
5 В
|
||
|
Максимальное входное напряжение
|
30 В при 1 кГц
|
||
|
Полоса пропускания
|
5 МГц
|
||
|
Канал вертикального отклонения
|
|||
|
Чувствительность
|
2 мВ /дел … 5 В /дел ±3% (11 диапазонов, шаг 1-2-5)
|
||
|
Полоса пропускания (-3 дБ)
|
0 МГц … 100 МГц
0 МГц … 20 МГц (при 2 мВ /дел)
|
||
|
Время нарастания
|
3.5 нс
17.5 нс (при 2 мВ /дел)
|
||
|
Максимальное входное напряжение
|
400 В при 1 кГц
|
||
|
Вход усилителя
|
открытый (DC), закрытый (АС), заземленный (GND)
|
||
|
Входной импеданс
|
1 МОм ±2% /25 пФ
|
||
|
Режим работы
|
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
|
||
|
Канал горизонтального отклонения
|
|||
|
Режим работы
|
основной (MAIN (А)), попеременно (ALT), задержка (DELAY (B))
|
||
|
Коэффициент развертки А (MAIN)
|
50 нс /дел … 0.5 с /дел, бесступенчато (UNCAL)
|
||
|
Коэффициент развертки B (DELAY)
|
50 нс /дел … 50 мс /дел
|
||
|
Время задержки
|
1 мкс … 5 с
|
||
|
Дрожание задержки
|
1:20000
|
||
|
Синхронизация
|
|||
|
Режим
|
автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV)
|
||
|
Источник синхронизации
|
канал 1 (CH1), канал 2 (CH2), сеть (LINE), внешний (EXT)
|
||
|
Вход усилителя
|
закрытый (AC), открытый (DC), фильтр ВЧ (HFR), фильтр НЧ (LFR)
|
||
|
Полярность синхронизации
|
«+» или «-» или полярность ТВ-синхронизации
|
||
|
ТВ-синхронизация
|
ТВ-строки (TV-H), ТВ-кадры (TV-V)
|
||
|
Чувствительность синхронизации
|
|||
|
Режим работы
|
Частота
|
INT
|
EXT
|
|
AUTO
|
10 Гц … 20 МГц
20 МГц … 100 МГц
|
0.35 дел
1.5 дел
|
50 мВ
150 мВ
|
|
NORM
|
DC … 20 МГц
20 МГц … 100 МГц
|
0.35 дел
1.5 дел
|
50 мВ
150 мВ
|
|
TV
|
синхросигнал
|
1 дел
|
200 мВпик-пик
|
|
Внешний вход синхронизации
|
|||
|
Входной импеданс
|
1 МОм ±3% /25 пФ ±5 пФ
|
||
|
Максимальное входное напряжение
|
300 В при 1 кГц
|
||
|
Режим X-Y
|
|||
|
Режим работы
|
ось X: CH1, CH2, EXT
ось Y: CH1, CH2, CH1 + CH2
|
||
|
Чувствительность
|
2 мВ /дел … 5 В /дел ±3%
EXT: 0.1 В /дел ±5%
|
||
|
Частотный диапазон X-входа
|
500 кГц
|
||
|
Сдвиг фазы
|
≤3° (50 кГц)
|
||
|
Чувствительность выходного сигнала
|
|||
|
Напряжение
|
примерно 25 мВ на 50 Ом
|
||
|
Частотный отклик
|
~ 10 МГц
|
||
|
Курсорные измерения
|
|||
|
Курсорные измерения
|
ΔV, ΔV%, ΔV дБ, ΔT, 1 /ΔT, ΔT%, Δθ
|
||
|
Разрешение
|
1 /100 дел
|
||
|
Эффективный диапазон
|
±3 дел (по вертикали)
±4 дел (по горизонтали)
|
||
|
Настройка индикации
|
по вертикали: V /дел (CH1, CH2)б UNCAL, ALT /CHOP /ADD, INV, коэффициент щупа, AC /DC /GRN
по горизонтали: с /дел (MTB, DTB), UNCAL, масштабирование х10, развертка с задержкой, HO
синхронизация: источник, связь, склон, уровень, TV-V, TV-H
прочее: X-Y, фиксация, сохранение /воспроизведение MEM 0-9
|
||
|
Специальные функции
|
|||
|
ВРЕМЯ /ДЕЛ авто диапазон
|
установлен
|
||
|
Панель установки «сохранение /воспроизведение»
|
10 настроек
|
||
|
Панель установки фиксации
|
установлен
|
||
|
Калибратор
|
|||
|
Форма сигнала
|
положительный меандр
|
||
|
Частота
|
1 кГц
|
||
|
Выходное напряжение
|
2 Впик-пик ±2%
|
||
Общие данные осциллографа универсального ПрофКиП С1-157М
- Осциллограф универсальный ПрофКиП - 1 шт.
- Делитель - 2 шт.
- Кабель питания - 1 шт.
- Руководство по эксплуатации - 1 шт.
