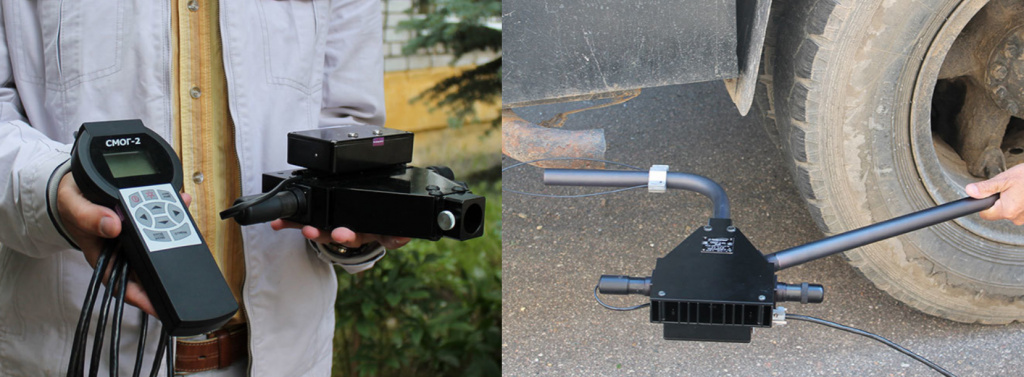

СМОГ-2 дымомер оптико-абсорбционный микропроцессорный переносной

Серийно производимый переносной дымомер предназначен для контроля дымности отработавших газов двигателей с воспламенением от сжатия (дизельных двигателей), для инспекционного контроля дымности отработавших газов дизельных двигателей автомобилей по ГОСТ Р 52160-2003, ГОСТ Р 41.24-2003, тепловозов, судов и других промышленных двигателей по ГОСТ Р 51280-99; ГОСТ Р 52408-2008; ГОСТ Р 50953-2008 с целью оперативной оценки качества работы их систем выпуска, питания топливом и смазки.

Завод-производитель гарантирует стабильную и нормальную работу, а также соответствие переносного микропроцессорного измерителя дымности СМОГ-2 требованиям технических условий ИБЯЛ.413314.005 ТУ только при строгом соблюдении условий эксплуатации, хранения, транспортирования, выполнении рекомендаций, а также требований, изложенных в технической документации.

Переносные общепромышленные газоанализаторы (дымомеры) серии СМОГ внесены в государственный реестр средств измерений Российской Федерации и поставляются строго со свежей государственной поверкой. Поверка осуществляется 1 раз в год согласно межповерочному интервалу.

При поставке измерителей дымности на водные объекты, находящиеся под техническим наблюдением РМРС (морского регистра) и РРР (речного регистра), дымомеры производятся в соответствии с требованиями правил РМРС и правил РРР, что изначально оговаривается при заявке.

Области применения

- использование органами автоинспекции, на станциях технического обслуживания (ТО), в авторемонтных мастерских, автохозяйствах, различных гаражах при контроле за техническим состоянием дизельных двигателей и их регулировании;
- применяется для установки на экологических постах контроля токсичности выбросов тепловозных, судовых и промышленных дизелей.

Тип анализатора дымности – переносной (носимый) с блочной структурой.

Принцип измерения - оптико-абсорбционный, основанный на измерении коэффициента ослабления светового потока в мерном объеме отработавшего газа. Эффективная фотометрическая длина L = 200 мм.

Способ отбора газовой пробы - за счет избыточного давления отработавших газов двигателя.

Внешний корпус дымомера имеет высокую прочность, выдерживает падение на бетонный пол с высоты 1 метр.

Конструктивные варианты исполнений

Исполнение и чертёжный номер	Элементный состав
СМОГ-2-01 (ИБЯЛ.413314.005)	камера измерительная с блоком обработки информации (БОИ), пробозаборник
СМОГ-2-02 (ИБЯЛ.413314.005-01)	камера измерительная с блоком обработки информации (БОИ), пробозаборник, блок питания и индикации (БПИ)

Длина постоянно присоединённого кабеля БПИ составляет 3 метра. Также возможен вариант изготовления кабеля длиной 10 метров (оговаривается при заявке).

Преимущества, основные особенности и выполняемые функции

- измерение дымности (NН, %);
- вычисление коэффициента поглощения и максимального коэффициента поглощения (СМОГ-2-02) светового потока (K и Kmax, м-1);
- вычисление дымности и максимальной дымности (СМОГ-2-02), приведенной к эффективной фотометрической длине дымомера L = 430 мм (N и Nmax, %);
- измерение температуры отработавших газов;
- вывод результатов измерений и цифровых вычислений на печатающее устройство (термопринтер) либо в базу данных ПК (только для СМОГ-2-02);
- сохранение в энергонезависимой памяти архива максимальной дымности и максимального коэффициента поглощения светового потока с привязкой к часам реального времени и возможность их вывода на печатающее устройство либо в базу данных ПК (только для исполнения СМОГ-2-02);
- контроль снижения напряжения аккумуляторной батареи (только для моделей СМОГ-2-02).

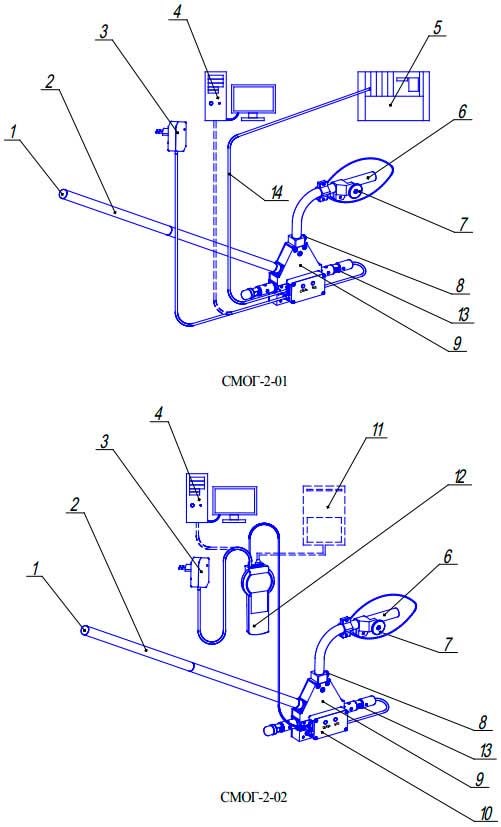

Внешний вид исполнений анализатора дыма СМОГ-2

1 - заглушка; 2 - трубка; 3 - адаптер 220 В/USB; 4 - ПЭВМ; 5 - ВУ; 6 - пробозаборник; 7 - струбцина; 8 - винт; 9 - камера измерительная; 10 - БОИ; 11 - термопринтер; 12 - БПИ; 13 - место установки светофильтра (меры оптической); 14 - кабель связи.
