СИКЗ сигнализатор загазованности на горючие газы одноканальный общепромышленный стационарный
Доставка: Через 3 дня
Время работы: с 9:00 до 18:00
Выходные дни: сб, вс
Краткое описание оборудования
Тип оборудования: Газоанализаторы
Производитель оборудования: Газоаналит (Россия)
Страна происхождения: Россия
Серия: СИКЗ
Модель: СИКЗ
Гарантия: 1 год
Госреестр средств измерений РФ: внесен
Поверка: входит в стоимость
Межповерочный интервал: 12 месяцев

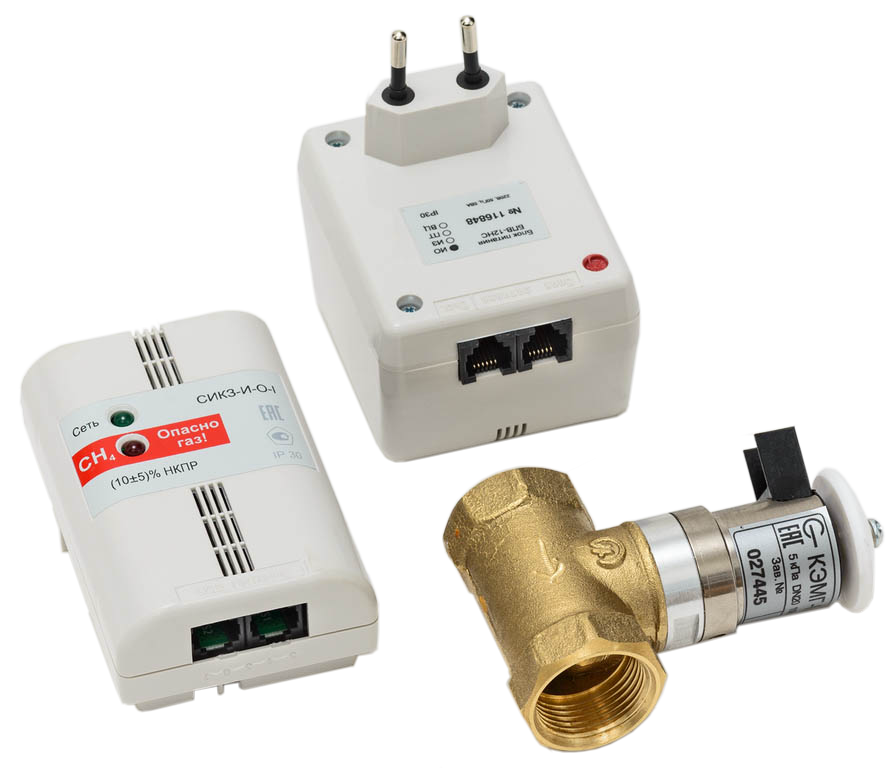

Сигнализатор представляет собой стационарный одноканальный (на 1 измеряемый газ) прибор газового анализа общепромышленного типа с диффузионным отбором пробы.
СИКЗ выпускается двухблочном исполнении (блок питания + блок датчика).
Моноблочное исполнение СИКЗ-Р (со встроенным блоком питания) - СНЯТО с производства.
Завод-производитель гарантирует стабильную работу и соответствие сигнализатора СИКЗ требованиям технических условий ТУ 4215-009-07566348-05 только при соблюдении условий эксплуатации, хранения, транспортирования, выполнении рекомендаций, а также требований, изложенных в руководстве по эксплуатации.
Сигнализатор загазованности внесён в государственный реестр средств измерений и отгружается строго с первичной поверкой. Поверка осуществляется 1 раз в год согласно межповерочному интервалу.
Одним из самых распространённых сигнализаторов (газоанализаторов) для заказа является СИКЗ-И-О-1 на природный газ с 1им порогом срабатывания.
Сигнализатор, как самостоятельно, так и в составе системы со следующими контроллерами (вторичными приборами):
- САОГ – СНЯТ с производства;
- ЭКО-М (БПСУ) – возможность подключить от 1 до 3ёх сигнализаторов СИКЗ (CH4, СхНу) и БУГ (СО);
- КСОУГ (БПУ-3) – подключение от 1 до 8 блоков датчиков СИКЗ и БУГ.
Область применения
- котельные и топочные, работающие на сжиженном газе и метане, газораспределительные пункты и другие;- жилые многоквартирные дома;
- частные дома;
- постоянное измерение воздуха рабочей зоны, где возможна утечка и скапливание пропан-бутановой смеси или метана.
Преимущества и особенности
- большой гарантийный срок эксплуатации (24 месяца);- надёжная микроконтроллерная схема;
- возможность работы в составе многоканальной системы (ЭКО-М, КСОУГ);
- наличие разъёмного соединения кабелей;
- возможность подключения внешнего исполнительного оборудования 220 В 2 А (дополнительная светозвуковая сирена, вытяжка, клапан большого диаметра и прочее) через устройство релейное УР-3;
- возможность заменить встроенный сенсор на новый - КДБВ.413224.005 датчик термохимический;
- повышенный средний срок службы сигнализатора (10 лет);
- возможность подключения устройств дополнительной сигнализации - GSM (SMS оповещение об утечке);
- наличие в комплектации (по заказу) сигнализатора сигнального дублирующего устройства (УСД), выполняющего передачу аварийной сигнализации в диспетчерскую;
- простая установка и монтаж прибора.
Исполнения сигнализатора загазованности
|
Обозначение модификации сигнализатора |
Контролируемая среда |
Количество порогов срабатывания |
Напряжение сигнала, выдаваемое сигнализатором на внешние исполнительные устройства (дежурный режим/аварийный режим) |
При отключении электроэнергии клапан, подключаемый к сигнализатору |
Рекомендуемый тип клапана |
|
СИКЗ-I |
природный |
1 |
- |
- |
без клапана |
|
СИКЗ-С-I |
сжиженный |
||||
|
СИКЗ-II |
природный |
2 |
|||
|
СИКЗ-И-I |
природный |
1 |
<2 В / в пределах 25 - 45 В |
закрытое |
клапан семейства КЭМГ |
|
СИКЗ-C-И-I |
сжиженный |
||||
|
СИКЗ-И-О-I |
природный |
открытое |
|||
|
СИКЗ-С-И-О-I |
сжиженный |
||||
|
СИКЗ-И-II |
природный |
2 |
закрытое |
||
|
СИКЗ-И-О-II |
природный |
открытое |
Примечания: 1. Порог срабатывания для приборов с одним порогом в соответствии с техническими требованиями может быть установлен равным 10% НКПР или 20% НКПР по природному газу (для СИКЗ-С - только 10% НКПР по СН4); 2. Электрическое питание блока датчика блочных исполнений сигнализатора может производиться от внешнего источника питания постоянного тока напряжением (12 ± 2).
|
Наименование |
Диаметр клапана, мм. |
В комплект входит |
Дополнительно |
|
СИКЗ (без клапана) |
- |
• Блок датчика |
• Кабель на клапан 2,5 м. |
|
СИКЗ-15 |
15 |
• Блок датчика |
|
|
СИКЗ-20 |
20 |
|
|
|
СИКЗ-25 |
25 |
|
|
|
СИКЗ-32 |
32 |
|
|
|
СИКЗ-40 |
40 |
|
|
|
СИКЗ-50 |
50 |
|
|
|
СИКЗ-100 |
100 |
|
|
|
СИКЗ-И (без клапана) |
- |
• Блок датчика |
• Кабель на клапан 2,5 м. |
|
СИКЗ-И-15 |
15 |
•Блок датчика |
|
|
СИКЗ-И-20 |
20 |
|
|
|
СИКЗ-И-25 |
25 |
|
|
|
СИКЗ-И-32 |
32 |
|
|
|
СИКЗ-И-40 |
40 |
|
|
|
СИКЗ-И-50 |
50 |
|
|
|
СИКЗ-И-100 |
100 |
|
|

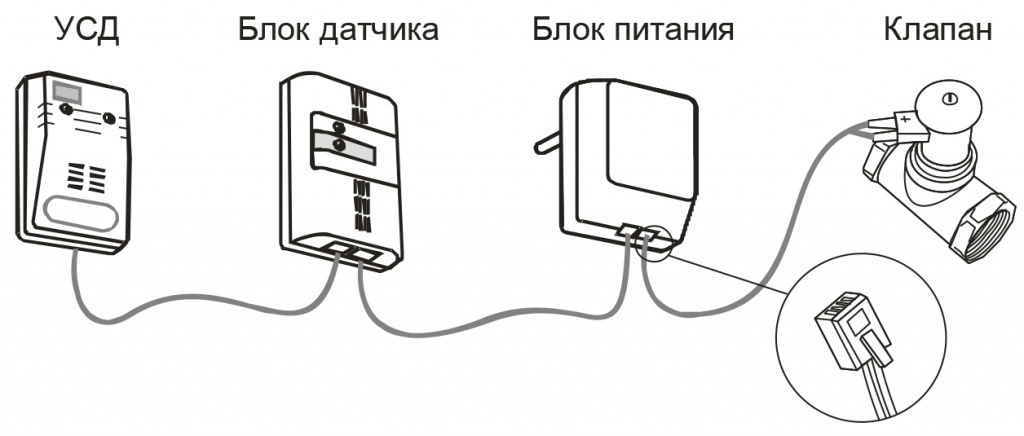

Схема соединения сигнализатора с клапаном КЭМГ и УСД
Схема работы сигнализаторов СИКЗ и БУГ от одного блока питания
Схема подключения двух сигнализаторов СИКЗ или БУГ к одному клапану
Рекомендации по размещению сигнализаторов контроля загазованности СИКЗ на метан (CH4) и сжиженные горючие газы (CxHy)
|
Характеристики |
Значения |
|
Поверка |
есть |
|
Измеряемые газы |
CH4, C3H8, СхНу |
|
Способ забора газовой пробы |
диффузионный |
|
Наличие выхода для дублирующего сигнального устройства (УСД) |
есть |
|
Порог срабатывания сигнализатора, % НКПР (по метану): |
± 0,5 |
|
- для сигнализаторов СИКЗ с одним порогом (кроме СИКЗ-С) |
10 (20 - может устанавливать по требованию Заказчика) |
|
- для сигнализаторов СИКЗ-С |
10 |
|
- для сигнализаторов СИКЗ с двумя порогами: |
|
|
1. I порог |
10 |
|
2. II порог |
20 |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализатора, % НКПР (по метану) |
± 5 |
|
Диапазон сигнальных концентраций при контроле природного и сжиженного газов для сигнализаторов исполнений СИКЗ-С с порогом срабатывания по метану 10% НКПР, % НКПР |
от 5 до 23 |
|
Состояние клапана при отключении электроэнергии: |
|
|
- стандартное исполнение |
открыт |
|
- по заказу |
закрыт |
|
Выход для управления клапаном: |
|
|
- стандартное исполнение |
импульсный |
|
- по заказу |
постоянное напряжение 12 В |
|
Класс защиты от поражения электрическим током по ГОСТ Р МЭК 536-94 |
II |
|
Степень защиты оболочки прибора от пыли и влаги по ГОСТ 14254-96 |
IP30 |
|
Время срабатывания, с, не более |
15 |
|
Время прогрева, мин, не более |
3 |
|
Уровень звукового давления сигнализации на оси звукоизлучателя на расстоянии 1 м от лицевой поверхности блока датчика или УСД при общем уровне шумов не более 50 дБ, не менее, дБ |
70 |
|
Интервал времени работы сигнализаторов без регулировки порога срабатывания, мес., не менее |
12 |
|
Напряжение питания: |
|
|
- сигнализатора переменным током частотой (50 ± 1) Гц, В; |
220 ± 22 |
|
- блока датчика от внешнего источника постоянного тока, В |
12 ± 2 |
|
Выходное напряжение источника питания: |
|
|
- импульсное, В |
25 - 45 |
|
- постоянное, В (А) |
12 ± 1,2 (0,3) |
|
Потребляемая мощность, В·А, не более: |
|
|
- сигнализатора |
5,5 |
|
- блока датчика |
2,5 |
|
Габаритные размеры составных частей сигнализатора (В×Д×Ш), мм, не более |
|
|
- блок датчика |
40 × 100 × 60 |
|
- блок питания |
94 × 120 × 60 |
|
- сигнализатор моноблочного исполнения |
45 × 120 × 80 |
|
Масса, кг, не более: |
|
|
- блок датчика |
0,1 |
|
- блок питания |
0,5 |
|
- сигнализатор моноблочного исполнения |
0,4 |
|
Условия эксплуатации: |
|
|
- диапазон температур окружающей среды, °C |
1 - 45 |
|
- диапазон относительной влажности воздуха, % |
30 - 80 |
|
- диапазон атмосферного давления, кПа |
84 - 107 |
|
Межповерочный интервал, мес. |
12 |
|
Средняя наработка на отказ, ч |
20000 |
|
Гарантийный срок эксплуатации, мес. |
24 |
|
Средний срок службы сигнализатора, лет |
10 |
|
Наименование |
Децимальное обозначение |
Количество |
Примечание |
|
Сигнализатор контроля загазованности СИКЗ со шнуром питания двухблочный в составе: |
|
1 шт. |
|
|
1. блок датчика; 2. блок питания. |
|
1 шт. |
|
|
|
1 шт. |
по заказу |
|
|
Руководство по эксплуатации |
КДБВ.407729.002 РЭ |
1 шт. |
|
|
Методика поверки |
МП 242- 1068 -2010 |
1 шт. |
|
|
Клапан электромагнитный КЭМГ, КЭФ, КЗМЭМ |
|
|
по заказу |
|
Устройство сигнальное дублирующее (УСД) |
КДБВ.425138.002 |
|
по заказу |
|
Насадка |
СКЯТ.441586.204 |
|
по заказу |
|
Кабель для подключения клапана |
КДБВ.685156.023СБ |
|
по заказу |
|
Газочувствительный датчик термохимический на метан (CH4) |
КДБВ.413224.005 |
|
по заказу |
|
Кабель |
|
1 шт. |
для двухблочного исполнения |
|
Джампер (перемычка) |
|
2 шт. |
для моноблочного исполнения |
|
Крепёж |
|
1 комплект |
|
|
Тара |
|
1 комплект |
|
Примечание:
- допускается по согласованию с изготовителем применение клапанов другой конструкции, имеющих сертификат соответствия и разрешение Федеральной службы по экологическому, технологическому и атомному надзору;
- сигнализаторы комплектуются клапанами КЭМГ;
- клапаны ДУ 40 - 100 - по заказу;
- с клапанами 220 В поставляется устройство релейное УР-3.
