СИГМА-03М газоанализатор универсальный многоканальный стационарный

Написать в Whatsapp

Самовывоз: Сегодня
Доставка: На завтра
Время работы: с 9:00 до 18:00
Выходные дни: сб, вс

Производитель

Газоаналит

Тип:

Стационарные

Взрывозащищенный:

да

Сфера применения:

АЗС

Заводская поверка:

Есть

Документация:

rukovodstvo-po-ekspluatatsii-sgoes-m.pdf

Внесен в Госреестр СИ:

да

Гарантия:

12 месяцев

Описание

Технические характеристики

Оплата

Доставка

Документация

Комплектация

Краткое описание оборудования

Тип оборудования: Газоанализаторы

Производитель оборудования: Газоаналит (Россия) Russia

Страна происхождения: Россия Russia

Серия: СИГМА

Модель: СИГМА-03М

Гарантия: 1 год

Госреестр средств измерений РФ: внесен

Поверка: входит в стоимость

Межповерочный интервал: 12 месяцев

Серийно производимый универсальный многоканальный газоанализатор СИГМА-03М применяется для контроля концентрации кислорода, токсичных и взрывоопасных газов.

Устройство представляет собой стационарный многоблочный прибор, состоящий из информационного блока СИГМА-03М.ИПК и выносных датчиков СИГМА-03.Д различного исполнения. Информационный блок размещают на стене во взрывобезопасной зоне.

В отличие от блока питания и сигнализации (пульта), выносные датчики (сенсоры) имеют взрывозащищённое исполнение. В зависимости от модификации газоанализатора к информационному блоку возможно подключить от 1 до 14 сенсоров разного типа. Подключение осуществляется с помощью кабеля.

Выносные взрывозащищённые датчики обеспечивают непрерывное измерение вредных веществ, посредством аналогового сигнала (4 - 20) мА передают данные в блок СИГМА-03.ИПК. Датчики СИГМА-03.Д могут применяться как самостоятельные устройства, не только в составе газоанализатора. По запросу заказчика для связи с ПК блок оснащается цифровым каналом RS-485.

Имеются световая и звуковая сигнализация о превышении порогов. Пороги настраиваются пользователем. Во внутренней памяти записываются показания и информация об аварийных ситуациях.

Отличительные особенности газоанализаторов СИГМА-03М:

это 16 канальный контроллер, с возможностью одновременного подключения до 16 датчиков на различные вещества;
это сверхпрочный металлический корпус контроллера и датчиков;
это мгновенная реакция на загазованность и мощный свето-звуковой сигнал;
это наличие аналогового выхода 4-20мА, релейные выходы, интерфейс RS-485, радиоканал GSM (Bluetooth) для диагностики и настройки;
это возможность изменения конфигурации вторичного прибора по месту.

Сферы применения СИГМА-03М:

пищевая промышленность;
теплоснабжающие предприятия, котельные (ГРЭС, ТЭЦ);
очистительные сооружения (коллекторы);
пивоваренное производство;
химические предприятия;
нефтегазовая отрасль;
фармацевтика;
сектор ЖКХ;
автозаправочные станции (АЗС) и склады ГСМ;
и автопаркинги и др.

Прибор внесён в Госреестр СИ России. Поставляется с первичной поверкой. Межповерочный интервал - 1 год. Срок службы - 10 лет. Гарантийный срок - 1 год.

Состав газоаналитической системы Сигма-03М

Наименование	Внешний вид

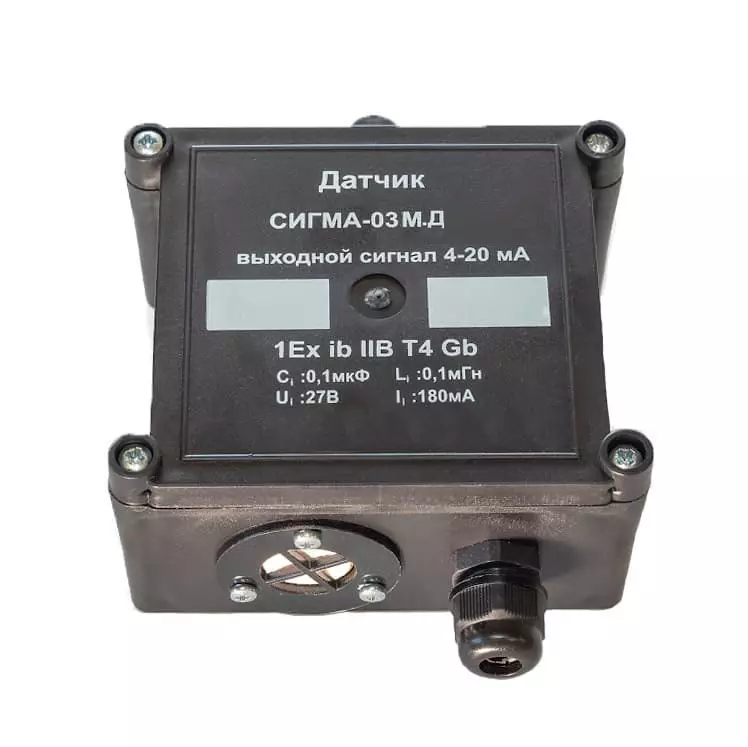

Датчик Сигма-03М.Д1 Доступные типы чувствительного элемента: термокаталитический (ТК), полупроводниковый (ПП) электрохимический (ЭХ) или инфракрасный сенсор (ИК) Напряжение питания - 24 В. Выходные сигналы: 4-20 мА, RS485, сухой контакт релейного выхода. Степень пылевлагозащиты: IP65. Степень взрывозащиты: 1ExibdbIIBT4GbX 1ExibIIBT4Gb. Диапазон рабочих температур - от -60°С до 60°С.
Датчик Сигма-03М.Д2 Доступные типы чувствительного элемента: термокаталитический (ТК), полупроводниковый (ПП) электрохимический (ЭХ) или инфракрасный сенсор (ИК) Напряжение питания - 24 В. Выходные сигналы: 4-20 мА, RS485, сухой контакт релейного выхода. Степень пылевлагозащиты: IP65. Степень взрывозащиты: 1ExibdbIIBT4GbX 1ExibIIBT4Gb Диапазон рабочих температур - от -60°С до 60°С.
Датчик Сигма-03М.Д3 Доступные типы чувствительного элемента: термокаталитический (ТК), полупроводниковый (ПП) электрохимический (ЭХ) или инфракрасный сенсор (ИК) Напряжение питания - 24 В. Выходные сигналы: 4-20 мА, RS485, сухой контакт релейного выхода. Степень пылевлагозащиты: IP65. Степень взрывозащиты: 1ExibdbIIBT4GbX 1ExibIIBT4Gb. Диапазон рабочих температур - от -60°С до 60°С.

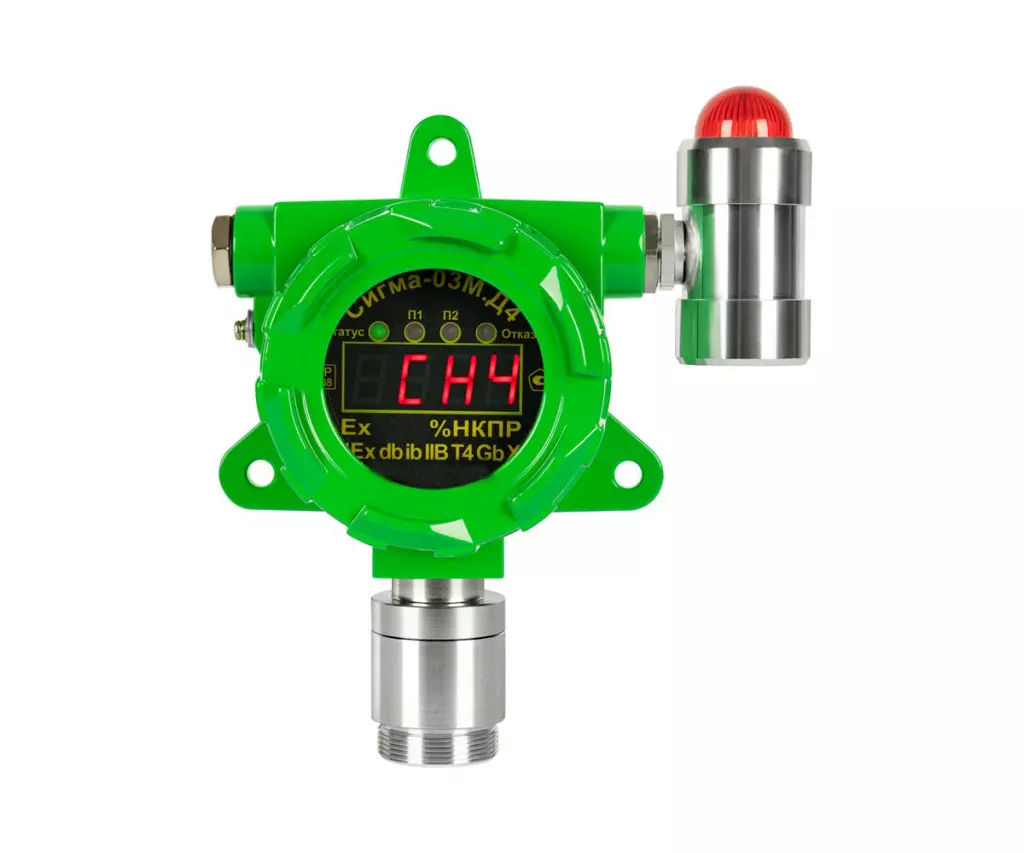

Датчик Сигма-03М.Д4 Доступные типы чувствительного элемента: термокаталитический (ТК), полупроводниковый (ПП) электрохимический (ЭХ) или инфракрасный сенсор (ИК) Напряжение питания - 24 В. Выходные сигналы: 4-20 мА, RS485, сухой контакт релейного выхода. Степень пылевлагозащиты: IP68. Степень взрывозащиты: 1ExibdbIIBT4GbX 1ExibIIBT4Gb/ Диапазон рабочих температур - от -60°С до 60°С.

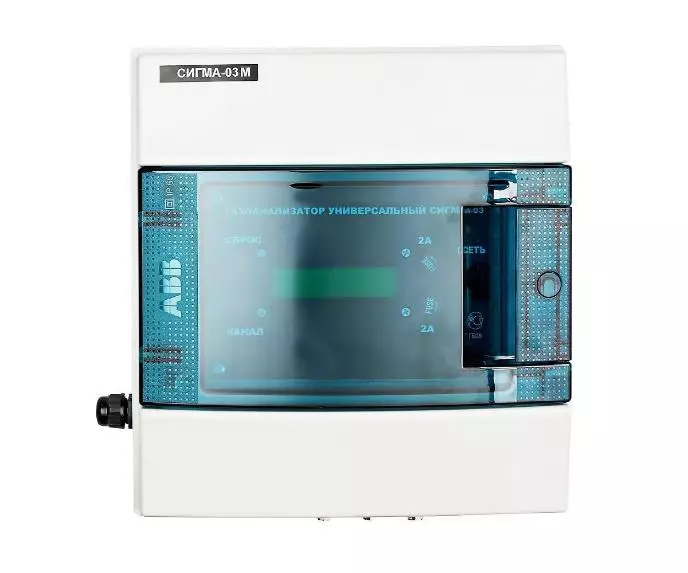

Информационный блок газоанализатора СИГМА-03М.ИПК Кол-во каналов: до 16 Кол-порогов: до 3 на канал Напряжение питания: 24 В - первичный прибор; AC 220/DC24 -вторичный прибор Звуковая сигнализация: 120Дб Степень пылевлагозащиты: IP54 / IP65/ IP68 Степень взрывозащиты: 1Ex ib IIB T4 Gb 1Ex db ib IIB T4 Gb X Ex ib Gb IIG

Модификации газоанализаторов Сигма-03М

Устройства в составе газоанализатора	Ех-маркировка по ГОСТ 31610.0-2014 (IEC 60079-0:2011)	Температура окружающей среды, ºС
Блок информационный СИГМА-03М.ИПК	[Ex ib Gb] IIB	от -30 до +50
Блок информационный СИГМА-03М.ИПКМ	[Ex ib Gb] IIB	от -30 до +50
Датчик с унифицированным сигналом СИГМА- 03М.Д1-ЭХ	1Ех ib IIB T4 Gb	от -40 до +50
Датчик с унифицированным сигналом СИГМА- 03М.Д2-ЭХ
Датчик с унифицированным сигналом СИГМА- 03М.Д3-ЭХ
Датчик с унифицированным сигналом СИГМА- 03М.Д4-ЭХ
Датчик с унифицированным сигналом СИГМА- 03М.Д1-O2-ЭХ		от -30 до +50
Датчик с унифицированным сигналом СИГМА- 03М.Д2-O2-ЭХ
Датчик с унифицированным сигналом СИГМА- 03М.Д3-O2-ЭХ
Датчик с унифицированным сигналом СИГМА- 03М.Д4-O2-ЭХ
Датчик с унифицированным сигналом СИГМА- 03М.Д1-ИК		от -40 до +50
Датчик с унифицированным сигналом СИГМА- 03М.Д2-ИК
Датчик с унифицированным сигналом СИГМА- 03М.Д3-ИК
Датчик с унифицированным сигналом СИГМА- 03М.Д4-ИК
Датчик с унифицированным сигналом СИГМА- 03М.Д1-ТК	1Ех db ib IIB T4 Gb X	от -40 до +50
Датчик с унифицированным сигналом СИГМА- 03М.Д2-ТК
Датчик с унифицированным сигналом СИГМА- 03М.Д3-ТК
Датчик с унифицированным сигналом СИГМА- 03М.Д4-ТК	1Ех db ib IIB T4 Gb X	от -40 до +50
Датчик с унифицированным сигналом СИГМА- 03М.Д1-ПП
Датчик с унифицированным сигналом СИГМА- 03М.Д2-ПП
Датчик с унифицированным сигналом СИГМА- 03М.Д3-ПП
Датчик с унифицированным сигналом СИГМА- 03М.Д4-ПП

Основные метрологические характеристики

Параметр	Единицы измерения, диапазон измерений	Пределы допускаемой погрешности	Цена деления, не ниже	Тип блока, (Тип сенсора)
Взрывоопасные газы (и пары газов) (канал Ex),	от 0 до 20 % НКПР	±5 % НКПР (абсолютная)	0.1	Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4, (ТК) (ПП) (ЭХ) (ИК)
	от 0 до 50 % НКПР	±5 % НКПР (абсолютная)	0.1
	от 0 до 100 % НКПР	±5 % НКПР (абсолютная)	0.1
	от 0 до 500 мг/м3	±10 % (приведенная)	1
	от 0 до 1000 мг/м3	±10 % (приведенная)	1
	от 0 до 2500 мг/м3	±10 % (приведенная)	1
	от 0 до 100 %	±1 % (абсолютная)	0.1
Концентрация токсичного газового компонента в воздухе для веществ	от 0 до ВПИ1)	В таблице 5	0.1	Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4, (ЭХ)
Массовая концентрация (объемная доля) хладонов 12, 22, 30, 40,114В2. R125, R134a, 141b	от 0 до 25 г/м3	±10 % (приведенная) ±10 % (приведенная)	0.1	Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д3, (ИК) (ПП)
	от 0 до 2500 млн-1	±10 % (приведенная) ±10 % (приведенная)	1	Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д3, (ИК) (ПП)
Объемная доля О2	от 0 до 30 %	±1 % (абсолютная)	1/0.1/0.01	Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4, (ЭХ)
Объемная доля О2	от 0 до 25 %	±1 % (абсолютная)	1/0.1/0.01	Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4, (ЭХ)
Объемная доля SF6	от 0 до 1000 млн-1	±10 % (приведенная)	1	Сигма-03М.Д3, (ИК)
Объемная доля СО2	от 0 до 5 %	±10 % (приведенная) ±10 % (приведенная)	0.01	Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д3 Сигма-03М.Д4, (ИК)
Объемная доля СО2	от 0 до 50000 млн-1	±10 % (приведенная) ±10 % (приведенная)	1	Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д3 Сигма-03М.Д4, (ИК)
1) – ВПИ – верхний предел измерения полупроводникового или электрохимического сенсора по концентрации газового компонента в воздухе; Приведенная погрешность нормирована к верхнему диапазону измерений; Время установления показаний Т0,9, с, не более: для ТК сенсоров – 30 для ПП сенсоров – 45 для ЭХ сенсоров – 60 для ИК сенсоров – 90

Взрывоопасные вещества (канал Ex), контролируемые газоанализатором

№ п/п	Взрывоопасный пар
1	1,2-диметилбензол (о-ксилол) (о- C8H10)
2	1,4-диметилбензол (п-ксилол) (p-C8H10)
3	1-октен (С8Н16)
4	2-бутанон (метилэтилкетон) (С4Н8О)
5	2-метил-2-пропанол (трет-бутанол) (tert-C4H9OH)
6	2-метилбутан (изопентан) (i-C5H12)
7	2-метокси- 2-метилпропан (метилтретбутиловый эфир) (tert-C5H12O)
8	Акрилонитрил (C3H3N)
9	Ацетилен (С2Н2)
10	Ацетон (СзН6O)
11	Ацетонитрил (C2H3N)
12	Бензин автомобильный
13	Бензол (С6Н6)
14	Бутан (С4Н10)
15	Бутанол-1 (C4H9OH)
16	Бутен (Бутилен) (С4Н8)
17	Бутилацетат (C6H12O2)
18	Винилацетат (C4H6O2)
19	Винилхлорид (С2Н3С1)
20	Водород H2
21	Гексан (С6Н14)
22	Гексен (C6Hl2)
23	Гептан С7Н16
24	Дивинил (С4Н6)
25	Дизельное топливо
26	Диметилдисульфид
27	Диметиловый эфир (C2H6O)
28	Диметилсульфид (C2H6S)
29	Дихлорэтан (C2H4C12)
30	Диэтиловый эфир (С4Н10О)
31	Изобутан (i-C4H10)
32	Изобутилен (i-C4H8)
33	Изопрен (С5Н8)
34	Керосин (С4Н9ОН)
35	Метан (CH4)
36	Метанол (СН3ОН)
37	н-октан (С8Н18)
38	Нонан (С9Н20)
39	Оксид Пропилена (C3H6O)
40	Оксид этилена (С2Н4О)
41	Пентан (C5H12)
42	Пропан (С3Н8)
43	Пропан-Бутан
44	пропанол (изопропанол, изопропиловый спирт) (C3H8OH)
45	Пропилен (СзН6)
46	Стирол (С8Н8)
47	Толуол (С7Н8)
48	Уайт-спирит
49	Углеводороды (C1-C12)
50	Углеводороды (C1-C5)
51	Углеводороды (C6-C12)
52	Хлорбензол (С6Н5С1)
53	Циклогексан (C6H12)
54	Циклопентан (C5H10)
55	Циклопропан (С3Н6)
56	Этан (С2Н6)
57	Этанол (С2Н5ОН)
58	Этилацетат (С4Н8O2)
59	Этилбензол (С8Н10)
60	Этилен (С2Н4)
Канал EX так же измеряет ВОГ и пары ВОГ с химическими формулами CxHy; Первичные преобразователи: Сигма-03М.Д1, Сигма-03М.Д2, Сигма-03М.Д4 для контроля веществ: С1-С12 чувствительны к спиртам; С6-С12 чувствительны к таким веществам как: Дихлорэтан, Турбинное масло, Спирты (с высокой температурой кипения), Сольвент нефтяной, Сольвент, Скипидар, Пары нефти, Мазут и т.д.; C1-C5 чувствительны к таким веществам как: Амиловый спирт, Газ природный топливный, Деэтиленгликоль, Изоамиловый спирт, Меркаптан, Нефрас, Пропиленгликоль, Этиленгликоль и т.д.

Токсичные вещества, контролируемые газоанализатором

Контролируемый компонент, химическая формула	Диапазон измерений объемной доли, млн-1	Диапазон измерений массовой концентрации, мг/м3	Пределы допускаемой приведенной1) погрешности, %
Оксид углерода (СО)	от 0 до 200	от 0 до 250	±10
от 0 до 500	от 0 до 500	±10
от 0 до 1000	от 0 до 1000	±10
от 0 до 2000	от 0 до 2000	±10
Аммиак (NH3)	от 0 до 100	от 0 до 100	±10
от 0 до 1000	от 0 до 1000	±10	±10
Сероводород (H2S)	от 0 до 50	от 0 до 50	±10
от 0 до 100	от 0 до 200	±10
от 0 до 500	от 0 до 700	±10
от 0 до 2000	от 0 до 2500	±10
Диоксид серы (SO2)	от 0 до 20	от 0 до 50	±10
от 0 до 100	от 0 до 250	±10	±10
Оксид азота (NO)	от 0 до 25	от 0 до 25	±10
от 0 до 100	от 0 до 100	±10	±10
Диоксид азота (NO2)	от 0 до 20	от 0 до 20	±10
Хлор (Cl2)	от 0 до 20	от 0 до 20	±10
Хлороводород (HCl)	от 0 до 20	от 0 до 25	±10
Формальдегид (CH2O)	от 0 до 10	от 0 до 10	±10
Озон (O3)	от 0 до 1,0	от 0 до 1,0	±10
от 0 до 5	от 0 до 5	±10	±10
Водород (H2)	от 0 до 40000	от 0 до 2500	±10
от 0 до 4000	от 0 до 250	±10
от 0 до 1000	от 0 до 50	±10
Метанол (СН3ОН)	от 0 до 200	от 0 до 2500	±10
1) – приведенная погрешность нормирована к верхнему значению диапазона измерений.

Характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение питания, В	AC 220 (±10)/DC 24
- частота переменного тока, Гц	50/60
Потребляемая мощность, Вт, не более	120
Габаритные размеры блоков газоанализатора (высота×длина×ширина), мм, не более: блок СИГМА-03М.ИПК блок СИГМА-03М.ИПКМ датчик СИГМА-03М.Д1 датчик СИГМА-03М.Д2 датчик СИГМА-03М.Д3 датчик СИГМА-03М.Д4	275×225×140 460×320×150 135×120×70 160×110×60 200×90×65 200×200×100
Масса газоанализатора, кг, не более: блок СИГМА-03М.ИПК блок СИГМА-03М.ИПКМ датчик СИГМА-03М.Д1 датчик СИГМА-03М.Д2 датчик СИГМА-03М.Д3 датчик СИГМА-03М.Д4	3,5 10 0,5 0,5 0,5 1,5
Условия эксплуатации: температура окружающей среды, °C относительная влажность, % атмосферное давление, мм рт. ст.	(см. таб. модификаций) до 95% от 720 до 780
Условия хранения: температура окружающей среды, °C относительная влажность, % атмосферное давление, мм рт. ст.	от -60 до +60 до 95% от 720 до 780
Маркировка взрывозащиты	(см. таб. модификаций)
Степени защиты IP по ГОСТ 14254-2015: Сигма-03М.ИПК Сигма-03М.ИПКМ Сигма-03М.Д1-3 Сигма-03М.Д4	IP54/66 IP65/66 IP65/66 IP65/68

ХОТИТЕ КУПИТЬ СИГМА-03М газоанализатор универсальный многоканальный стационарный? ЗАКАЖИТЕ ОБРАТНЫЙ ЗВОНОК!

Мы перезвоним Вам в рабочее время

Тип:

Стационарные

Взрывозащищенный:

да

Сфера применения:

АЗС

Заводская поверка:

Есть

Документация:

rukovodstvo-po-ekspluatatsii-sgoes-m.pdf

Внесен в Госреестр СИ:

да

Гарантия:

12 месяцев

rukovodstvo-po-ekspluatatsii-sgoes-m.pdf

блок информационный СИГМА-03М.ИПК;
датчики СИГМА-03М.Д1/Д2/Д3/Д4;
кабель ремонтный;
руководство по эксплуатации (паспорт).

По отдельному заказу, за дополнительную плату поставляется:

внешние оповещатели;
оборудование принудительного забора;
пылевлагозащитные расходники;
разъёмырозетки подключения датчика.
