СГГ-6М сигнализатор загазованности горючих газов стационарный
Доставка: Через 3 дня
Время работы: с 9:00 до 18:00
Выходные дни: сб, вс
Краткое описание оборудования
Тип оборудования: Газоанализаторы
Производитель оборудования: Газоаналит (Россия)
Страна происхождения: Россия
Серия: СГГ
Модель: СГГ-6М
Гарантия: 1 год
Госреестр средств измерений РФ: НЕ внесен
Поверка: входит в стоимость
Межповерочный интервал: 12 месяцев

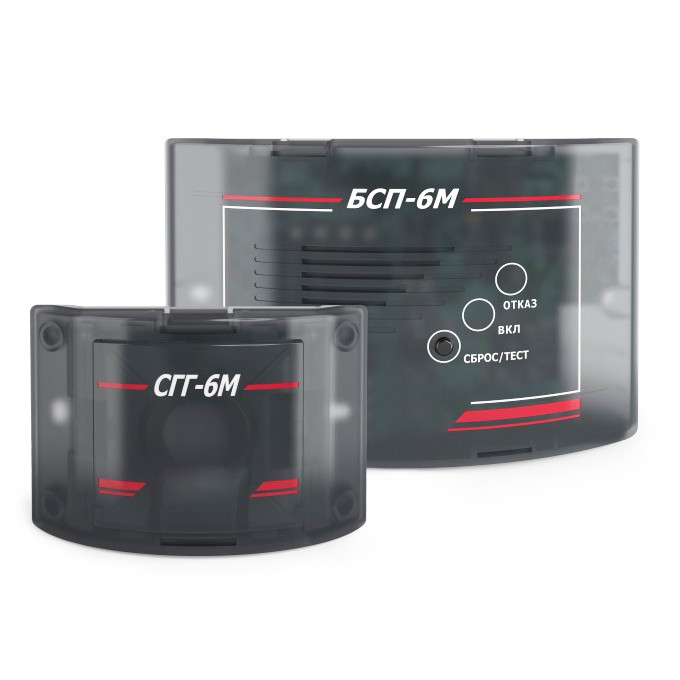

СГГ-6М (имеет децимальный номер ИБЯЛ.413531.010) – серийные отечественные газосигнализаторы с выносным блоком датчика для контроля загазованности горючих газов (метана CH4 и пропана C3H8) в рабочей зоне. Проникновение пробы к сенсору осуществляется за счёт естественного диффузионного перемешивание воздуха. В газоанализатор встроен термохимический сенсор. Конструктивно данный прибор состоит из блока питания и сигнализации (БСП-6М) и выносного блока датчика (БД). В приборе предусмотрена возможность самостоятельной установки порогов срабатывания сигнализации в 10 или 20% НКПР при помощи джампера (перемычки). Газоанализатор непрерывно проводит измерения и автоматически обрабатывает полученные данные. При достижении концентрации загазованности до заданных порогов, срабатывает световая индикация, а также звуковая сигнализация в 70 дБ. Как результат, передаётся сигнал на закрытие клапана.
СГГ-6M внесён в Государственный реестр средств измерений России.
СГГ6M используется с клапанами КЭГ-9720 в исполнениях нормально открытый (НО) и нормально закрытый (НЗ), а также другими клапанами, подходящими под характеристики.
При расчёте необходимого количества сигнализаторов СГГ-6М необходимо учитывать, что 1 прибор способен контролировать воздух в помещении площадью 100 м2 но не менее 1 прибора на помещение.
Ранее выпускались сигнализаторы в сером корпусе (сняты с производства): СГГ6М-П10, СГГ6М-П10С, СГГ6М-П10Н, СГГ6М-В10, СГГ6М-П20, СГГ6М-П20С, СГГ6М-П20Н, СГГ6М-В20.
Данное оборудование получило широкое распространение в помещениях:
- с установленными горелками на сжиженном или природном газах;
- котельных.
Особенности и преимущества:
- 1 год - интервал между поверками;
- гарантия до 2 лет;
- работа при температурах от -10 до 50°С;
- степень защиты оболочки IP30;
- компактные размеры изделия;
- увеличенный cрок службы сенсора - 5 лет;
- установка порогов срабатывание Пользователем;
- совместная работа внешними системами пожаротушения и сигнализации;
- автокалибровка нуля;
- время прогрева газоанализатора 5 минут;
- восстановление менее чем за 10 минут после перегрузки.
| Характеристики | Значения |
| Пороги срабатывания сигнализации (по метану), % НКПР | 10 %НКПР или 20 %НКПР
(устанавливается потребителем, либо другие пороги под заказ) |
| Абсолютная погрешность, % НКПР, не более | ± 5 |
| Диапазон сигнальных концентраций сигнализатора, % НКПР:
- при установленном значении порога сигнализации АВАРИЙНАЯ, равном 10 % НКПР - при установленном значении порога сигнализации АВАРИЙНАЯ, равном 20 % НКПР |
от 5 до 19 от 15 до 31 |
| Поверочный компонент сигнализатора СГГ-6М | метан |
| Время срабатывания сигнализации при превышении сигнальной концентрации в 1,6 раза, с, не более | 15 |
| Время работы СГГ-6М без контроля и регулировки порога срабатывания сигнализации, лет | 1 |
| Время прогрева сигнализатора, мин., не более | 5 |
| Напряжение питания сигнализатора СГГ-6М | от источника постоянного тока, 8 - 14 В |
| Мощность, потребляемая сигнализатором, не более, Вт | 5 |
| Расстояние между СГГ-6М и БСП-6М, м | до 200 |
| Степень пылевлагозащиты СГГ-6М | IP30 |
| Выходные сигналы сигнализатора | "силовые" контакты реле |
| Габаритные размеры сигнализатора СГГ-6М, мм, не более | 70х50х110 |
| Масса сигнализатора СГГ-6М, кг, не более | 0,5 |
| Средняя наработка на отказ сигнализатора, не менее, ч | 30000 |
| Гарантийный срок эксплуатации, мес.:
- сигнализатор СГГ-6М - термохимический датчик |
18 12 |
| Межповерочный и межкалибровочный интервалы, мес. | 12 |
| Средний полный срок службы сигнализатора СГГ-6М, лет | 5 |
| Рабочая температура окружающего воздуха | от -10 до +50°С |
| Рабочее атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
| Рабочая относительная влажность воздуха | от 30 до 95% при температуре 40 °С |

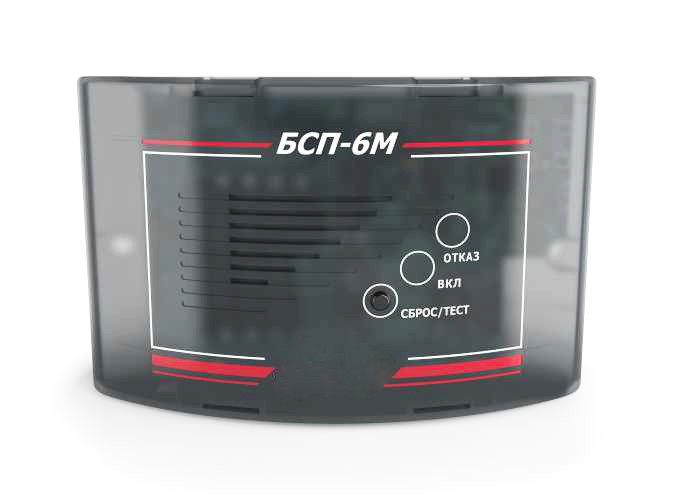

Технические характеристики блока питания и сигнализации БСП-6М
| Характеристики | Значения |
| Напряжение питания БПС-6М, В | от 150 до 253, 50 Гц |
| Потребляемая мощность, ВА, не более | 6 |
| Нагрузочная способность реле | 30 В; 2,5 А 220 В; 5 А |
| Номинальное выходное напряжение для питания СГГ-6М, В | 12 |
| Уровень звукового давления, дБ, не менее, на расстоянии 1 м от блока | 70 |
| Время задержки срабатывания, с, не более | 0,3 |
| Габаритные размеры БСП-6М, мм, не более | 200х70х140 |
| Масса БПС-6М, кг | 0,8 |
| Гарантийный срок эксплуатации БПС-6М, мес. | 24 |
| Рабочий температурный диапазон | от -10 до +50°С |
Схема соединения сигнализаторов СГГ-6М в шлейф
.jpg "shema2 (1).jpg")
Схема соединения сигнализатора горючих газов СГГ-6М и сигнализатора оксида углерода СОУ-1
.jpg "shema3 (1).jpg")

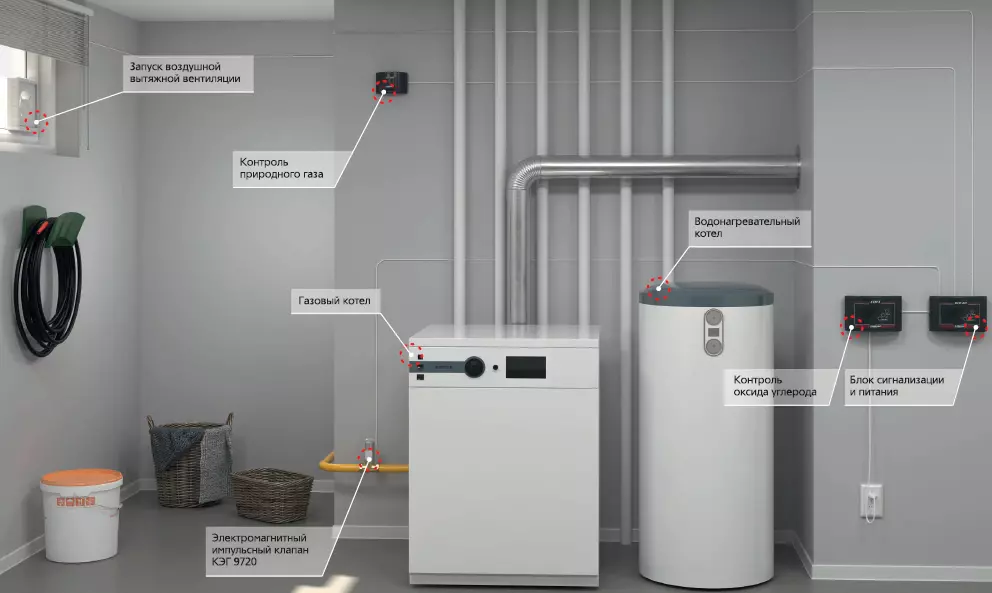

Применение сигнализаторов СГГ-6М, СОУ-1 в цокольном этаже частного дома

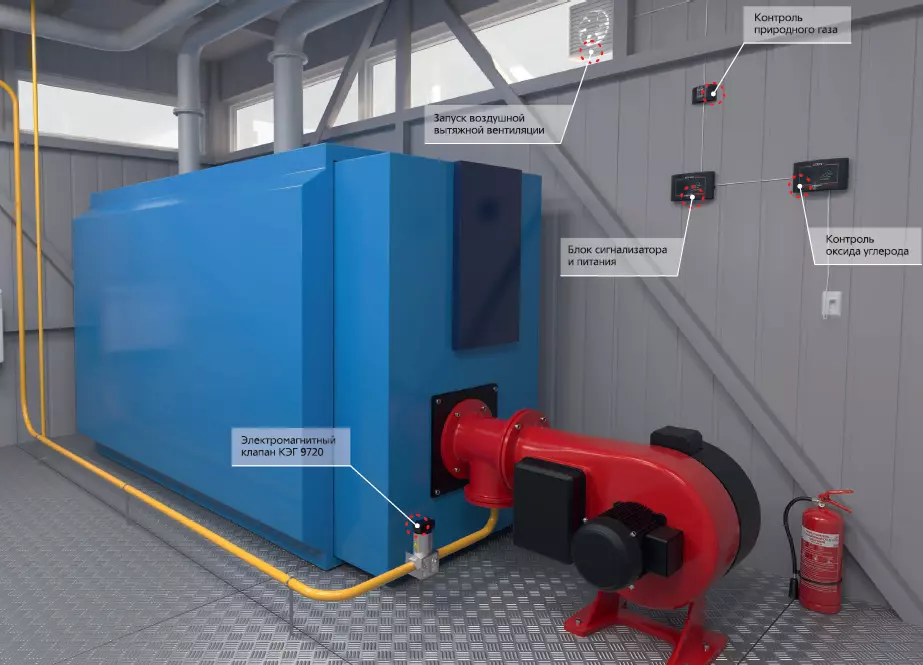

Применение сигнализаторов СГГ-6М, СОУ-1 в котельной

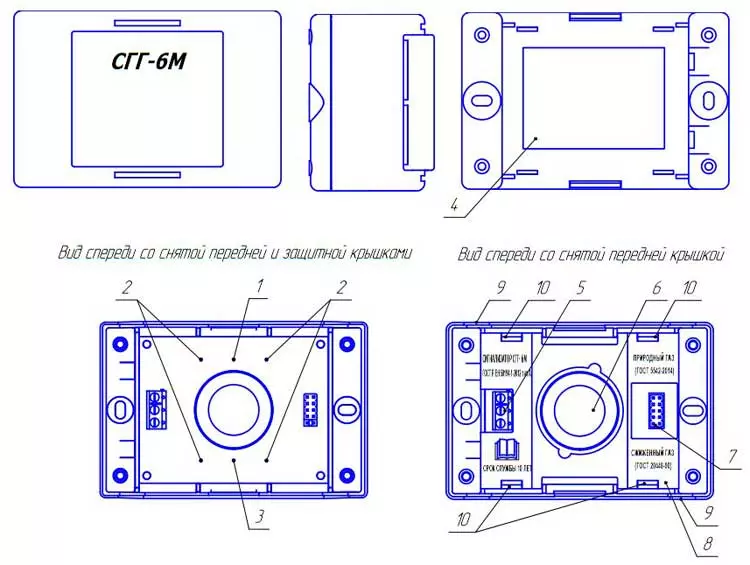

Устройство СГГ-6М
- жёлтая индикация «ОТКАЗ»;
- красная индикация «ГАЗ»;
- зелёная индикация «ВКЛ»;
- шильдик;
- клемма «12V»;
- термохимический датчик (ТХД);
- разъём «УПРАВЛ.», для выбора значения порога сигнализации;
- защитная крышка;
- гарантийный стикер;
- защёлка.
Габаритные размеры газоанализаторов СГГ-6М
- сигнализатор СГГ-6М;
- комплект ЗИП:
- колпачок ИБЯЛ.725313.008;
- блок сигнализации и питания БПС-6М ИБЯЛ418471.001;
- джампер MJ-0-6; - ведомость эксплуатационных документов;
- комплект эксплуатационных документов.
Дополнительно, по спец. заказу для сигнализатора СГГ-6М поставляются:
- 4-литровые баллоны с поверочными ГСО-ПГС;
- вентиль точной регулировки ВТР (ИБЯЛ.306577.002);
- индикатор расхода ИР (ИБЯЛ.418622.003-01);
- ТХД (ИБЯЛ.413923.031-03) взамен выработавшего свой ресурс сенсора;
- клапаны электромагнитные КЭГ-9720 нормально-закрытые (ИБЯЛ.685181.001 ТУ-2003);
- клапаны электромагнитные КЭГ-9720 нормально-открытые (ИБЯЛ.685181.001 ТУ-2003);
- диспетчерский пульт ДИСП ИБЯЛ.465213.003 (предназначен для приема сигналов АВАРИЯ от сигнализатора, выдачи световой и звуковой сигнализации с одновременным переключением "сухих" контактов реле).
Максимальная ДЛИНА ЛИНИИ СВЯЗИ - 200 м.
Марка кабеля - ШВВП 3х0,25 ГОСТ 7399-97, ПВС 3х0,5 ГОСТ 7399-97, ШВЛ 3х0,75 ГОСТ 7399-97.
Научно-производственное предприятие “ГазоАналит” имеет большой опыт подбора газоаналитического оборудования для решения задач контроля газов в воздухе рабочей зоны, а также в технологических процессах. Наша продукция сертифицирована и имеет все разрешительные документы.
На нашем сайте Вы всегда можете найти действующие сертификаты и декларации по прибору СГГ-6М . Также документация и сертификаты высылается отдельно по запросу.
