ФСТ-03М газоанализатор многоканальный многофункциональный стационарный

Предназначен для постоянного контроля и анализа за массовой концентрацией угарного газа (CO), объёмной долей метана (CH₄), пропана (C₃H₈), а также ДВК горючих газов и паров нефтепродуктов и бензина (Ex) в воздухе рабочей зоны и выдачи сигнализации о превышении установленных значений массовых концентраций измеряемых газов.

Серийно изготавливаемый ФСТ-03М представляет собой стационарный многоканальный (до 8 каналов измерения) газоанализатор непрерывного автоматического принципа действия с диффузионным отбором пробы.

Завод-производитель гарантирует соответствие газоанализатора требованиям ТУ РБ 100162047.025-2001 при полном соблюдении Заказчиком условий транспортирования, хранения и рабочей эксплуатации.

Конструктивно газоанализатор состоит из следующих элементов:
- блок питания и сигнализации (БПС) имеет 2ве модификации:
• с питанием от сети переменного тока с номинальным напряжением 230 В и частотой 50 Гц;
• с питанием от источника постоянного напряжения 24 В;
- выносные блоки датчиков (БД) – от 1 до 8 шт. в любом сочетании контролируемых газов, которые подключаются к 1ому БПС;
- блок релейного расширения (БРР) – применяется для увеличения числа релейных выходов управления внешними исполнительным оборудованием (вентиляция, клапаны, световые табло, звуковые оповещатели и другие) (по отдельному заказу).

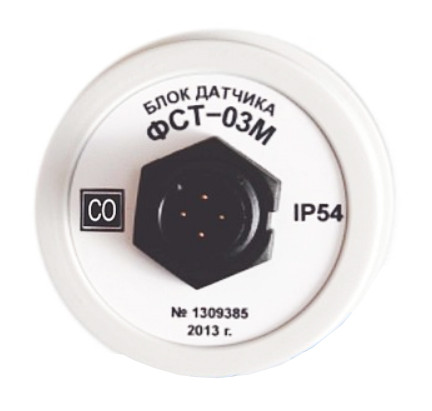

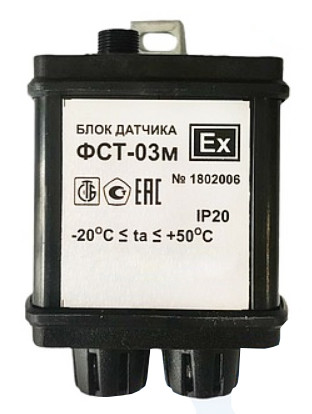

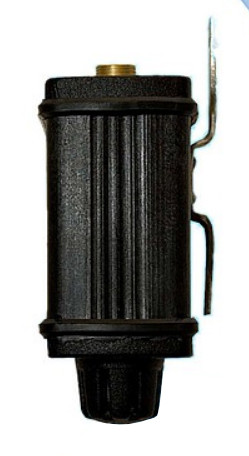

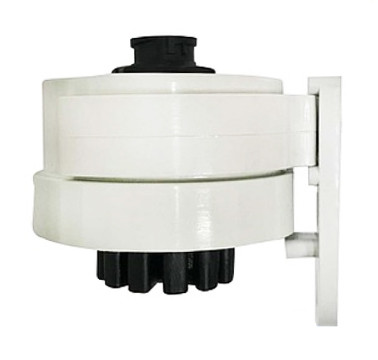

Конструкция выносного блока датчика имеет квадратную либо цилиндрическую форму с обозначением химической формулы контролируемых газов: CH₄, С₃Н₈, Ех или CO.

Данный газоанализатор является средством измерения, внесён в Государственный реестр средств измерений РФ и отгружается Покупателям с обязательной первичной поверкой.

Количество блоков датчиков и их расположение определяется проектом и нормативными документами:
• выносные блоки датчиков СН₄ (метан) как правило размещаются на расстоянии 30 см от потолка помещения, т.к. метан легче воздуха;
• блоки датчиков С₃Н₈ (пропан) и Ex (пары бензинов и т.п.) как правило, устанавливаются на расстоянии 30 см от пола помещения, т.к они тяжелее воздуха;
• блоки датчиков СО (оксид углерода) как правило размещаются на уровне органов дыхания человека - 1,4 - 1,7 метров от пола.

Особенности и преимущества:

- одновременный контроль за концентрациями оксида углерода, метана и других горючих газов и цифровую индикацию значений их концентрации в детектируемых помещениях;
- установка в газоанализаторе двух порогов сигнализации;
- контроль за концентрациями измеряемых газов, где возможно использование от 1 до 8 каналов измерения (точек контроля) с различной комбинацией компонентов (например, 4 канала на CH₄ и 4 канала на CO);
- отображение данных о работоспособности каждого выносного блока датчика на информационном табло БПС;
- защита газочувствительного датчика CH₄ от газовой перегрузки;
- возможность накопления информации о загазованности в течение суток и обмена информацией с компьютером по цифровому интерфейсу RS-232;
- наличие звукового и светового оповещения о превышении пороговых концентраций каждого компонента;
- коммутация внешней электрической цепи для подключения независимого исполнительного устройства;
- возможность установки дополнительного блока релейного расширения, что позволяет увеличить количество релейных выходов для управления внешними устройствами;
- средний полный срок службы прибора – 10 лет.

Область применения

- жилые, производственные и коммунально-бытовые помещения;
- котельные и топочные, работающие на сжиженном либо природном газе;
- объекты с повышенным содержанием агрессивных веществ (фосфор, фтор сера, мышьяк, сурьма и их соединения) и механических примесей (пыль, смола, масла и другие).

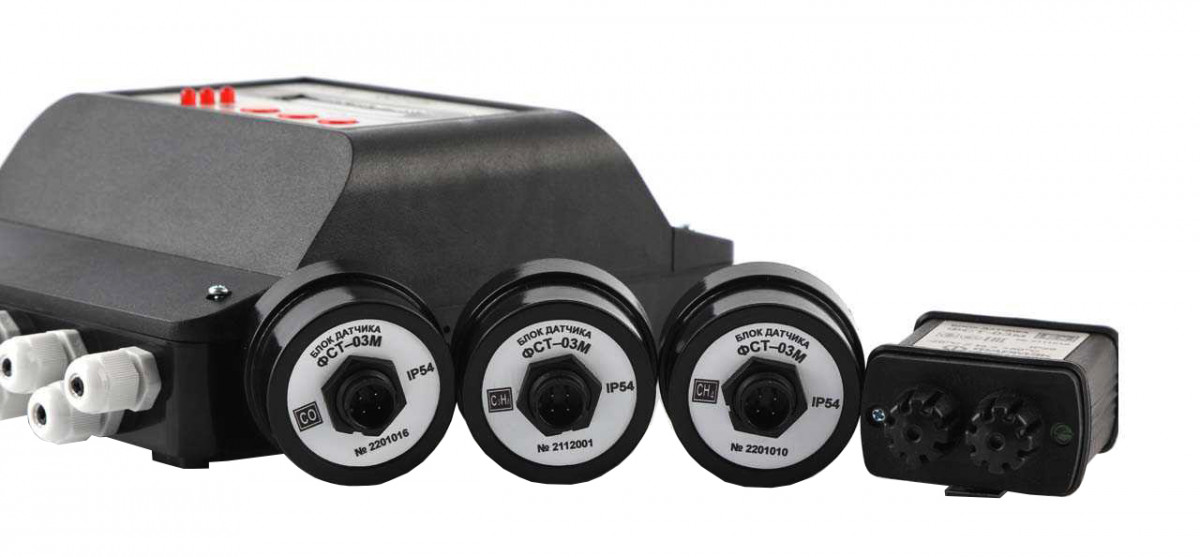

Внешний вид составных частей газоанализатора

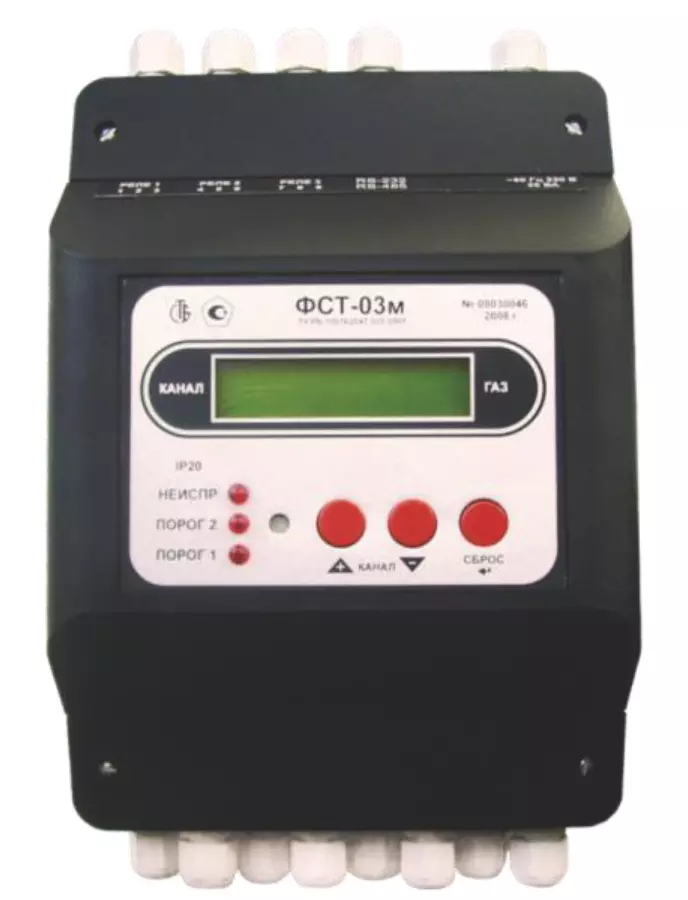

Блок питания и сигнализации (БПС)	Блок релейного расширения (БРР) – по отдельному заказу	Выносные блоки датчиков, подключаемых к БПС (от 1 до 8 шт.)
