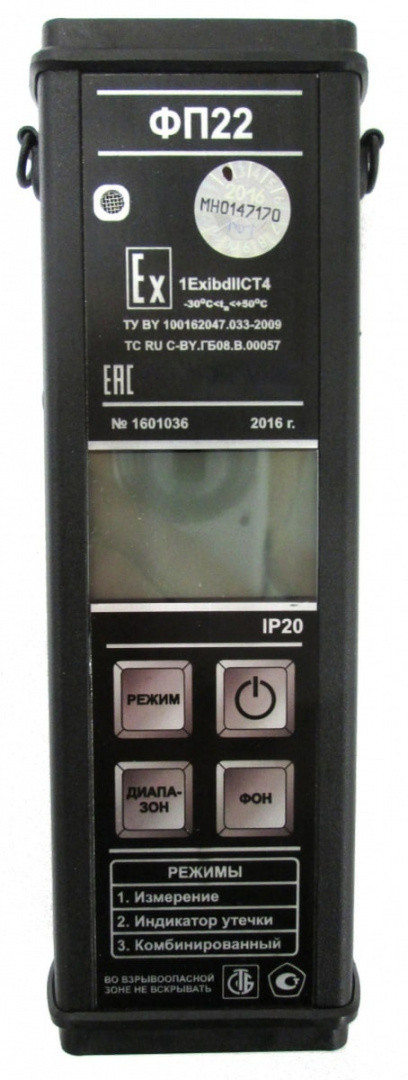

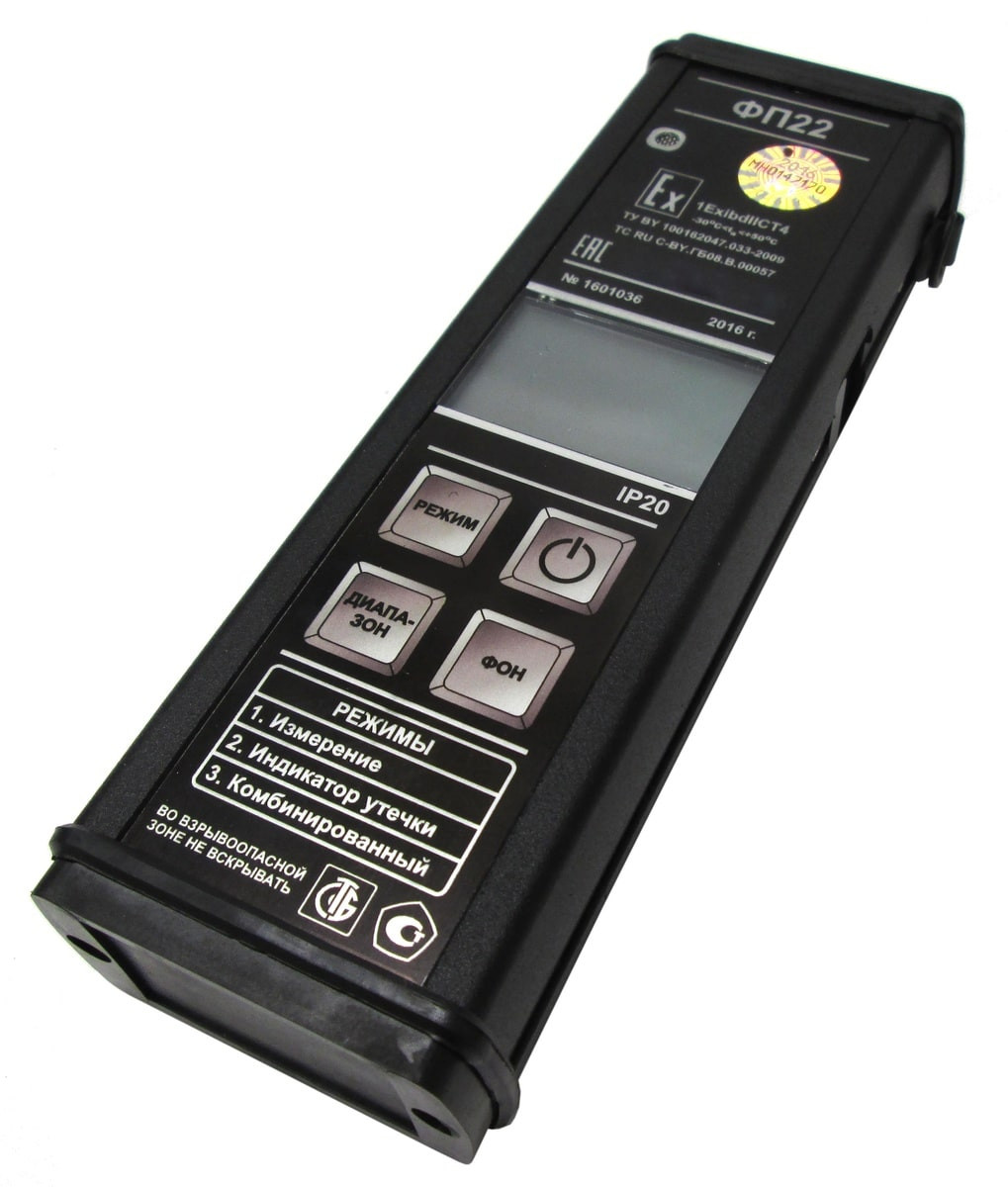

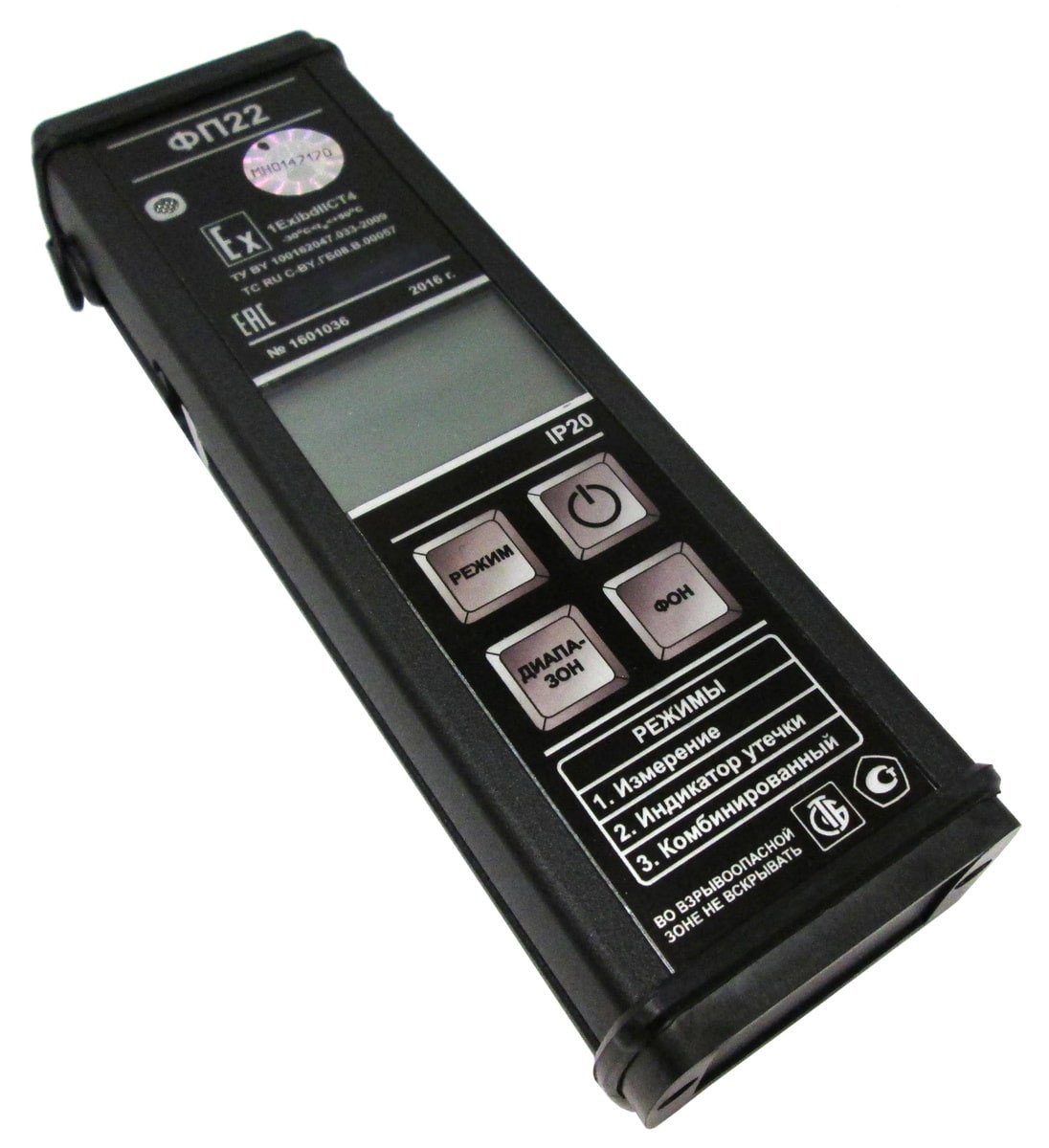

ФП-22 газоанализатор (газоанализатор-течеискатель) горючих газов взрывозащищённый переносной

Применяется для обнаружения мест утечек и измерения объёмной доли одного из взрывоопасных газов: метана (СН₄), пропана (С_ЗН₈) или водорода (Н₂) в воздухе и выдачи светозвуковой сигнализации при превышении фиксированного порога срабатывания контролируемых горючих газов.

Прибор представляет собой переносной одноблочный взрывозащищённый (1ЕхibdIIСТ4) газоанализатор с функцией течеискателя с принудительным отбором пробы периодического принципа действия и предназначен для эксплуатации во взрывоопасных зонах согласно гл.7.3 ПУЭ «Правила устройства электроустановок» и другим документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Газоанализатор ФП22 состоит из следующих частей:
- металлический корпус с размещёнными внутри него платами;
- отсек питания (аккумуляторные батареи типа 4/5 Nг-МН 1800 МАН);
- блок искрозащиты;
- встроенный микронасос;
- газочувствительный датчик:
• полупроводниковый сенсор ПГС-1Ех;
• термокаталитический сенсор ГС-1Ех;
- штанги или щупы - на выбор Заказчика (поставляются по отдельному заказу):
• щуп для наземного применения, длиной 300 мм (АРТ 23113);
• штанга телескопическая, длиной до 900 мм (в собранном виде 400 мм), регулируется по длине (АРТ 23111);
• штанга для поиска из подземных газопроводов (АРТ 23128).

Аналогами данного портативного газоанализатора являются: Лидер-Т, СГГ-20Микро.

Газоанализатор соответствует требованиям ГОСТ 30852.0 (ГОСТ Р 51330.0), ГОСТ 30852.1 (ГОСТ Р 51330.1), ГОСТ 30852.10 (ГОСТ Р 51330.10), внесён в Государственный реестр средств измерений и поставляется с обязательной госповеркой.

Газоанализатор-течеискатель имеет три рабочих режима:
- режим газоанализатора (измеряет объёмную долю газов и сообщает сигнализацией о превышении допустимого порога концентрации);
- режим течеискателя (обнаруживает утечку газа и работает в разных диапазонах чувствительности);
- комбинированный режим (выполняет совмещённые функции течеискателя и газоанализатора).

Область применения:

- объекты химической, газодобывающей, энергетической и коммунальной отраслей промышленности;
- при эксплуатации газопроводов низкого, среднего и высокого давления (при вероятности образования взрывоопасной смеси газов различных категорий);
- обнаружение утечек горючих газов (пропана, метана или водорода) из газового оборудования, газовых сетей и газопроводов под закрытым грунтом;
- контроль загазованности воздуха в производственных помещениях, подвалах, колодцах, скважинах и других строениях, в которых возможно образование взрывоопасных смесей газов категорий IIA, IIB, групп Т1 … Т4 по ГОСТ 12.1.011.

Отличительные особенности и преимущества:

• широкий температурный диапазон - от -30 до +50 C;
• защита датчиков (ячеек) от отравления (при превышение допустимой концентрации горючих газов, сенсор и встроенный насос отключаются автоматически);
• большой жидкокристаллический дисплей с функцией подсветки;
• металлический корпус высокой прочности;
• высокая точность измерений и 8 диапазонов чувствительности;
• возможность проводить быстрый ремонт при выходе из строя датчика (для ремонта достаточно заменить блок датчика, который уже откалиброван на один из газов: метан, пропан или водород);
• использование термокаталитических и полупроводниковых сенсоров собственного производства;
• по дополнительному заказу прибор может комплектоваться газозаборной штангой для поиска утечек газа под грунтом.
