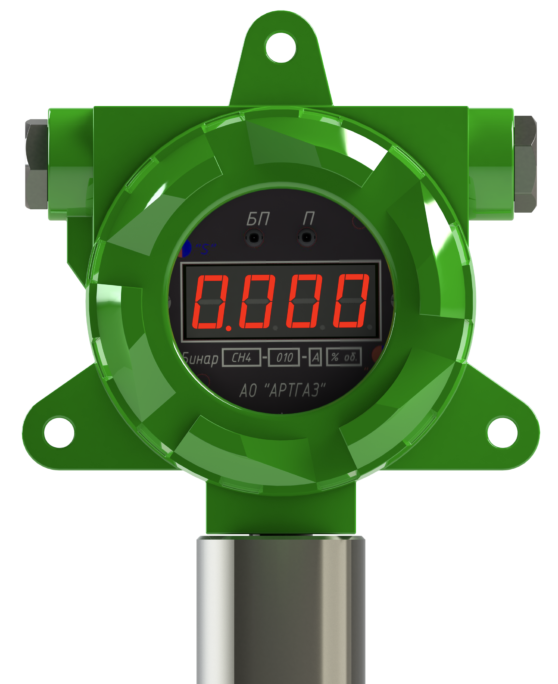

Бинар ХХ-ХХХ-Х газоанализатор одноканальный взрывозащищённый стационарный

Серийно изготавливаемый газоанализатор применяется для автоматического непрерывного измерения массовой концентрации вредных токсичных газов, паров взрывоопасных горючих газов и жидкостей, в том числе и паров нефтепродуктов, в газовоздушной среде воздуха рабочей зоны.

Данное изделие изготовлено в соответствии с техническими условиями ТУ4215-001-11425056-2015, является средством измерения, внесён в Государственный реестр средств измерений и поставляется с обязательной госповеркой.

Конструктивно газоанализатор выполнен в одноблочном одноканальном (на 1 газ) ударопрочном взрывозащищённом корпусе и имеет диффузионный способ отбора пробы (без встроенного насоса).

Несколько газоанализаторов можно подсоединить к блоку сбора и обработки информации БСИ Бинар.

Применение

Данные газоанализаторы применяются для контроля взрывобезопасности на объектах общепромышленного назначения класса В-1а, где возможно образование взрывоопасных смесей промышленного метана и других горючих газов категории IIС, группы T6/Т4.

Преимущества и особенности

• индикация контролируемого газа на цифровом дисплее;
• разнообразный перечень измеряемых газов - один из самых широких на рынке газоаналитического оборудования;
• взрывозащищенный ударопрочный корпус;
• работа при температуре от -60 °C (в арктическом исполнении);
• взрывозащита - 1Exd[ib]IIСТ6/T4;
• уровень защиты корпуса от пыли и влаги - ІР66;
• применяемые сенсоры: оптические, электрохимические, термокаталитические, фотоионизационные;
• выдача аналогового токового сигнала 4-20 мА или цифрового HART/RS-485 протокол ModBus RTU (по отдельному заказу);
• наличие аккумуляторного блока питания для бесперебойной работы изделия;
• выдача сигналов типа «сухой контакт» для управления вспомогательным оборудованием;
• варианты исполнения корпуса газоанализатора: А - корпус алюминий; Н - стальной корпус;
• адаптирован для работы в различных температурных условиях;
• функция «чёрного ящика», фиксирующего значения контролируемого газа (объёмной доли), температуры, календарного времени в режиме реального времени.

Примечание:

А - корпус алюминий;

Н - корпус из нержавеющей стали;

0 - без цифровой индикации;

1 - с цифровой индикацией.

Обозначения газоанализатора в зависимости от модификации

Бинар-ХХ-ХХХ-Х,

где:

• первая цифра (-ХХ-) - это обозначение измеряемого газа согласно таблицы;
• вторая цифра (-ХХХ-) - функциональное исполнение прибора таблице «Модификация газоанализатора по выполняемым функциям»;
• третья цифра (-Х-) материал корпуса: А - алюминий, Н - нержавеющая сталь.

Пример обозначения: Бинар-СО-011-А - газоанализатор измерения угарного газа (CO), не имеет управляющего сигнала типа «сухой контакт», имеет информационное табло и аккумуляторный блок питания, корпус выполнен из алюминия.

Примечание: для исполнения Бинар-ХХ-000-Х унифицированный сигнал 4-20 мА выдаётся по токовой петле или источник тока для трёхпроводного соединения.

Для всех остальных исполнений сигнал 4-20 мА выдаётся по трехпроводному соединению.

Газоанализатор любой модификации при производстве может быть оснащён цифровым выходом с протоколом HART (по отдельному заказу).

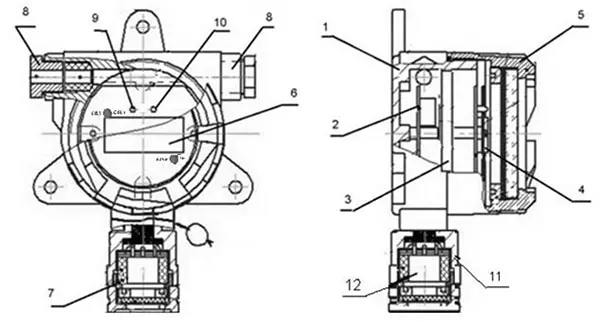

Общий вид газоанализатора

1 - корпус; 2 - блок процессора; 3 - Бинар-ХХ-ХХ1-Х блок аккумулятора; для модификаций Бинар-ХХ-Х1Х-Х, Бинар-ХХ-1ХХ-Х; 4 - блок индикации; 5 - крышка; 6 - смотровое окно; 7 - датчик в сборе «интеллектуальный датчик»; 8 - кабельный ввод; 9-10 - сигнальные светодиоды; 11 - корпус датчика; 12 - сенсор.
